Máquina de ensaio de materiais eletro-hidráulica WE-600B

A Máquina de Ensaios Universal Eletro-Hidráulica WE-600B é acionada por uma fonte de energia hidráulica e utiliza um instrumento inteligente de medição e controle para aquisição e processamento de dados de teste. Ela é composta por quatro partes: a unidade principal da máquina de ensaio, a fonte de óleo (fonte de energia hidráulica), o sistema de medição e controle e os dispositivos de fixação de teste. A força máxima de teste é de 600 kN, e a classe de precisão da máquina de ensaio é melhor que a Classe 1.

A máquina de ensaio de materiais eletro-hidráulica WE-600B pode atender aos requisitos de teste padrão especificados para ensaios de tração de metais. Ela também pode realizar outros tipos de testes, como tração, compressão, flexão e cisalhamento em diferentes materiais ou produtos, de acordo com outros padrões, e pode determinar indicadores de desempenho, como resistência à tração e limite de escoamento do material testado.

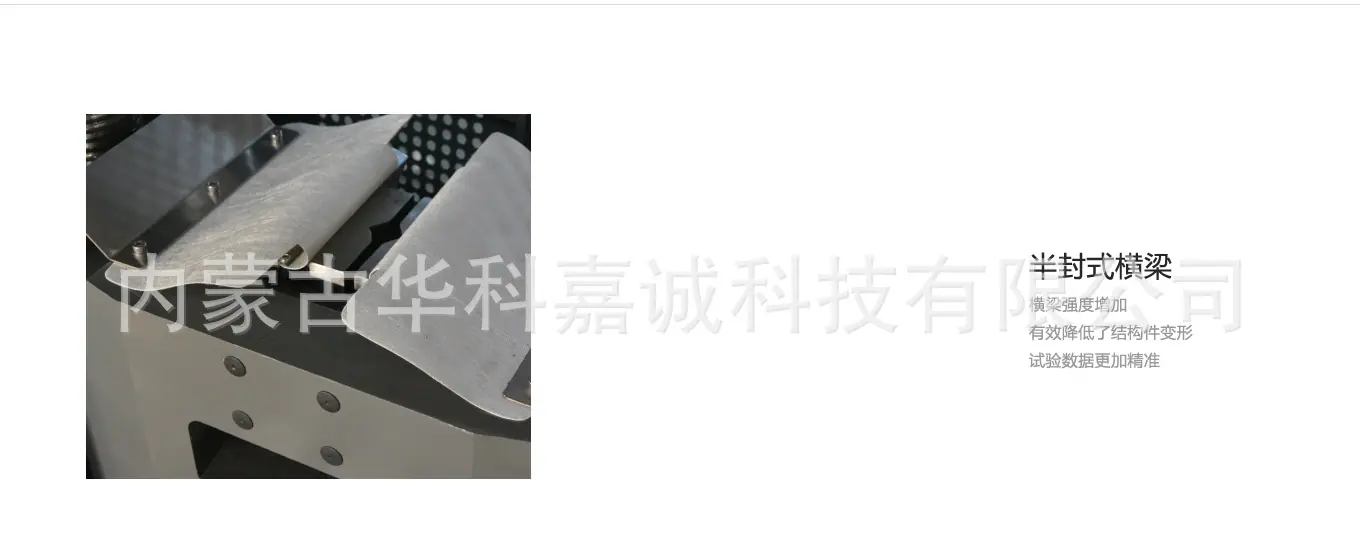

A máquina de teste é uma estrutura de seis colunas e espaço duplo. O espaço entre as vigas superior e inferior é o espaço de tração, e o espaço entre a viga inferior e a bancada de teste é o espaço de compressão. O espaço de teste é ajustado automaticamente pela rotação da roda dentada e do parafuso de avanço para conduzir a viga inferior para cima e para baixo. O modelo padrão é equipado com mandíbulas em forma de V e planas para prender espécimes cilíndricos e espécimes planos para teste de tração; a extremidade inferior da viga inferior do modelo padrão é equipada com uma placa de pressão superior, e a bancada de teste é equipada com uma placa de pressão inferior com uma estrutura esférica, que pode ser usada para teste de compressão direta.

O design do mainframe da máquina de teste leva em conta a possibilidade de expandir a montagem de outros acessórios para concluir mais testes. Por exemplo, o acessório de parafuso pode ser equipado para executar a tensão do parafuso, o acessório de dobra pode ser equipado para executar testes de dobra de barra redonda ou placa, o acessório de cisalhamento pode ser equipado para executar testes de resistência ao cisalhamento de barra redonda, e os instrumentos de dobra, cisalhamento, divisão e módulo elástico podem ser adicionados ao espaço de compressão para executar testes de amostra de concreto e cimento.

Esta máquina de ensaio e seus acessórios cumprem os requisitos das normas GB/T228, GB/T2611 e GB/T3159.
