Cmsw6.4 Instrumento de Teste Não Destrutivo de Haste de Ancoragem e Cabo Intrinsecamente Seguro para Mineração Transmissão de Dados USB Gravador Não Destrutivo

1. Visão geral do produto

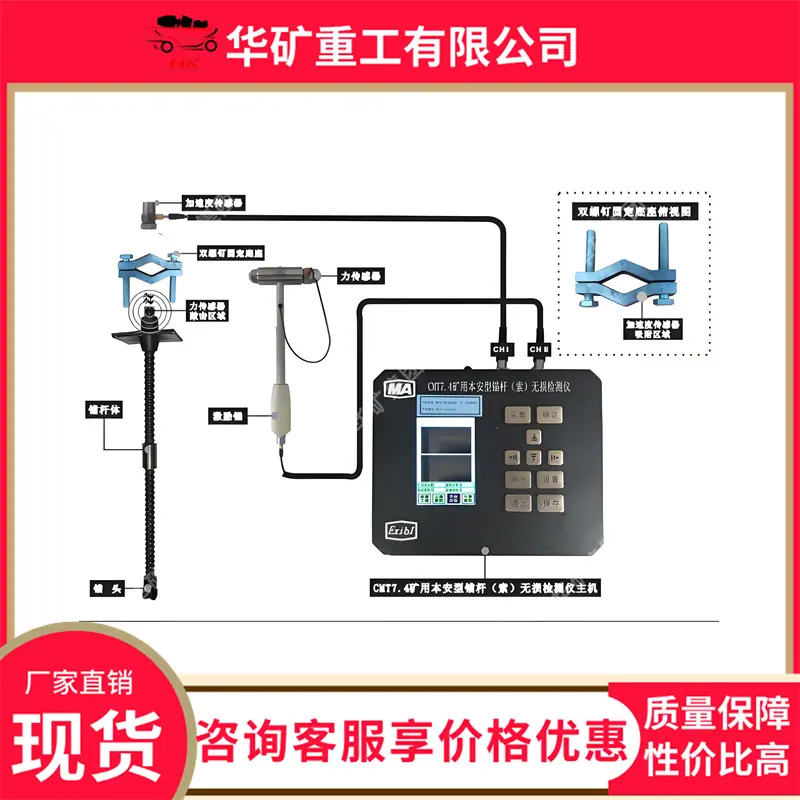

O instrumento de teste não destrutivo para parafusos de ancoragem e cabos de ancoragem intrinsecamente seguros para minas é um equipamento especializado para inspecionar a qualidade do suporte de parafusos de ancoragem e cabos de ancoragem em trabalhos subterrâneos de minas de carvão. Ele funciona com base nos princípios do método de reflexão de ondas elásticas e do método de análise de características dinâmicas estruturais. Durante os testes, ondas de tensão de frequência acústica são emitidas do topo do parafuso de ancoragem. As ondas de tensão se propagam ao longo do corpo da haste e sofrem reflexão e transmissão nas interfaces entre o parafuso de ancoragem e a argamassa, e entre a argamassa e a rocha circundante. O equipamento captura alterações nos sinais refletidos para analisar e determinar parâmetros como a compacidade do sistema de ancoragem e o comprimento do parafuso de ancoragem; para detecção de força, ele calcula dados como a força de ancoragem final e a força de pré-tensão analisando as características dinâmicas do parafuso de ancoragem após ser submetido à força.
Este equipamento adota um projeto intrinsecamente seguro para mineração, cumpre as normas de segurança à prova de explosão subterrânea e pode ser usado com segurança em ambientes com risco de explosões de gás e poeira de carvão. É usado principalmente para detectar o comprimento, a força de ancoragem final (arrancamento), a força de pré-tensão inicial (tensão) e a carga de trabalho axial de parafusos de ancoragem e cabos de ancoragem, para avaliar se a qualidade da construção de suporte atingiu os indicadores de projeto, e também pode monitorar a longo prazo as mudanças de tensão de parafusos de ancoragem e cabos de ancoragem, avaliar a estabilidade do sistema de suporte da rocha circundante e fornecer suporte de dados para a produção segura em minas de carvão.
2. Classificação do Produto
(I) Classificação por cobertura funcional

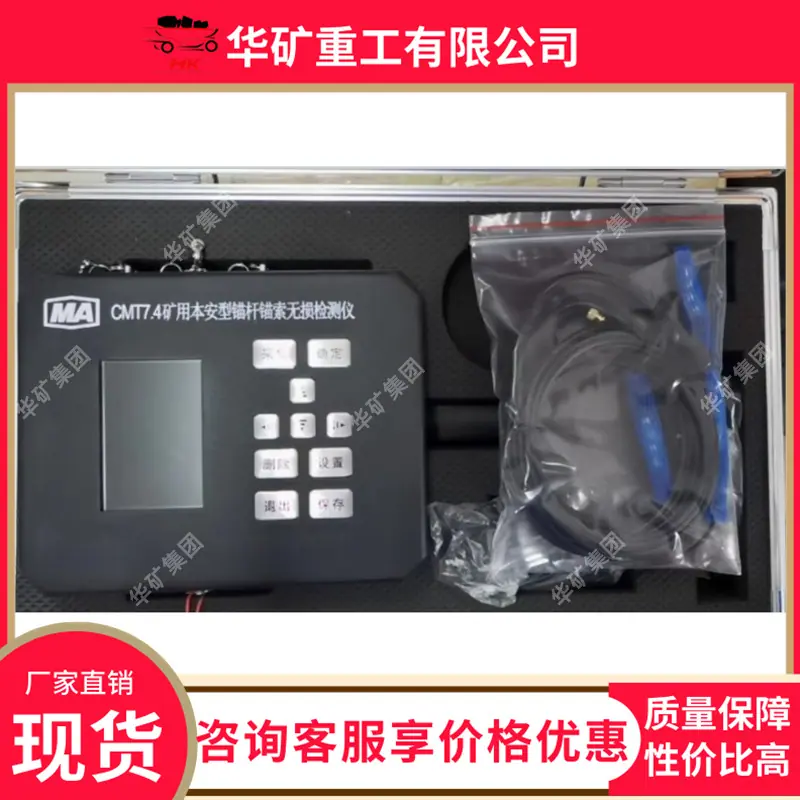

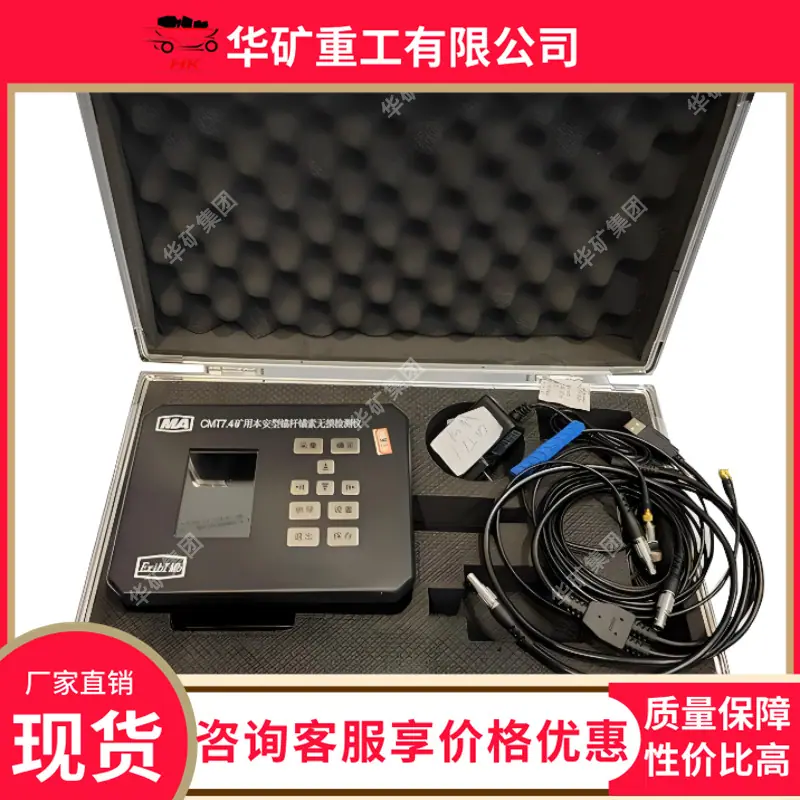

O tipo de detecção básica, representado pelo modelo CMT7.4, concentra suas funções principais na detecção do comprimento e da força de ancoragem final de parafusos e cabos de ancoragem. Ele pode exibir diretamente os resultados do teste, atendendo às necessidades básicas para a aceitação diária da qualidade do suporte em minas de carvão. A estrutura do equipamento é relativamente simples e o processo de operação é simplificado, tornando-o adequado para cenários com requisitos de função de detecção claros e onde a avaliação de qualidade convencional é o objetivo principal, como inspeção de suporte temporário em galerias de desenvolvimento e amostragem aleatória de parafusos de ancoragem em frentes de lavra.
O tipo de detecção multifuncional, representado pelos modelos CMSW6(A) e CMT12, adiciona funções como teste de pré-tensão inicial, monitoramento da carga de trabalho axial e avaliação da estabilidade da rocha circundante às funções básicas de detecção. Ele pode rastrear a longo prazo as mudanças no estado de tensão dos tirantes de rocha e ancoragens de rocha, fornecendo suporte de dados para a avaliação de segurança dinâmica dos sistemas de suporte de rocha circundante. É adequado para áreas críticas com pressão de teto complexa e altos requisitos de estabilidade de suporte, como frentes de lavra de extração em minas profundas e galerias de alta tensão.
(II) Classificação por Grau de Integração
O tipo portátil de mão tem um peso total leve, com alguns modelos pesando cerca de 2,5 kg. Possui um design integrado, combinando o host, o sensor e os botões de operação em um terminal portátil, o que o torna conveniente para operação em espaços subterrâneos estreitos. O equipamento tem uma longa duração de bateria, capaz de funcionar continuamente por mais de 8 horas com uma única carga, tornando-o adequado para tarefas de detecção com alta dispersão e mobilidade, como verificações pontuais aleatórias de parafusos de rocha dispersos em galerias.

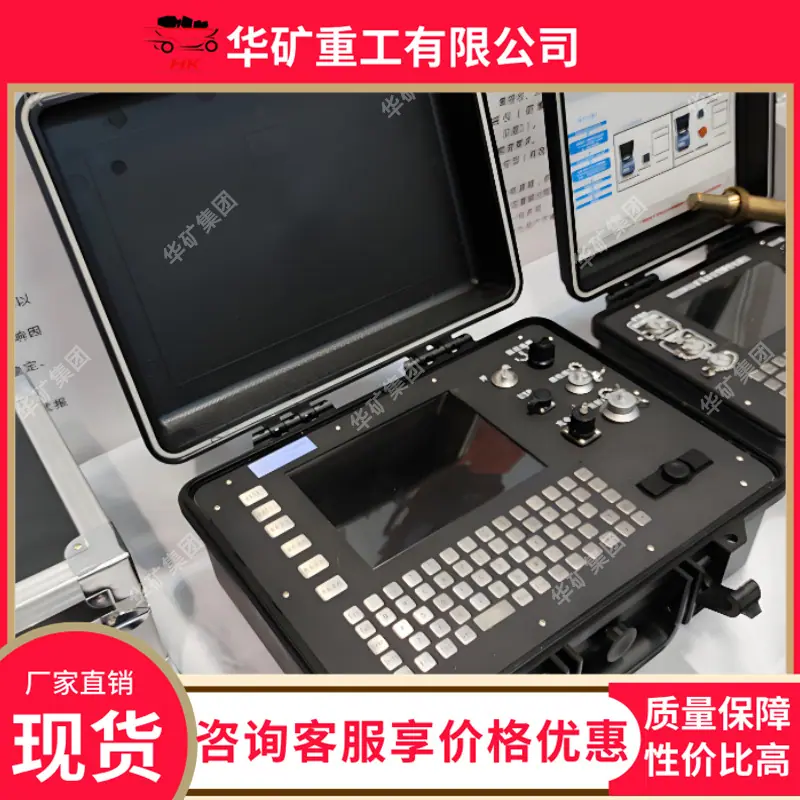

O tipo com estação de trabalho integrada é equipado com um terminal de processamento de dados dedicado e software de análise, que pode exibir formas de onda de detecção em tempo real, gerar relatórios de análise detalhados e suportar análise de comparação de dados de múltiplos grupos. Alguns modelos possuem funções de armazenamento e exportação de dados, capazes de armazenar dezenas de milhares de registros de detecção, tornando-os adequados para projetos de inspeção de qualidade de suporte em larga escala e sistemáticos, como inspeções de qualidade de suporte trimestrais abrangentes em minas, avaliação da eficácia de novos processos de suporte, etc.
3. Vantagens do produto
(1) Teste não destrutivo, não afeta a estrutura de suporte
O processo de detecção não requer operações destrutivas nos parafusos de ancoragem e cabos de ancoragem. Ele não altera seu efeito de ancoragem, pré-tensão ou carga de trabalho. Após a conclusão da detecção, os parafusos de ancoragem e cabos de ancoragem podem continuar a servir normalmente, evitando danos à estrutura de suporte e custos secundários de construção causados pela detecção.
(II) Operação simples, alta eficiência de detecção
O processo de operação do equipamento é simplificado, eliminando a necessidade de pré-tratamento de parafusos de ancoragem e cabos de ancoragem. A detecção pode ser realizada diretamente após a inicialização, e o processo de detecção para um único parafuso de ancoragem ou cabo de ancoragem leva apenas alguns minutos. Os resultados da detecção são exibidos diretamente na tela do equipamento, sem exigir cálculos complexos, o que reduz a demanda pelas habilidades profissionais dos operadores e o torna adequado para operações de detecção em lote no subsolo.
(III) Forte adaptabilidade ambiental, seguro e confiável
Adotando um design intrinsecamente seguro para mineração, a marca à prova de explosão cumpre as normas de segurança subterrânea, permitindo a operação segura em ambientes com gás e poeira de carvão. A carcaça do equipamento possui desempenho à prova de poeira e à prova d'água, capaz de se adaptar ao ambiente subterrâneo hostil, que é úmido e poeirento. Os componentes principais são feitos de materiais de grau industrial, garantindo desempenho estável e uma baixa taxa de falha.
(4) Dados precisos, apoiando a tomada de decisão científica
A precisão da detecção de comprimento pode chegar a mais de 95%, e a precisão da detecção de força pode chegar a mais de 92%. A repetibilidade dos dados de detecção é boa, com poucos fatores de influência humana. Alguns modelos suportam armazenamento de dados, exportação e geração automática de relatórios de inspeção, fornecendo base de dados confiável para suporte à avaliação de qualidade e análise de estabilidade da rocha circundante.
