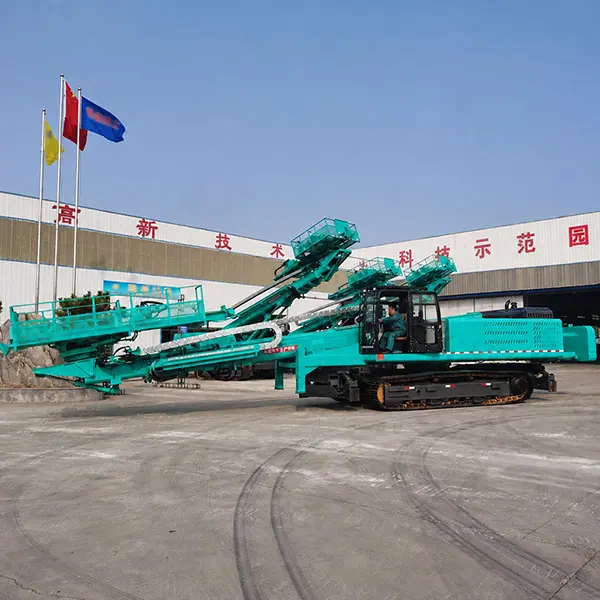

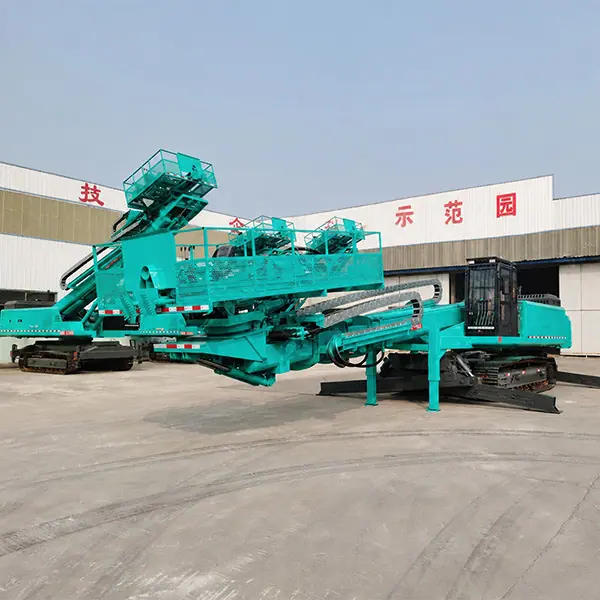

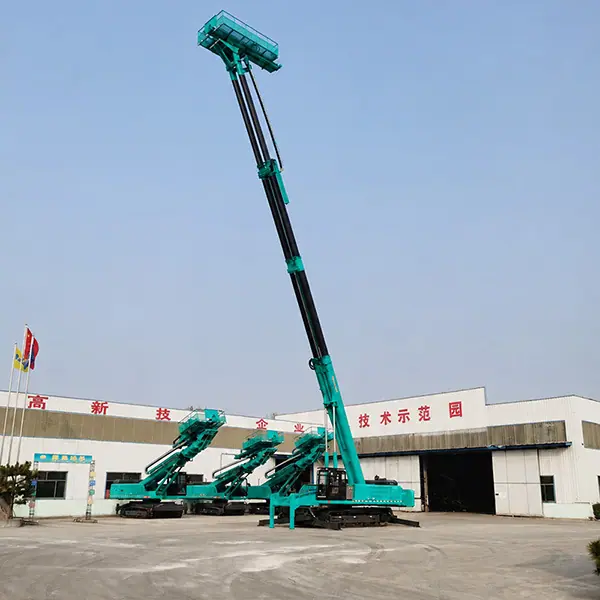

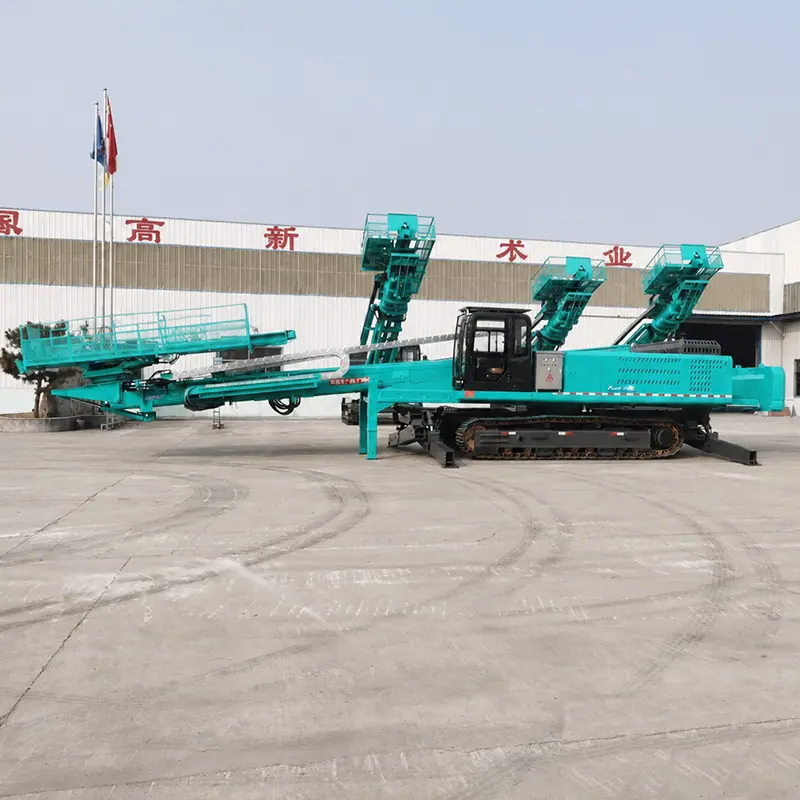

Sonda Rotativa de Ancoragem de Alto Alcance 30m (Sonda de Perfuração com Braço Alto 30m)
Aplicação de Sondador de Ancoragem para Mastro Alto de 30m
A sonda de perfuração de ancoragem de 30 metros de altura é usada principalmente para projetos de ancoragem de deslizamentos de terra e maciços rochosos perigosos na prevenção e controle de vários desastres geológicos, como encostas de usinas hidrelétricas, ferrovias e rodovias. É particularmente adequada para projetos de ancoragem em encostas altas. Também é adequada para perfurar furos para suporte de escavações profundas urbanas, tirantes anti-flutuantes e projetos de reforço por injeção de fundações, bem como para estacas de jet grouting de alta pressão, projetos de tirantes de túneis e furos de suporte de abrigos de tubos de túneis, etc. Ao alterar ligeiramente a posição de sua cabeça de potência, ela pode ser usada para construção conveniente e flexível. Os principais métodos de perfuração incluem: perfuração com martelo de fundo de furo convencional, perfuração com revestimento e perfuração com trado, na aplicação prática de construção de furos em várias formações complexas e usando diferentes métodos de perfuração.
Características da Perfuratriz de Ancoragem para Mastro Alto de 30m
A perfuratriz de ancoragem de alto alcance de 30 metros adota uma estrutura de escavadeira sobre esteiras, garantindo mobilidade e segurança em diferentes condições de trabalho; o mecanismo de estabilização, o mecanismo de rotação, o mecanismo de elevação da lança, etc., integram os princípios estruturais de guindastes, melhorando significativamente o fator de segurança e a flexibilidade. Isso permite operações de perfuração de alto alcance, garantindo a segurança da construção; o sistema de perfuração, baseado em perfuratrizes de ancoragem tradicionais, adiciona uma plataforma de operação em alta altitude, permitindo que todas as operações de perfuração sejam controladas a partir da plataforma, incluindo elevação da lança, rotação, inclinação, ajuste do ângulo da plataforma, funções de perfuração e levantamento da haste de perfuração.
Parâmetros da Perfuratriz de Ancoragem para Mastro Alto de 30m
|
Dimensões gerais do chassi de esteira |
5000 X 3000mm |
|
Largura da sapata da trilha |
600mm |
|
Motor de viagem |
TM60 |
|
Potência / Velocidade Máxima do Motor |
130kw / 2200r/min |
|
Motor Elétrico (Opcional) |
55kw (com caixa de distribuição multifuncional) |
|
Anel de giro inferior |
1,4m; rotação de 360 graus, redutor de engrenagem planetária |
|
Rolamento giratório |
Para equipamentos de alta altitude; rotação de 360 graus |
|
Estabilizadores hidráulicos |
6 pernas hidráulicas |
|
Braço de apoio |
Quatro seções (ambos os braços) |
|
Cabeçote de Potência Hidráulico |
Cabeça motorizada hidráulica dupla |
|
Ângulo de Perfuração |
Pode perfurar furos planos/pode perfurar furos inclinados/pode perfurar furos verticais |
|
Diâmetro/profundidade de perfuração grande |
300mm / 50m |
|
Deslizador acionado por corrente |
Distância de viagem 3,5m; Potência de propulsão e elevação: |
|
Sistema de refrigeração hidráulica |
Radiador Hidráulico Completo |
|
Cercar |
Enclosure completo (incluindo tampa do motor) |
|
Contrapeso |
Peso sólido, pode ser estendido para trás em 1 metro |
|
Cabine de condução |
Cabine de luxo; Partida/parada do motor por controle remoto sem fio; Cronômetro de trabalho |
|
Dimensões totais (aprox.) |
14800×3000×3300mm |
|
Peso total da máquina (aprox.) |
37000kg |
、
