Soporta Cabezas de Gancho Personalizadas y Dispositivos de Conexión, Cabeza de Gancho de Elevación a Prueba de Humedad y Resistente a la Corrosión, Cabeza de Gancho Antidesprendimiento G18

Introducción Básica del Producto

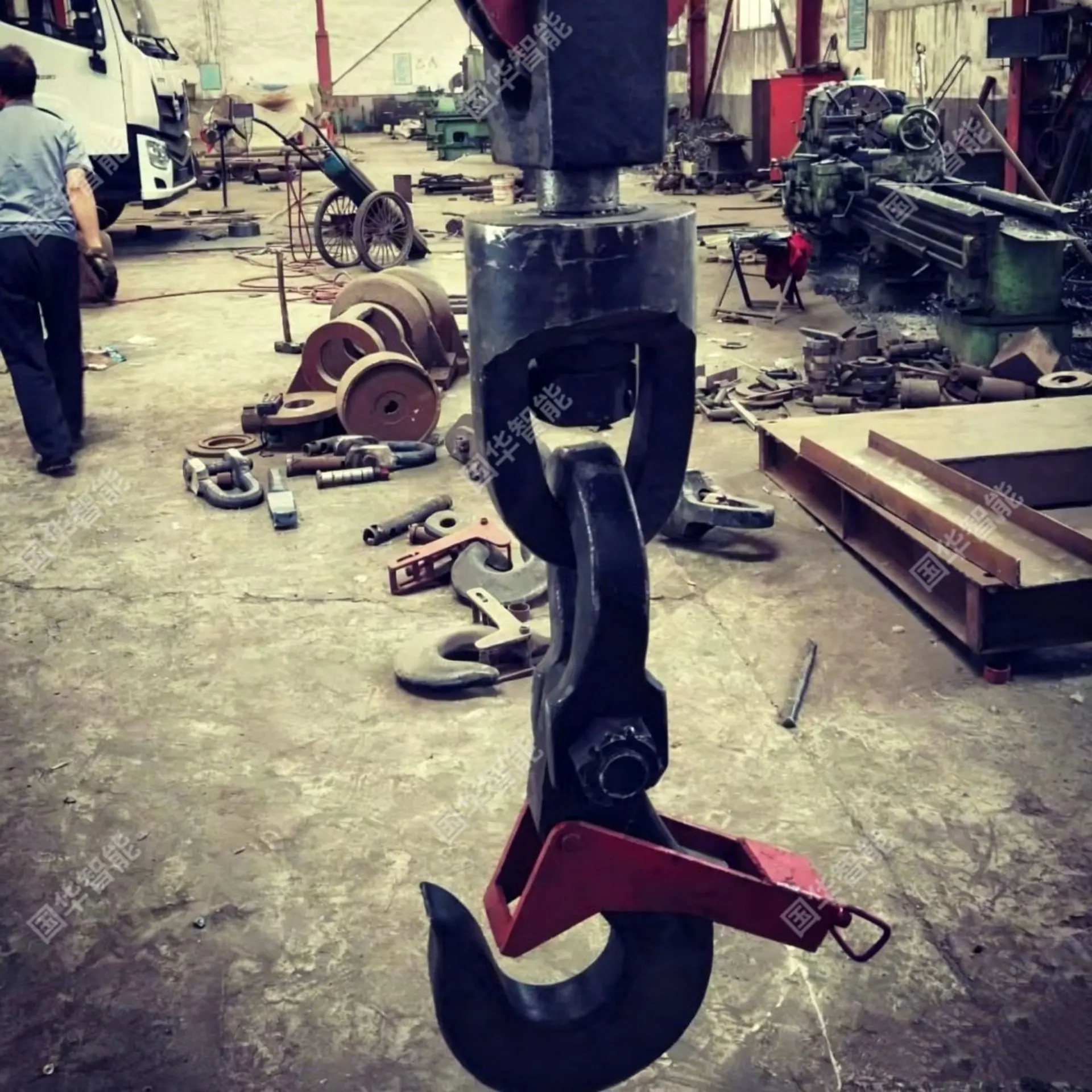

La cabeza del gancho y el dispositivo de conexión se denominan colectivamente dispositivo de cabeza de gancho. Es el componente de elevación central utilizado para suspender el cucharón en operaciones de excavación de pozos verticales y también es un dispositivo de soporte clave para transportar objetos pesados en campos como la minería y la elevación. Todas las piezas que soportan carga del dispositivo completo se procesan a partir de piezas forjadas, con control total sobre todo el proceso, desde el grado del material, el forjado, hasta el tratamiento general de temple y revenido, asegurando una resistencia estructural estable. Los dispositivos de cabeza de gancho convencionales más comunes cubren especificaciones básicas como 5T, 7T, 9T y 11T, y pueden adaptarse respectivamente para su uso con cucharones de 2m³, 3m³, 4m³ y 5m³. Algunas especificaciones extendidas pueden cubrir rangos de carga mayores como 13T, 16T y 20T. La altura total del dispositivo varía de 1271 mm a 1583 mm según la especificación, y el diámetro de apertura del gancho cubre el rango de Φ90 mm a Φ120 mm, lo que permite que coincida con las estructuras de conexión de cucharones de diferentes tamaños. El dispositivo completo integra componentes clave como el cuerpo del gancho, componentes de conexión, pasador de seguridad y rodamientos. No solo puede lograr la elevación y descenso normales del cucharón, sino que también alivia la fricción rotacional del cable de acero durante la operación, adaptándose a los requisitos de uso de inclinación y vaciado del cucharón en las operaciones de excavación. Es un componente clave en el sistema de elevación de pozos verticales que garantiza una operación estable.
Ventajas principales del producto
El dispositivo de gancho, a través de una aplicación de campo iterativa a largo plazo, ha formado características prácticas adaptadas a condiciones de trabajo complejas en términos de diseño estructural, uso y mantenimiento:
El diseño de protección de seguridad es seguro. El dispositivo está equipado con un clip de seguridad estándar tipo pasador. La tensión del resorte está preestablecida antes de salir de fábrica. Se puede operar a mano para el uso diario para asegurar el pasador del clip, y no se aflojará por sí solo durante la operación normal, evitando eficazmente el riesgo de que el cucharón de elevación se desprenda accidentalmente.
Fuerte adaptabilidad a las condiciones de trabajo. Para el entorno operativo húmedo y polvoriento en el pozo, las partes clave de carga del cabezal del gancho pueden tratarse contra la corrosión para resistir la erosión de la humedad y el polvo. Incluso bajo cargas alternas altas a largo plazo, se puede mantener la estabilidad estructural, adaptándose a las necesidades de las operaciones de hundimiento de pozos a diferentes profundidades.
Mantenimiento y reemplazo convenientes El dispositivo adopta un diseño de componentes modulares, con diferentes componentes funcionales que son separables de forma independiente. Cuando se descubre que las piezas individuales exceden los límites de desgaste durante las inspecciones de rutina, la pieza correspondiente se puede reemplazar específicamente, eliminando la necesidad de reemplazar la unidad completa. Esto reduce los costos operativos y de mantenimiento del uso a largo plazo.
Múltiples Métodos de Conexión Adaptados a Diferentes Capacidades de Carga: Para escenarios de uso con diferentes capacidades de carga, se han diseñado dos estructuras de conexión de cable de acero maduras. Los dispositivos de tonelaje pequeño utilizan un protector de cable no excéntrico con conexión de placa, mientras que los dispositivos de tonelaje grande utilizan un manguito cónico con fundición de aleación de plomo y antimonio, asegurando la firmeza de la conexión del cable de acero.
Estado de funcionamiento estable. El dispositivo tiene un rodamiento de bolas de empuje incorporado, que puede liberar el estrés rotacional del cable de acero durante el proceso de elevación, reducir la torsión del cubo del polipasto con el cable de acero, mantener el cubo del polipasto en una actitud estable durante la elevación, el descenso y el vaciado, y reducir la amplitud de oscilación durante el proceso de operación.
Categorías Principales de Productos
Los dispositivos de enganche se pueden dividir en diferentes tipos según dimensiones como la capacidad de carga, el tipo de conexión y el escenario de aplicación, para adaptarse a las necesidades operativas diferenciadas:
Clasificado por capacidad de carga
Serie de Tonelaje Pequeño: Representada por las especificaciones de 5T y 7T, la altura total es de aproximadamente 1271 mm, el diámetro de apertura del gancho es de Φ90 mm, es adecuada para cubos de elevación pequeños de 2 metros cúbicos y 3 metros cúbicos, y se utiliza principalmente en escenarios de perforación de pozos poco profundos y elevación de materiales pequeños.
Serie de Tonnage Medio: Representada por las especificaciones 9T y 11T, la altura total es de aproximadamente 1493 mm, el diámetro de apertura del gancho es de Φ120 mm, es adecuada para cangilones de elevación convencionales de 4 metros cúbicos y 5 metros cúbicos, y es el tipo con una alta proporción de aplicación en las operaciones actuales de hundimiento de pozos verticales.
Serie de Gran Tonelaje: Cubre especificaciones como 13T, 16T, 20T, diseñada para escenarios de operación con cucharón grande en pozos profundos. La resistencia estructural general se mejora aún más, adecuada para las necesidades de elevación de materiales de gran volumen y gran peso.
Clasificación por método de conexión del cable de acero

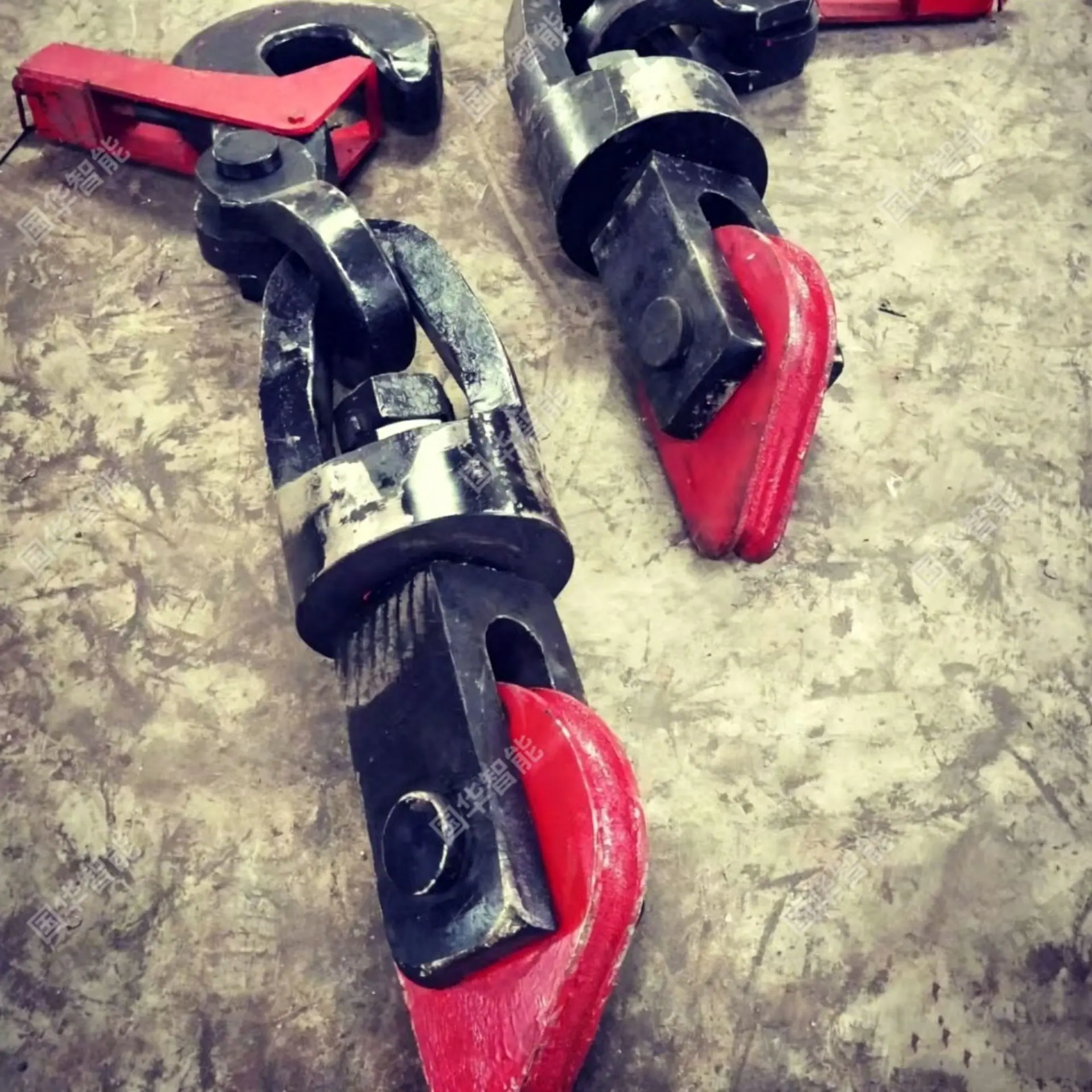

Dispositivo de Conexión Tipo I: Esta forma se usa comúnmente para especificaciones de 5T y 7T. Asegura el cable de acero mediante un protector excéntrico para cable y una placa, tiene un bajo umbral de instalación, es conveniente para el ajuste en sitio y es adecuado para escenarios de operación convencionales con fluctuaciones mínimas de carga.
Dispositivo de Conexión Tipo II: Este formulario se usa comúnmente para especificaciones de 9T y superiores. Emplea una manga cónica con un proceso de fundición de aleación de plomo y antimonio. El cable de acero está firmemente integrado con el componente de conexión, lo que lo hace resistente a aflojarse durante la operación prolongada de alta carga. Es adecuado para escenarios de operación con arranques y paradas frecuentes y cargas de choque significativas.
Clasificar por función principal
Tipo de elevación estándar: Solo conserva las funciones básicas de soporte de carga y anti-desprendimiento, tiene una estructura simple, es conveniente para el mantenimiento y se utiliza principalmente para operaciones de elevación de suspensión de cubos en la excavación de pozos de rutina.
Tipo Estabilizado Antirrotación: Los componentes estructurales antirrotación integrados limitan la rotación inesperada de la cabeza del gancho a través de una estructura limitante, liberando el par del cable de acero, reduciendo el balanceo del cucharón de elevación y es adecuado para escenarios de trabajo que requieren alta estabilidad de la actitud de elevación.
Gancho de Elevación de Propósito General: Adecuado para escenarios de elevación generales como puertos, acerías, etc. La estructura de apertura del gancho está optimizada para diferentes formas de objetos levantados. Se puede combinar con polipastos, vigas y otros componentes para formar un conjunto completo de gancho de elevación, cubriendo las necesidades convencionales de elevación de objetos pesados.
Puntos clave de venta del producto
Control estricto sobre los materiales y la mano de obra. Todos los componentes estructurales principales se procesan a partir de piezas forjadas y se someten a un proceso completo de tratamiento térmico, equilibrando la tenacidad del material con la dureza superficial y reduciendo la probabilidad de iniciación de grietas bajo cargas alternas a largo plazo.
Diseño redundante suficientemente seguro. El grosor de la sección transversal crítica del dispositivo tiene un margen razonable reservado, por lo que no experimentará una fractura repentina bajo condiciones normales de sobrecarga. Al mismo tiempo, la estructura de hebilla de seguridad a juego ha sido validada durante un largo período en el campo y puede evitar eficazmente el riesgo de desprendimiento accidental.
El sistema de inspección y mantenimiento es claro, con criterios definidos para juzgar indicadores clave como el desgaste de la boca del gancho, el desgaste del pasador y la deformación residual, ayudando al personal en sitio a establecer procedimientos de inspección diaria estandarizados e identificar rápidamente peligros potenciales.
Adaptabilidad flexible en el sitio. Los parámetros del sistema de elevación se pueden ajustar según diferentes escenarios operativos, y el tamaño de la interfaz de conexión se puede ajustar para adaptarse a diferentes modelos de cables de acero de elevación y estructuras de cubos, reduciendo la carga de trabajo de la modificación en el sitio.
Costo total de ciclo de vida controlable. El diseño modular de componentes permite el reemplazo individual de las piezas de desgaste, eliminando la necesidad de desechar la unidad completa. Con el mantenimiento adecuado, la vida útil general de la unidad se puede extender, reduciendo la inversión integral en adquisición y reemplazo a largo plazo.
