Uso de máquina tensionadora de cabo de ancoragem

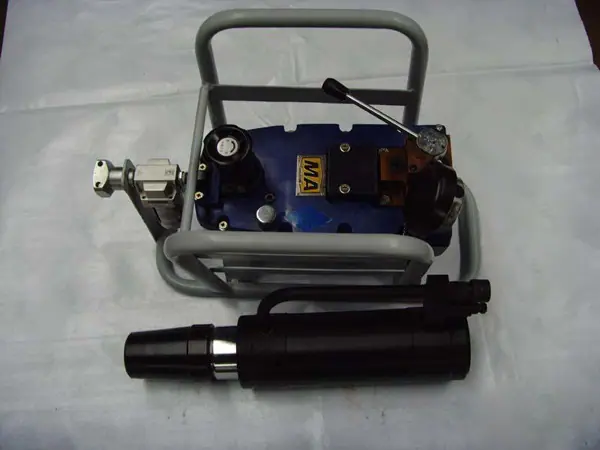

O equipamento de tensionamento de cabos de ancoragem consiste em macacos tensionadores protendidos, conectores rápidos com válvulas unidirecionais, tubos de óleo de alta pressão, bombas de óleo manuais (bombas de óleo pneumáticas, bombas de óleo elétricas), etc. cabos em túneis de minas de carvão. As âncoras de instalação também podem ser usadas para tensionar cabos de aço protendidos em pontes, túneis, rodovias, etc.

Introdução de equipamento de tensionamento de cabos de ancoragem

Quando a estação de bomba hidráulica começa a funcionar, o óleo é sugado pelas válvulas de retenção de sucção de óleo de alta e baixa pressão pelo êmbolo e pressionado no macaco tensor de trabalho através das válvulas de retenção de descarga de óleo de alta e baixa pressão. Quando a pressão sobe para 1,5 MPa, a válvula de alívio de baixa pressão se abre e o óleo de baixa pressão transborda de volta para o tanque de óleo; com base no exposto, o êmbolo de alta pressão continua a funcionar e a pressão aumenta gradualmente. Empurre o macaco tensor para funcionar, conseguindo assim o tensionamento do cabo de ancoragem. Em seguida, gire a válvula de reversão para conseguir o movimento reverso do pistão e retire a âncora. Quando a pressão excede 63MPa, a válvula de alta pressão abre e o óleo de alta pressão transborda da válvula de alta pressão de volta para o tanque de óleo, e a pressão é sempre mantida em 63MPa.

Características do equipamento de tensionamento de cabos de ancoragem

1. O macaco tensor possui uma âncora de ferramenta integrada, que não apenas realiza a ancoragem e a retirada automáticas da âncora, mas também garante uma operação segura e melhora a eficiência do trabalho.
2. A estrutura geral é razoável, o desempenho é superior, a operação é simples e o uso é seguro.

Parâmetros técnicos da máquina tensora de cabo de âncora

Modelo MS-15/120 MS-15/180 MS-18/180
Pressão de trabalho MPa 55 55 55
Pressão de trabalho nominal MPa 55 55 55
Área de suporte de pressão cm2 21,36 35,10 35,10
Força de tração nominal kN 120 180 180
Diâmetro de perfuração mm Φ17,5 Φ21 Φ21
Diâmetro do cabo de ancoragem aplicável (cordão de aço) mm Φ15,24 Φ15,24 Φ17,8
Curso de tensão por tempo mm 150 150 150
Diâmetro interno do tubo de óleo de alta pressão mm Φ6
Peso da bomba de óleo manual (incluindo óleo) kg 12,5 12,5 12,5

Peso do macaco tensor (incluindo óleo) kg 9,8 17,5 17,5
