Broca Rotativa de Rocha Montada em Trilho Tipo YGZ100 Material Broca Rotativa de Rocha Montada em Trilho Tipo YGZ100 Função Venda Direta

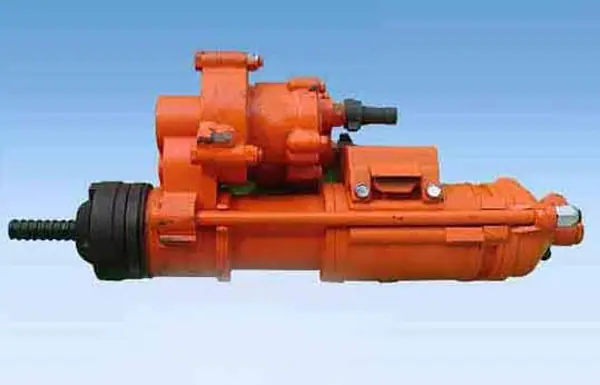

A perfuratriz rotativa tipo trilho YGZ100 adota estruturas independentes para perfuração de impacto e rotativa. A energia de impacto e a velocidade da haste de perfuração podem ser ajustadas de acordo com as condições do minério e da rocha. A parte de impacto adota distribuição de ar sem válvulas, que pode utilizar melhor a expansão do ar comprimido para fazer o trabalho. A parte de perfuração rotativa adota distribuição de ar sem válvulas, que pode utilizar melhor a expansão do ar comprimido para fazer o trabalho. A parte de perfuração rotativa é acionada por um motor de engrenagem pneumática, que aciona a haste de perfuração para girar através da redução de engrenagem de dois estágios. O motor de engrenagem pneumática é disposto na parte superior da perfuratriz para encurtar o comprimento total da perfuratriz. Portanto, é mais adequado para locais de mineração estreitos no subsolo.

A perfuratriz rotativa tipo trilho YGZ100 pode ser combinada com a perfuratriz CTC14A, CTC142 ou perfuratriz TJ25 e é usada para perfurar furos de detonação de ∮50-∮80mm em rochas de minério duro ou médio duro (F=8~18) , com profundidade efetiva do furo 30M
A perfuratriz rotativa com trilho-guia YGZ100 é usada principalmente para furos de explosão paralelos ou em forma de leque em campos de mineração subterrânea. Quando usado com uma plataforma de perfuração de rocha a céu aberto, ele pode ser usado para perfurar furos descendentes ou horizontais em locais de mineração a céu aberto de médio e pequeno porte ou em projetos de alvenaria. Também pode ser usado para outras operações que exijam a perfuração de furos de explosão de profundidade média.

Dimensões totais (comprimento x largura x altura) 876X355X303mm
Peso da máquina 95KG
Diâmetro do cilindro 125mm
Curso do pistão 62 mm
Pressão de ar de trabalho 0,5-0,7Mpa
Energia de impacto ≥225J (Joules)
Frequência de impacto de perfuração de rocha ≥34HZ (Hertz)
Torque giratório ≥140Nm
Consumo de gás para perfuração de rocha ≤225L/s
Pressão da água de trabalho 0,4 ~ 0,6 MPa (MPa)
Diâmetro interno traqueal:
Peça de impacto ∮38mm (mm)
Peça rotativa ∮25mm (mm)
Diâmetro interno do tubo de água ∮19mm (mm)
Diâmetro de perfuração ∮50~∮80mm (mm)
Especificação da cauda de solda ∮32X90mm (mm)
