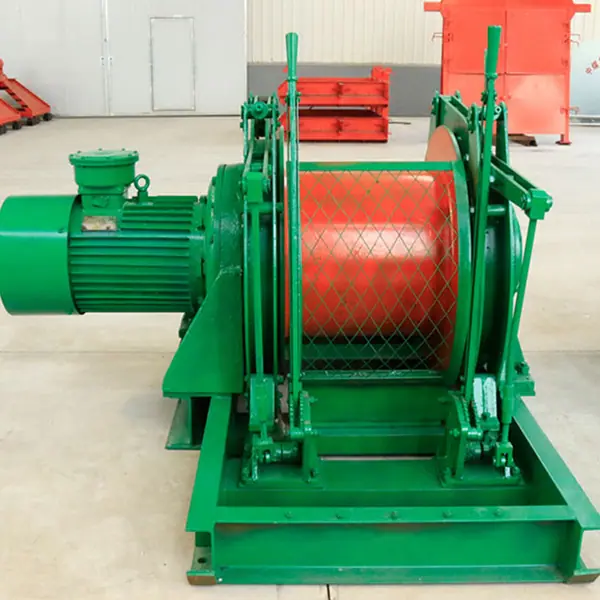

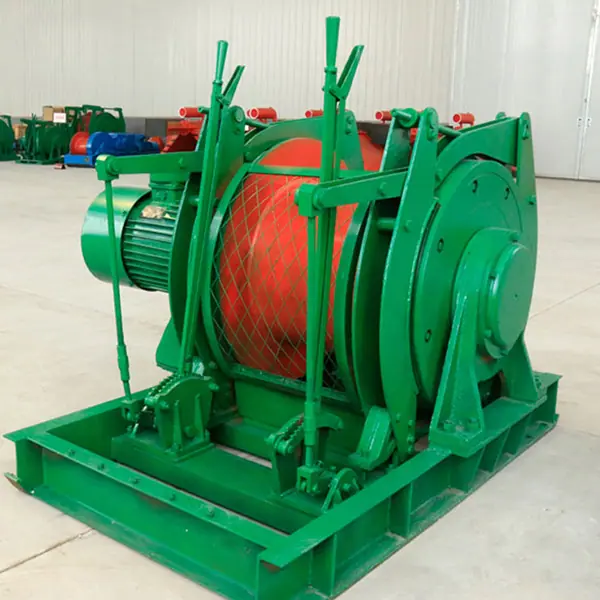

Introdução ao produto do guincho de despacho JD-1.6
O guincho de despacho JD-1.6 é usado para despachar e organizar vagões de minas no subsolo ou na estação de carregamento terrestre e para outros trabalhos auxiliares de manuseio no túnel intermediário. Este guincho adota equipamento elétrico à prova de chamas e pode ser usado em minas com pó de carvão e gás. Este guincho adota transmissão por engrenagem planetária, possui características de estrutura compacta, tamanho pequeno e operação simples.
Significado do modelo de guincho de despacho JD-1.6
Modelo: Guincho de despacho JD-1.6;
J;Tipo de guincho;

D; Guincho de enrolamento;

1.6; Tensão estática do cabo de aço externo, 16kN.

Composição e princípio de funcionamento do guincho de despacho JD-1.6
O guincho de despacho JD-1.6 é composto principalmente por dispositivo de transmissão de tambor e engrenagem planetária, dispositivo de freio, motor e base. O mecanismo de redução de velocidade do guincho adota dois conjuntos de pares de transmissão de engrenagens internas e um conjunto de sistema de engrenagens planetárias. Os dois conjuntos de pares de engrenagens internas são instalados no corpo do tambor. A extremidade do eixo do motor está equipada com uma engrenagem de luva que se estende diretamente para dentro do tambor. Rolamentos são usados ​​em todas as peças rotativas dentro do guincho.
Parâmetros técnicos do guincho de despacho JD-1.6
1. Tensão estática do cabo de aço externo: 16kN

2. Tamanho do rolo (diâmetro × largura): φ310 × 400 (mm)

3. Velocidade externa do cabo de aço: 1.399 m/s

4. Diâmetro do cabo de aço: 16 mm

5. Capacidade da corda: 400m

6. Taxa de redução total: 32,5

7. Modelo do motor: YBJ25-4

Potência: 25kW

Velocidade: 1460 r/min

Tensão: 380/660v

8、Dimensões externas (C×L×A): 1435*1217*1242(mm)

9. Peso do guincho (excluindo motor): 1187kg (incluindo motor): 1370kg
