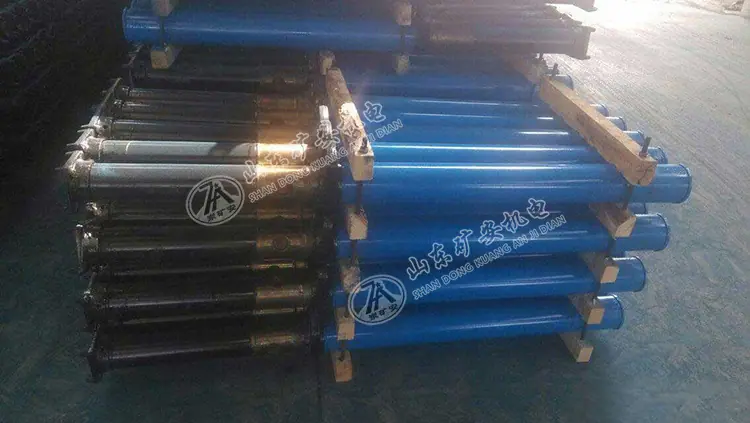

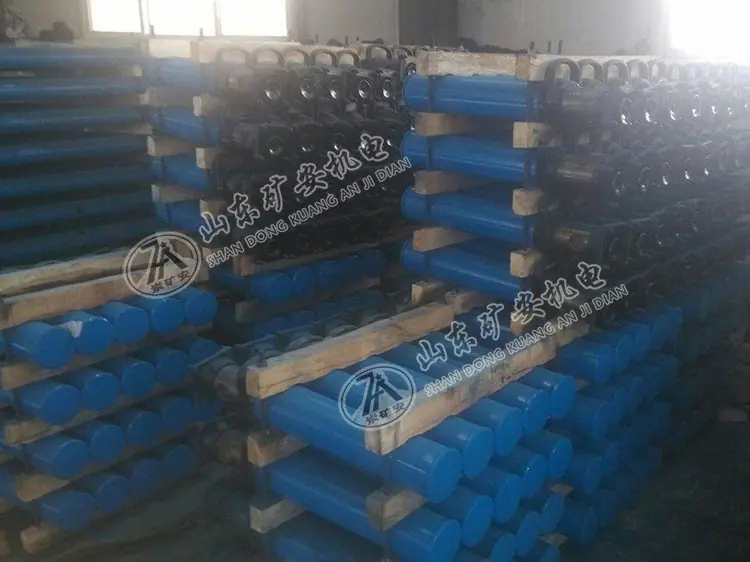

Suporte Monolítico Hidráulico de Mina de Suporte Temporário Alta Estabilidade DW Suporte Monolítico Hidráulico Suspenso

O suporte hidráulico único é um novo tipo de equipamento de suporte ecologicamente correto. Ele pode ser usado com vigas superiores articuladas de metal para suportar o teto de faces de trabalho de mineração e detonação em geral e a extremidade de faces de trabalho de mineração abrangentes. Ele também pode ser usado sozinho como uma coluna de ponto ou outro suporte temporário.

O único suporte hidráulico é adequado para a face de mineração de veios de carvão com um ângulo de inclinação inferior a 25-35 graus. As condições do telhado da camada de carvão e da placa inferior são: a defasagem do telhado não afeta a recuperação da escora, a placa inferior não deve ser muito macia e a profundidade da pressão da escora na placa inferior não deteriora a integridade de a placa inferior, caso contrário a base deverá ser ampliada. Quando utilizado na face de trabalho de jateamento com carvão macio, medidas de proteção devem ser tomadas na superfície do revestimento ativo da coluna para evitar colapso. Quando o suporte é usado em conjunto com a viga superior de madeira ou como coluna pontual, a tampa superior deve ser substituída por um topo de coluna para evitar danos à viga de madeira.

É usado em conjunto com uma viga superior articulada de metal e pode ser aplicado em qualquer face de mineração de carvão com um ângulo de inclinação de veio de carvão inferior a 35°. De acordo com o método de fornecimento de óleo e meio de trabalho, os pilares são divididos em duas categorias: fornecimento externo de óleo (abreviado como "injeção externa") e fornecimento interno de óleo (abreviado como "injeção interna"); de acordo com os diferentes cursos de trabalho dos pilares, os pilares podem ser divididos em pilares telescópicos simples e telescópicos duplos; de acordo com os diferentes materiais utilizados nos pilares, os pilares podem ser divididos em pilares de aço e pilares de liga leve. Com base no uso real, eles são divididos em pilares hidráulicos únicos de injeção externa, pilares hidráulicos únicos de injeção interna e outros tipos de pilares.

A hélice hidráulica única suspensa é um tipo de hélice hidráulica única de injeção externa, mas tem outra vantagem significativa sobre a hélice hidráulica única de injeção externa, ou seja, a hélice hidráulica única DWX adota o princípio da tecnologia de suspensão do êmbolo. A força de suspensão atinge quatro quintos da resistência de trabalho e a força na coluna é de apenas um quinto. A válvula de três funções tipo pilar tipo DWX está localizada no corpo da alça. Ao injetar líquido, a válvula tripla não sobe com o aumento da coluna viva do pilar. Alto, fácil de operar, seguro e confiável.

O suporte hidráulico único suspenso telescópico duplo é um produto de suporte único para a face de trabalho. É um equipamento de suporte para a face de trabalho de mineração geral mecanizada e também é o equipamento de suporte final para a face de trabalho de mineração totalmente mecanizada. É adequado para suporte de telhado de faces de trabalho de mineração de minas de carvão, suporte de telhado final de faces de trabalho de mineração totalmente mecanizadas e suporte avançado de escavação de túneis. O suporte hidráulico único suspenso é um tipo de suporte hidráulico único de injeção externa, mas tem outra vantagem significativa sobre o suporte hidráulico único de injeção externa, ou seja, o suporte hidráulico único DWX adota o princípio da tecnologia de suspensão de êmbolo. A força de suspensão atinge quatro quintos da resistência de trabalho, e a força na coluna é de apenas um quinto. A válvula de três propósitos do pilar tipo DWX está localizada no corpo da alça. Ao injetar líquido, a válvula de três propósitos não sobe com a elevação da coluna viva do pilar. Alto, fácil de operar, seguro e confiável.

1. Possui forte capacidade de carga anti-excêntrica e maior estabilidade.

2. Alta confiabilidade

3. Leve

4. Longo horário de trabalho

5. Alta resistência

6. Fácil de usar

7. Baixos custos de reparo e manutenção

8. Use água neutra.

As hélices hidráulicas simples são geralmente divididas em hélices hidráulicas simples de injeção externa, hélices hidráulicas únicas de injeção interna, hélices hidráulicas simples suspensas e hélices de fricção. O propulsor hidráulico único de injeção interna é equipado com bomba e cilindro hidráulico próprios. Ao configurar, ele pode ser levantado rapidamente agitando a manivela. Ao abaixar a escora, o fluido de trabalho não será descarregado, o que pode proteger melhor o ambiente de trabalho. É conveniente de usar, flexível de gerenciar e simples de equipar. Atualmente, os principais utilizados são cilindros de 90mm de diâmetro, com um total de 12 especificações de 0,6-3,15m.

O modelo geral é DN18-250/80, D significa pilar único, N significa injeção interna, 18 significa que a altura máxima do pilar é 1800mm, 250 significa que a resistência de trabalho do pilar é 250kn e 80 significa que o diâmetro do cilindro do pilar é 80mm.

O suporte hidráulico único FRP injeta líquido na válvula de três vias conectada ao suporte hidráulico único através da estação hidráulica. O único suporte hidráulico começa a subir e atinge a altura necessária. O efeito de vedação do anel de vedação dentro do suporte hidráulico é utilizado para completar o suporte. Se descer, a válvula de descarga da válvula de três vias é aberta e o suporte hidráulico começa a descer para completar o trabalho.
