Transportador Raspador SGB420 Especificações Diversas Grande Capacidade de Transporte Transportador Raspador de Carvão

Transportador raspador SGB420/40, no qual o transportador da face de trabalho com o corpo dobrado 90 graus na intersecção da face de trabalho e da pista de transporte é chamado de "transportador raspador de canto".
As principais estruturas e componentes de vários tipos de transportadores raspadores são basicamente os mesmos. É composto por três partes: o nariz, a parte central e a cauda.
Além disso, existem peças auxiliares, como macacos hidráulicos para empurrar transportadores e tensores de corrente para apertar correntes.

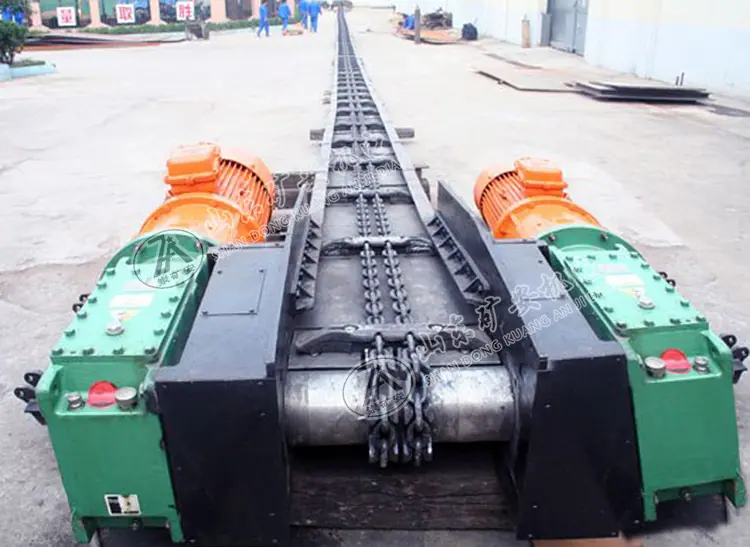

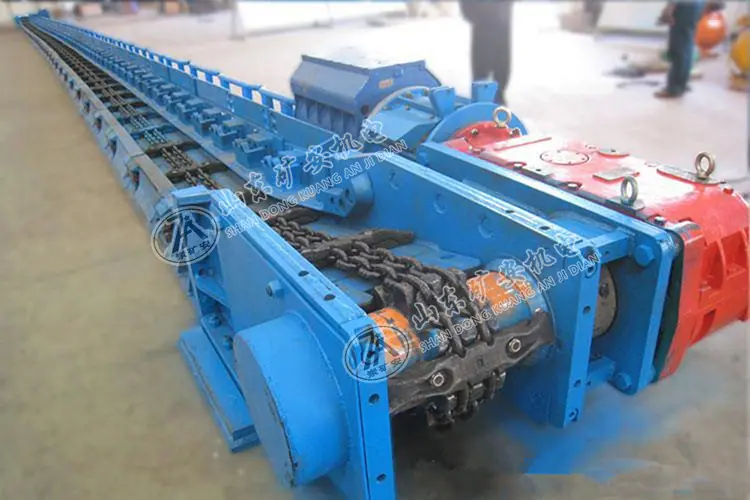

O cabeçote da máquina consiste em uma estrutura do cabeçote, um motor elétrico, um acoplamento hidráulico, um redutor e uma roda dentada.
A parte intermediária é composta por ranhura de transição, ranhura intermediária, corrente e raspador.
A parte traseira da máquina é um dispositivo para a corrente do raspador retornar

A calha aberta é utilizada como rolamento para carvão, ganga ou materiais, e o raspador é fixado na corrente (formando uma corrente raspadora) como componente de tração. Quando a parte de transmissão do cabeçote é acionada, a roda dentada no eixo do cabeçote é acionada para girar, de modo que a corrente do raspador circule e conduza o material para se mover ao longo da calha até ser descarregado no cabeçote. A corrente raspadora contorna a roda dentada e funciona em um ciclo fechado contínuo para completar o transporte do material.

S: transportador, G: raspador, B: corrente dupla lateral, 620: largura externa da calha do meio, 40: potência do motor 40kw

1. Use equipamento de proteção trabalhista antes da operação.
2. É estritamente proibido subir no guarda-corpo ou subir na haste do raspador para raspar o coque.
3. É proibido colocar cocaína vermelha no cinto.
4. É proibido raspar o material quando a correia não estiver funcionando.
5. É estritamente proibido ligar o equipamento durante a manutenção do equipamento.
6. É proibido pular o guard-rail e permanecer na pista de burnout.

Modelo do produto: SGB420/40Z
Capacidade de transporte (t/h): 100
Comprimento do projeto (m): 100
Potência do motor (kW): 40
Velocidade da corrente (m/s): 0,86
Especificações do slot do meio (comprimento*largura*altura): 1200*420*180
