Tubo de Perfuração de Parede Dupla de Circulação Reversa, Alta Resistência, Tubo de Perfuração de Parede Dupla com Forte Capacidade de Suportar Pressão, Tubo de Perfuração de Parede Dupla de Circulação Reversa

I. Introdução Básica do Produto

O tubo de perfuração de parede dupla, também conhecido como tubo de perfuração de camada dupla ou tubo de perfuração de circulação reversa, é a ferramenta central no processo de perfuração de circulação reversa a ar. Ele também é amplamente utilizado em múltiplos campos de perfuração, como perfuração direcional sem vala, tecnologia de perfuração RC, perfuração de circulação reversa com martelo DTH a ar e tecnologia de perfuração com tubo de perfuração de parede dupla tipo pistão.

Este produto apresenta uma estrutura de tubo concêntrico de parede dupla: consiste em um tubo externo e um tubo interno. O espaço anular entre os tubos interno e externo serve como passagem para bombear o meio de lavagem ou ar de alta pressão para o fundo do furo, enquanto o furo central do tubo interno é usado para descarregar o meio e transportar os cascalhos. Produtos convencionais usam conexões rosqueadas para o tubo externo para transmitir o torque e a pressão necessários para a perfuração, e o tubo interno frequentemente emprega uma estrutura de encaixe com um dispositivo de vedação para garantir a estanqueidade. O novo design aprimorado usa material de liga de alumínio para reduzir o peso total, e alguns produtos também adotam conexões de rosca dupla tanto para os tubos interno quanto externo para aumentar ainda mais o desempenho de vedação. Em aplicações sem vala, alguns modelos suportam rotação independente dos tubos de perfuração interno e externo, permitindo o fornecimento separado de torque de esmagamento e capacidades de controle direcional. O tubo de perfuração de parede dupla tipo pistão, compatível com o sistema RTS, também pode alcançar a circulação em circuito fechado do fluido de perfuração, ao mesmo tempo em que fornece canais de transmissão de energia e dados para equipamentos de fundo de poço.

II. Categorias Comuns de Produtos

Por material

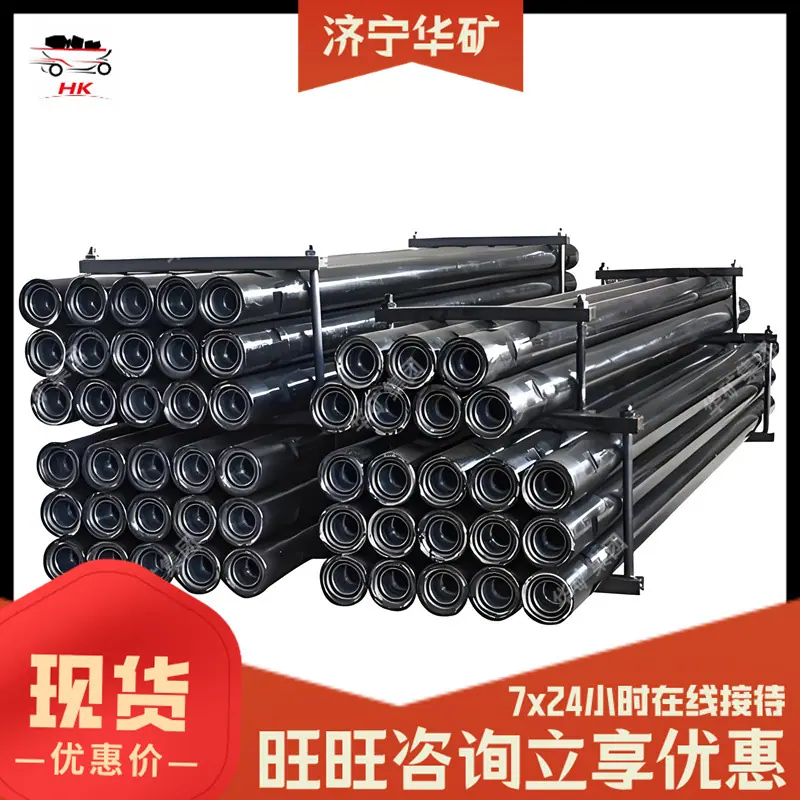

Tubo de Perfuração de Parede Dupla de Aço: Um modelo clássico tradicional, inteiramente feito de aço estrutural de liga de alta qualidade, com alta resistência e forte capacidade de suportar pressão. Adequado para a maioria das condições de perfuração convencionais, oferecendo excelente custo-benefício.

Haste de Perfuração de Parede Dupla em Liga de Alumínio: Um novo produto leve. Ao substituir o aço tradicional por liga de alumínio, o peso total pode ser reduzido em aproximadamente 55%, facilitando o carregamento, descarregamento e transporte no local, reduzindo a intensidade de trabalho dos trabalhadores da construção, ao mesmo tempo em que mantém uma boa resistência estrutural.

Classificado por estrutura de conexão

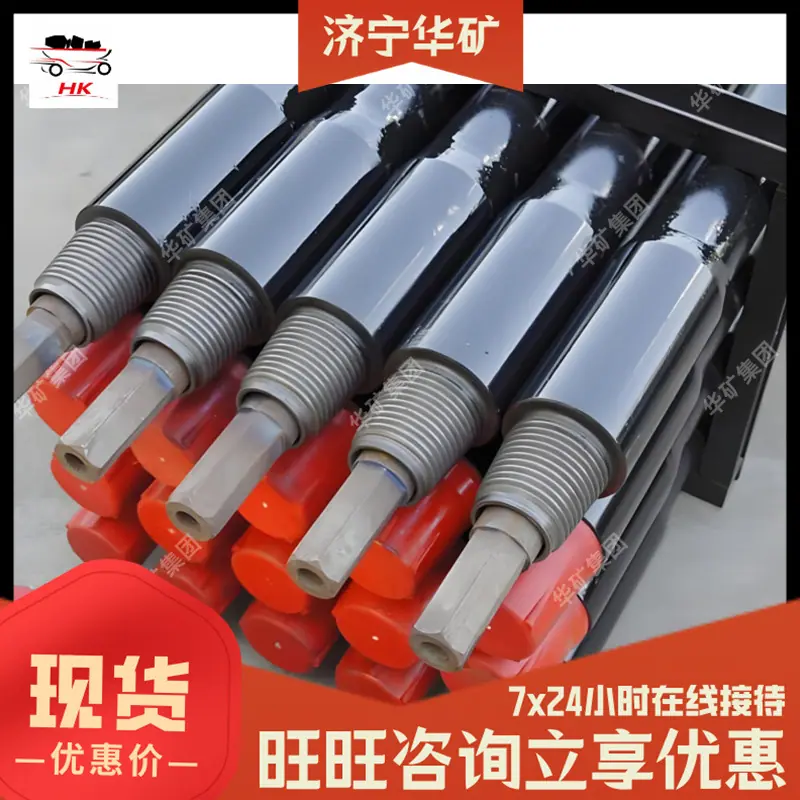

Tubo de Perfuração de Parede Dupla Encaixável Padrão: A conexão roscada do tubo externo transmite potência, e o tubo interno usa uma conexão de encaixe com O-rings ou selos chevron para vedação. Possui uma estrutura simples, é fácil de montar e é adequado para a maioria dos projetos de perfuração padrão.

Tubo de Perfuração de Parede Dupla com Rosca Dupla: Tanto o tubo interno quanto o externo utilizam uma estrutura de conexão roscada, oferecendo desempenho de vedação mais estável, adequado para processos de perfuração em circuito fechado com altos requisitos de estanqueidade da circulação.

Tubo de Perfuração Selado de Parede Dupla com Encaixe Macho e Fêmea: Adota uma estrutura selada com encaixe macho e fêmea, equilibrando a facilidade de montagem com a confiabilidade de vedação, adequado para cenários de perfuração de média e baixa pressão.

Categorizado por cenário de aplicação

Tubo de Perfuração de Parede Dupla para Amostragem em Exploração Geológica: Adequado para o processo de perfuração de amostragem contínua por circulação reversa a ar, com foco em garantir a pureza da amostra e a taxa de recuperação, atendendo às necessidades de análise de estratos da exploração geológica.

Tubo de Perfuração Guiado de Parede Dupla Sem Escavação: Suporta rotação independente dos tubos de perfuração interno e externo, permitindo controle direcional preciso, adaptável às necessidades de construção de projetos de assentamento de dutos sem escavação.

Tubo de Perfuração de Parede Dupla de Grande Diâmetro para Mineração: Projetado para necessidades de perfuração de grande diâmetro, especificações adaptadas para construção de alto torque, adaptado para o processo de perfuração com martelo DTH pneumático de circulação reversa, pode ser usado para perfuração de minas e construção de engenharia de fundações.

Tubo de Perfuração de Parede Dupla para Exploração de Petróleo e Gás: Adequado para as necessidades de exploração e desenvolvimento de recursos de petróleo e gás de baixa pressão e baixa permeabilidade e recursos de metano de leito de carvão, suporta o processo de circulação em circuito fechado do fluido de perfuração.

III. Vantagens Principais do Produto

Adequado para construção em estratos complexos: Adotando o princípio de funcionamento de circuito fechado de circulação reversa, o meio de lavagem circula apenas no anular e no tubo interno, causando erosão mínima à parede do furo. Isso protege eficazmente o reservatório e é adequado para operações de perfuração em estratos complexos, como aqueles propensos a perdas, colapsos, zonas fraturadas e cavernas cársticas, reduzindo o risco de acidentes como o colapso da parede do furo.

Qualidade de amostragem estável e confiável: A amostragem contínua em tempo real pode ser alcançada, os cascalhos/testemunhos são retornados diretamente à superfície através do tubo interno, a velocidade de retorno é rápida, a representatividade da amostra é forte, não há contaminação cruzada, a taxa de recuperação de testemunhos é maior e a situação real das camadas subterrâneas pode ser refletida com mais precisão.

Eficiência e economia de trabalho excepcionais: O projeto de circulação reversa tem um pequeno deslocamento, mas uma alta velocidade de fluxo ascendente, resultando em boa limpeza do fundo do furo e reduzindo as operações repetidas de limpeza do furo; o consumo geral de ar é baixo, o equipamento ocupa pouco espaço e o consumo de energia operacional é menor do que o da perfuração a gás por circulação direta tradicional, o que ajuda a reduzir o custo geral da construção.

Projeto Estrutural Maduro e Confiável: O tubo externo utiliza roscas API padrão ou roscas geológicas otimizadas para transmissão de torque estável e resistência torsional e à flexão suficientes; o tubo interno é equipado com um dispositivo de vedação composto de múltiplos estágios, que pode se adaptar à alta pressão, às mudanças de temperatura e ao desgaste no poço, garantindo a vedação do processo de circulação; uma rica variedade de especificações de produto está disponível, com diâmetros externos dos tubos externos cobrindo a faixa de 127 mm a 254 mm, permitindo a seleção para corresponder a diferentes sondas de perfuração e requisitos de construção.

IV. Principais Pontos de Venda do Produto

Ampla Adaptabilidade de Processo: Pode atender às necessidades maduras de exploração geológica tradicional, perfuração de poços hidrogeológicos e construção de engenharia de fundações, e também é adaptável a cenários de engenharia emergentes, como exploração de petróleo e gás e perfuração direcional sem vala. O modelo pode ser selecionado de forma flexível de acordo com diferentes estratos e requisitos de construção.

Forte Compatibilidade: A especificação da rosca é compatível com equipamentos de perfuração convencionais existentes, garantindo boa intercambialidade e reduzindo os custos de modificação do equipamento; pode ser usada com martelos de fundo de furo e brocas de diferentes especificações, adaptando-se a vários processos de perfuração.
