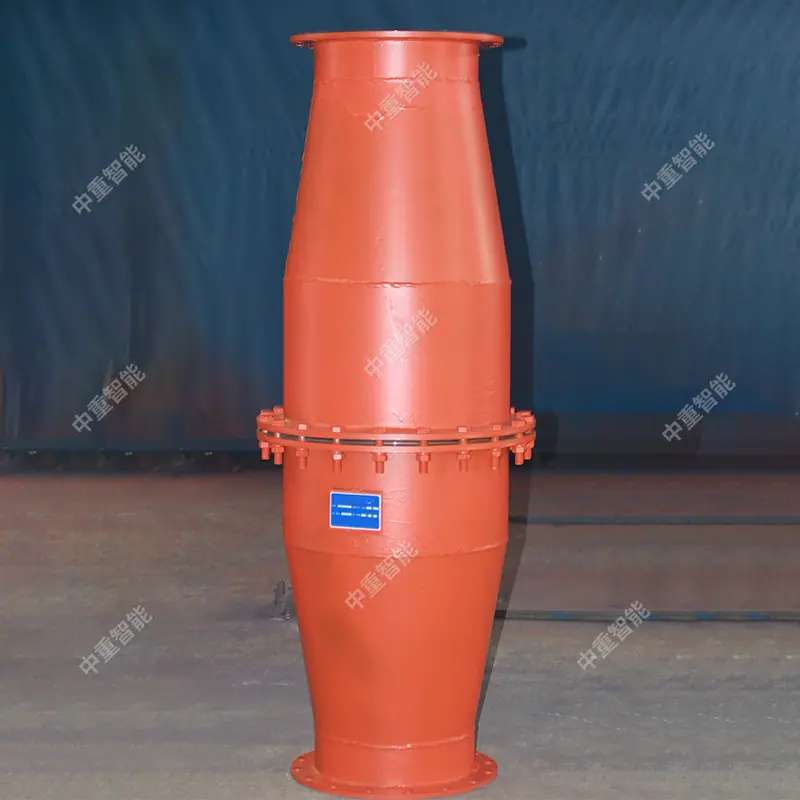

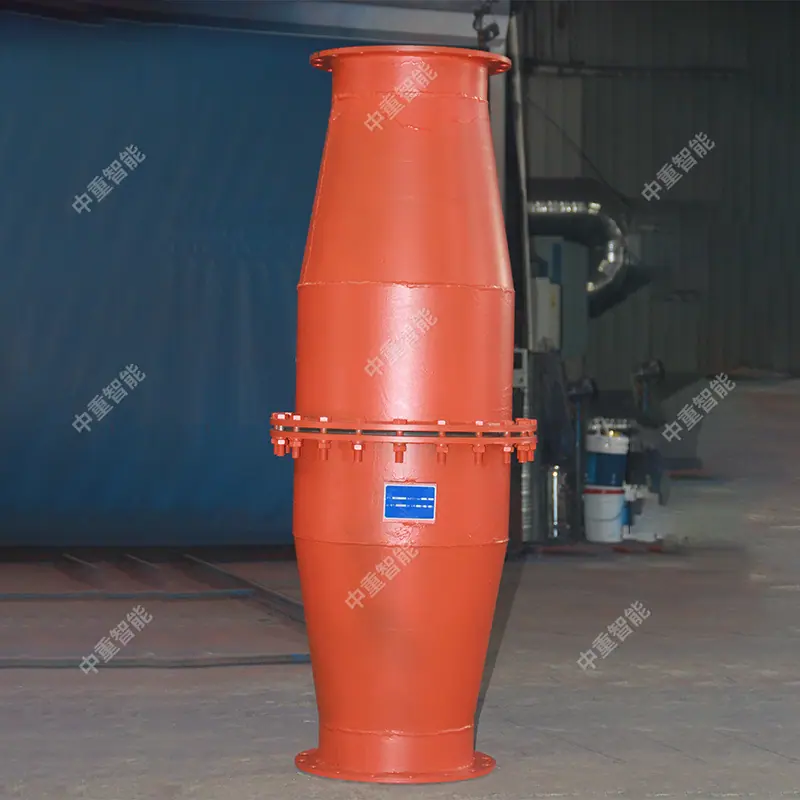

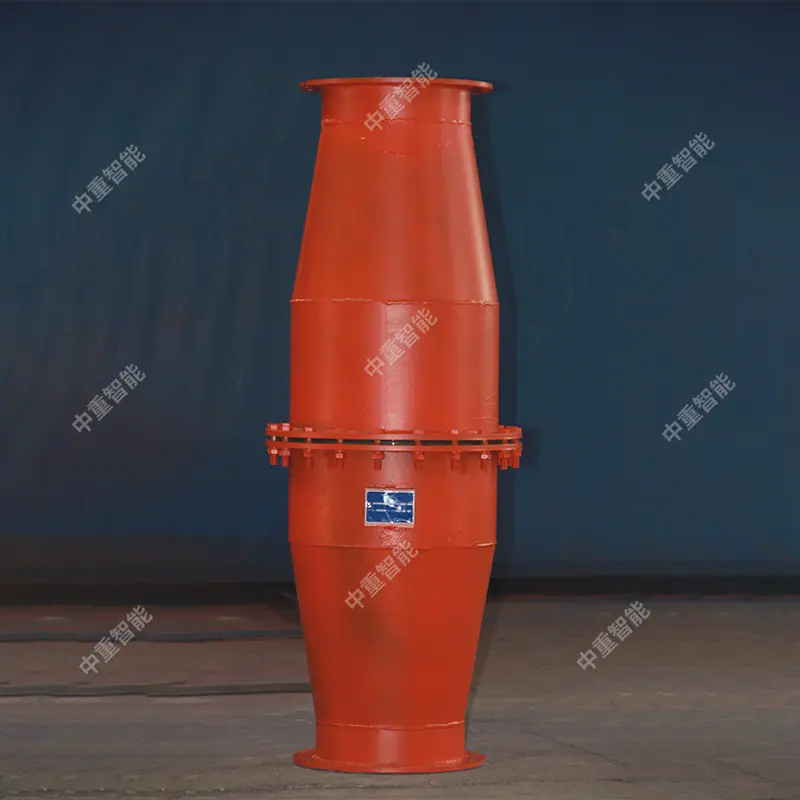

Dispositivo Antirretorno para Duto de Ar à Prova de Explosão de Mina, Dispositivo Antirretorno de Gás Resistente à Pressão do Vento, Dispositivo Antirretorno de Tubulação

1. Introdução do produto

O dispositivo anti-retorno para mineração é um equipamento de segurança especializado usado em sistemas de drenagem de gás de minas de carvão e dutos de ventilação subterrâneos para prevenir o retorno de gás. Ele é instalado em locais como a entrada da bomba de drenagem de gás, pontos de ramificação dos dutos de drenagem de gás e a extremidade frontal dos dutos de utilização de gás. Quando o sistema de drenagem sofre uma parada da bomba ou uma pressão negativa anormal, ele pode bloquear automaticamente o duto, impedindo que gás de alta concentração retorne ao sistema de admissão e evitando a ocorrência de acúmulos de gás e acidentes de explosão. É um dispositivo de proteção de segurança essencial para o sistema de drenagem de gás.
Durante o bombeamento e a ventilação normais, a placa da válvula é empurrada para abrir pelo empuxo do fluxo de gás, mantendo a tubulação livre; quando o fluxo de ar para ou flui na direção reversa, a placa da válvula fecha automaticamente por gravidade/força da mola, bloqueando o canal de refluxo. A estrutura é simples e confiável, e é dividida em dois tipos: tipo abraçadeira de conexão flangeada e tipo corpo de válvula. O produto está em conformidade com os padrões de segurança à prova de explosão para minas de carvão e é amplamente utilizado em sistemas de drenagem de gás de várias minas com alto teor de gás.
II. Principais Características
1. Desligamento automático por gatilho, sem necessidade de eletricidade, sem riscos de explosão elétrica
2. Baixa resistência normal à ventilação, não afeta a eficiência da drenagem de gás
3. Bem vedado após o fechamento, alta taxa de bloqueio de refluxo, sem vazamentos
4. Estrutura de aço integral, resistente à corrosão por gases e resistente à deformação por pressão do vento
5. Instalado na tubulação, não ocupa espaço adicional no corredor, manutenção simples
3. Vantagens
1. Gatilho automático puramente mecânico, seguro e confiável, sem perigos ocultos
Ele abre e fecha automaticamente usando variações de fluxo de ar e gravidade/molas, não necessitando de acionamento elétrico ou sistema de controle elétrico. Não há risco de falhas elétricas ou faíscas, tornando-o intrinsecamente seguro e adequado para ambientes subterrâneos com alta concentração de gases. Ele ainda pode acionar o fechamento normalmente mesmo durante ventilação ou falta de energia, e não perderá sua função protetora devido à perda de energia, evitando fundamentalmente o risco de refluxo causado pela falha de dispositivos de controle elétrico.
2. Conformidade com normas, atendimento aos requisitos obrigatórios de segurança
Os diversos indicadores do produto cumprem as normas de segurança para drenagem de gás de mina de carvão, possui relatórios de inspeção completos para produtos de mineração e pode ser instalado e utilizado em conformidade, atendendo aos requisitos obrigatórios das "Regulamentações sobre Segurança em Minas de Carvão" para proteção anti-retorno de estações de bombeamento de drenagem de gás, e passou com sucesso pela aceitação e inspeção de segurança de mina de carvão.
3. Bem vedado, bom em bloquear o refluxo
A superfície de vedação entre a placa da válvula e o corpo da válvula utiliza uma junta de borracha resistente ao desgaste e à corrosão. Após o fechamento, a folga é ≤0,1 mm e a taxa de bloqueio de refluxo pode chegar a mais de 99%. Isso pode efetivamente impedir o refluxo de altas concentrações de gás para a galeria de admissão durante o desligamento da bomba ou reversão de pressão negativa, evitando o acúmulo de gás e acidentes de explosão, e construindo uma forte linha de segurança para o sistema de drenagem de gás.
4. Pequena resistência à ventilação, não afeta a eficiência da extração
Durante a operação normal, a placa da válvula está totalmente aberta, a seção transversal do fluxo é consistente com o diâmetro interno da tubulação e a perda de pressão do vento é ≤50Pa, que está muito abaixo dos requisitos padrão da indústria. Isso não aumentará a carga adicional na bomba de drenagem e não afetará a vazão e a concentração de drenagem de gás, garantindo a eficiência operacional normal do sistema de drenagem.
5. Estrutura robusta e durável, longa vida útil
O corpo da válvula é formado pela soldagem de chapas de aço Q235 espessadas. A placa da válvula é feita de ferro fundido/aço inoxidável. O eixo rotativo é tratado para resistência à ferrugem e corrosão. É resistente à corrosão por gás e vapor d'água subterrâneo. Pode suportar flutuações normais de pressão do vento no sistema de drenagem. Não se deformará, enferrujará ou emperrará durante o uso a longo prazo. Sob uso normal, a vida útil pode chegar a mais de 8 anos, reduzindo os custos de substituição e modificação.
6. Instalação fácil, compatível com vários encanamentos
Adotando uma estrutura de junta de topo com flange padrão, pode ser instalado diretamente em série nas tubulações de drenagem de gás de qualquer especificação, adaptando-se a várias tubulações de drenagem com diâmetros variando de 100 mm a 1000 mm. Nenhuma modificação no layout original da tubulação é necessária. Tanto a construção de novos sistemas quanto a renovação de sistemas antigos podem ser rapidamente instaladas, com um período de instalação de apenas algumas horas, sem afetar as operações normais de drenagem.
7. Manutenção fácil, custos operacionais e de manutenção extremamente baixos
Estrutura simples sem peças vulneráveis complexas, a manutenção diária requer apenas a verificação da flexibilidade da abertura e fechamento da placa da válvula e a limpeza da poeira da superfície uma vez por trimestre, não são necessárias substituições frequentes de peças, os custos anuais de manutenção são inferiores a 2% do preço de compra do equipamento, muito inferiores aos dispositivos anticontrafluxo eletrocontrolados, e o custo total de uso a longo prazo é menor.
8. Resposta rápida, desligamento pontual
Quando ocorre parada da bomba, anomalia de pressão negativa ou reversão do fluxo de ar, a placa da válvula pode fechar automaticamente em 1-3 segundos. A velocidade de resposta é rápida e pode completar o bloqueio antes de um grande volume de refluxo de gás, impedindo que o gás se difunda para o sistema de suprimento de ar. A pontualidade da proteção atende aos requisitos de segurança.
