Barra de Macaco Vertical Manual Rebote Automático Travamento Lingueta de Travamento Barra de Macaco Vertical Manual SL-120

Introdução manual do produto switchman:

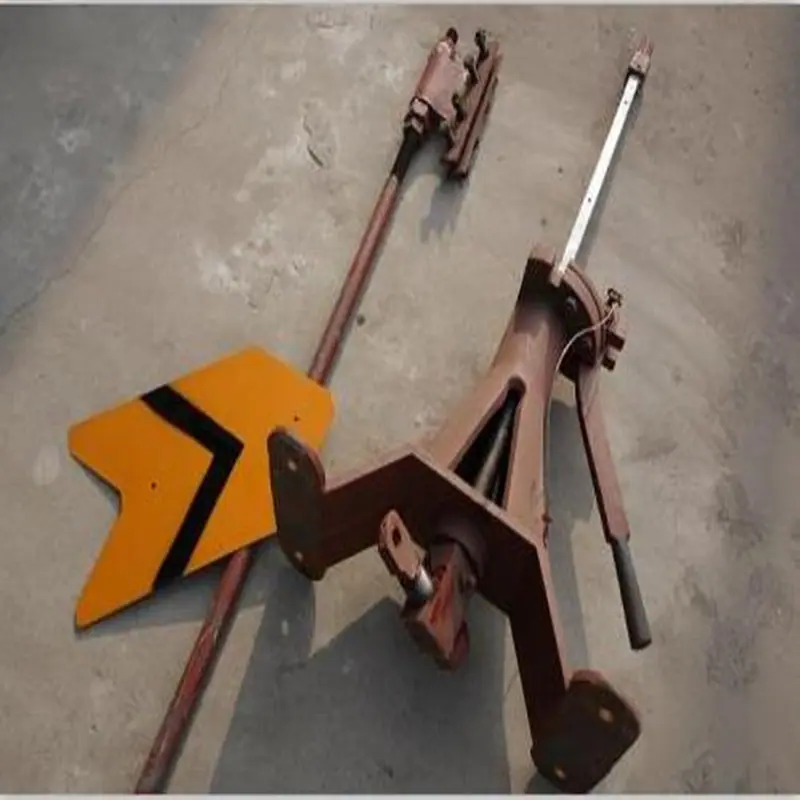

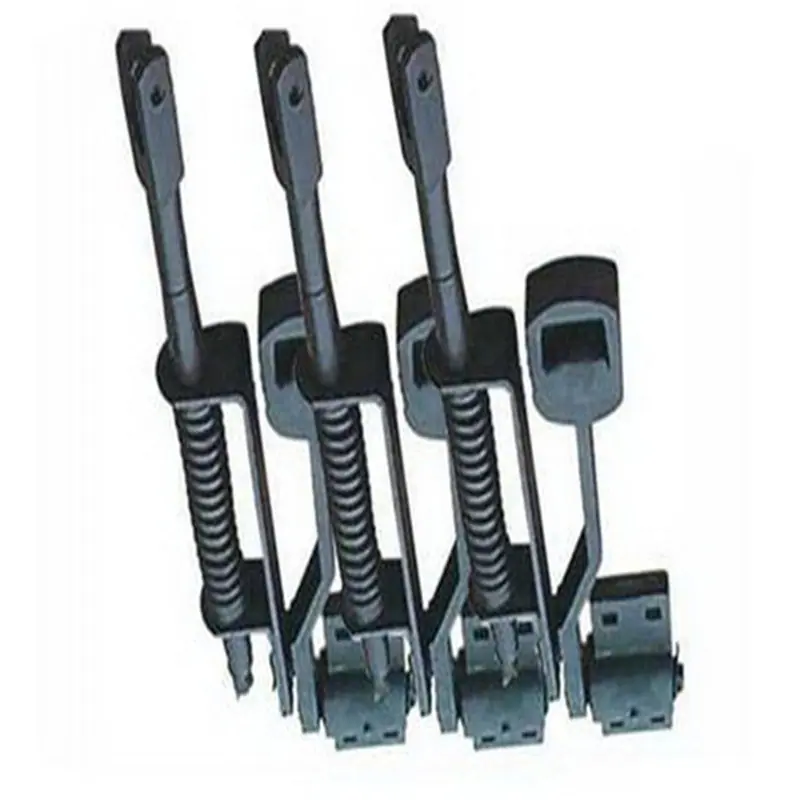

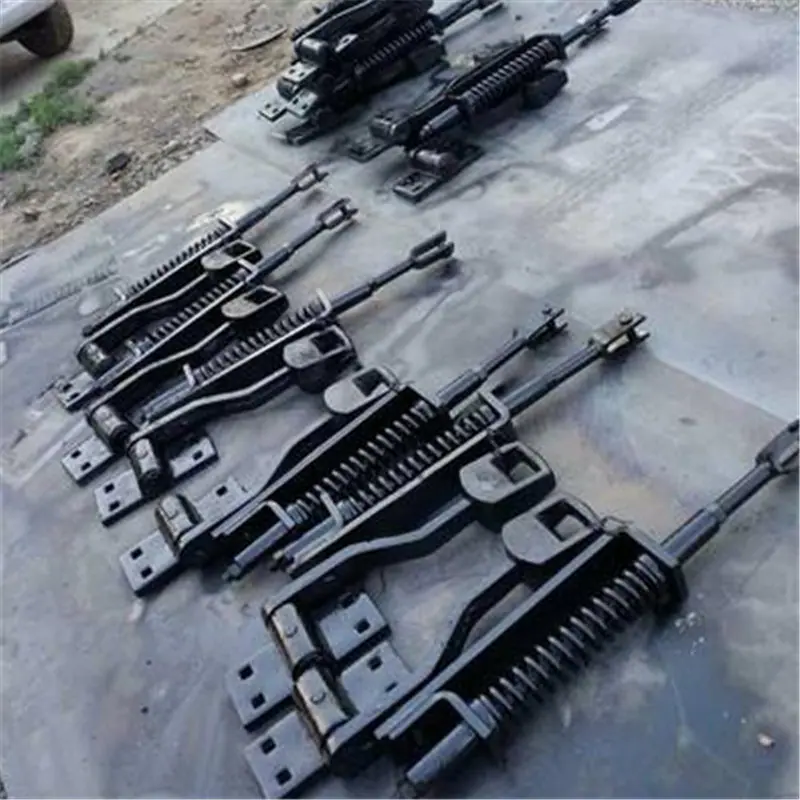

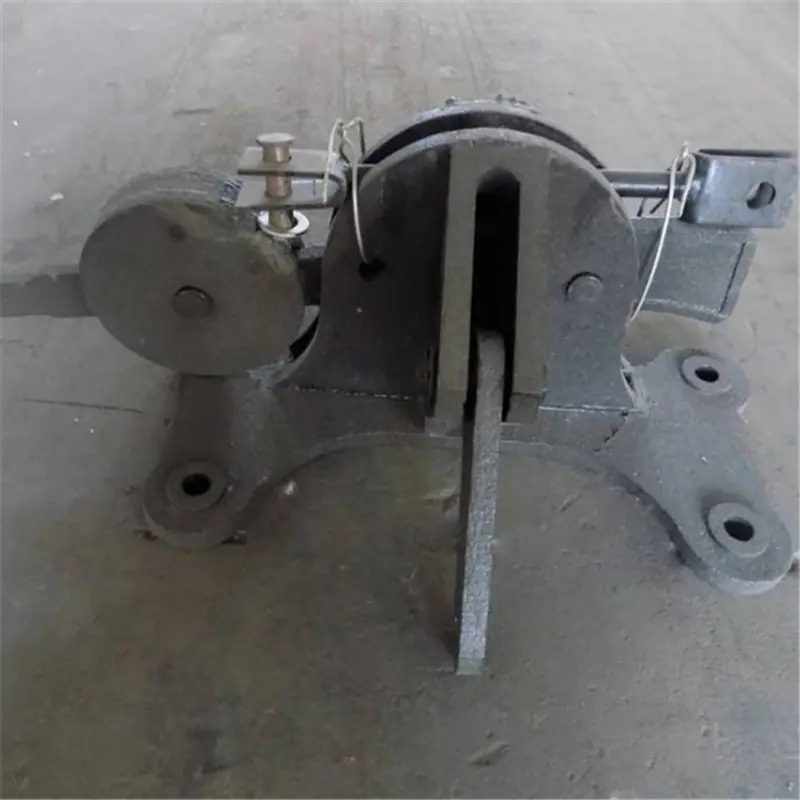

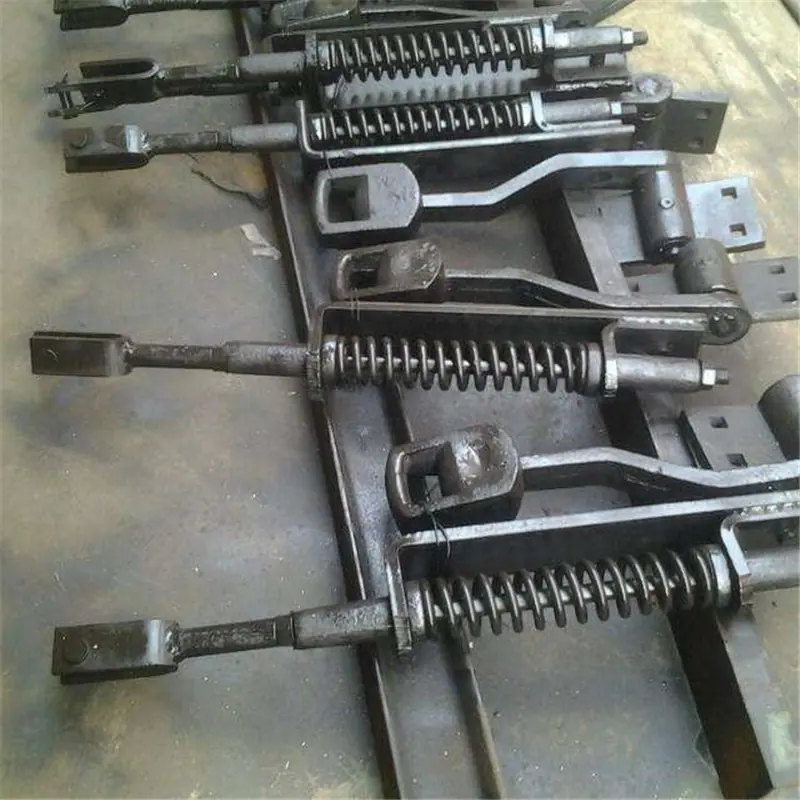

O interruptor de mola SL-120 (abreviado como interruptor) é um dispositivo para comutação manual de desvios. Ele usa a tensão da mola para mudar o desvio para a posição reversa e mantê-lo na posição reversa. É adequado para desvios que são propensos a "falha de emperramento" e não danificará o equipamento quando o desvio estiver emperrado. Ele inserirá o eixo de travamento no orifício de travamento na base e adicionará uma trava para travar o desvio na posição reversa, o que é benéfico para a segurança ao dirigir pelo desvio.

Recursos do produto switchman manual:

1. A alça pode ser estendida em 290 mm. Quando a resistência de comutação do interruptor não é grande, a alça pode ser encurtada. Caso contrário, a alça pode ser estendida. Para reduzir o curso da alça, a alça pode ser girada 180 graus para facilitar a operação manual.

2. A expansão, contração e rotação acima mencionadas são conseguidas levantando os dois pinos elásticos na manga do punho, ajustando-os e depois baixando-os.

3. Para superar a resistência à tração, a cabeça do cabo é projetada com uma estrutura deslizante centrada na bola, que permite uma tração flexível.

4. O fuso central giratório em ângulo reto é equipado com rolamentos para melhorar a vida útil e a precisão do produto.

5. Buchas feitas de materiais autolubrificantes são instaladas entre todos os furos do eixo giratório.

6. A conexão entre o tirante e a chave usa um ajustador fino. Após a instalação, durante o uso, a abertura da chave e o contato próximo podem ser ajustados sem remover o pino de conexão.

Manutenção manual do switchman:

1. Durante o uso, certifique-se de que todos os fixadores estejam completos, os parafusos estejam apertados e o braço do contrapino esteja aberto em um ângulo especificado para evitar que caia.

2. A folga de desgaste de cada pino de conexão no orifício não deve ser superior a 1 mm. Se a folga for muito grande, o pino de conexão deverá ser substituído a tempo.

3. Durante o processo de comutação de participação, deve-se garantir que todas as peças se movam suavemente, girem com flexibilidade e que não haja emperramento.

4. O óleo deve ser aplicado regularmente entre cada pino e furo, e entre a cabeça do cabo e a superfície deslizante para manter uma boa lubrificação.

Precauções manuais do comutador:

Deslocamento linear máximo da haste de tração: 209mm

A distância central entre os dois dormentes no local de instalação é de 650 mm, e a distância entre as linhas centrais dos dormentes no tirante e na ponta do garfo é de 350 mm

Quando instalada no meio de uma linha ferroviária de via dupla, a alça ajustável deve estar ≥2250 mm de distância da linha central das linhas em ambos os lados.
