DW Hidráulico de Posto Único Alta Resistência Alta Resistência Posto Hidráulico Suporte de Pista Posto Hidráulico Único

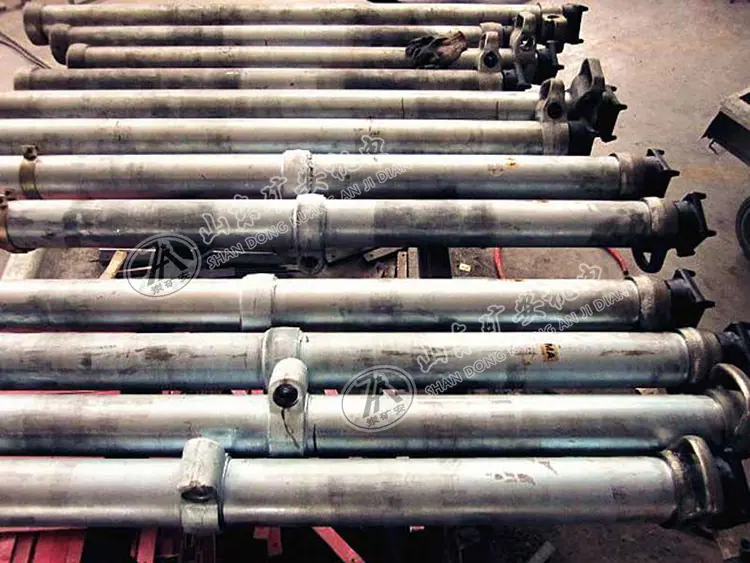

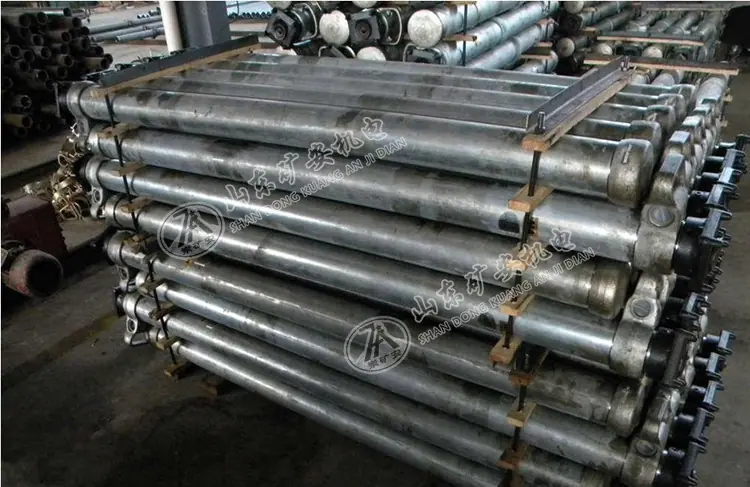

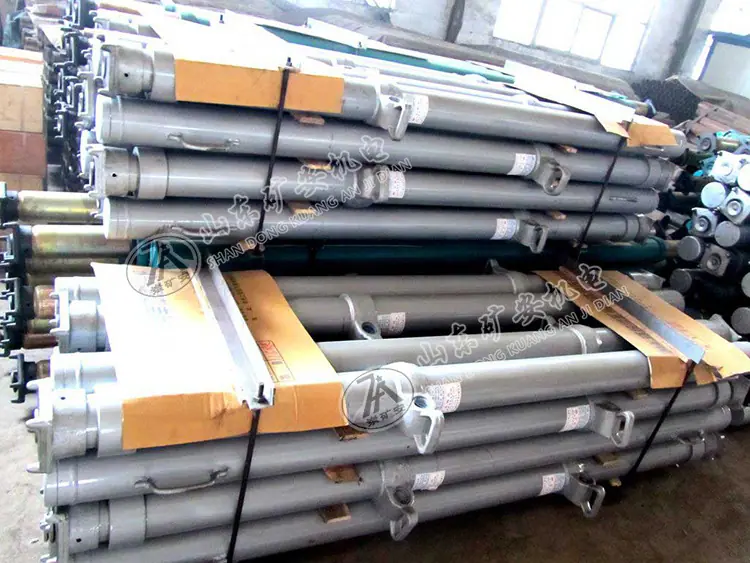

A escora hidráulica única DW é uma escora de resistência constante, que pode ser combinada com várias vigas superiores e também pode ser usada como pilar principal. Ele pode ser usado para apoiar a placa superior de mineração de carvão mecanizada geral ou face de trabalho de detonação em minas de carvão, e também pode ser usado para suporte final de face de trabalho de mineração de carvão mecanizada abrangente ou outro suporte temporário.

Os escoras hidráulicas simples DW são combinados com vigas de topo articuladas de metal para os contornos ou tetos temporários de frentes de lavra geral mecanizadas e totalmente mecanizadas em minas de carvão. São adequados para frentes de lavra com inclinações de camada de carvão inferiores a 25°. Quando medidas necessárias são tomadas, também podem ser usados para frentes de lavra com inclinações de 25°-35°. Esta série de escoras hidráulicas simples possui boa estabilidade e vantagens de desempenho técnico excepcionais. Aumenta a altura de suporte individual da frente de lavra geral de minas de carvão de 2,5 metros para 3,5 metros. Camadas de carvão abaixo de 3,5 metros podem ser mineradas em altura total de uma só vez. Ao mesmo tempo, pode fornecer suporte de contorno e de avanço para frentes de lavra com espessura de camada de carvão abaixo de 4,5 metros.

1. O curso de trabalho é grande, o que é especialmente adequado para faces de trabalho com grandes mudanças na altura do telhado subterrâneo.

2. O pilar adota vedação de furo interno, que é resistente a choques e colisões subterrâneas e tem uma ampla gama de utilizações.

3. Nunca quebre. A soldagem por fricção é adotada e a solda nunca quebrará.

4. O suporte adota um novo tipo de dispositivo de vedação, que elimina o ponto de vazamento entre o pistão de suporte tipo DZ e o pistão, tornando-o seguro e confiável para uso.

5. Pode fornecer suporte horizontal.

6. Alta resistência e sem flexão.

Por exemplo, DW25-250/100:

D significa um único suporte hidráulico

W-Terceirização Representativa

25- é a altura máxima do suporte

250- é a resistência nominal de trabalho do suporte

100- é o diâmetro do cilindro de óleo do suporte

Modelo Resistência nominal de trabalho (kN) Pressão hidráulica nominal de trabalho (MPa) Força de suporte inicial (kN) Pressão hidráulica da estação de bombeamento (MPa) Altura máxima (mm) Altura mínima (mm) Curso de trabalho (mm) Diâmetro do cilindro (mm) Massa do fluido de trabalho (kg)
DW35-150/100 150 19,1 118~150 15~20 3500 2700 800 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 88
DW31,5-200/100 200 25,5 118~157 15~20 3150 2350 800 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 78,8
DW28-250/100 250 31,8 118~157 15~20 2800 2000 800 100 Emulsão a 2% contendo carvão 10 (M10) emulsificante (ou contendo emulsificante MDT10) 70
DW25-250/100 250 31,8 118~157 15~20 2500 1700 800 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 58
DW22-300/100 300 38,2 118~157 15~20 2240 1440 800 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 55
DW20-300/100 300 38,2 118~157 15~20 2000 1240 760 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 51,5
DW18-300/100 300 38,2 118~157 15~20 1800 1110 690 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 47
DW16-300/100 300 38,2 118~157 15~20 1600 1005 595 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 43,5
DW14-300/100 300 38,2 118~157 15~20 1400 900 500 100 Emulsão a 2% contendo carvão 10 (M10) emulsificante (ou contendo emulsificante MDT10) 40
DW12-300/100 300 38,2 118~157 15~20 1200 792 408 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 36,3
DW10-300/100 300 38,2 118~157 15~20 1000 685 315 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10)32
DW08-300/100 300 38,2 118~157 15~20 800 578 222 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 28,2
DW06-300/100 300 38,2 118~157 15~20 630 485 145 100 Emulsão a 2% contendo emulsificante carvão 10 (M10) (ou contendo emulsificante MDT10) 251
