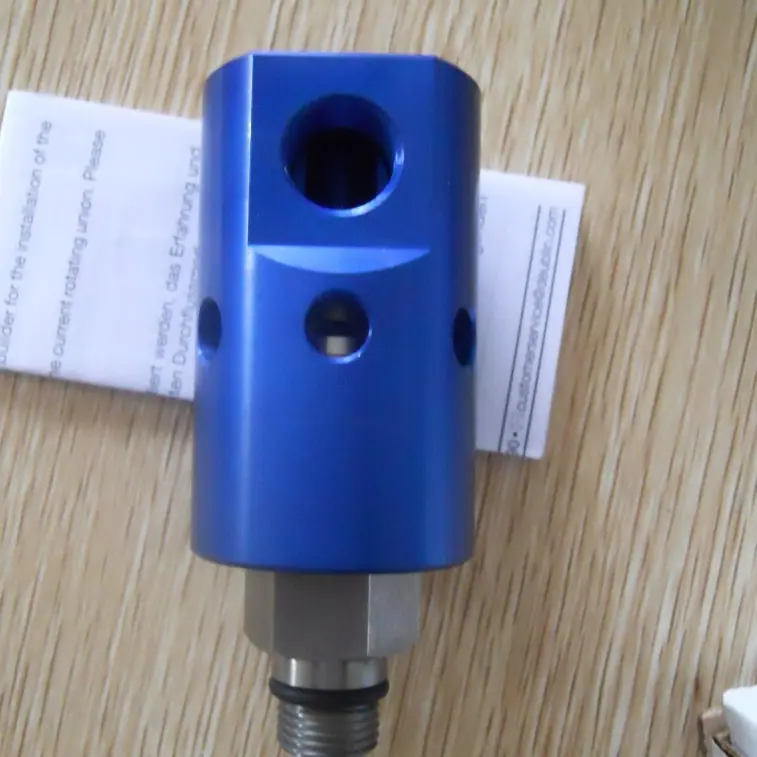

Modelo Principal 1116-029-143 Canal Único Junta Rotativa de Refrigeração DEUBLIN Fábrica Dubolin



Quatro Passos para Selecionar Corretamente as Juntas de Máquinas-Ferramenta

1 O suprimento da máquina-ferramenta usa uma única conexão (por exemplo, líquido refrigerante) ou múltiplas conexões (por exemplo, uma combinação de líquido refrigerante, gás e óleo hidráulico)?

Que tipo de líquido as 2 juntas rotativas devem transmitir?

3 Qual é a pressão máxima exigida?

4 Qual é a velocidade máxima do fuso necessária?

Notas para Projetistas de Máquinas-Ferramenta

Princípio de Funcionamento da Junta Rotativa

Vantagens dos Fusos com Refrigeração Interna (TSC)

Quase todas as máquinas-ferramenta modernas e centros de usinagem são equipados com o chamado "resfriamento de alto fluxo". Ferramentas de corte de alta velocidade requerem resfriamento e lubrificação simultâneos para reduzir o desgaste da ferramenta e prevenir o superaquecimento. O superaquecimento reduz a resistência da ferramenta. Sistemas de resfriamento de alto fluxo pulverizam fluido de corte na área ao redor da ferramenta de corte, próxima à peça de trabalho. No entanto, para muitas operações de usinagem, como fresamento e furação, não é mais eficaz pulverizar o fluido de corte diretamente na aresta de corte.

Sem líquido refrigerante, os cavacos se acumularão na canaleta de cavacos da ferramenta de corte, e a aresta de corte da ferramenta perderá sua dureza devido ao superaquecimento. Isso levará então ao desgaste da face de flanco da ferramenta e encurtará sua vida útil. A remoção deficiente de cavacos também afetará o acabamento superficial da peça de trabalho.

quantidade.

Para centros de usinagem equipados com Refrigeração pelo Eixo (TSC - Through-Spindle Coolant), o refrigerante pode ser entregue diretamente na aresta de corte através da ferramenta para reduzir o atrito e remover cavacos. O refrigerante flui axialmente para o eixo através de uma junta rotativa e diretamente para a fonte de calor via porta-ferramenta. Em comparação com sistemas de refrigeração por inundação, o TSC pode reduzir o custo de uso de ferramentas e refrigerante. Um melhor controle do superaquecimento da ferramenta também permite taxas de avanço mais altas, aumentando a produtividade.



Princípio de Funcionamento da Junta Rotativa



Juntas rotativas são componentes mecânicos de precisão para conduzir fluido ou meio de resfriamento. Elas transferem o fluido ou meio de resfriamento de uma fonte fixa, como uma bomba, para peças rotativas, como um fuso e suas ferramentas de corte. Fluidos de resfriamento típicos são à base de água, contendo 85-95% de água para resfriamento, 2-12% de agentes oleosos para lubrificar a aresta de corte e outras pequenas quantidades de produtos químicos para misturar água e óleo e outros fins. As juntas rotativas Dubolin também podem conduzir óleo/ar, conhecido como Lubrificação de Quantidade Mínima (MQL), bem como óleo de corte e até mesmo ar seco. O desempenho real da junta varia dependendo do modelo. Para mais detalhes, consulte a página do produto específica neste catálogo.

Em algumas aplicações de máquinas-ferramenta, as juntas rotativas também são usadas para fornecer fluidos ou gases a dispositivos de fixação ou sensores.



Componentes da Junta Rotativa



Conforme mostrado na figura acima, uma junta rotativa típica inclui: um rotor, que gira na mesma velocidade do fuso da máquina-ferramenta; uma parte não rotativa, que está em contato íntimo com o rotor para obter a vedação; um corpo, que conecta a mangueira de alimentação à parte não rotativa; e uma vedação, que impede o vazamento de refrigerante. As juntas com rolamento usam um ou mais rolamentos para conectar o rotor e o corpo. As juntas sem rolamento não usam rolamentos. Dependendo da aplicação, o corpo pode ter uma ou mais saídas.

1116-029-143

A vedação é o núcleo de uma junta rotativa e deve manter uma pressão muito alta durante a rotação em alta velocidade. Por exemplo, a 20.000 rpm, a velocidade de rotação da junta de refrigeração série Dubolin 1129 está próxima de 16 pés por segundo (5arroz/s), sua pressão líquida é de 2030 psi (140 bar).



Selo de Moagem de Precisão Dubolin

Para garantir vedação precisa, rotação suave e vida útil prolongada, as vedações Dubolin utilizam uma estrutura única de retificação de precisão e materiais compostos para alcançar uma lisura óptica de 2 bandas de luz (23 milionésimos de polegada ou 0,58 micrômetros). Além disso, todas as vedações Dubolin empregam o princípio de funcionamento de um material de silício para junta rotativa carbonizada de qualidade superior. Consequentemente, em comparação com outros materiais simples, as vedações Dubolin exibem excelente resistência ao desgaste e capacidades de prevenção de geração de calor. Finalmente, as juntas rotativas Dubolin apresentam um projeto de selo mecânico balanceado. Com esta tecnologia, a pressão de contato da vedação e a carga de empuxo axial no fuso são minimizadas, independentemente da pressão de trabalho. Isso reduz ainda mais o desgaste da vedação, prolonga a vida útil e melhora a confiabilidade do desempenho.



Aviso aos Usuários de Máquinas-Ferramenta

Requisitos Técnicos de Instalação

A instalação das juntas rotativas DuboLin é muito fácil. Para garantir a vida útil máxima e a confiabilidade da junta, os engenheiros de manutenção e técnicos de reparo só precisam seguir estas regras simples.

1. Para juntas rotativas instaladas em suportes de rolamento, conecte as mangueiras de alimentação e descarga da junta antes de instalar a junta no eixo. Caso contrário, ao apertar as conexões das mangueiras, os rolamentos da junta estarão sujeitos a momentos de flexão e poderão travar ou sofrer abrasão.

2. Limpe completamente a superfície de montagem do eixo antes de instalar o acoplamento. O furo de localização do eixo deve estar limpo, livre de cavacos, rebarbas e amassados. Caso contrário, o acoplamento ficará descentralizado e vibrará durante a rotação.

3. Certifique-se de que a mangueira de descarga desça pelo tubo sem nenhuma "ondulação", caso contrário, isso afetará a descarga correta. Se for um eixo horizontal, deve-se garantir que a mangueira de descarga da junta esteja na posição das 6 horas, apontando diretamente para baixo. Embora as juntas Dubolin sejam versáteis, elas não podem desafiar a lei da gravitação universal!

Abaixo estão exemplos de instalação correta e incorreta, juntamente com explicações sobre por que estão corretos ou incorretos.

2200-000-103

525-301-054480

1121-910-913

1139-015-700

155-139-152

20508-800

1690-000-170

1154-003-163

6200-001-115

F127-011C200

902-138-188

2620-502-940

555-037-199

755-731C

1101-195-343

557-050-198

857-001-102

355-204B222

657-000-116

1129-269-851

1005-020-155

557-000-199-144

355-204-222990

355-000-222366

1129-838-764

14100-03-222

6200-002-115

655-823-832

257-000-020043

157-130-152199

557-130C

1005-095-045

54-050-117

H107-079-C207730

1005-000-001

525-236

1114-929-930

355-897-223

6255-283-121

755-970-411

9100-001-103-400

7100-841

B57-083-136

2620-520-157

1479-400

1116-426-119

55-000-008030

655-746-116

257-130-012

7100-1026

354-260-179

357-000-222347

557-000-198221

1111-002-105
1116-600-463

1116-048-064

1116-029-143

1116-048-463



1116-485.463



1116-580-343



1116-600-059



1116-640-463



1116-610-463



1116-090-059



1116-090-064



1116-090-463



1116-516-463



1116-555-463



1116-987-463

555-385-765899

355-246-235

1205-000-586

557-000-179

255-000-168-551

655-527-125

1121-410-493

157-000-002

555-016-154

1139-035-327

902-555-187

355-021-315

BE-32007-08-24

57-065-094

20512-750

557-000-395

157-000C

6250-002-115

355-305-017

1129-848-764

BE-32010-08-24

14075-04-447

D25-004-214

6250-030-300

1790-001-113

1690-000-168

1116-600-059

1102-070-104

1579-001

1121-300-345

AP12-010-210

1116-090-463

155-000-021

555-000-201

355-000-002

1379-160

1005-247b001

1005-247-001

2117-002-116

1790-002-114

250-685-445

525-086-054

1109-044-212

1116-485-463

157-000B151

2300-001-105

151-130-151

AP10-011-214

902-120-188

1101-235-238

250-094-002

D20-003-210

555-000-198

357-045-223

31A2AV30 DC24V

1109-021-188

355-000-222347

6507-230-131032

6507-230B131032

1109-770-644

755-634-635

255-032-003

1205-245-226

1116-090-143

255-269-458-368

57-000-001

7100-852

157-000-151

357-000-223

255-022-003

557-130-198

1116-090-059

1109-053B188

1139-032-301

357-130B222

527-130B054

D8-003-211

AP8-010-210

527-000-001

1116-090-043

55-000-002

525-000-054079

257-050-284

527-000-055

QC 0800-24-60

57-000-094446

657-045-198

1115-009-386

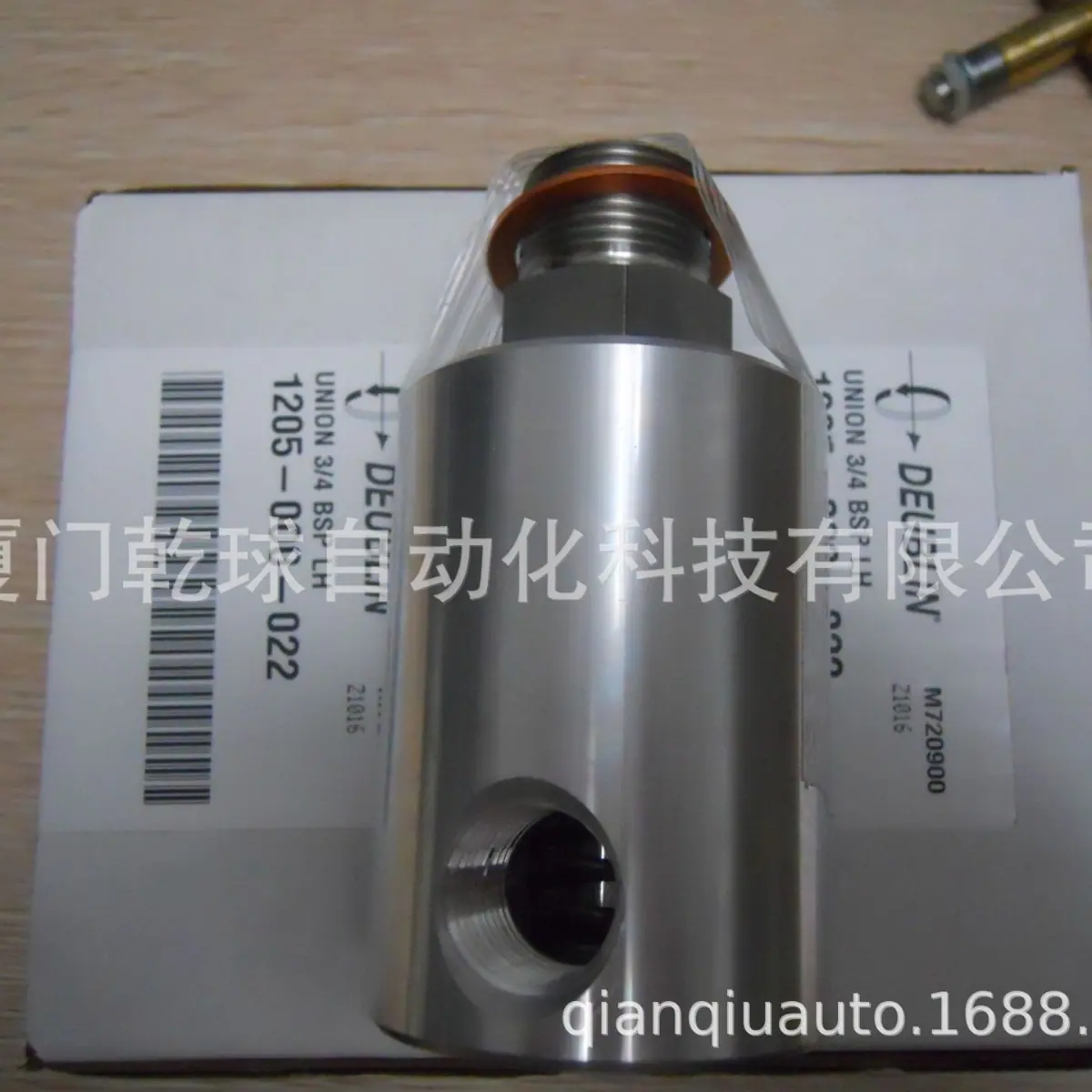

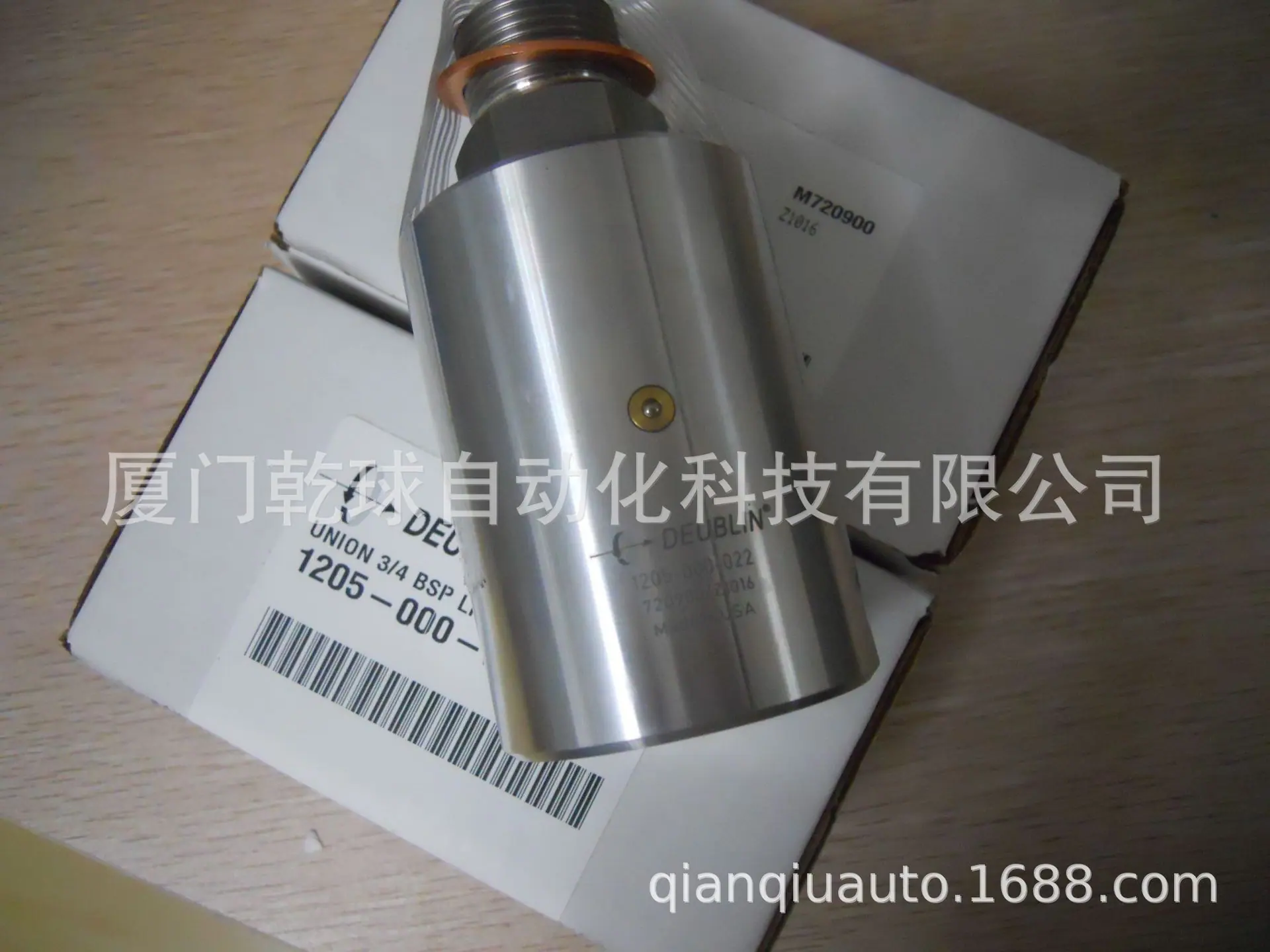

1205-000-022

155-000-001012

525-000-054

355-000-B222

355-000-222

1101-235-259

251-371

55-905-094

1117-490-493

157-050-022

257-130-284351

157-130-151581

251-351

155-581

257-000-003

255-262-459

6405-031C

H67-159B-200781

H40-091B-200729

H67-159-200781

6255-273-559

355-017-215

1790-001C114

1115-241-430

255-265-487

357-000-222

255-269B458

357-000B222

55-1003-007

1205-000-012

250-094-020

QBC-5400-16-50

QBC-5400-16-51

357-000-074

1379-460

157-000-001012

355-000-235

1108-058-212

250-094-285

555-385-765

155-972

555-000-001

2620-040-252

BC-54000-40-60

57-000-095120

555-413-765

357-000C

7100-739

7100-741

555-509-198

157-045-120

555-000-396

155-000-152199

1115-009-403

157-083-125972

350-912

451-173

1115-179-345

AP10-010-210

557-130B199

1116-555-578

250-094-459

1379-160C

557-000-200

902-489

21-001-121

1109-038-188

527-050-002

1154-003-137

1005-000-037

Exemplo de Instalação Correta

A DEUBLIN USA é uma empresa com uma cultura corporativa humanista. Com uma atitude de trabalho rigorosa, cada produto passa por inspeção antes de sair da fábrica, e nenhum produto não qualificado é jamais permitido ser enviado. A rastreabilidade da qualidade de um produto reflete, em última análise, a cultura da empresa. Produtos de alta qualidade trazem um fluxo contínuo de clientes fiéis. Bons produtos falam por si mesmos, e bom serviço traz alegria. A empresa está constantemente refletindo, inovando e se reformando. Com a segurança, conveniência e eficiência energética para o uso do cliente como premissa, busca o fornecimento de produtos ainda melhores para os fabricantes. Buscamos o desenvolvimento de longo prazo, não ganhos de curto prazo. A cooperação é para benefício mútuo, não lucro individual. Clientes fiéis são os promotores da empresa.

Pessoal dedicado de Xiamen, serviço dedicado. Comunicação paciente antes das vendas, inspeção rigorosa das placas de identificação do produto durante as vendas, equipe técnica após as vendas, permitindo que você use com confiança, conforto e tranquilidade.

Juntas rotativas DEUBLIN americanas, uma junta rotativa é um dispositivo de vedação de conexão que introduz fluidos de uma tubulação estacionária em um dispositivo rotativo ou alternativo e, em seguida, os descarrega da junta rotativa, referida como "junta rotativa". As primeiras juntas rotativas usavam vedações de gaxeta, onde enchimentos como corda de cânhamo ou corda de amianto eram enrolados nas partes rotativas. Devido à necessidade de substituir constantemente o enchimento durante longas horas de trabalho, alguém inventou componentes de vedação resistentes ao desgaste para evitar tais problemas. Este é o protótipo da junta rotativa de hoje. Mais tarde, as pessoas adotaram um dispositivo planar, usando carbeto de silício para resolver eficazmente o problema do desgaste planar.

Precauções de Uso e Instalação:

1. Por favor, preste atenção à velocidade e à força durante a instalação.
2. Antes da instalação, verifique os tubos quanto a impurezas.
3. Não exceda a velocidade, pressão, temperatura e faixa de meio especificadas pelo fabricante. Por favor, confirme as condições de uso no local com o pessoal técnico antes da compra..
4. Após conectar a mangueira flexível, instale a junta giratória no eixo principal.
5. A junta rotativa individual pode ser fixada com uma morsa para conectar a mangueira.
6. Não compre com tubos rígidos
7. Instale a junta articulada na extremidade
8. Conecte a mangueira ao sistema de alimentação, garantindo que a junta giratória não seja submetida a estresse de tração.
9. Quando é necessária uma curva de grande ângulo para uma mangueira em um espaço confinado, o seguinte deve ser usado:45grau ou90Juntas rígidas para prevenir estresse desnecessário

10.Verifique se a junta rotativa não produz vibração ou trepidação durante a rotação.

11.O tubo de drenagem deve ser direcionado para baixo, em estado de6A posição do relógio.

12.Xiamen Qianqiu Penggong24Serviço completo 24 horas.
