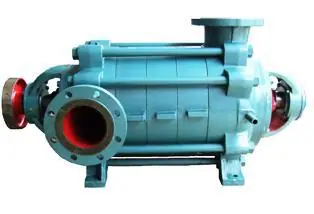

Bomba Centrífuga Horizontal Auto-Balanceada Multiestágios Chenglong Md100D-45 para Rejeitos de Planta de Lavagem de Carvão, Fábrica de Bombas de Água de Dongguan

Esta série de bombas é uma bomba centrífuga segmentada horizontal de sucção única e múltiplos estágios. Adota um modelo hidráulico de produtos de alta eficiência e economia de energia recomendado para uso nacional e possui vantagens como alta eficiência, ampla faixa de desempenho, operação segura e estável, baixo ruído, longa vida útil e instalação e manutenção convenientes.

O produto é adequado para bombear água limpa sem partículas sólidas (abrasivas) e sem matéria em suspensão, ou outros líquidos com propriedades físicas e químicas semelhantes à água limpa. Ele também pode ser usado para bombear água quente, óleos, meios corrosivos ou abrasivos, etc., alterando o material da bomba (ou o material das partes molhadas da bomba), o tipo de selagem e adicionando um sistema de resfriamento.

A pressão de entrada permitida da bomba é inferior a 0,6 MPa.

De acordo com seu escopo de uso, são divididos principalmente nos seguintes tipos:

Tipo D: Usado para transportar água limpa ou líquidos com propriedades físicas e químicas semelhantes à água limpa, isentos de partículas sólidas e com temperatura inferior a 80℃. Adequado para projetos de mineração, industriais e de abastecimento e drenagem de água urbana.

Tipo DF: Usado para transportar líquidos corrosivos que não contêm partículas sólidas e têm uma faixa de temperatura de -20℃ a 105℃. Os usuários podem selecionar razoavelmente o material da bomba, o tipo de selagem, a estrutura da bomba e determinar a capacidade do motor com base no nome, concentração, densidade específica, temperatura de operação e pressão de entrada da bomba do meio transportado.

Tipo DY: Usado para transportar óleos e produtos de petróleo que não contêm partículas sólidas, têm uma temperatura de -20℃~105℃ e uma viscosidade inferior a 120 centipoise.

Tipo MD: Usado para transportar água de mina neutra e outros esgotos similares com teor de sólidos ≤1,5%, tamanho de partícula ≤0,5 mm e temperatura de -20~80℃.

2. Significado do modelo:

Como D(DF、DY、MD)600-60×6

D ---- Representa uma bomba centrífuga multicelular para água limpa

DF ---- Indica bomba centrífuga multistágio resistente à corrosão

DY    ---- Representa bomba centrífuga de óleo multiestágio

MD ---- Indica bomba centrífuga multistágio resistente ao desgaste

600 ---- Indica que a vazão no ponto de projeto é de 600m³/h

60 ---- Indica que a carga nominal de estágio único é 60m

6 ---- Indica que o nível é 6

Como 150D30×7

150 ---- Indica que o diâmetro da porta de sucção da bomba é de 150 mm

D ---- Representa uma bomba centrífuga de água limpa de múltiplos estágios

30 ---- Representa a carga de estágio único no ponto de projeto da bomba é 30m

7 ----indica que o nível é 7

3. Características estruturais:

As bombas das séries D, DF e DY, MD são bombas centrífugas horizontais, de sucção única e multicelulares. O porto de sucção é horizontal e o porto de descarga é verticalmente para cima. As partes do corpo da bomba, como a seção de sucção, a seção intermediária e a seção de descarga, são conectadas entre si por parafusos de tração, e o número de estágios é selecionado com base na altura manométrica da bomba.

A parte rotora desta série de bombas é composta principalmente por impulsores, luvas do eixo, discos de balanceamento e outras peças instaladas no eixo. O número de impulsores depende do número de estágios da bomba. As peças no eixo são fixadas ao eixo como um todo por chavetas Woodruff e porcas do eixo. O rotor inteiro é suportado por rolamentos de rolos ou mancais de deslizamento em ambas as extremidades. Os mancais são determinados pelo seu modelo e não suportam força axial; a força axial é equilibrada pelo disco de balanceamento.

As vedações entre as seções de sucção, intermediária e de descarga da bomba são todas vedadas com selante ou anéis O-ring. A parte do rotor e a parte estacionária são vedadas com anéis de vedação, luvas do impulsor, etc. Quando o grau de desgaste dos anéis de vedação e das luvas do impulsor afeta o desempenho de trabalho da bomba, eles devem ser substituídos.

Existem dois tipos de formas de vedação do eixo: selos mecânicos e gaxetas. Quando a bomba utiliza uma gaxeta, a posição da prensa-gaxeta deve estar correta e o aperto da gaxeta deve ser apropriado, para que o líquido possa vazar gota a gota. Vários elementos de vedação da bomba são instalados na câmara de vedação, e água a uma certa pressão é introduzida na câmara para servir como selagem de água, resfriamento de água ou lubrificação de água. Uma luva de eixo substituível é instalada na vedação do eixo para proteger o eixo da bomba.

A bomba permite que o rotor se mova axialmente dentro do corpo da bomba durante a operação. Este tipo de bomba geralmente usa rolamentos de esferas/rolos e uma estrutura de lubrificação com graxa (bombas tipo D85-67 e D155-67 podem usar mancais deslizantes e estrutura de lubrificação a óleo, ou rolamentos de esferas/rolos e estrutura de lubrificação com graxa).

Esta série de bombas é acionada diretamente pelo motor principal através de um acoplamento elástico. Visto da direção do motor principal, a bomba gira no sentido horário.

（Se o usuário tiver requisitos especiais para os materiais e a estrutura da bomba, por favor, consulte nossa empresa. Nossa empresa pode alterar a direção da entrada e saída da bomba de acordo com as necessidades do usuário e pode alcançar estruturas e funções de múltiplas saídas para esta série de bombas.）

4. Material dos Componentes de Sobrecorrente:

Tipo D: As peças de sobrecorrente são de ferro fundido, e o eixo é de aço 45#;

Tipo DF: As peças contra sobrecorrente são divididas em aço fundido e aço inoxidável de acordo com os requisitos de uso, e o material é determinado com base na temperatura e corrosividade do meio transportado;

Tipo DY: As partes em contato com o fluxo são divididas em ferro fundido, aço fundido e aço inoxidável fundido de acordo com os requisitos de uso, e o material é determinado com base na temperatura do meio transportado.

Tipo MD: O material das peças de sobrecorrente é ferro fundido resistente ao desgaste ou ferro fundido dúctil.
