Itália ROTOFLUX G32-2400-03F-800 Junta Rotativa Equipamento de Aquecimento por Rolo, Óleo de Transferência de Calor

Peng Gong: qianqiupdm entrou em contato comigo para perguntar sobre preços com desconto

Aparência da Junta Rotativa Série G

1. G= Série G [Junta Rotativa de Óleo Quente de Alta Temperatura], Vedação de Grafite Balanceada por Fole, Adequada para Óleo de Transferência de Calor, Água Quente de Alta Temperatura, Vapor
2. 32= EspecificaçõesG1¼" (1 e 1/4 polegadas) Fio
3. 2400= Código de estrutura interna, passagem única, estrutura com fole
4. 03F：

• 03 = Estrutura de montagem com flange (posicionamento da flange do invólucro,A carcaça não gira, o rotor gira com o rolo.）
• F = Tipo de montagem por flange (distinguido de R rosca direita / L rosca esquerda)

1. 800= Código de Configuração de Vedação: Grafite Padrão - Vedação de Aço Temperado, adequada para condições de operação com óleo de transferência de calor

• médio:Óleo de transferência de calor (óleo térmico), água quente de alta temperatura, vapor saturado de baixa pressão
• Temperatura máxima:185°C
• Pressão máxima: 10 bar
• Velocidade máxima:300 RPM (Equipamento de rolo de baixa velocidade)
• Interface: Rosca externa do rotor G1¼, conexão por flange na carcaça

III. Equipamento Aplicável (Cenários de Aplicação Principais)

1. Máquina de calandragem, rolo vulcanizador de borracha, rolo de silicone rolo aquecedor cilindro
2. Rolos aquecidos para laminadoras, revestidoras e linhas de produção de filmes
3. Cilindro secador de máquina de papel, rolo de laminação a quente para não tecido
4. Máquina de passar a quente, máquina de ajuste, rolo aquecido para processamento de couro
5. Todos os tiposAquecimento de circulação de óleo térmico rolo rotativo（Uso mais comum na indústria）

IV. Instalação e Uso

1. Método de Instalação (Tipo Flange 03F Destaque)

• Rotor (uma extremidade com rosca externa)→ Aperte emCabeça do eixo do rolo rotativo（Gira com o rolo）
• Extremidade da flange do alojamento→ Fixado ao rack,A carcaça não deve ser girada.，Travamento e posicionamento do parafuso da flange;
• Os tubos de entrada e saída de óleo de transferência de calor são conectados às portas laterais da flange do corpo;
• Deve ser modernizadoMangueira Corrugada de Metal Flexível, A conexão rígida de tubos rígidos é proibida, caso contrário, causará fratura operacional e desgaste rápido da vedação.

2. Procedimentos operacionais

1. A tubulação deve ser completamente limpa e o óleo de transferência de calor deve ser filtrado; impurezas desgastarão rapidamente a vedação de grafite.
2. esquentandoAquecimento gradual lento，Impacto instantâneo de alta temperatura é proibido;
3. Antes da primeira partida, purgue o ar das tubulações;
4. Não opere a velocidade próxima ao limite de 300 RPM por períodos prolongados. Recomenda-se mantê-la ≤250 rpm a longo prazo.
5. O funcionamento a seco é proibido; a superfície de vedação deve ser lubrificada continuamente com um meio.

3. Lembretes de Falhas Comuns

• Leve vazamento: Microvazamento normal da vedação de grafite; Gotejamento contínuo indica desgaste da vedação e requer reparo e substituição do anel de grafite;
• Aquecimento anormal: Puxada de tubo rígido, desvio coaxial excessivo.

5. Distinguir prioridades (evitar misturar compras)

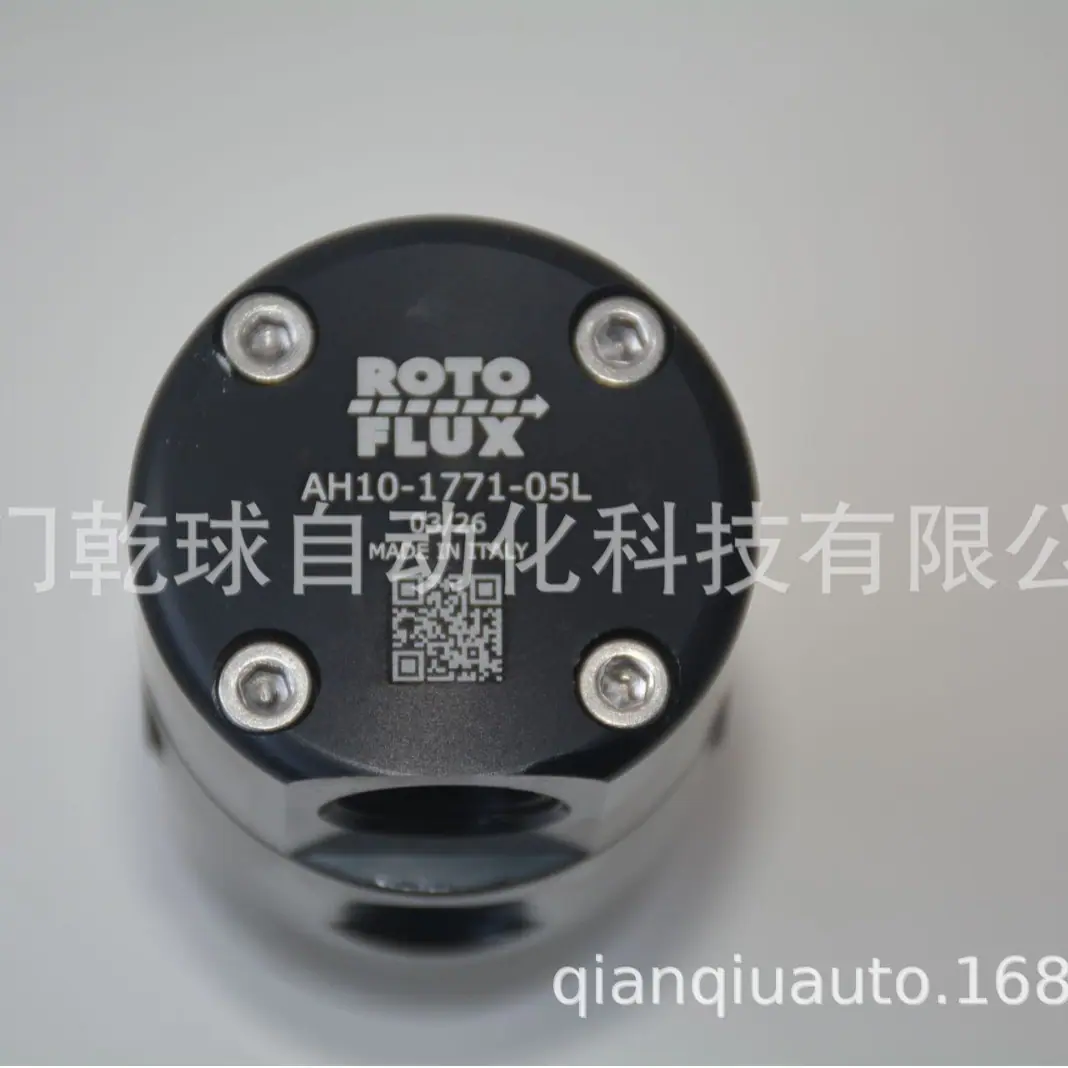

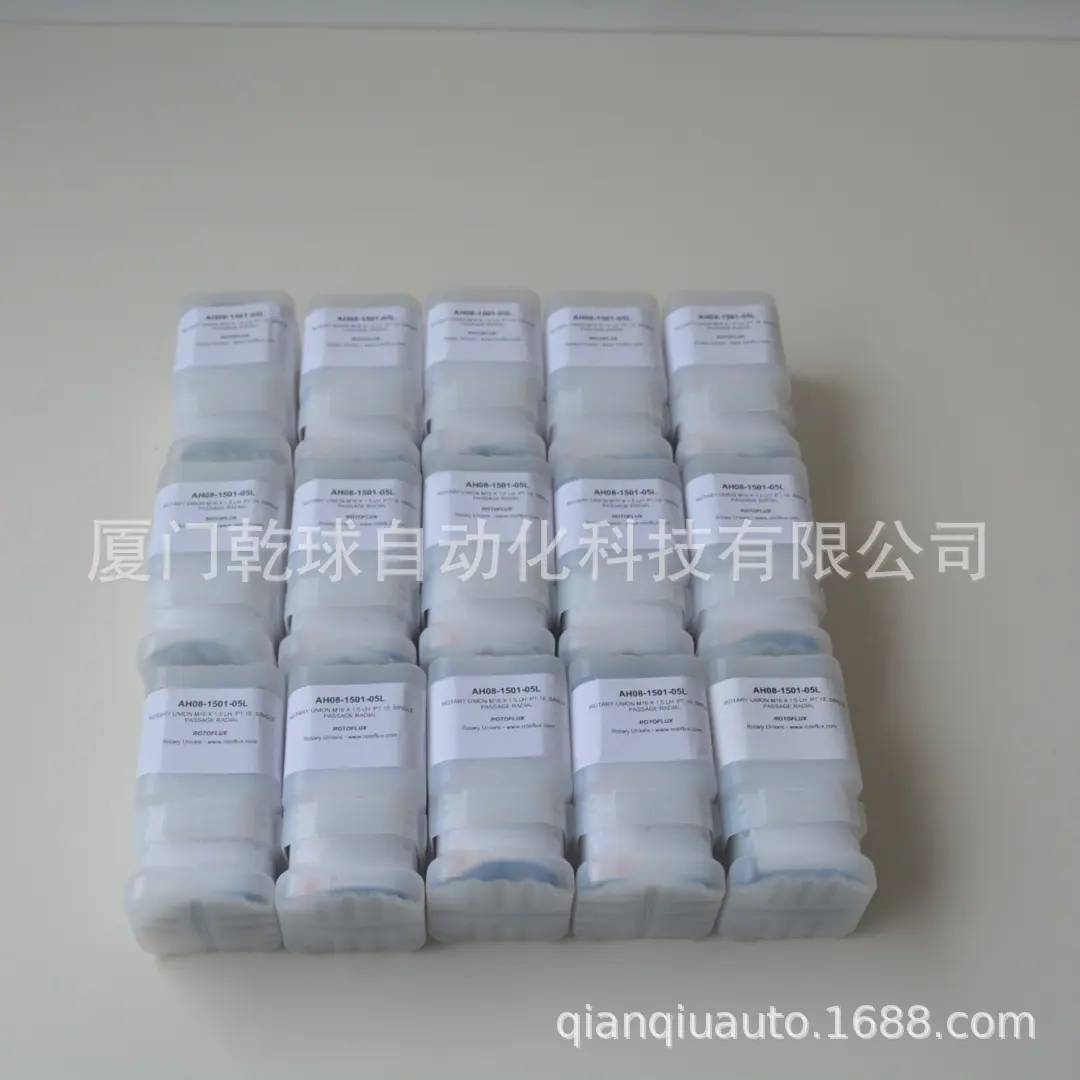

• A08-1501-05L / A10-1771-05L：Eixo de máquina-ferramenta, centro de usinagem, torno, com fluido de corte, alta velocidade
• G32-2400-03F-800：Equipamento de aquecimento por rolo, óleo de transferência de calor, baixa velocidade alta temperatura, não pode ser usado para máquinas-ferramenta!
