VQ647H Válvula de Esfera com Porta em V Pneumática Válvula de Esfera Reguladora com Porta em V Pneumática Válvula de Esfera com Porta em V Pneumática

1. Introdução do produto

Válvula de Esfera de Controle Pneumática com Porta em V é uma válvula de controle industrial que combina as características de controle de uma válvula de esfera e uma válvula borboleta. É adequada para sistemas de tubulação com pressão nominal de PN1.6~10.0MPa e pode manusear diversos meios, como água, vapor, óleo e suspensões contendo fibras ou partículas sólidas. Este produto utiliza um atuador pneumático para acionar a rotação de uma esfera com um entalhe em forma de V, alterando assim a área de fluxo interna para alcançar a regulagem e o controle da pressão e da vazão do meio na tubulação.

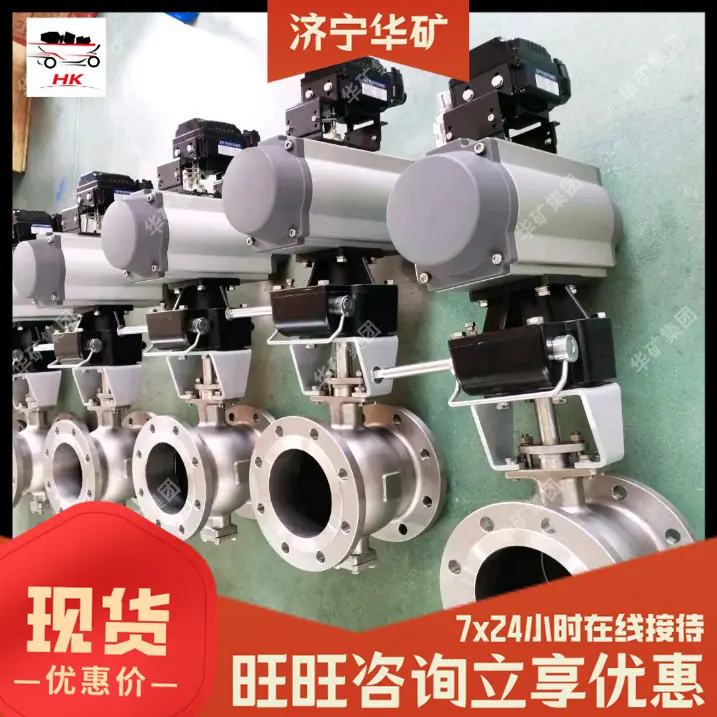

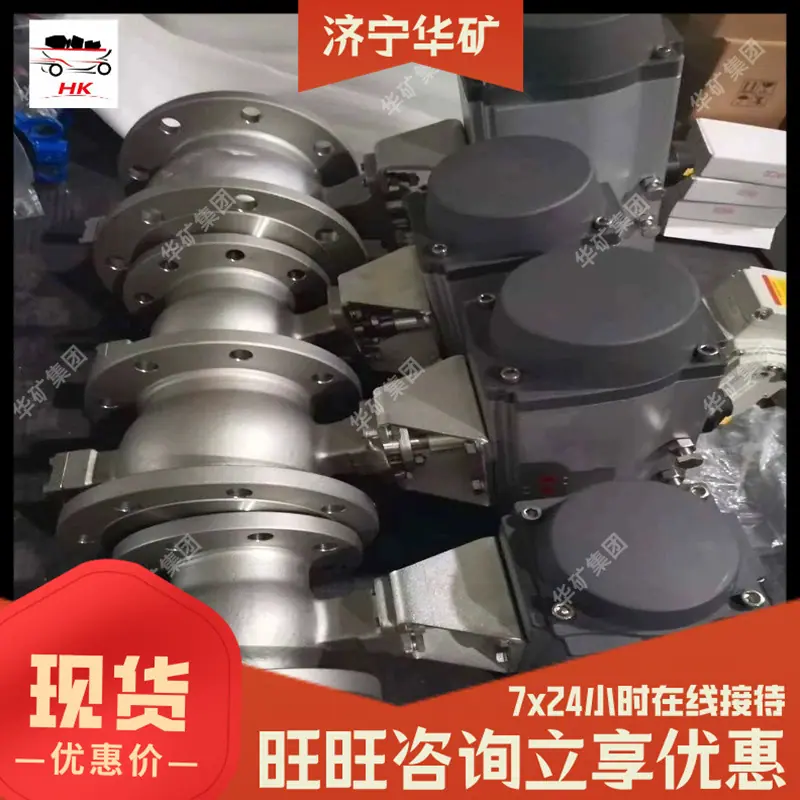

Sua estrutura principal consiste em duas partes principais: o atuador pneumático e o corpo da válvula de porta em V. O atuador pode ser selecionado entre um acionamento de cremalheira e pinhão ou uma estrutura de cilindro de pistão, suporta instalação tanto vertical quanto horizontal e também pode ser equipado com acessórios como posicionadores e válvulas solenoides para integração em sistemas de controle de automação industrial. O material do corpo da válvula pode ser selecionado entre aço carbono WCB, aço inoxidável 304/316, etc., de acordo com as condições de operação. O diâmetro nominal abrange DN25~400mm, e os tipos de conexão incluem flange e tipo wafer, adequados para cenários convencionais de controle automático em múltiplas indústrias, como petróleo, química, fabricação de papel, geração de energia, metalurgia, farmacêutica e proteção ambiental.

2. Classificação do Produto

Classificado por tipo de vedação: Tipo com vedação macia: Utiliza materiais como PTFE e PTFE reforçado como par de vedação, adequado para condições operacionais de baixa pressão e temperatura normal, exibe desempenho de vedação estável e é adequado para tubulações de fluidos limpos, como água convencional, óleo e vapor. Tipo com vedação dura: A parte de vedação é tratada com um processo de soldagem por sobreposição metálica, pode se adaptar a condições operacionais de alta temperatura e alta pressão, tem boa estabilidade operacional a longo prazo e é usado principalmente em cenários com fluidos complexos, como alta viscosidade e contendo partículas.

Classificado pela forma de ação do atuador: Tipo de ação simples: O atuador possui um mecanismo de retorno por mola embutido, que pode retornar automaticamente à posição totalmente aberta ou totalmente fechada de acordo com o estado predefinido quando o fornecimento de ar é interrompido, adequado para tubulações de processo com requisitos de intertravamento de segurança. Tipo de ação dupla: O pistão se move impulsionado pela diferença de pressão entre as duas câmaras de ar, fornecendo torque de saída estável. Com um posicionador de válvula, pode-se obter controle proporcional preciso, e é frequentemente usado em circuitos de produção contínua que requerem precisão de controle.

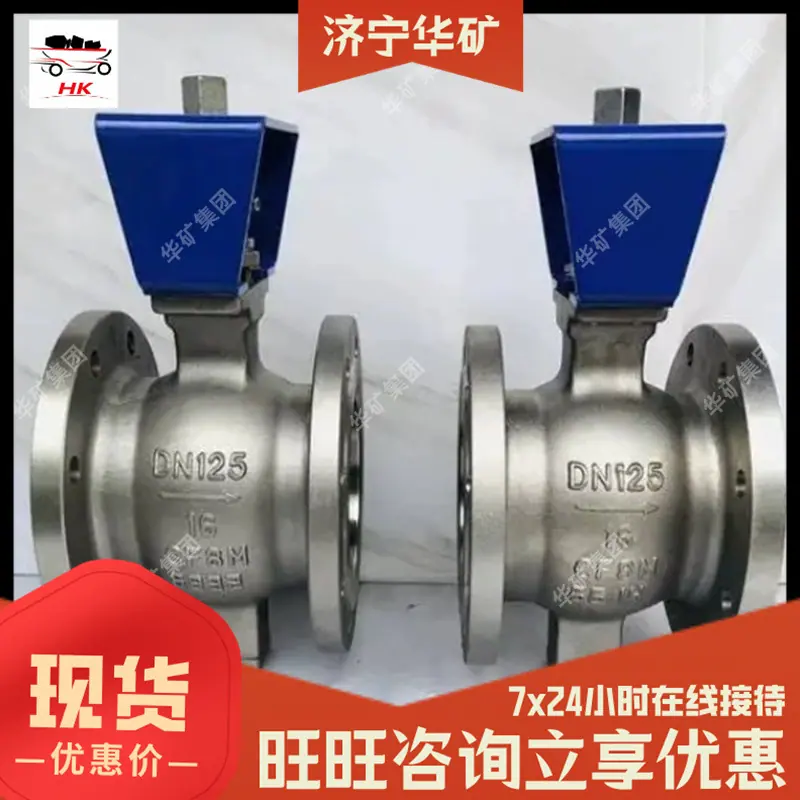

Classificadas pela estrutura do corpo da válvula: Tipo esfera flutuante: Estrutura relativamente simples, boa adaptabilidade de vedação, mais usada em tubulações convencionais com pressão média e baixa e diâmetros pequenos a médios. Tipo esfera fixa: A esfera é suportada por mancais em ambos os lados, possui menor torque de operação, boa estabilidade durante a operação e é adequada para cenários de tubulações industriais com alta pressão e grandes diâmetros.

3. Vantagens do produto

Boa adaptabilidade do desempenho de regulagem: O design do núcleo esférico com entalhe em V fornece características de vazão de percentual aproximadamente igual, com uma relação ajustável de até 300:1. Ele pode manter um desempenho de controle relativamente estável em uma ampla faixa de variações de vazão e também pode alcançar uma regulagem suave em condições de baixo fluxo.

Vazão média forte: O corpo da válvula adota um design de caminho de fluxo interno aerodinâmico, resultando em menor resistência ao fluxo. Sob o mesmo diâmetro nominal, um volume maior de fluido pode passar, tornando-a adequada para alguns dutos com requisitos de alta capacidade de vazão e reduzindo as especificações de seleção para válvulas correspondentes.

Bom desempenho em meios complexos: A ação de cisalhamento em forma de cunha formada entre o núcleo esférico em V e o assento da válvula durante a rotação pode cortar fibras e partículas sólidas finas no meio, reduzindo a ocorrência de impurezas que travam a cavidade da válvula e diminuindo a probabilidade de deposição de meio dentro da válvula. Adequado para tubulações que transportam suspensões contendo impurezas como polpa e esgoto.

Ampla gama de cenários de instalação aplicáveis: A estrutura geral é compacta e relativamente pequena, suportando métodos de instalação tanto verticais quanto horizontais. Pode ser adaptada a locais de tubulação com espaço limitado, reduzindo a dificuldade de instalação e construção.
