Interruptor de controle remoto sem fio de 12V, controle de energia da placa de controle da fechadura magnética, aprendizado, circuito DC, modificação 315m

Parâmetros técnicos:(Número de produto:KTNN-KG1201-B）

1.Tensão de Operação: CC12V
2、estáticoAtual:8mA
3、Frequência de operação: 315MHz, 433MHz (opcional)、Outras frequências podem ser personalizadas
4、carregarpoder:10A-2200C
5、Receba sensibilidade：-105dbm
6、Desvio de frequência: ± 0,2 MHz
7、codificaçãoCaminho：Aprendizado
8、Modo operacional：Corrida, Autotravante, Encaixável,

9、Método de modulação: ASK
10、Distância do controle remoto: 100M (em local aberto e sem interferência)
11、Tamanho da placa de circuito impresso：32milímetros*35mm*18milímetros

12、Tamanho da concha:40MM *40MM *25MM

fiaçãoilustrar：

1.+: Conecte ao polo positivo da fonte de alimentação de 12V;

2.-: Conecte ao polo negativo da fonte de alimentação de 12 V;

3.NÃO: terminal de saída; terminal normalmente aberto do relé;

4.COM: terminal de saída; terminal comum do relé;

5.NC: terminal de saída; terminal normalmente fechado do relé;

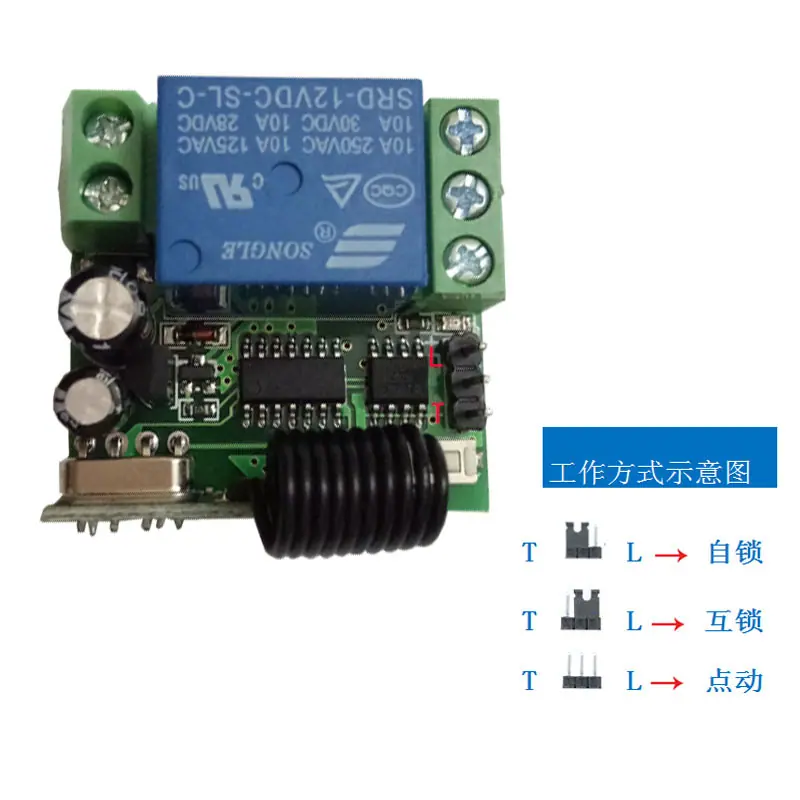

Seleção de função:

1.Definir para saída de pulso (inching): Remova a tampa do jumper na placa e não a utilize.

2.Definir para saída de travamento automático: Conecte os pinos "T" e o do meio com o jumper na placa.

3.Definir para saída intertravada: Curto-circuite o "L" e o pino do meio com a tampa jumper na placa.

Aprendendo a parear:

1.Ligue a placa de circuito, o LED acende.

2.Pressione o botão KEY na placa PCBA e solte o botão após o LED apagar.

3.Pressione qualquer tecla no controle remoto, o LED piscará.

4.Aprendendo a parear códigos OK.

Código original limpo:

1.Ligue a placa de circuito, o LED acende.

2.Pressione o botão KEY na placa PCBA e não o solte.

3.Após ver o LED piscar, solte o botão.

4.Limpar OK.

Explicação do Método de Saída:

1.Autotravamento: Pressione o controle remoto "A" uma vez, o relé é energizado. Pressione o controle remoto "A" novamente, o relé é desenergizado.

2.Trava: Pressione o botão "A" no controle remoto, o relé é energizado. Pressione o botão "B" no controle remoto, o relé é desenergizado.

3.Corrida: Pressione o botão "A" no controle remoto, o relé é energizado. Solte o botão "A" no controle remoto, o relé é desenergizado. Se você continuar pressionando, o relé permanecerá energizado até que você solte o botão "A" no controle remoto.

Precauções:

1. Não opere com a energia ligada. Desligue a energia quando estiver operando e ligue-a novamente após confirmar que tudo está correto.

2. Quando a voltagem do controle remoto estiver baixa, substitua a bateria a tempo (quando a voltagem da bateria do controle remoto estiver baixa, a distância do controle remoto geralmente fica menor).

3. Ao usar produtos eletrônicos sem fio, tome cuidado para evitar máscaras de metal, grandes dispositivos eletrônicos, campos eletromagnéticos e outras fontes de forte interferência para evitar que o controle remoto fique a uma curta distância do receptor ou não funcione corretamente.

4.Não use este produto eletrônico de forma anormal. O uso anormal reduzirá o desempenho e a vida útil do produto e, em casos sérios, danificará o produto e representará uma ameaça à sua segurança.

5.Se tiver alguma dúvida durante o uso do produto, entre em contato com nossa empresa em tempo hábil.
