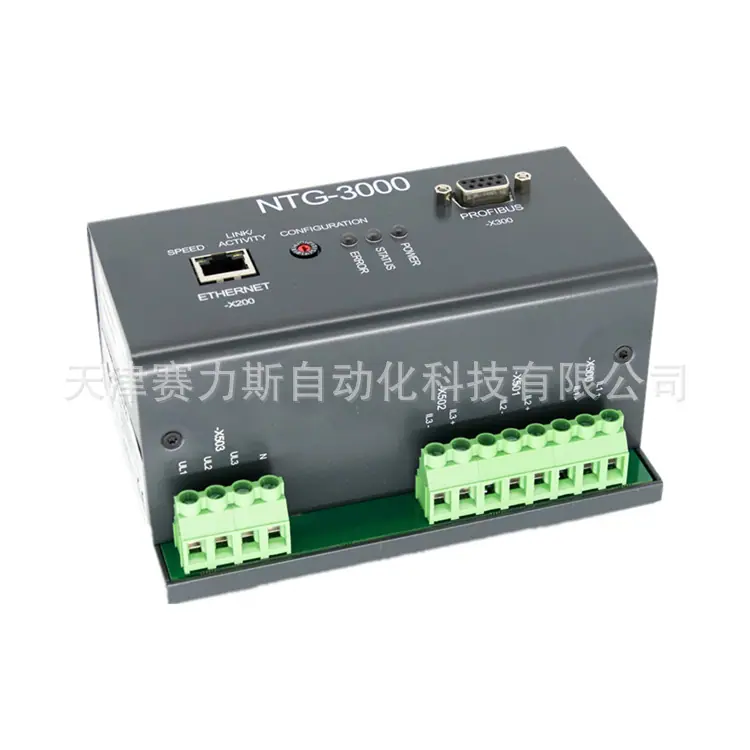

Sistema de aquisição de dados HSP sensor NTG-3000

Nome do Produto:PASsistema de coleta de dadosNTG-3000

Número de produto:NTG-3000

produtosintroduzir:

sistema de coleta de dadosO NTG-3000 digitaliza tensão e corrente analógicas trifásicas. A faixa de tensão é de ±120V CA e a faixa de corrente é de ±1A CA ou ± CA (comutável). Adicionalmente, existem duas entradas de medição analógica para sinais de 0-20mA e uma entrada analógica para tensão de 0-10V. Os dados registrados podem ser transmitidos para uma unidade de controle de nível superior para processamento através da interface Ethernet ou PROFIBUS integrada.。

Características de desempenho：

alta performance

parâmetro：

● Temperatura de armazenamento:-20°C a +70°C

● Temperatura de operação:0 a 50°C

● umidade(máx.): 85% (sem condensação)

● Nível de Proteção (Tipo de Invólucro):IP20

● Tensão operacional:+24V-20%; +10%

● Corrente de entrada (típica):120 mA

● Corrente de entrada (máx.): 250 mA

Tensão do gerador

● Resistência interna intermitente:500 kΩ

● Resistência interna em relação ao ponto neutro:250 kΩ

● Faixa de medição (linha a linha):100 V/110 V/120 V RMS

● Fim da faixa de medição:150 V rms（120 V rms+25%）

● Tensão de impulso（1 s）：1200 V

● Faixa de frequência de medição de tensão:50 Hz–60 Hz+/-20%

● Resolução:14 bits

● Precisão:0,5%

● Taxa de digitalização:100µs

● Consumo de energia a 100 V: 40 mW/fase

● Tensão de isolamento da entrada de medição adjacente:2,5 kV

Corrente do gerador

● Faixa de medição:1A/ rms

● Limite superior de medição:7 A RMS

● Corrente de partida（1 segundo）：50 A

● Alcance de frequência:50-60 Hz+/-20%

● Resolução:14 bits

● Precisão:0,5%

● Taxa de digitalização:100µs

● Consumo de energia a 5 A: máx. 250 mW/fase

● Origem: Alemanha
