Filtro de Ar do Circuito Principal Filtro de Ar do Circuito Principal AFF350-04 AFF550-10 AFF650-14

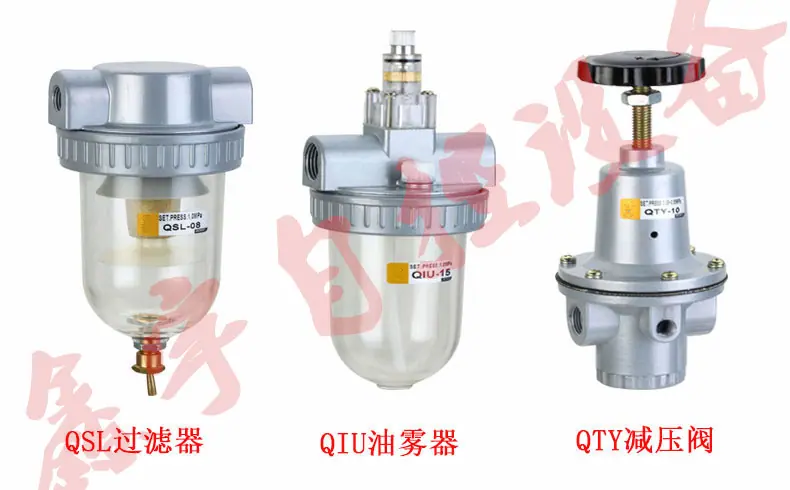

Em um sistema de transmissão pneumática, a unidade de tratamento da fonte de ar refere-se ao filtro de ar, regulador de pressão e lubrificador. Algumas marcas de válvulas solenoides e cilindros podem atingir lubrificação sem óleo (usando graxa para lubrificação), portanto, um lubrificador não é necessário! O nível de filtração é geralmente de 50-75μm, e a faixa de regulagem de pressão é de 0,5-10Mpa. Se for necessária uma precisão de filtração de 5-10μm, 10-20μm, 25-40μm e uma faixa de regulagem de pressão de 0,05-0,3Mpa, 0,05-1Mpa, os três componentes principais montados sem tubulação são chamados de unidade tripla. Os três componentes principais são dispositivos indispensáveis da fonte de ar na maioria dos sistemas pneumáticos. Eles são instalados perto do equipamento consumidor de ar e servem como a garantia final para a qualidade do ar comprimido. A ordem de instalação dos três componentes principais, de acordo com a direção da entrada de ar, é filtro de ar, regulador de pressão e lubrificador. O filtro de ar e o regulador de pressão podem ser combinados e chamados de unidade dupla pneumática. Eles também podem ser integrados para formar um filtro-regulador (que funciona da mesma forma que usar o filtro de ar e o regulador de pressão separadamente). Em algumas situações, névoa de óleo não é permitida no ar comprimido, portanto, um separador de névoa de óleo é necessário para filtrar a névoa de óleo do ar comprimido. Em resumo, esses componentes podem ser selecionados de acordo com as necessidades e podem ser usados em combinação.

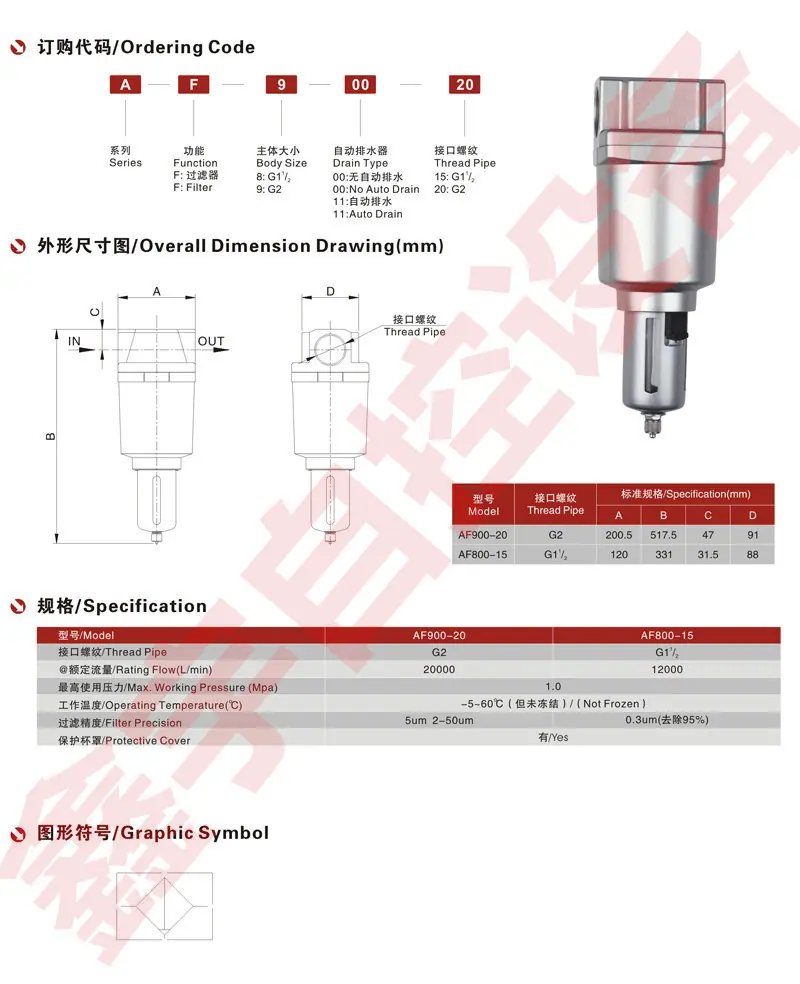

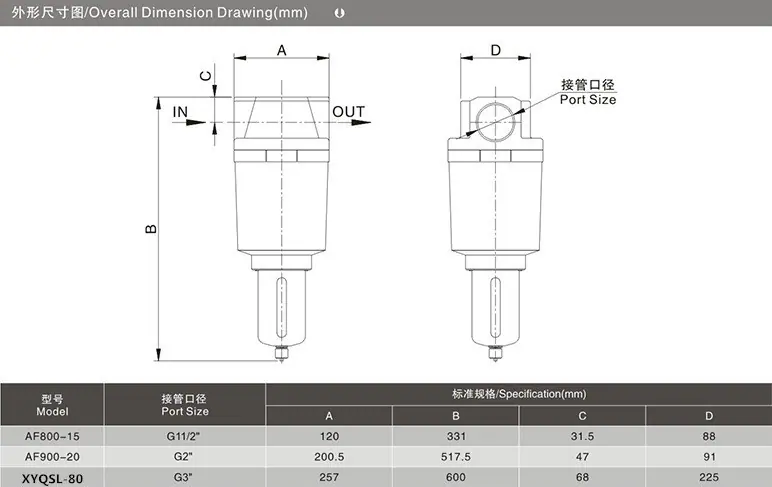

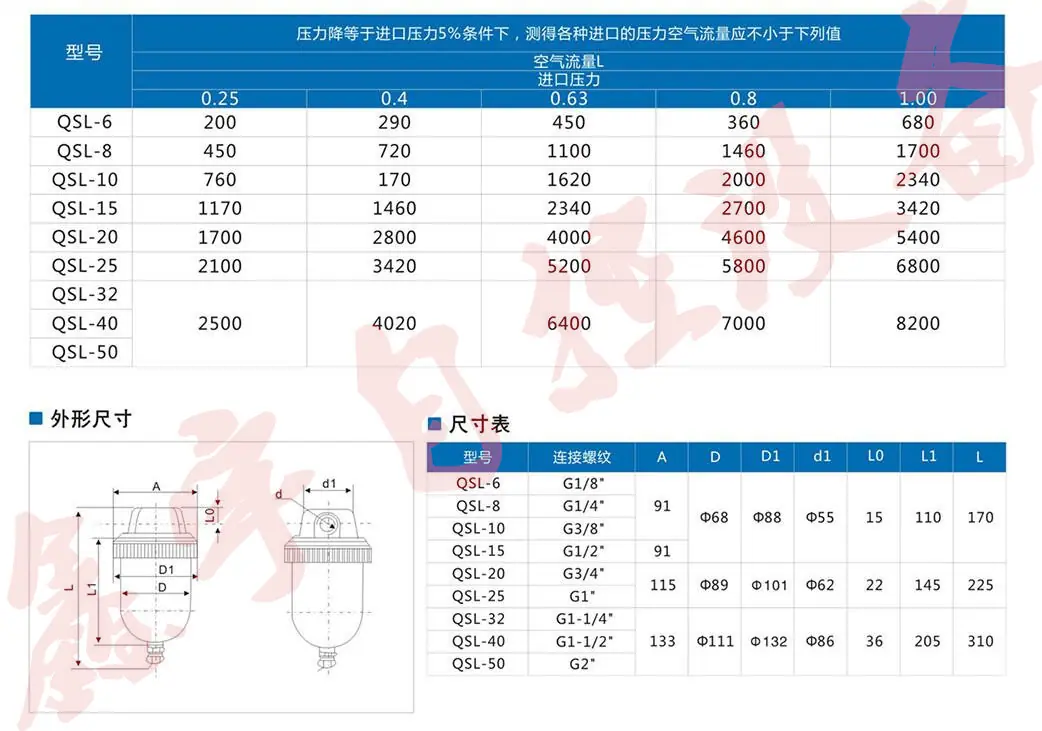

O filtro de ar é usado para limpar a fonte de ar e pode filtrar a umidade do ar comprimido para evitar que ela entre no dispositivo junto com o gás.

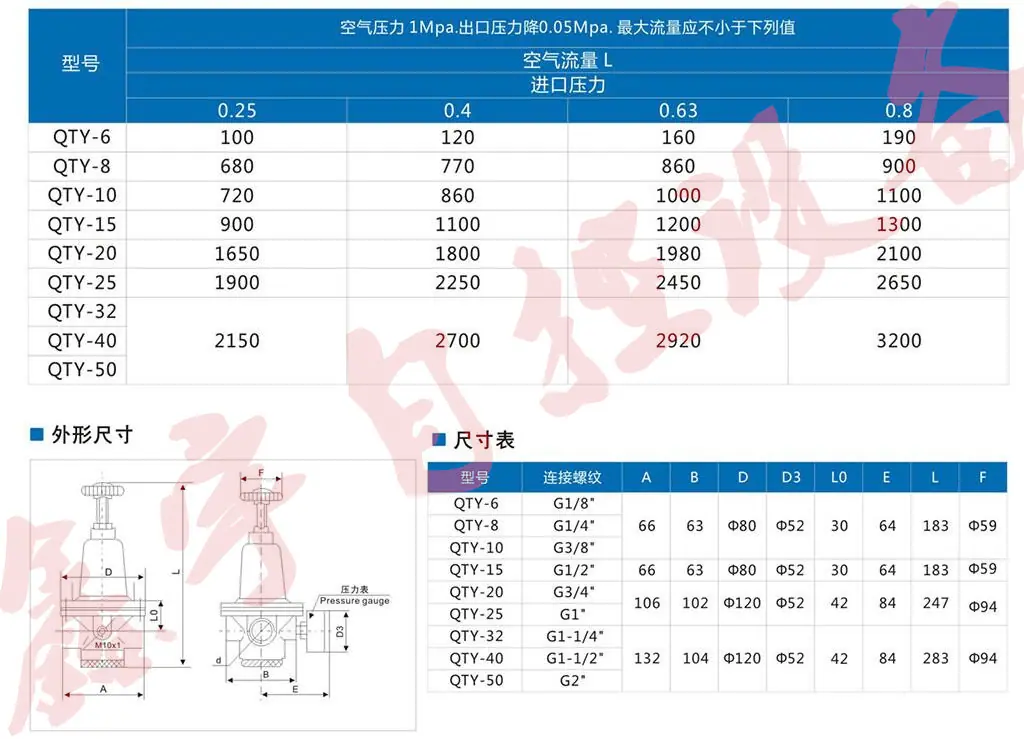

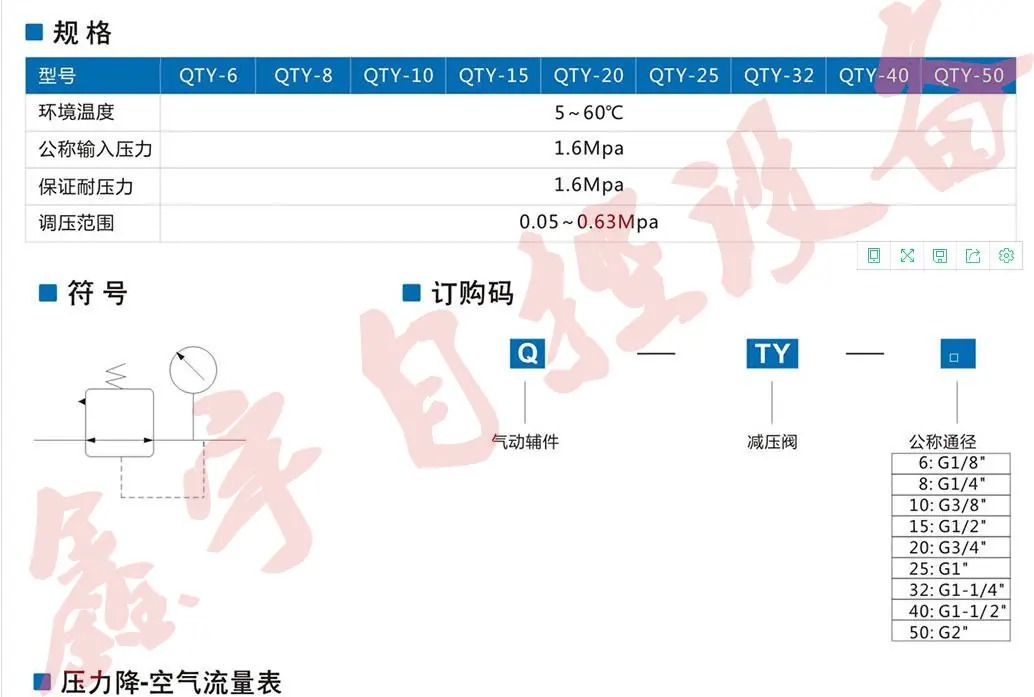

A válvula redutora de pressão pode estabilizar a pressão da fonte de ar, mantendo-a em um estado constante. Isso pode reduzir danos a componentes como válvulas ou atuadores causados por mudanças repentinas na pressão da fonte de ar. O filtro é usado para limpar a fonte de ar e pode remover a umidade do ar comprimido, impedindo que a umidade entre no dispositivo com o gás.

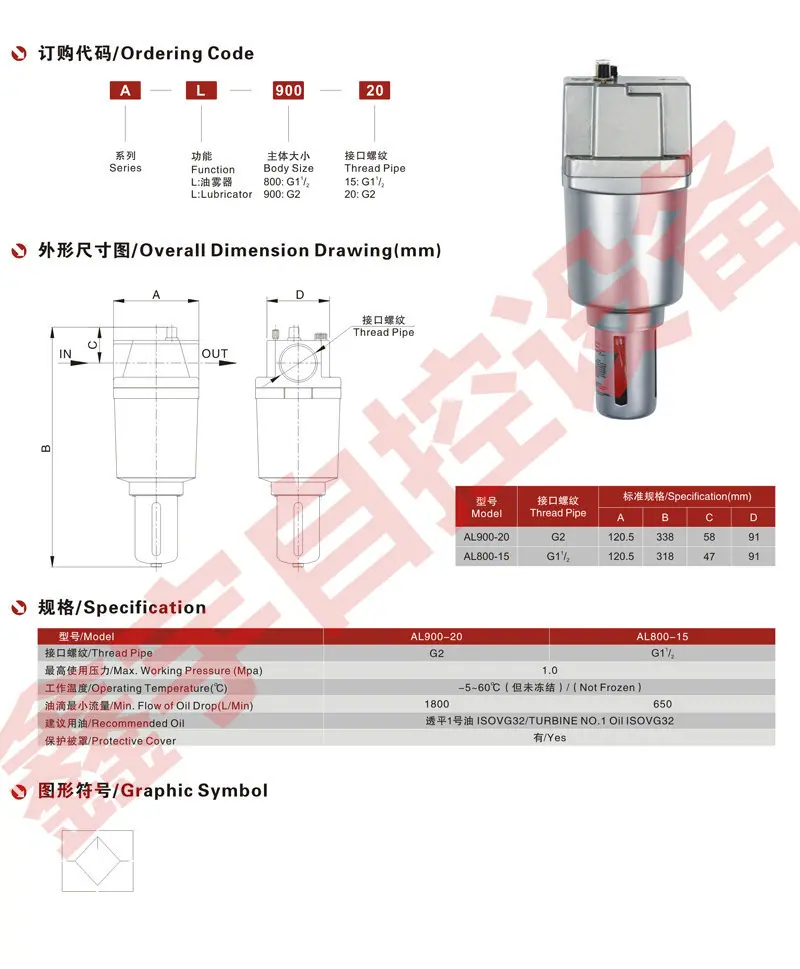

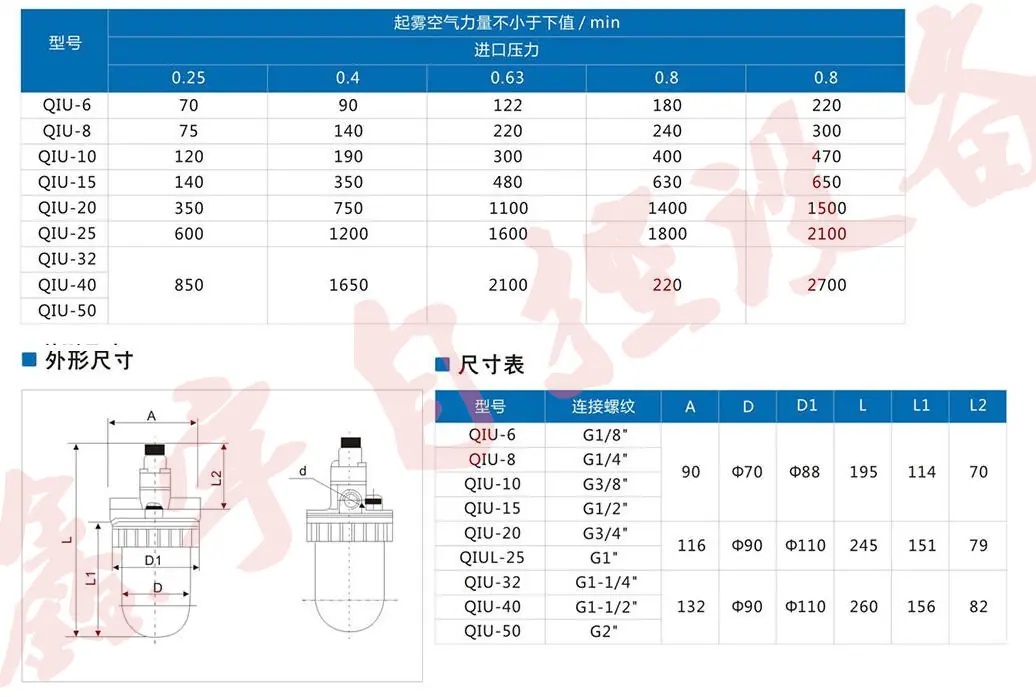

LubrificadorEle pode lubrificar as partes móveis do corpo da máquina e as partes que são inconvenientes para adicionar óleo lubrificante, aumentando assim a vida útil do corpo da máquina.

Instalar:

Instruções para uso de peças de tratamento de fonte de ar:

1、A drenagem do filtro tem dois métodos: drenagem pressurizada e drenagem manual. Ao drenar manualmente, drene até que o nível da água esteja abaixo do elemento filtrante.

2, Ao ajustar a pressão, puxe para cima e gire o botão antes de girá-lo e pressione o botão para baixo para posicioná-lo. Gire o botão para a direita para aumentar a pressão de saída e gire-o para a esquerda para diminuir a pressão de saída. Ao ajustar a pressão, ela deve ser ajustada gradualmente e uniformemente para o valor de pressão necessário e não deve ser ajustada em uma etapa.

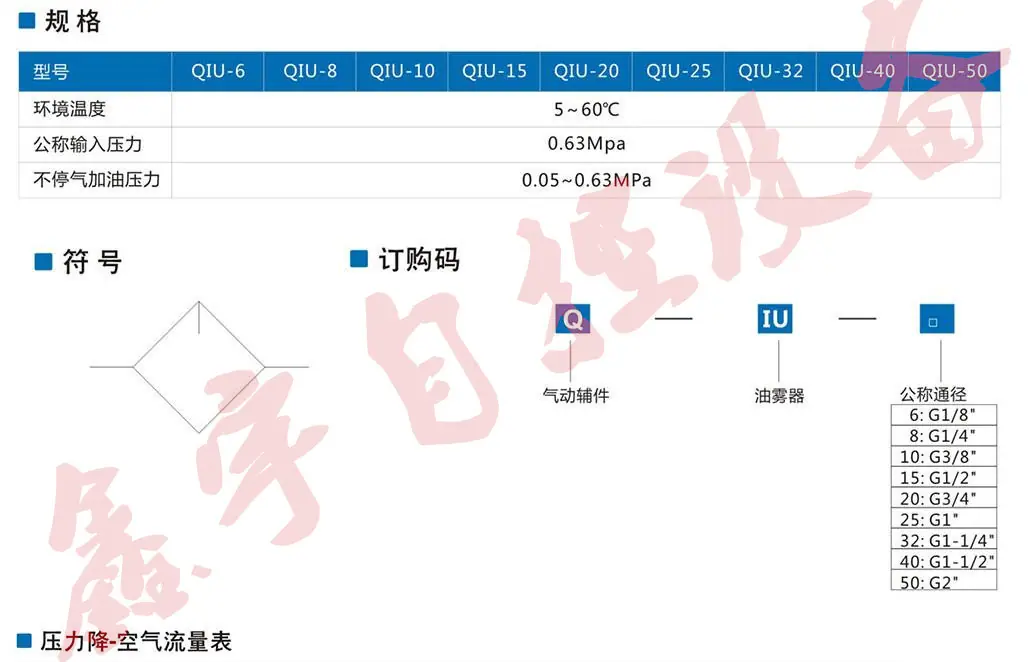

3. Como usar o alimentador de óleo: Use óleo para correia transportadora JIS K2213 (ISO VG32 ou equivalente) para o alimentador de óleo. Não encha o copo mais do que oito décimos. O número 0 indica uma pequena quantidade de óleo e 9 indica uma grande quantidade de óleo. Você não pode girar da posição 9-0; deve girar no sentido horário.
