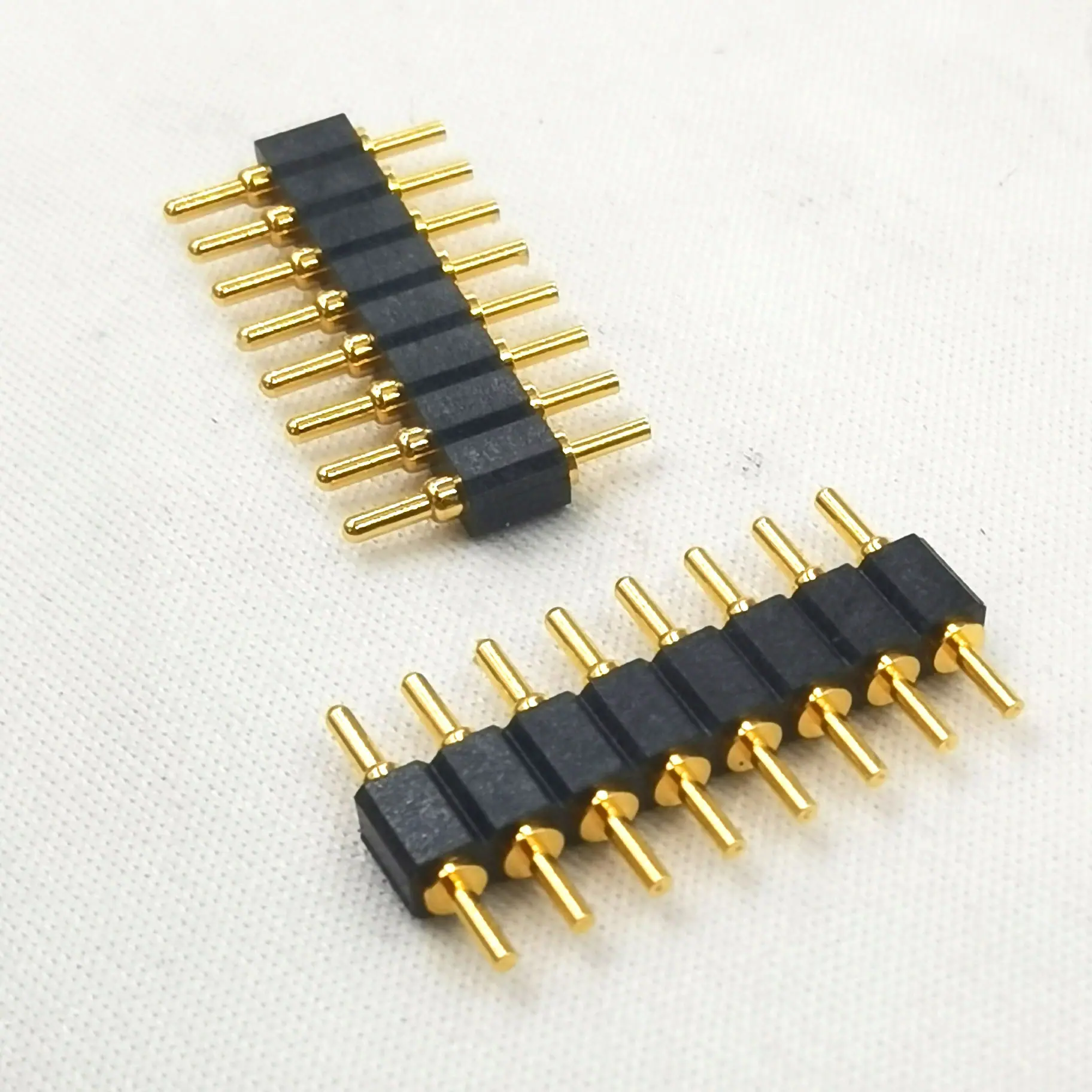

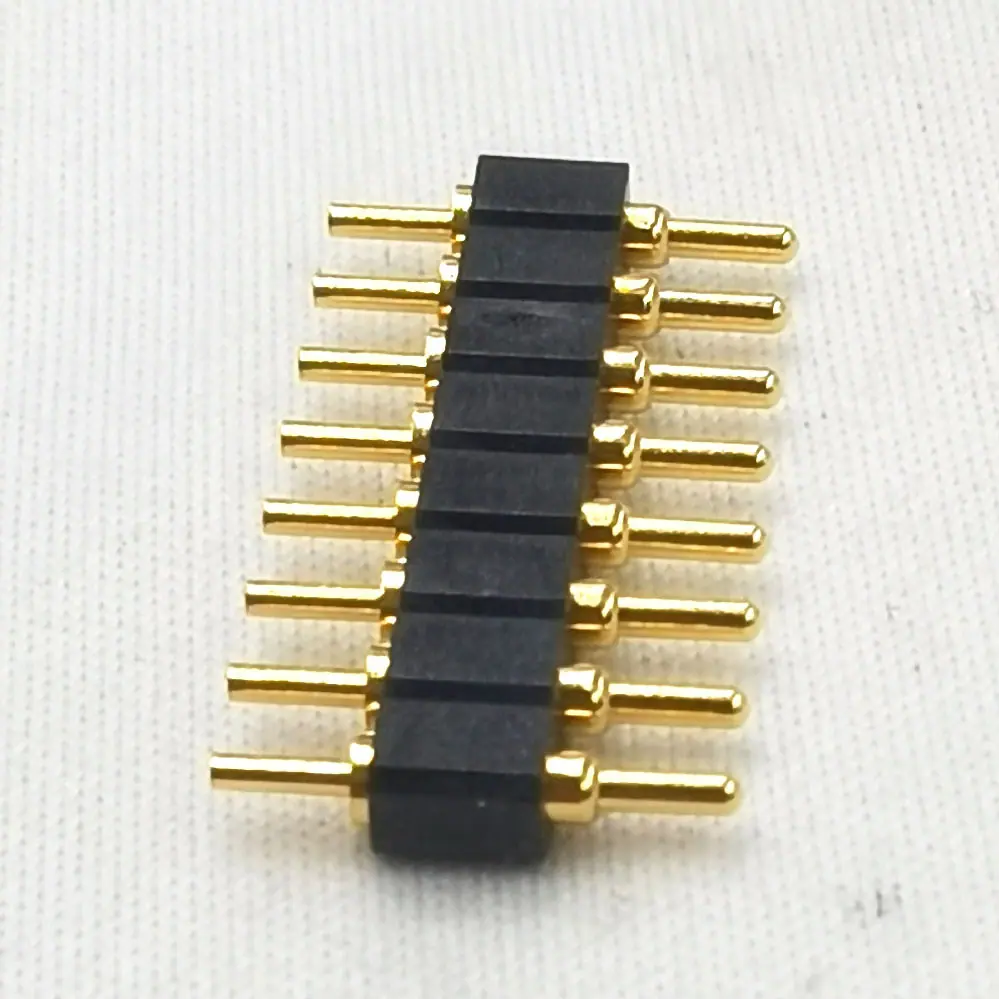

Conector de 8 Pinos Pogo Pin Pino de Mola Banhado a Ouro Pino de Contato de Alta Corrente Assento de Dupla Fileira

Especificações do Produto de Pinos Pogo Xiankun

1,0Exigir:

1.1Dimensões

As dimensões externas cumprem os requisitos do desenho do produto.

1.2Materiais e galvanoplastia

CorpoÉ feito de liga de latão, com uma superfície externa niquelada coberta por uma camada banhada a ouro. A espessura da camada de níquel e da camada banhada a ouro varia dependendo dos diferentes cenários de aplicação, mas a camada de níquel deve ser maior que 60uin, e o banho de ouro deve ser maior que 4uin.

ÊmboloÉ feito de liga de latão, com uma superfície externa niquelada coberta por uma camada banhada a ouro. A espessura da camada de níquel e da camada banhada a ouro varia dependendo dos diferentes cenários de aplicação, mas a camada de níquel deve ser maior que 60uin, e o banho de ouro deve ser maior que 16uin.

PrimaveraPara aço inoxidável, também pode ser galvanizado fio de piano plástico é nylon de alta temperatura mais 30% de fibra de vidro

2,0parâmetro

2.1Corrente de trabalho：1,0A

2.2Tensão operacional：36V@25℃

2.3Vida de serviço：Mais de 10.000 vezes

2.4Temperatura de operação:-40 ℃ a +85℃ 90% U.R. Máx.

2.5Temperatura de armazenamento：-40 ℃ a +85℃ 90% U.R. Máx.

3,0Propriedades elétricas

3.1Contato de resistência Impedância de contato < 30 mOhm dentro do percurso de trabalhoeu

3.2Resistência de isolamento A resistência de isolamento com plástico sob condições de 500V CC ou CA por um minuto é >500MΩ

3.3Rigidez dielétrica  500 VAC1Minuto Corrente de fuga máxima 0,3mA

4,0Comportamento mecânico

4.1Força normal  Ponto de trabalho maior que 100gf

4.2Retentividade    0,5 kgf/pino

4.3Durabilidade    10.000A força da mola secundária é mantida dentro da faixa

4.4Resistência à vibração15Frequência de vibração 10-500Hz, amplitude 1,2mm, não excedendo 1μseg. Falha de energia,

Resistência de contato < 100 mOhm.

5,0Desempenho ambiental

5.1Choque térmico   -40℃/30Min. 85℃/30Min. 100Resistência de contato do ciclo <100mOhm Sem danos visíveis

5.2Resistência à temperatura e umidade 90%UR,60℃,500horasApós o teste de resistência à temperatura e umidade, resistência de isolamento > 100 MOhms,

Resistência de contato < 100mOhm. Sem danos visíveis

5.3Teste de névoa salina  5%Solução salina 48 horas Sem corrosão.

5.4Teste de Soldabilidade260+5/-0℃5+0/-0.5SegundoTaxa de cobertura de soldagem subaquática 95% ou mais.

5.5ROHSInstruçãoO produto está em conformidade com os requisitos da diretiva RoHS da UE
