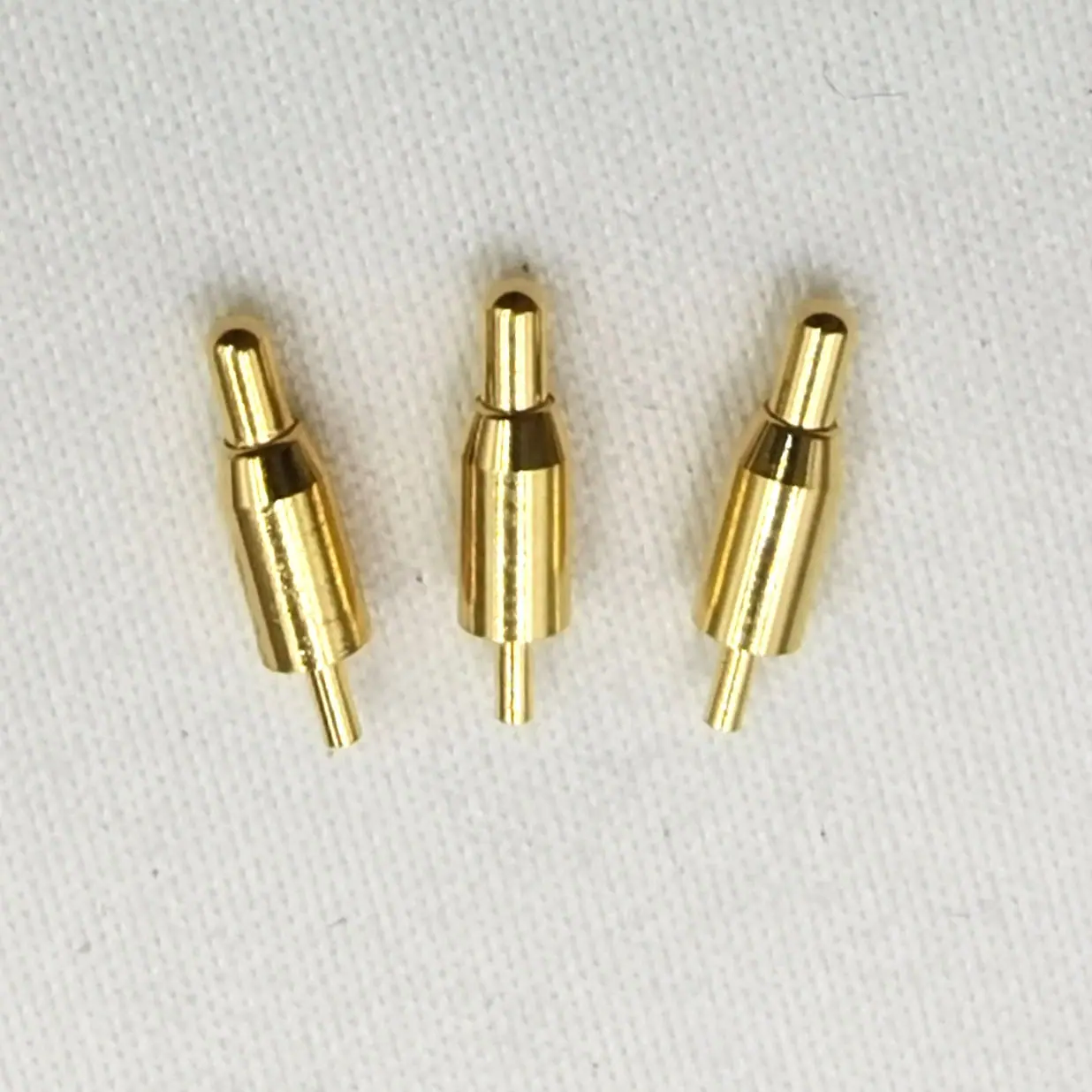

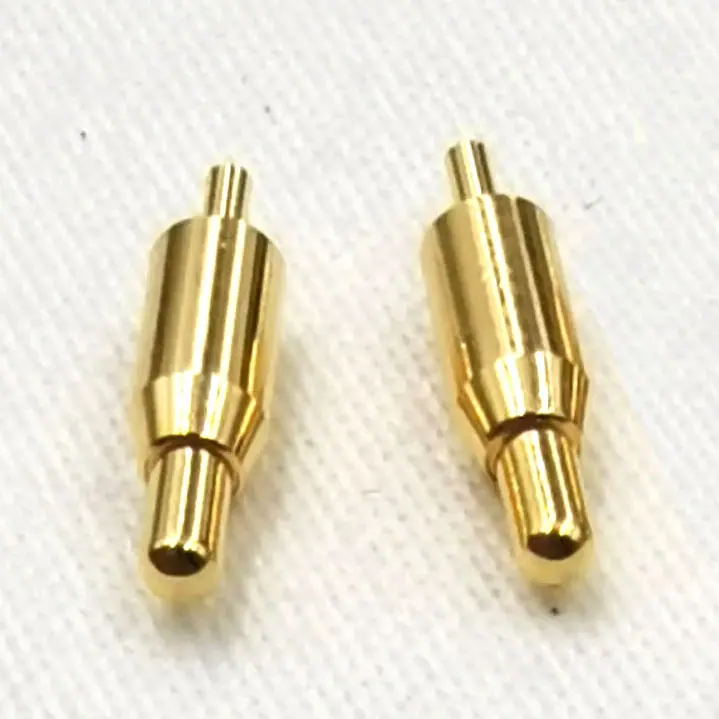

Fabricantes Especializados na Produção de Agulha de Pino Agulha de Mola Agulha de Mola Pogopin Conector Estável

Especificações do Produto de Pinos Pogo Xiankun

1,0Exigir:

1.1Dimensões

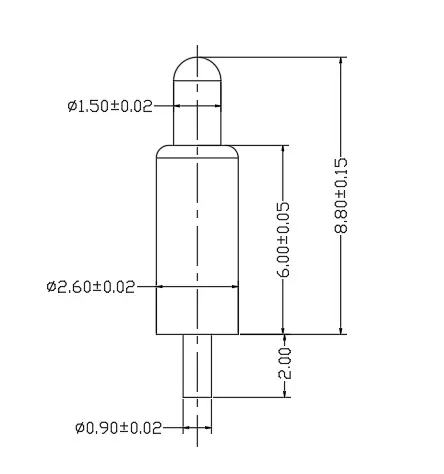

As dimensões externas cumprem os requisitos do desenho do produto.

1.2Materiais e galvanoplastia

CorpoPara a liga de latão, a superfície externa niquelada é coberta com uma camada dourada. A espessura da camada de níquel e da camada dourada varia dependendo das diferentes aplicações. No entanto, a camada de níquel deve ser superior a 60 µin e o revestimento de ouro deve ser superior a 1 µin.

ÊmboloPara a liga de latão, a superfície externa niquelada é coberta com uma camada dourada. A espessura da camada de níquel e da camada dourada varia dependendo das diferentes aplicações. No entanto, a camada de níquel deve ser superior a 60 µin e o revestimento de ouro deve ser superior a 1 µin.

PrimaveraAço inoxidável,

2,0parâmetro

2.1Corrente de trabalho：1,5A

2.2Tensão operacional：36V@25℃

2.3Vida de serviço：Mais de 10.000 vezes

2.4Temperatura de operação:-40 ℃ a +85℃ 90% U.R. Máx.

2.5Temperatura de armazenamento：-40 ℃ a +85℃ 90% U.R. Máx.

3,0Propriedades elétricas

3.1Contato de resistência Impedância de contato < 60 mOhm dentro do percurso de trabalhoeu

3.2Resistência de isolamento A resistência de isolamento com plástico sob condições de 500V CC ou CA por um minuto é >500MΩ

3.3Rigidez dielétrica  500 VAC1Minuto Corrente de fuga máxima 0,3mA

4,0Comportamento mecânico

4.1Força normal  Ponto de trabalho maior que 120gf

4.2Retentividade    0,5 kgf/pino

4.3Durabilidade    10.000A força da mola secundária é mantida dentro da faixa

4.4Resistência à vibração15Frequência de vibração 10-500Hz, amplitude 1,2mm, não excedendo 1μseg. Falha de energia,

Resistência de contato < 100 mOhm.

5,0Desempenho ambiental

5.1Choque térmico   -40℃/30Min. 85℃/30Min. 100Resistência de contato do ciclo <100mOhm Sem danos visíveis

5.2Resistência à temperatura e umidade 90%UR,60℃,500horasApós o teste de resistência à temperatura e umidade, resistência de isolamento > 100 MOhms,

Resistência de contato < 100mOhm. Sem danos visíveis

5.3Teste de névoa salina  5%Solução salina 48 horas Sem corrosão.

5.4Teste de Soldabilidade260+5/-0℃5+0/-0.5SegundoTaxa de cobertura de soldagem subaquática 95% ou mais.

5.5ROHSInstruçãoO produto está em conformidade com os requisitos da diretiva RoHS da UE
