CMSW6(UMA) Instrumento de Teste Não Destrutivo para Cabo de Parafuso de Rocha Tipo Segurança Intrínseca para Mina Detector de Comprimento de Defeito de Ancoragem Em Estoque

Propósito Principal do Instrumento de Teste Não Destrutivo de Cabo de Âncora Tipo Segurança Intrínseca para Minas CMSW6(A)

É usado principalmente para detectar o comprimento, força de ancoragem final (puxada), força de pré-esforço inicial (aperto) e carga de trabalho axial de hastes de ancoragem (cabos) em minas. Pode ser usado para avaliar se as hastes de ancoragem da mina (cabos) atingiram o comprimento projetado, força de ancoragem final (puxada), força de pré-esforço (aperto) e outros indicadores de qualidade da construção; pode ser usado para testar o tamanho da carga de trabalho axial nas hastes de ancoragem (cabos) no estado operacional e para avaliar a estabilidade das hastes de ancoragem (cabos) que suportam o sistema de rochas circundante.
1. Detecção do comprimento da haste de ancoragem (cabo);
2. Teste de força máxima de ancoragem (tração) da haste de ancoragem (cabo);
3. Ensaio de pré-esforço (aperto) inicial da barra de ancoragem (cabo);
4. Ensaio de carga axial de trabalho em barras de ancoragem (cabos);
5. Avaliação da estabilidade da rocha circundante do suporte de ancoragem (cabo).
Objeto de detecção: âncoras e cabos de minas
Método de detecção: método de reflexão de onda elástica para medir comprimento e características dinâmicas estruturais
Princípio da medição de força por análise sexual

Principais características do sistema do instrumento de teste não destrutivo de cabos e parafusos de ancoragem intrinsecamente seguros para mineração CMSW6(A):

1. Ensaios não destrutivos, sem destruir o efeito de ancoragem, a pré-tensão e a carga de trabalho da haste de ancoragem e do cabo;
2. O comprimento de qualquer haste de ancoragem ou cabo pode ser detectado sem qualquer processamento prévio;
3. A força máxima de ancoragem (tração) de qualquer haste ou cabo de ancoragem pode ser testada sem qualquer tratamento prévio;
4. A pré-carga e a carga de trabalho de qualquer haste de ancoragem e cabo podem ser testadas sem qualquer processamento prévio;
5. Ele pode monitorar as mudanças de carga de trabalho de qualquer parafuso de ancoragem e cabo por um longo tempo, avaliar o estado de tensão do parafuso de ancoragem e do cabo em operação e, assim, avaliar a estabilidade do sistema de ancoragem;
6. Teste conveniente, exibindo diretamente o comprimento, a força de ancoragem final, a força de pré-tensão (aperto) e a carga de trabalho das hastes e cabos de ancoragem;
7. O equipamento é fácil e rápido de operar, com boa repetibilidade de sinal e poucos fatores humanos. Um teste pode ser concluído em poucos minutos.
8. Alta precisão de teste, a precisão do teste de comprimento pode chegar a mais de 95%, e a precisão do teste de força pode chegar a mais de 92%;
9. O host é altamente integrado, com baixo consumo de energia, design intrinsecamente seguro, desempenho estável e alta confiabilidade;
10. Modo de transmissão de dados: transmissão USB2.0;
11. Gerar relatórios de testes automaticamente;

Principais indicadores técnicos do instrumento de teste não destrutivo de cabos e parafusos de ancoragem intrinsecamente seguros para mineração CMSW6(A):

1. Tensão de trabalho: DC5.5～7.5V;
2. Resposta de frequência do sinal de vibração: 1 Hz ~ 10 kHz;
4. Precisão de leitura do sinal de vibração: 1 μs;
5. Precisão de leitura da frequência do sinal de vibração: 1 Hz;
6. Erro de consistência de leitura do sinal de vibração: ≤0,5%
7. Erro de consistência na leitura da frequência do sinal de vibração: ≤0,5%;
8. Taxa de amostragem de estado: 200 kHz ~ 1 MHz, comutação automática;
9. Alimentado por bateria, o tempo de trabalho contínuo não é inferior a 8 horas;
10. Tipo à prova de explosão: Tipo intrinsecamente seguro para mineração, marca à prova de explosão "Exib I"
11. Alta precisão de amostragem: a precisão de amostragem do instrumento AD é de 24 bits, a taxa de amostragem é de 1000 kHz e a precisão do comprimento pode chegar a 8 mm
12. Baixo consumo de energia e longo tempo de trabalho contínuo: a tensão de trabalho do instrumento é de apenas 6 volts, o consumo de energia é de 0,8 watts e a bateria pode ser usada por 30 horas com uma única carga;

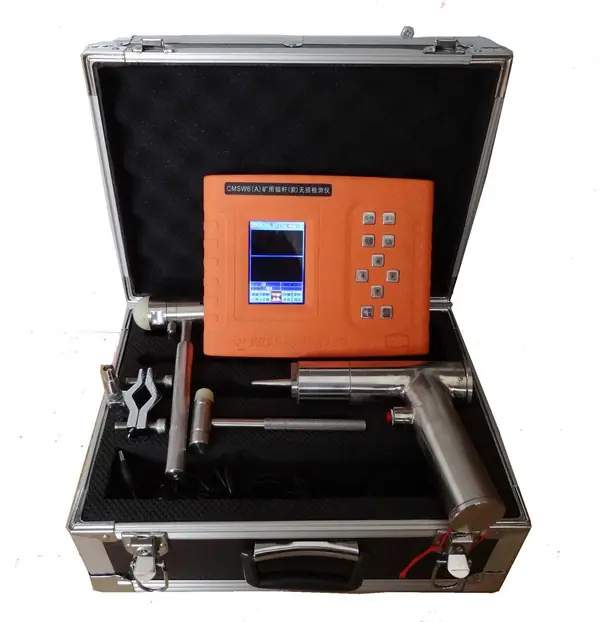

Lista de configuração principal do instrumento de teste não destrutivo de cabo e parafuso de ancoragem intrinsecamente seguro para mineração CMSW6(A):

1. Uma unidade principal do instrumento de teste não destrutivo de cabo e parafuso de ancoragem intrinsecamente seguro para mineração
2. Fixação de instalação de parafuso de ancoragem e cabo e sensor 1 conjunto
3. Sensor de carga de trabalho 1
4. Excitador de força - martelo dinamométrico 1
5. Martelo de medição do comprimento do cabo de ancoragem 1
6. Uma fonte de emissão supermagnética em forma de arma
7. 1 linha de sinal
8. 1 linha de carregamento e transmissão
9. Carregador 1
10. 1 manual de instruções
11. Um chassi de aviação
