A Ferramenta de Alinhamento a Laser é uma ferramenta especializada de detecção de coaxialidade usada na instalação e manutenção de equipamentos industriais. Ao emitir um feixe de laser de alta precisão e usar um detector sensível à posição, ela coleta com precisão dados de desvio radial e angular entre dois eixos rotativos conectados. Após o cálculo por algoritmos integrados, ela apresenta intuitivamente o status de desalinhamento e a quantidade de ajuste do sistema de eixos, substituindo métodos tradicionais de medição manual, como relógios comparadores e calibres de folga, para completar o trabalho de calibração de alinhamento de eixos para equipamentos rotativos como motores, bombas, ventiladores e redutores.

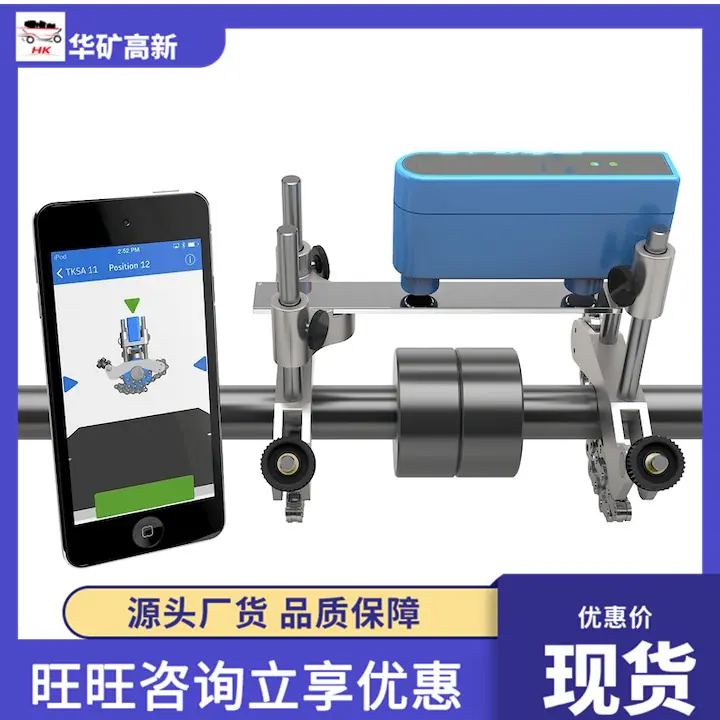

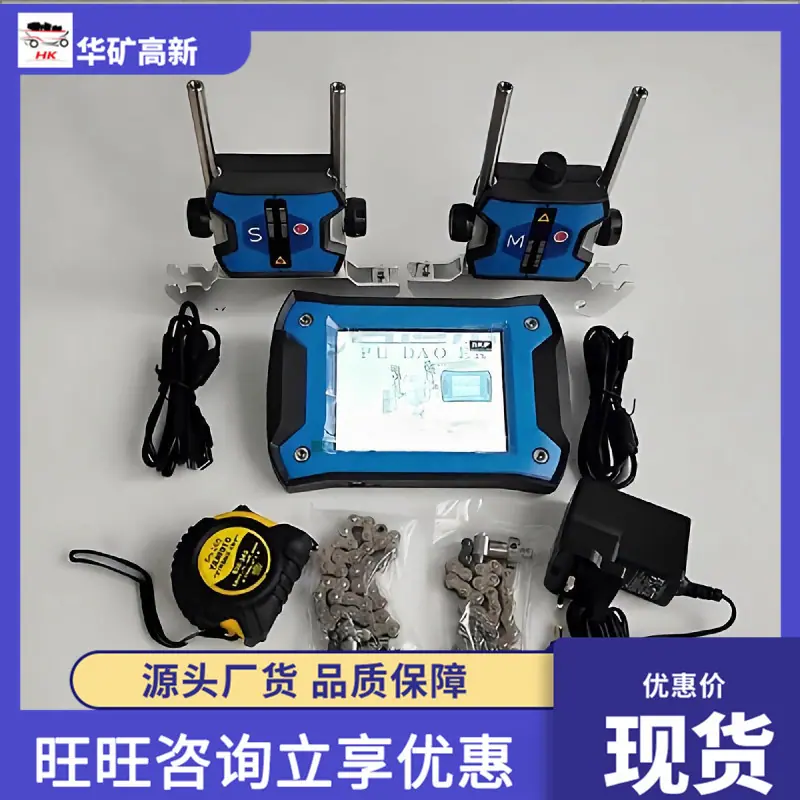

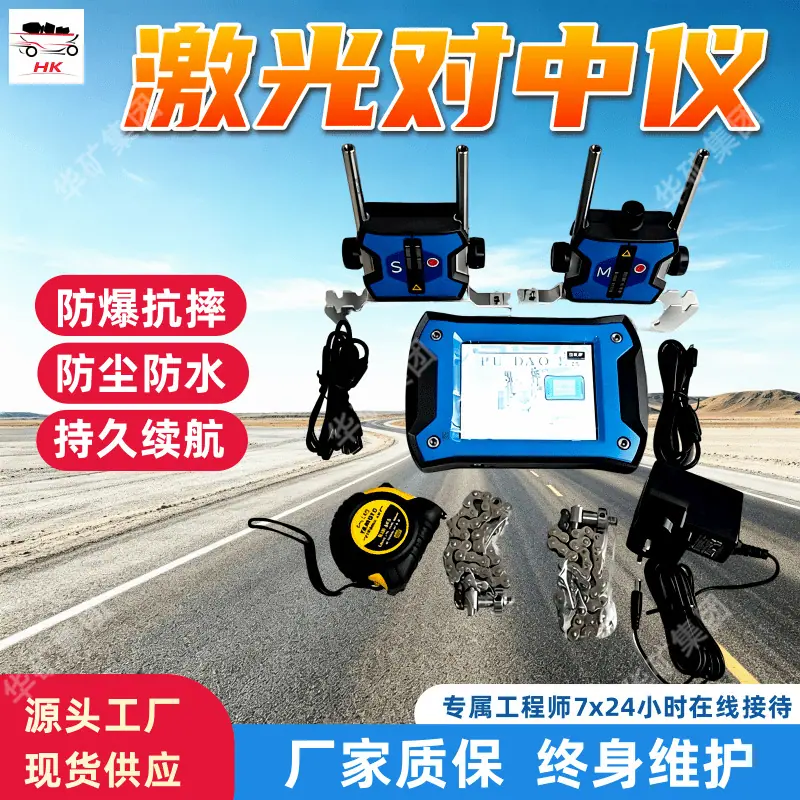

O conjunto completo de equipamentos geralmente consiste em uma unidade de emissão a laser, uma unidade de detecção e recepção, um terminal de controle portátil e um suporte de fixação magnético. Durante a operação, as duas unidades de medição são fixadas respectivamente nas extremidades dos eixos dos dois dispositivos a serem alinhados. Durante a rotação síncrona do equipamento, múltiplos conjuntos de dados de posição podem ser coletados automaticamente para calcular rapidamente o desvio paralelo, o desvio angular e a quantidade de ajuste de fundação correspondente do eixo, ajudando os operadores a concluir eficientemente a calibração de alinhamento do equipamento. Atualmente, é amplamente utilizado em cenários de instalação e manutenção diária de equipamentos rotativos em indústrias como fabricação mecânica, energia, petroquímica e mineração.

1. ‌Ferramenta de Alinhamento a Laser de Ponto Único‌: Utiliza um esquema de medição com um único feixe de laser e um detector de posição. Possui uma estrutura estável e fortes capacidades anti-interferência, atendendo às necessidades de detecção de alinhamento da maioria dos equipamentos rotativos convencionais. É um tipo principal com uma alta proporção de aplicações em cenários industriais.
2. ‌Instrumento de alinhamento a laser de feixe duplo‌: As unidades de medição em ambas as extremidades emitem cada uma um feixe de laser, coletando dados de forma bidirecional intersectante, o que pode reduzir ainda mais os erros do sistema durante o processo de medição. Em cenários de detecção para sistemas de eixo de longo alcance e grande vão, a estabilidade dos dados de medição é superior.
3. Instrumento de Alinhamento a Laser com Centramento Geométrico: Otimizado para detecção de coaxialidade de flanges grandes e furos de eixo, capaz de coletar simultaneamente dados de posição de múltiplos pontos circunferenciais, adaptável a cenários de alinhamento em série multi-eixos de unidades grandes, comumente usado para instalação e calibração de grandes unidades de turbinas a vapor e bombas industriais pesadas.

1. ‌Ferramenta Básica Universal de Alinhamento a Laser‌: Com a detecção convencional de alinhamento de eixo como sua função principal, sua lógica operacional é simples e intuitiva, permitindo a conclusão rápida de tarefas de alinhamento para equipamentos convencionais como motores, bombas e ventiladores. É adequado para cenários industriais gerais com frequência moderada de manutenção de equipamentos.
2. ‌Ferramenta de Alinhamento a Laser de Alta Funcionalidade‌: Além das funções básicas de alinhamento, integra adicionalmente funções como detecção de pé mole, compensação de expansão térmica e registro de tendência de alinhamento de eixo. Pode calcular automaticamente o desalinhamento do sistema de eixo após o equipamento aquecer durante a operação, tornando-o adequado para cenários de manutenção de unidades de precisão com requisitos de precisão de alinhamento mais elevados.
3. Ferramenta de Alinhamento a Laser Portátil Sem Fio: Utiliza transmissão de sinal sem fio entre a unidade de medição e o terminal de controle, eliminando a necessidade de cabos de dados e evitando problemas de emaranhamento de cabos durante a operação. Adequada para locais de instalação de equipamentos com espaço limitado ou fiação inconveniente.

1. ‌Instrumento Padrão de Alinhamento a Laser Industrial‌: Adequado para cenários de manutenção de equipamentos em oficinas e fábricas sem requisitos de proteção especiais, pode cobrir as necessidades de alinhamento da maioria das condições de trabalho de temperatura normal e ambiente seco, é um modelo básico com forte versatilidade.
2. Instrumento de Alinhamento a Laser à Prova de Explosão: A fiação e a estrutura da carcaça de toda a máquina cumprem as regulamentações de segurança à prova de explosão, permitindo o uso seguro em ambientes de alto risco contendo meios inflamáveis e explosivos, como plantas petroquímicas e minas de carvão, adequado para operações de manutenção de equipamentos em indústrias especiais.
3. ‌Instrumento de Alinhamento a Laser para Sistemas de Eixos de Grande Vão‌: Equipado com módulos de transmissão e recepção a laser de longa distância, suporta detecção de alinhamento de sistemas de eixos a distâncias de vários metros ou até maiores, adequado para as necessidades de alinhamento de séries multieixos em grandes unidades.

1. ‌Dados de Medição Precisos e Estáveis‌: As características de propagação linear do feixe de laser podem evitar problemas como deflexão do suporte do relógio comparador e erros de leitura humana nas medições tradicionais com relógio comparador. O processo de medição é menos perturbado pela operação humana e a consistência dos dados é melhor.
2. Melhora significativa na eficiência do trabalho: Não há necessidade de registro manual repetido de leituras ou cálculo manual de desvios. O equipamento pode completar automaticamente a aquisição de dados e o cálculo dos valores de ajuste. A operação de detecção de alinhamento para uma única peça de equipamento convencional pode ser concluída em pouco tempo, reduzindo significativamente o tempo de operação em comparação com os métodos de medição tradicionais.
3. ‌Baixo Limiar de Operação‌: O terminal de controle acoplado utiliza uma interface de orientação visual, exibindo o status de desvio atual e a direção de ajuste da fundação em tempo real. Os operadores não precisam acumular vasta experiência em alinhamento e podem concluir todo o processo de forma independente após o treinamento básico.
4. Forte adaptabilidade a condições de trabalho complexas: O suporte de fixação magnética pode ser rapidamente instalado em extremidades de eixo de diferentes tamanhos sem modificações complexas nos gabaritos. O dispositivo sem fio pode operar com flexibilidade em espaços estreitos entre equipamentos, adaptando-se a vários locais industriais compactos.
5. Boa rastreabilidade de dados: Dados brutos durante o processo de medição e relatórios intermediários podem ser armazenados diretamente no terminal do dispositivo, suportando a exportação e impressão de relatórios padronizados. Isso facilita a organização e a rastreabilidade de arquivos de manutenção subsequentes do equipamento e fornece suporte de dados para o gerenciamento do ciclo de vida do equipamento.

1. Resolva os pontos problemáticos dos métodos tradicionais de alinhamento: Substitua o processo tedioso de medição com um relógio comparador e calibres de folga por trabalho artificial, evite desvios de medição causados por erros de leitura humana e deformação de gabaritos, ajude os operadores a ajustar rapidamente o sistema de eixos para uma faixa de alinhamento razoável e reduza a probabilidade de vibração anormal após a operação do equipamento.
2. Necessidades de manutenção de unidades de precisão: Modelos com função de compensação de expansão térmica podem calcular o deslocamento térmico do sistema do eixo com antecedência após o equipamento aquecer durante a operação, reservar uma margem de alinhamento razoável antecipadamente, evitar exceder a tolerância de alinhamento após o equipamento operar em estado quente e estender a vida útil dos rolamentos e vedações.
3. ‌Adaptação de Conformidade para Cenários de Alto Risco‌: Os modelos à prova de explosão cumprem os requisitos de segurança contra explosão das indústrias correspondentes e podem entrar diretamente em locais inflamáveis e explosivos, como petroquímicos e minas de carvão, para operação, sem a necessidade de modificações adicionais de proteção de segurança, atendendo às necessidades de conformidade para manutenção de equipamentos em indústrias especiais.
4. Portabilidade se adapta a locais complexos: O modelo sem fio elimina a necessidade de cabos de conexão, e a unidade de medição é compacta e pequena, permitindo que seja facilmente inserida no interior de racks de equipamentos com espaços estreitos, resolvendo o problema da fiação difícil para equipamentos de medição com fio tradicionais em locais compactos.
5. ‌Reduzir os custos de operação e manutenção de equipamentos a longo prazo‌: O alinhamento preciso de eixos pode reduzir vibrações adicionais durante a operação de equipamentos rotativos, retardar a taxa de desgaste de rolamentos e acoplamentos, estender o ciclo de manutenção do equipamento, reduzir a probabilidade de paradas não planejadas e diminuir o investimento em operação e manutenção de equipamentos a longo prazo para a empresa.
