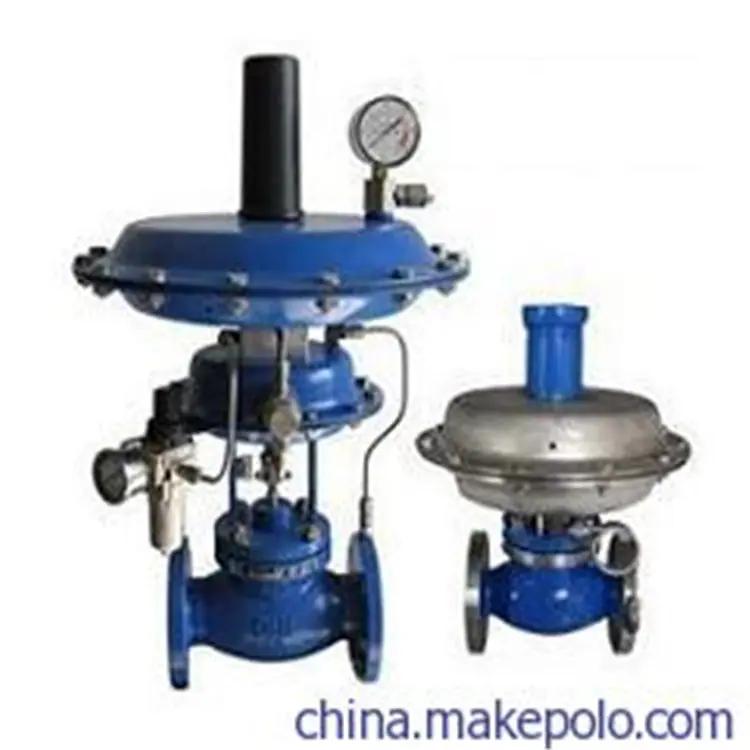

Suministro Shanghai comandante operando válvula reguladora de presión autooperada ZZYVP-16C DN250
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
nombre chino
Válvula reguladora de baja presión
Rango de calibre
DN20~300
Nivel
Nivel II
tipo
válvula reguladora
1introducción básica 2Características | 3Parámetros e indicadores 4tamaño |
Las válvulas reguladoras de micro (diferencial) presión de autooperación no requieren energía externa. Utilizan la energía del propio medio controlado como fuente de energía. Se introduce un actuador para controlar la posición del núcleo de la válvula, cambiando así el área de estrangulamiento y, por lo tanto, cambiando el caudal. Esto logra el propósito de estabilizar la presión aguas abajo de la válvula (tipo aguas abajo) o aliviar la presión (tipo aguas arriba). Tienen ventajas como acción sensible, buen sellado y pequeñas fluctuaciones de presión, y se utilizan ampliamente en el control de micro presiones de gases en diversos equipos industriales.
Esta serie de productos se divide en dos tipos estructurales según la forma del núcleo de la válvula: de asiento único (ZZVP, ZZCP) y de doble asiento (ZZVN, ZZCN); los tipos de operación incluyen reducción de presión con regulación de presión aguas abajo (Tipo B) y alivio de presión con regulación de presión aguas arriba (Tipo K).
Las clasificaciones de presión nominal incluyen PN0.1, 1.0, 1.6 (MPa);
Rango de calibre DN20~300;
Los niveles de tasa de fuga son Clase II, Clase IV, Clase V y Clase VI, con 4 etapas; la característica de flujo es de apertura rápida;
El rango de regulación de presión se divide en pasos de 0.4 a 150 kPa y se puede combinar según las necesidades del usuario para cumplir con los requisitos de las condiciones de operación.
Los valores establecidos se pueden ajustar sin detener la producción;
Sin empaque, sin fricción durante el movimiento de subida y bajada del vástago de la válvula, el sello superior es absolutamente confiable;
El elemento sensible del actuador es extremadamente sensible y puede detectar cambios de presión extremadamente pequeños;
El cuerpo de la válvula es de tipo de cuatro vías, por lo que los tipos K y B pueden usar el mismo cuerpo de válvula.
Diámetro Nominal DN (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
Coeficiente de caudal nominal Kv | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
ZZCN | 53 | 83 | |||||||
Carrera nominal (mm) | 6 | 8 | 10 | 15 | 20 | ||||
Rango de Ajuste de Presión Diferencial (Kpa) | 0.5~5.5 5~10 9~14 13~19 18~24 | ||||||||
22~28 26~33 31~38 36~44 42~51 | |||||||||
49~58 56~66 64~78 76~90 88~100 | |||||||||
Temperatura media (℃) | ≤80 | ||||||||
Precisión del ajuste (%) | ≤10 | ||||||||
Nivel Permitido | ZZCP/ZZVP | Sello Rígido: Nivel IV | |||||||
ZZCN | Sello Duro: Nivel II |
Diámetro nominal | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
Distancia de brida L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
Ancho del actuador K | 395 | |||||||
Altura total H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
Rosca de la interfaz de la tubería de presión | M16×1,5 | |||||||
PesoKg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
Instrucciones para pedir válvulas neumáticas
1. Confirme el tipo de válvula: válvula de compuerta, válvula de globo, válvula de estrangulación, válvula de pistón, válvula de bola, válvula de mariposa, válvula de diafragma, válvula de tapón, válvula antirretorno, válvula de seguridad, trampa de vapor, válvula reductora de presión y otras válvulas especiales;
2. Confirme las condiciones de trabajo, el medio aplicable, la presión de trabajo y la temperatura del medio de la válvula;
3. Determine el diámetro nominal que coincide con la tubería: DN (mm);
4. Determinar el método de conexión con la tubería: tipo brida, tipo rosca interna (externa), tipo soldadura, tipo abrazadera, tipo abrazadera, etc.;
5. Determinar los materiales para el cuerpo de la válvula y los componentes internos: acero al carbono, acero aleado, acero inoxidable, hierro dúctil, hierro fundido gris, aleación de cobre, aleación de aluminio, plástico, etc.
6. Determine el método de accionamiento de la operación de la válvula: manual, accionamiento por engranaje helicoidal, neumático, eléctrico, hidráulico, etc.
7. Determinar el tipo de aplicación de la válvula: tipo on/off, tipo regulador, tipo de cierre, etc.
8. Determine los accesorios necesarios para la válvula: posicionador, electroválvula, interruptor de límite, unidad de tratamiento de suministro de aire, válvula reductora de presión, volante, etc.
9. Determinar el método de embalaje y transporte para las válvulas: cajas de cartón o jaulas de madera; envío de carga o envío exprés.
