Ventoinha PWM de quatro fios para resfriamento de computador, termostato de controle automático de temperatura, regulagem de velocidade, 1 via controle de temperatura, 2 vias manual

Ventoinha PWM de quatro fios para resfriamento de computador, termostato de controle automático de temperatura, regulagem de velocidade, controle de temperatura de 1 via, manual de 2 vias

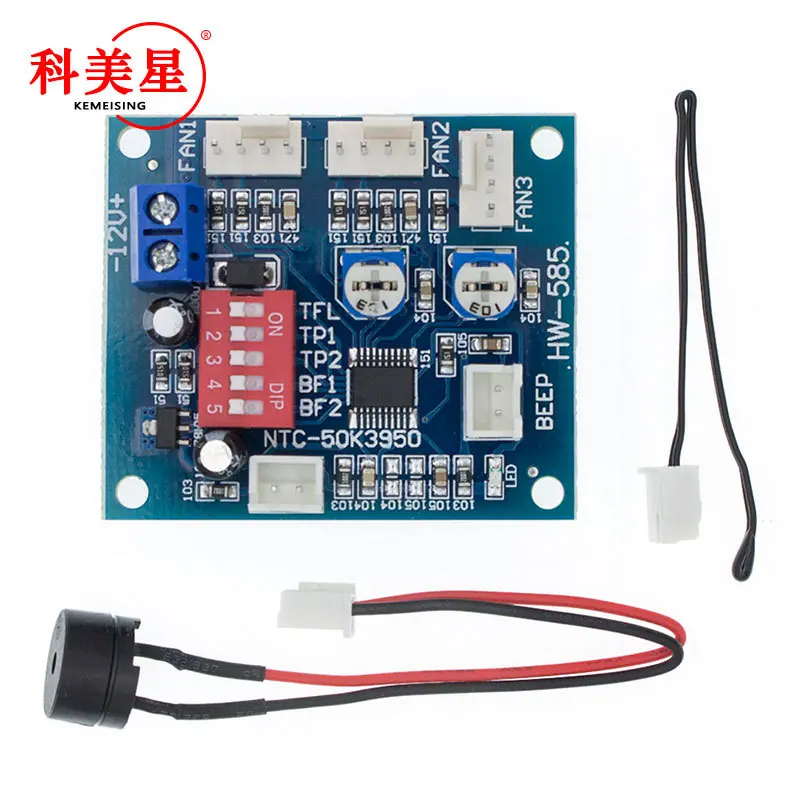

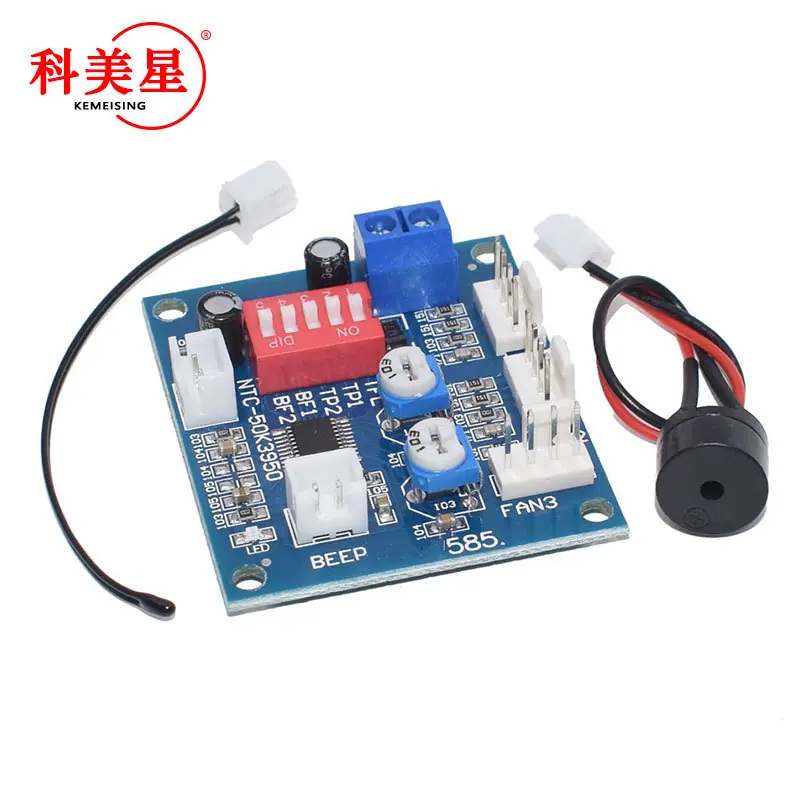

Descrição do interruptor de configuração de função:

TFL (Nº 1): Configuração mínima de PWM para o canal de controle de temperatura. Quando no estado LIGADO, o PWM mínimo do FAN1 é de 40%, e quando no estado DESLIGADO, o PWM mínimo do FAN1 é de 20%.

TP1 TP2 (Nº 2, 3): O canal de controle de temperatura controla a zona de temperatura. As configurações específicas são as seguintes (precisa ser usado com uma sonda de temperatura):

TP1 TP2 Temperatura de aceleração Temperatura de velocidade máxima
DESLIGADO           DESLIGADO               35℃               45℃

LIGADO             DESLIGADO             40℃                55℃

DESLIGADO            LIGADO                50℃                70℃

LIGADO             LIGADO               60℃               90℃

Se a velocidade for inferior à temperatura de aceleração, a saída estará na velocidade mais baixa; se a velocidade for superior à temperatura de velocidade máxima, a saída estará sempre na velocidade máxima.

BF1 BF2 (Nº 4, 5): Corresponde ao interruptor da função de alarme de parada FAN1 FAN2. Quando o correspondente é ligado, o ventilador do canal para devido a uma falha, e o controlador emitirá um som (precisa ser equipado com um buzzer) e acenderá um alarme. O alarme desaparecerá automaticamente após o ventilador retomar a rotação. Se BF1 e BF2 estiverem ambos ligados (ON), o controlador alarmará se qualquer um ou ambos os FAN1 e FAN2 pararem!

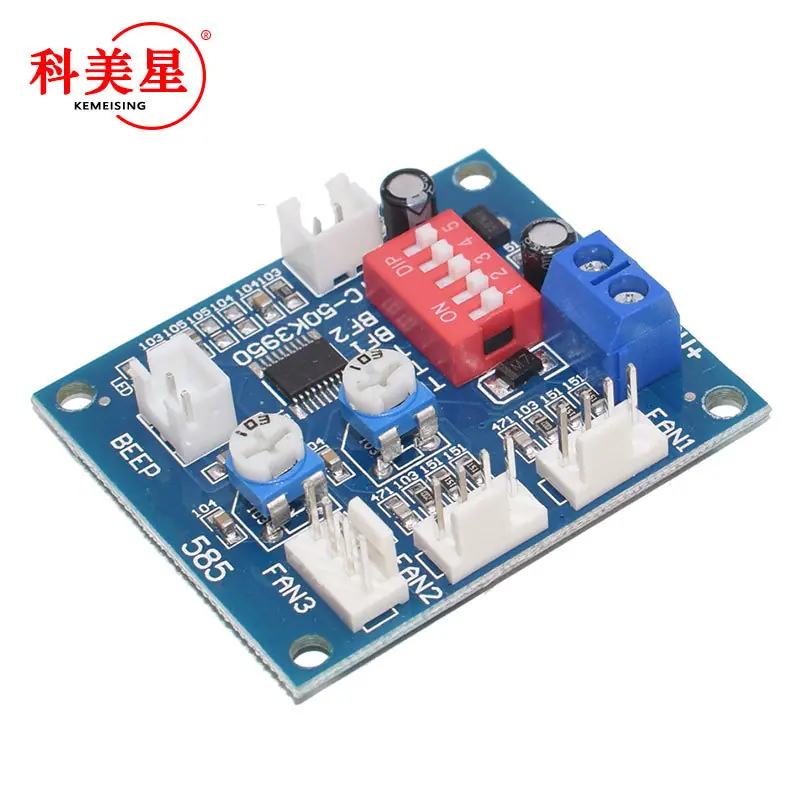

Parâmetros básicos:

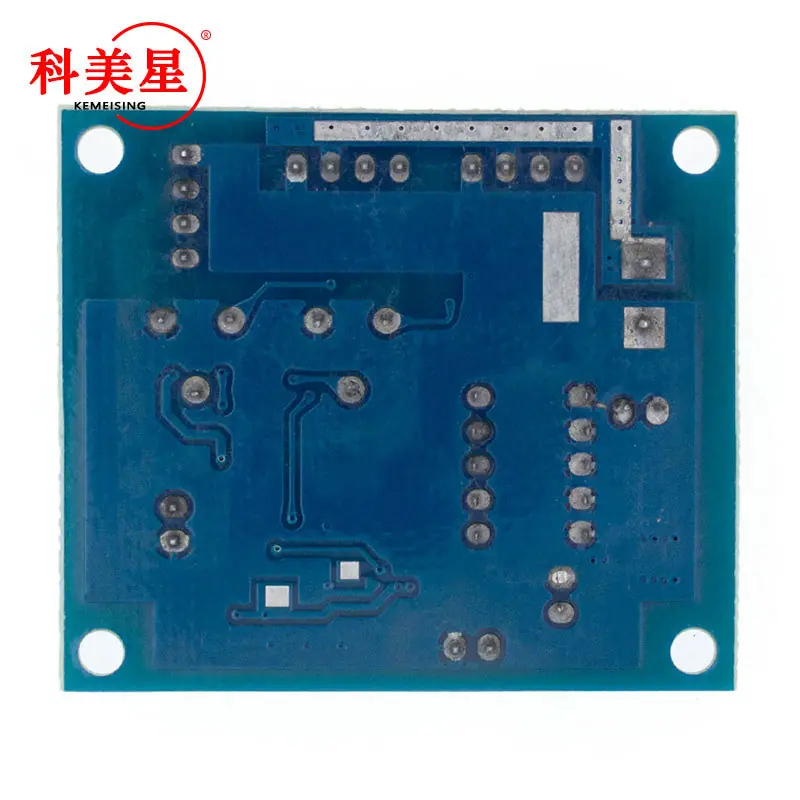

Tamanho da placa de circuito: comprimento, largura e altura 50mm*43mm*13mm,

Posição do furo de posicionamento: 44mm*37mm,

Diâmetro: 3mm

Tensão de funcionamento: DC12V

Capacidade de carga do circuito: Corrente máxima por saída 5A, corrente do barramento até 9A

Faixa de saída: 20%-100% ou 40%-100% (TFL=LIGADO) para o primeiro canal

Segunda e terceira rotas 10%-100%
Observação: O intervalo acima é apenas o intervalo PWM, o efeito real do controle da ventoinha variará dependendo da ventoinha.

Parâmetros da sonda de temperatura: 50K B=3950

Erro na zona de controle de temperatura: Depende do erro da sonda de temperatura, geralmente 3-5%

Velocidade mínima para alarme de estol: 700-800 rpm
