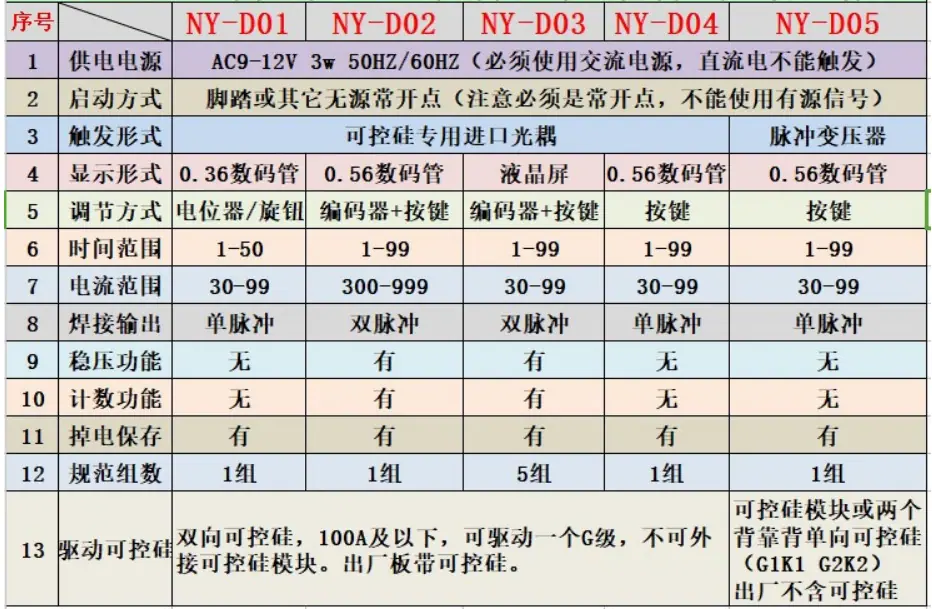

I. Descrição da Referência:

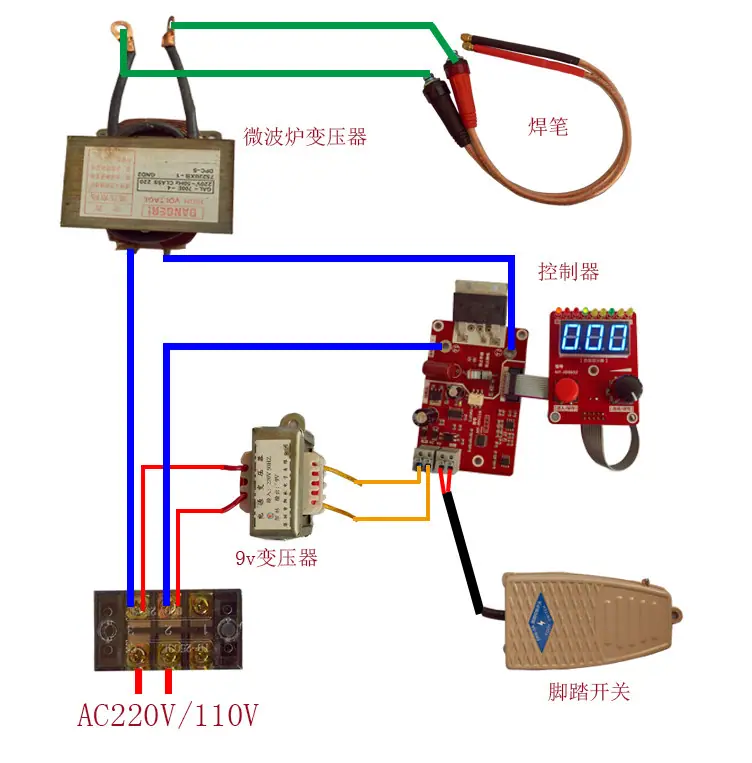

1、Fonte de Alimentação: AC9-12V 3w 50HZ/60HZ (Deve ser usada alimentação AC, DC não pode acionar)

2. Método de partida: Pedal de pé ou outro contato passivo normalmente aberto (Nota: deve ser um contato normalmente aberto, sinais ativos não podem ser usados)

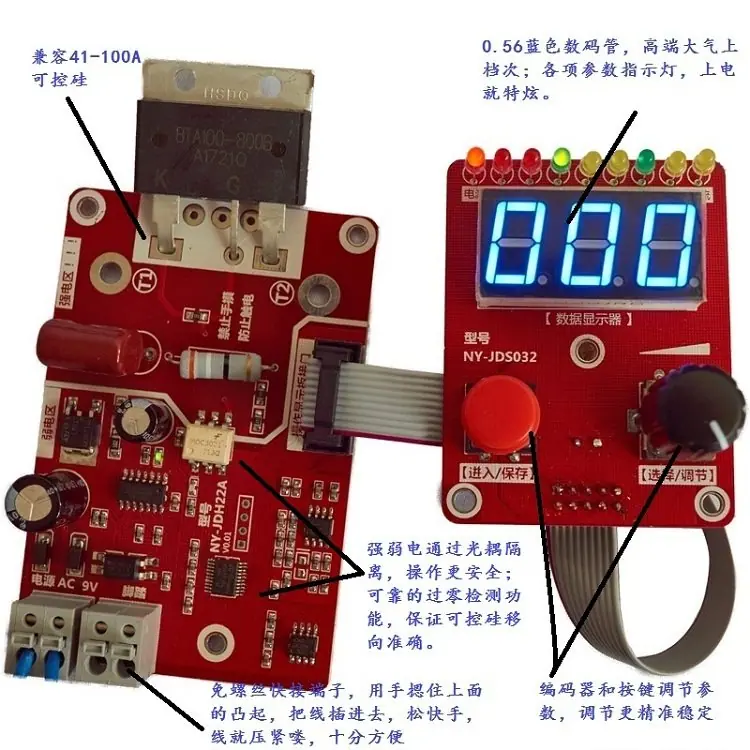

3、Método de acionamento: Retificador controlado por silício optoacoplador dedicado importado

4、Formato de exibição: tubo digital de 0,56

5、Método de ajuste: Codificador + Botão

6、Faixa de tempo: 1-99

7. Faixa atual: 300-999

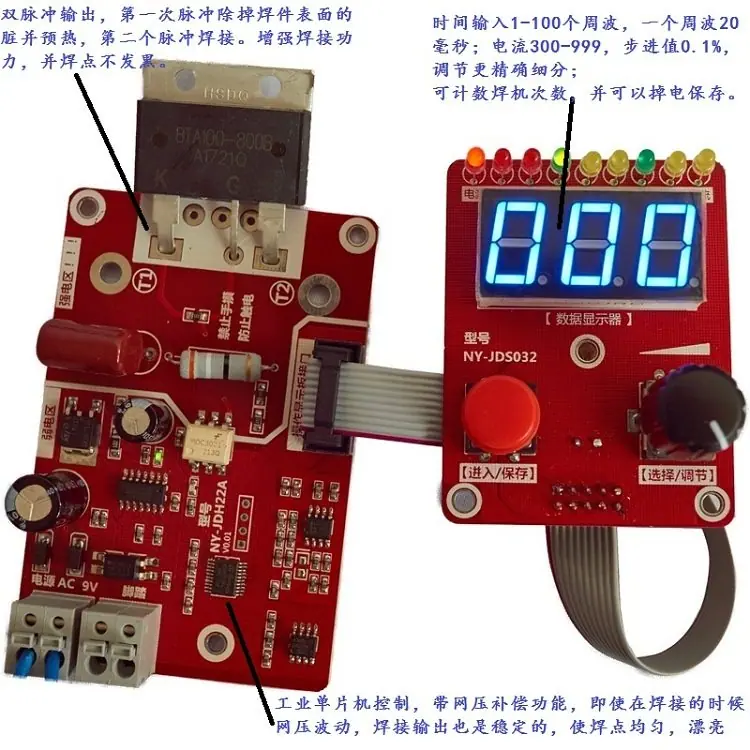

8、 Saída de Soldagem: Pulso Duplo

9. Função de estabilização de tensão: Sim

10、Função de contagem: Sim

11. Salvar ao desligar: Sim

12. Número de conjuntos: 1 conjunto

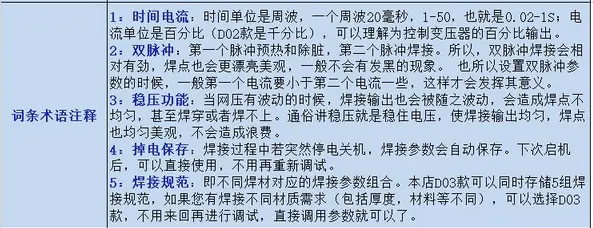

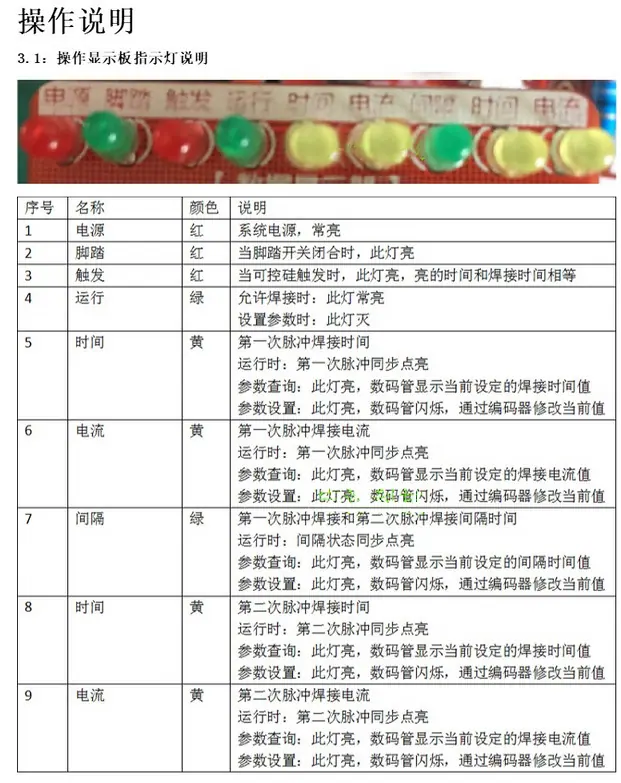

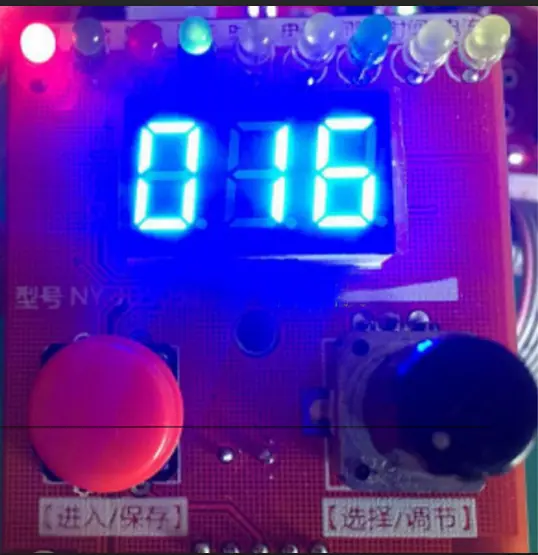

3.2: Descrição do Status do Display

Este controlador possui 3 estados operacionais: preparação de soldagem, consulta de parâmetros, alteração de parâmetros

Preparação da soldagem: A luz de funcionamento está sempre acesa, os indicadores de tempo, corrente, intervalo, tempo, corrente estão apagados

Consulta de Parâmetro: A luz indicadora de funcionamento está apagada, tempo, corrente, intervalo, tempo, corrente as luzes indicadoras correspondentes têm brilho, o tubo digital está sempre aceso, o valor exibido é o valor do parâmetro correspondente

Alteração de Parâmetro: A luz indicadora de funcionamento está apagada, os indicadores de tempo, corrente, intervalo, tempo, corrente correspondentes têm o brilho alterado, o display digital pisca, o valor exibido é o valor alterado do valor do parâmetro correspondente.

3.3: Preparação para Soldagem

Girando o codificador 【Seleção/Ajuste】 no sentido anti-horário, faça a luz de funcionamento acender continuamente e apague as luzes indicadoras de tempo, corrente, intervalo, tempo e corrente. Neste ponto, a soldagem pode ser realizada. O valor exibido no display digital é o valor atual da contagem de soldagem.

3.4: Calibração de tensão

Como este controlador possui uma função de compensação de tensão líquida, ao ser instalado pela primeira vez, é necessária uma calibração de tensão. Você só precisa calibrar uma vez. (Depois disso, desde que o transformador de energia não seja substituído, nenhuma calibração adicional é necessária.)

Operação de calibração:

Quando em operação, pressione e segure o microinterruptor até que as luzes de tempo, corrente e intervalo se acendam. Neste ponto, use um multímetro para medir a tensão da rede. Por exemplo, se a tensão medida for 225V, gire o codificador para que o valor exibido no tubo digital seja 225. Finalmente, clique duas vezes no microinterruptor para sair da calibração.

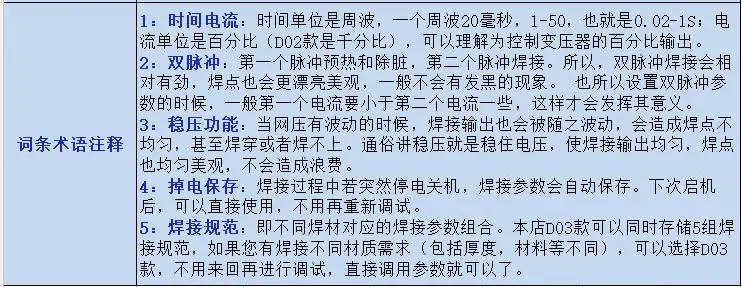

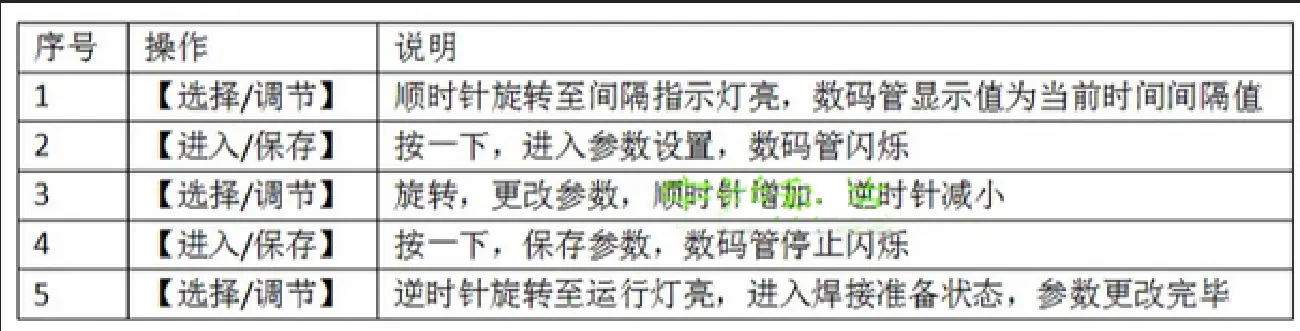

3.4: Mudança de Parâmetro

Ao consultar parâmetros, gire o codificador [Select/Adjust] para consultar. Quando a luz indicadora estiver acesa, o tubo digital exibirá o valor do parâmetro do parâmetro correspondente atual.

Por exemplo: Gire [Selecionar/Ajustar] até a luz indicadora de intervalo acender, então o valor exibido no display digital é o tempo de intervalo.

3.4: Mudança de Parâmetro

Pegue o exemplo da troca da articulação interfalangiana como ilustração

3.5: Reinício da Contagem

Este controlador possui uma função de contagem de soldas. Ao realizar uma solda, cada solda incrementa automaticamente a contagem de soldas em 1. A faixa de contagem é 0-999.

Para redefinir, enquanto estiver em funcionamento, clique duas vezes no botão [Enter/Salvar], a contagem será automaticamente redefinida para 0.
