Sensor de chama de 3 pinos módulo sensor de chama módulo de detecção de fonte de fogo detecção de luz de fogo receptora infravermelha

Sensor de Chama de 3 Pinos Módulo Sensor de Chama Módulo Detector de Fonte de Fogo Receptor Infravermelho Detecção de Luz de Chama

Instruções de uso do módulo:

• Sensores de chama são mais sensíveis a chamas e também reagem à luz comum. Geralmente são usados para fins como alarmes de incêndio.
• A interface de saída da pequena placa pode ser conectada diretamente à porta IO do microcontrolador.
• O sensor deve ser mantido a uma certa distância da chama para evitar danos por altas temperaturas. A distância de teste para a chama de um isqueiro é de 80 cm. Quanto maior a chama, maior a distância de teste.

Endereço dos dados:

http://pan.baidu.com/share/link?shareid=388348&uk=322357029

Recursos do módulo:

• Detecta chamas ou fontes de luz na faixa de comprimento de onda de 760nm～1100nm. A distância de teste para a chama de um isqueiro é de 80cm. Quanto maior a chama, maior a distância de teste.
• Ângulo de detecção de cerca de 60 graus, particularmente sensível aos espectros de chama
• Sensibilidade ajustável (ajustada pelo potenciômetro digital azul na figura)
• Saída do comparador, sinal limpo, boa forma de onda, forte capacidade de acionamento, excede 15mA
• Equipado com um potenciômetro de precisão ajustável para ajustar a sensibilidade
• Tensão de operação 3,3V-5V
• Formato de saída: Saída digital de quantidade de chave (0 e 1)
• Equipado com furos para parafusos de fixação para fácil instalação

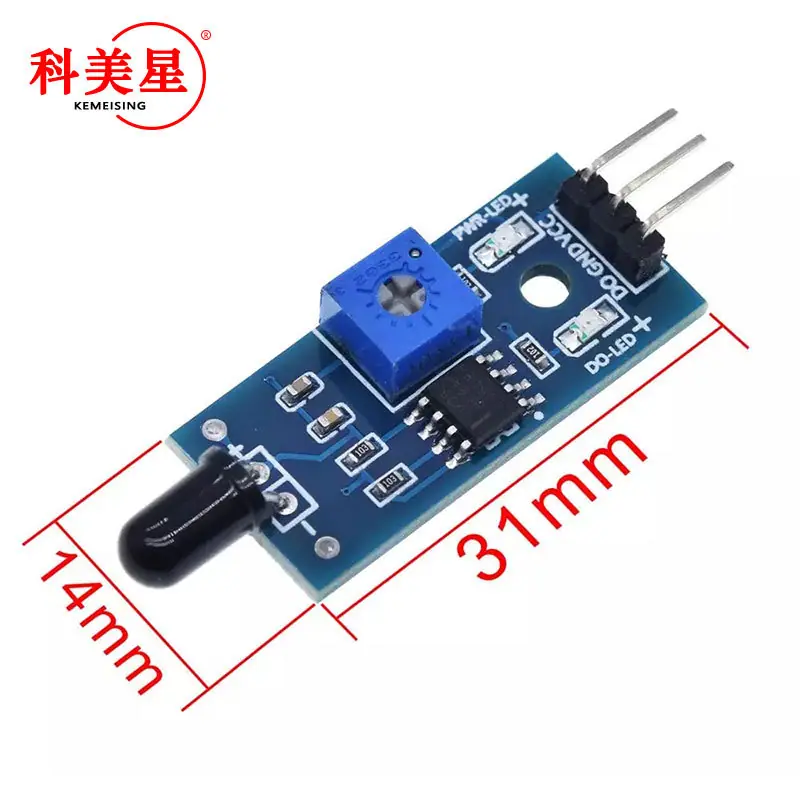

• Tamanho da placa PCB pequena: 3,2 cm x 1,4 cm
• Usando um comparador LM393 de ampla voltagem

Estrutura do Módulo e Diagrama de Fiação

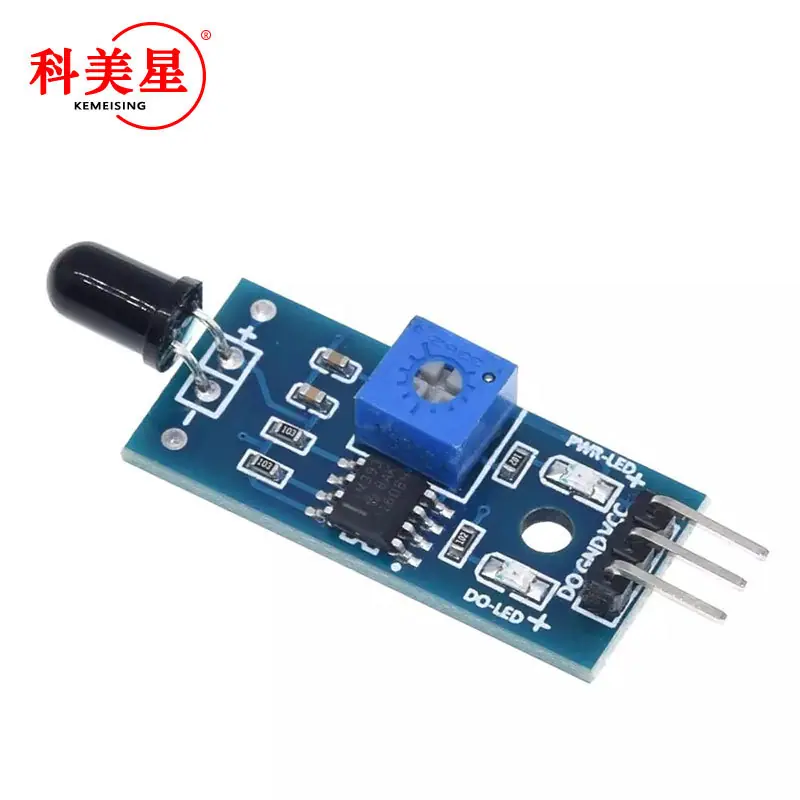

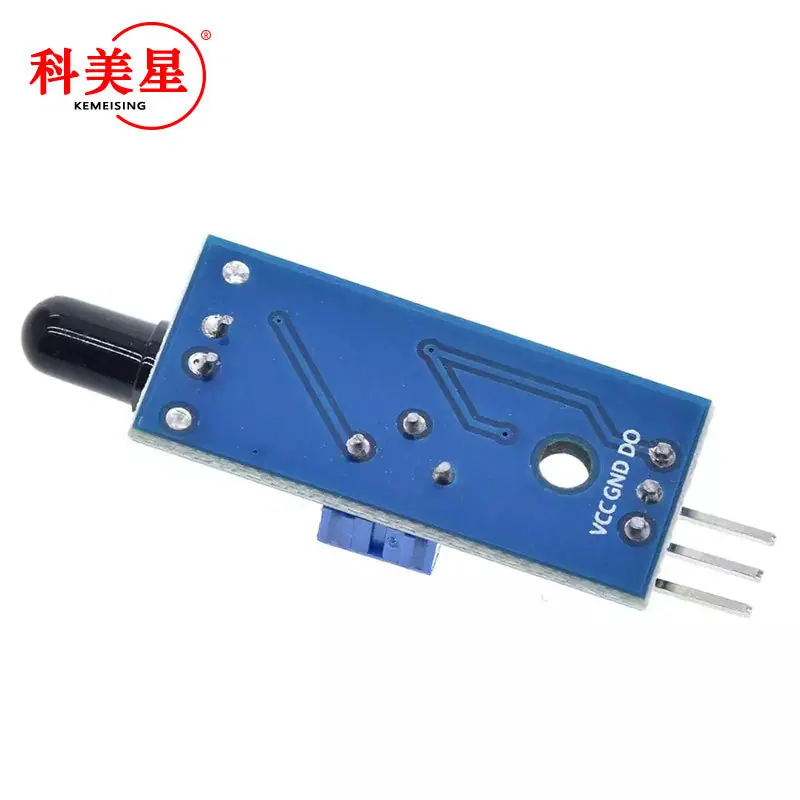

Mapa físico
