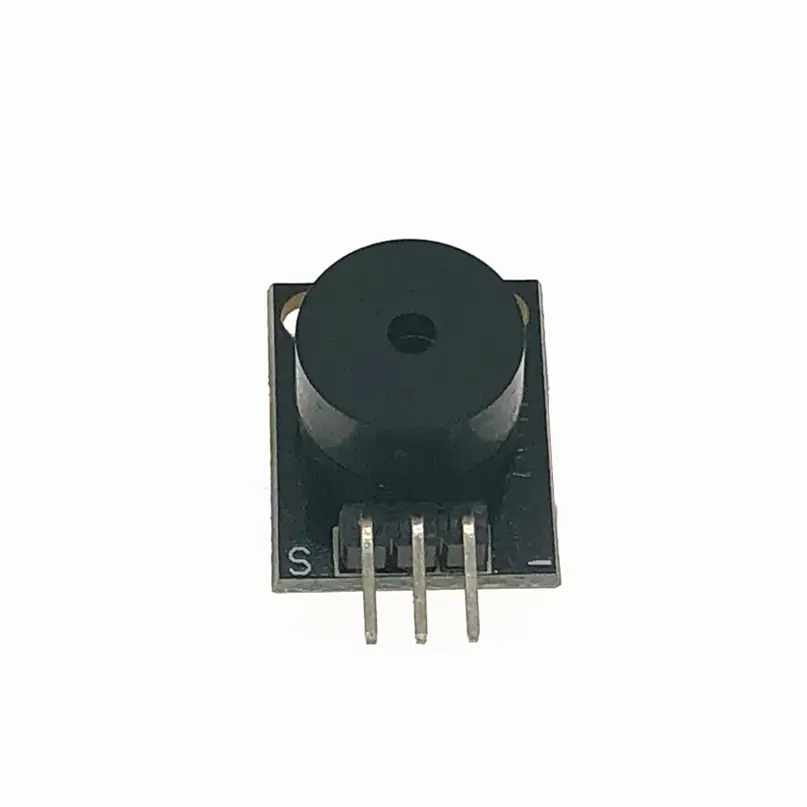

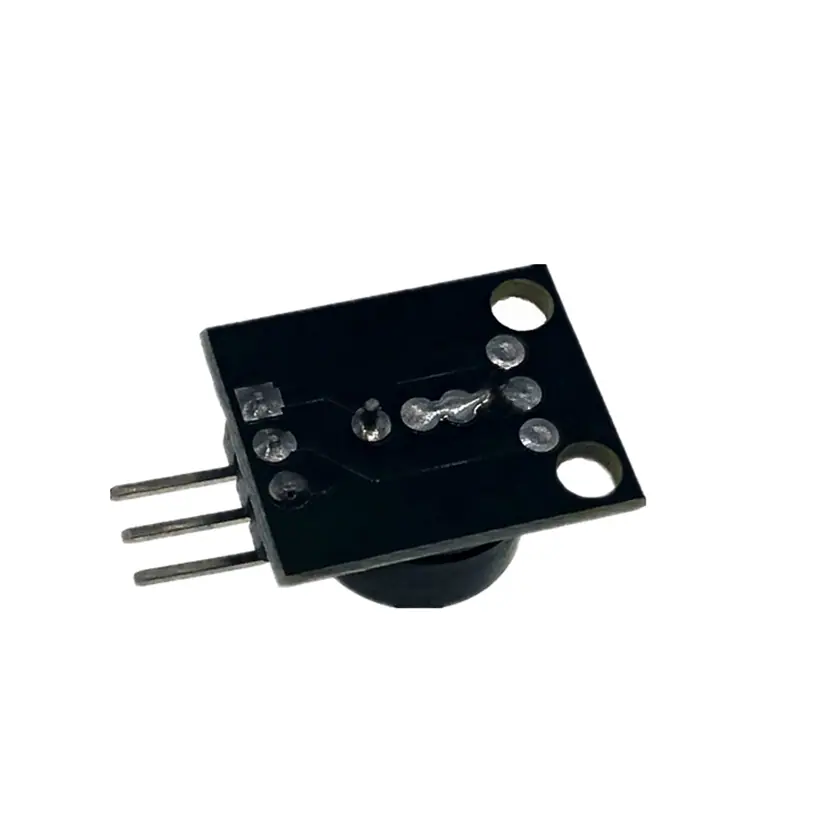

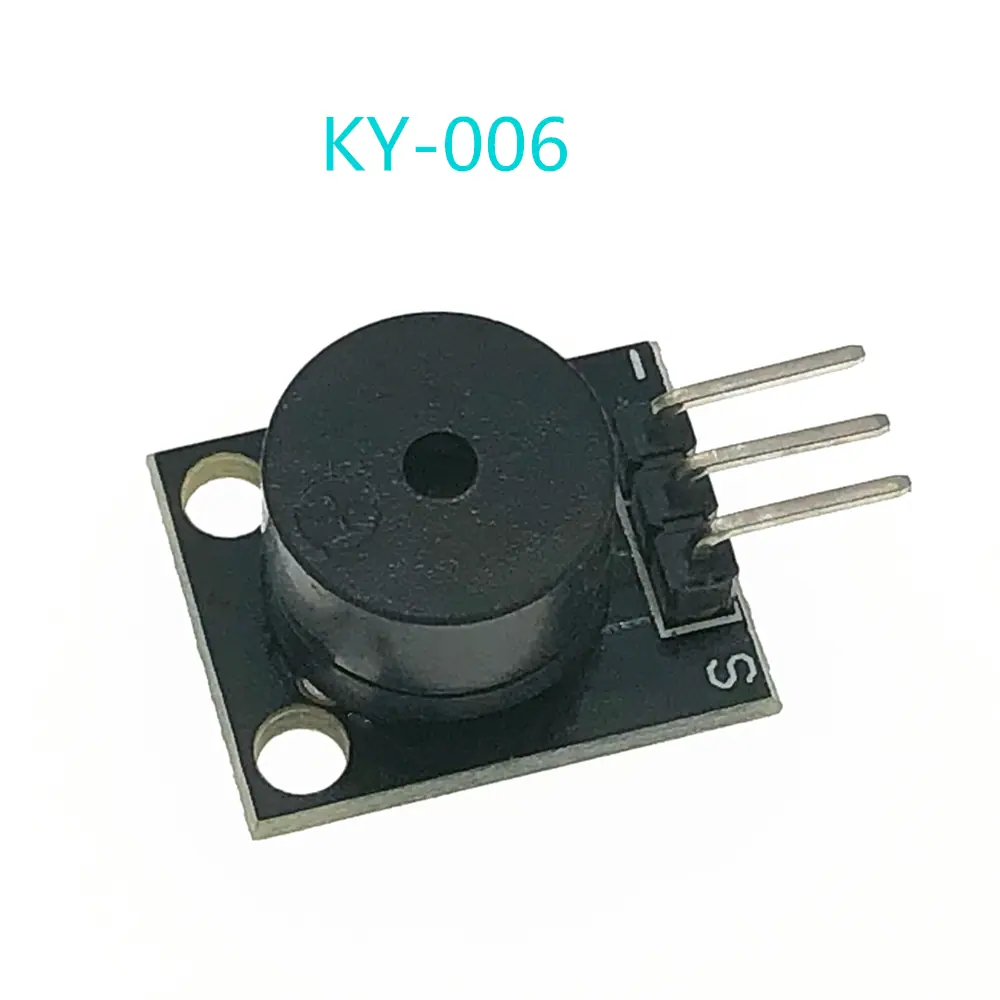

Módulo Buzzer KY-006/KY-012 Equipamento Eletrônico Brinquedo Dispositivo de Som Buzzer Piezoelétrico

1. Introdução da campainha

1. Função da campainha: a campainha é uma sirene eletrônica com estrutura integrada, alimentada por uma fonte de alimentação CC e amplamente utilizada como dispositivo gerador de som em produtos eletrônicos, como computadores, impressoras, copiadoras, alarmes, brinquedos eletrônicos, eletrônicos automotivos equipamentos, telefones, temporizadores, etc.

2. Classificação da campainha: dividida principalmente em dois tipos: campainha piezoelétrica e campainha eletromagnética.
3. Símbolo gráfico do circuito da campainha: A campainha é representada pela letra "H" ou "HA" (o padrão antigo usa "FM", "LB", "JD", etc.) no circuito.

(II) Princípio estrutural da campainha

1. Campainha piezoelétrica: A campainha piezoelétrica é composta principalmente de multivibrador, campainha piezoelétrica, matcher de impedância, caixa de ressonância, concha, etc.

O multivibrador é composto por transistores ou circuitos integrados. Quando ligado (tensão de trabalho de 1,5V-15V DC), o multivibrador começa a oscilar e emite um sinal de áudio de 1,5-2,5kHZ. O combinador de impedância aciona a campainha piezoelétrica.

A campainha piezoelétrica é feita de titanato de zirconato de chumbo ou material cerâmico piezoelétrico de niobato de magnésio e chumbo. Eletrodos de prata são revestidos em ambos os lados da folha cerâmica e, após polarização e tratamento de envelhecimento, são colados a uma folha de latão ou aço inoxidável.
2. Campainha eletromagnética: A campainha eletromagnética consiste em um oscilador, uma bobina eletromagnética, um ímã, um diafragma vibratório e uma concha.
Depois que a energia é ligada, a corrente do sinal de áudio gerada pelo oscilador passa pela bobina eletromagnética, fazendo com que a bobina eletromagnética gere um campo magnético. Sob a interação entre a bobina eletromagnética e o ímã, o diafragma vibratório vibra periodicamente e produz som.

(III) Produção de campainha

1. Prepare o eletroímã M: Enrole 100 voltas de fio em um parafuso de ferro com cerca de 6 cm de comprimento, deixando 5 cm na ponta do fio como fio, cole a bobina com fita transparente para evitar que a bobina se solte e depois cole-a para uma caixa com fita adesiva. O eletroímã está pronto.
2. Prepare estilhaços P: Corte uma longa folha de ferro com cerca de 2 cm de largura da lata de ferro, dobre-a em um ângulo reto, conecte um fio do eletroímã aos estilhaços e, em seguida, use fita adesiva para colar os estilhaços firmemente na placa de madeira .
3. Use um clipe de papel como contato Q, levante o clipe de papel com um livro, cole-o com fita adesiva, retire um fio e conecte o circuito conforme mostrado na figura.
4. Ajuste a distância entre M e P (movendo a caixa) para que o eletroímã possa atrair os estilhaços, e ajuste a distância entre o contato e os estilhaços para que eles possam apenas se tocar. Você pode ouvir um zumbido depois que a energia for ligada.

(IV) Campainha ativa e campainha passiva

Diferenciar entre buzzers ativos e passivos
Uma pequena campainha vendida atualmente no mercado é amplamente utilizada em diversos equipamentos elétricos que precisam produzir som, produção eletrônica e circuitos de microcomputadores de chip único devido ao seu tamanho pequeno (apenas 11 mm de diâmetro), peso leve, preço baixo e confiável estrutura.

Pela aparência da imagem, as duas campainhas parecem iguais, mas se você olhar de perto, verá que suas alturas são ligeiramente diferentes. A altura da campainha ativa A é de 9 mm, enquanto a altura da campainha passiva B é de 8 mm. Se você colocar os pinos das duas campainhas voltados para cima, verá que aquela com placa de circuito verde é uma campainha passiva, e aquela sem placa de circuito e selada com cola preta é uma campainha ativa.
Para distinguir ainda mais as campainhas ativas das passivas, você também pode usar o teste de resistência Rx1 do multímetro: conecte a ponta de teste preta ao pino "+" da campainha e toque o outro pino para frente e para trás com a ponta de teste vermelha. Se disparar um clique e a resistência for de apenas 8Ω (ou 16Ω), é uma campainha passiva; se puder emitir um som contínuo e a resistência estiver acima de várias centenas de ohms, é uma campainha ativa.
Uma campainha ativa pode emitir um som contínuo conectando-a diretamente a uma fonte de alimentação nominal (isso será indicado na etiqueta de uma nova campainha); enquanto uma campainha passiva, como um alto-falante eletromagnético, precisa ser conectada a um circuito de saída de áudio para emitir som.
