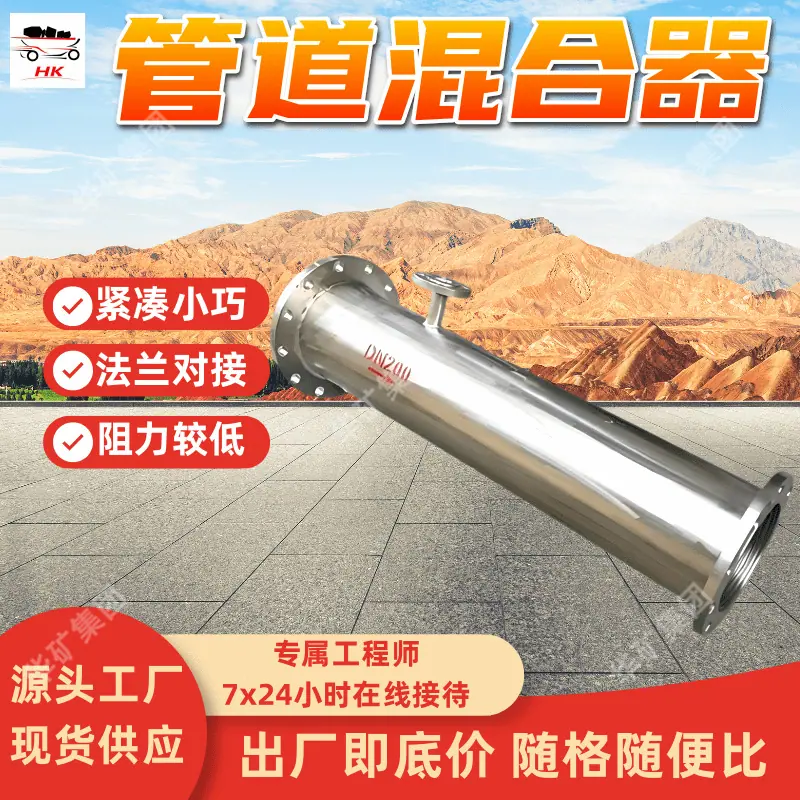

Misturador de linha de carbono em aço inoxidável, compacto e pequeno, misturador de linha de carbono em aço inoxidável com conexão por flange

Um misturador estático é um dispositivo de mistura especializado instalado em série em uma tubulação de transporte de fluidos. Contando com elementos misturadores internos especialmente projetados, ele alcança a mistura uniforme entre diferentes meios ao dividir, redirecionar e fundir continuamente o fluido enquanto flui através do dispositivo. O processo de mistura contínua pode ser concluído dentro da tubulação selada sem a necessidade de unidades de potência de mistura adicionais.
Este tipo de equipamento adota uma estrutura de tubulação passante como um todo, que pode ser conectada diretamente à tubulação de transporte de fluido original, não ocupa espaço externo adicional e não causa vazamento de mídia durante a operação. Atualmente, é amplamente utilizado em cenários como dosagem em tratamento de água, dosagem de materiais químicos e homogeneização e mistura de alimentos, e é um equipamento auxiliar comumente usado em processos de mistura contínua de fluidos.

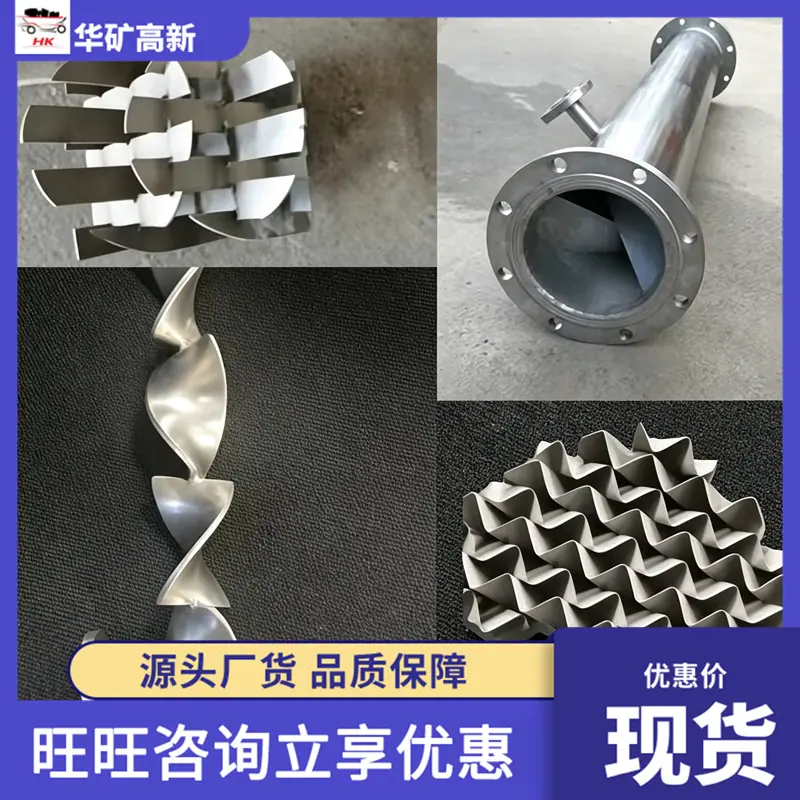

1. Misturador Estático de Tubulação Tipo SK: Ele usa pás helicoidais como elemento de mistura central em seu interior. As pás de rotação horária e anti-horária, dispostas alternadamente, guiam o fluido para mudar de direção e se dividir continuamente, resultando em uma estrutura simples e baixa resistência ao fluxo. É adequado para cenários de mistura convencionais de fluidos de baixa viscosidade e é um tipo básico amplamente utilizado.
2. ‌Misturador Estático em Linha Tipo SX‌: O interior utiliza uma estrutura de placas corrugadas alternadas, que pode cisalhar e dividir repetidamente o fluido, resultando em mistura estável e uniforme. É adequado para processos de mistura contínua de fluidos de viscosidade média e meios multicomponentes.
3. Misturador Estático de Tubulação Tipo SH: Internamente utiliza uma unidade de mistura com desvio escalonado de canal duplo. O fluido é dividido em múltiplos canais de fluxo independentes dentro do equipamento e depois se recombina, levando a uma perturbação de mistura mais completa. Adequado para condições de mistura e reação de meios de alta viscosidade.
4. Misturador Dinâmico em Tubulação: Equipado internamente com um impulsor de mistura rotativo de baixa velocidade, pode ser conectado externamente a um motor de baixa potência para alimentação auxiliar para aprimorar o efeito de mistura. Também pode alcançar efeitos de mistura estáveis para meios especiais contendo partículas sólidas ou propensos à estratificação, adaptando-se a condições operacionais complexas que são difíceis de manusear com estruturas estáticas comuns.

1. ‌Misturador de Tubo Anticorrosivo de Aço Carbono‌: O corpo principal é feito de aço carbono, e a parede interna é tratada com um revestimento anticorrosivo. O custo é controlável e a resistência estrutural é alta. É adequado para a maioria dos cenários convencionais de tratamento de água e mistura de meios químicos comuns.
2. Misturador de Tubulação em Aço Inoxidável: A unidade inteira é processada com material de aço inoxidável, possui boa resistência à corrosão, alto acabamento superficial e não é propensa a resíduos de mídia. Adequado para processamento de alimentos, tratamento de água potável e cenários de mistura envolvendo mídias químicas com certa corrosividade.
3. ‌Misturador de Tubo Plástico‌: Feito de plásticos de engenharia como PP e PVC através de moldagem integral, possui excelente resistência à corrosão forte e é adequado para processos de mistura envolvendo meios corrosivos especiais, como ácidos fortes e álcalis fortes.

1. ‌Misturador de Tubulação Padrão para Dosagem e Mistura‌: Otimizado para cenários de dosagem em tratamento de água, ele pode alcançar a mistura completa de produtos químicos e água em um processo curto, permitindo que os produtos químicos se dispersem de forma rápida e uniforme. É frequentemente usado nas etapas de processo de tratamento de água potável e dosagem de esgoto.
2. ‌Misturador de Tubo Reativo‌: Possui um número maior de elementos de mistura internos e um tempo de residência do fluido mais longo dentro do equipamento, proporcionando condições de contato reacional suficientes para o meio durante o processo de mistura. Adequado para condições operacionais químicas que exigem a conclusão de reações contínuas dentro da tubulação.
3. ‌Misturador em linha customizado altamente adaptável‌: Parâmetros estruturais podem ser customizados e ajustados de acordo com o diâmetro real da tubulação do usuário, características do meio e espaço de instalação, adaptando-se a necessidades especiais de mistura sob condições operacionais não padronizadas.

1. ‌Sem consumo adicional de energia, baixo consumo de energia: Misturadores estáticos em linha convencionais não requerem dispositivos de alimentação externos, como motores. Eles dependem exclusivamente da pressão de transporte do próprio fluido para completar o processo de mistura. Quase nenhum consumo adicional de energia é gerado durante a operação, e os custos operacionais são controláveis.

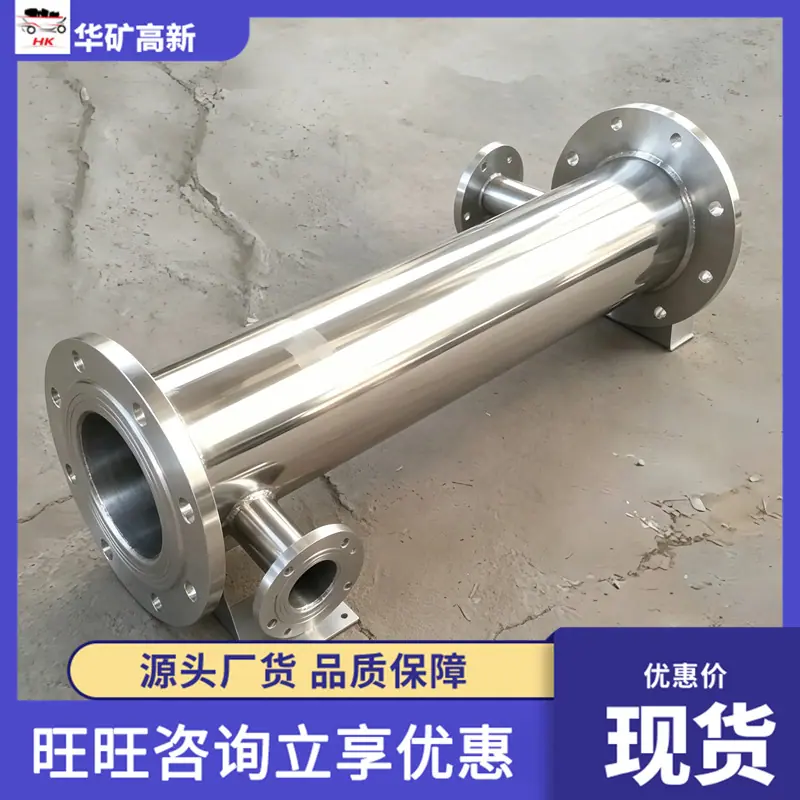

2. ‌Fácil Instalação e Conexão‌: As duas extremidades do equipamento utilizam interfaces de flange de tubo padrão, permitindo a conexão em série direta à tubulação de transporte existente. Não são necessárias modificações em larga escala na tubulação existente. O processo de instalação é simples e não ocupa espaço adicional.
3. ‌Operação fechada sem vazamento‌: Todo o processo de mistura é concluído dentro de uma tubulação selada, evitando a volatilização e o vazamento do meio. Isso não apenas evita o impacto de meios nocivos no ambiente circundante, mas também reduz a perda de material durante o processo de mistura.
4. Adequado para Processos de Produção Contínua: Pode se adaptar a condições de produção contínua sem interrupções, completando o processo de mistura enquanto transporta o fluido, eliminando a necessidade de tanques de mistura intermitentes, simplificando o processo de produção geral e melhorando a eficiência da conexão do processo.
5. ‌Baixo volume de manutenção diária: O equipamento não possui peças móveis de fácil desgaste interno. Não é propenso a falhas mesmo durante a operação de longo prazo em condições normais de trabalho. A manutenção diária requer apenas a inspeção periódica do estado de vedação das juntas dos tubos, e operações de manutenção complexas são quase desnecessárias.

1. Simplificar a configuração do processo de mistura: Substituir tanques de mistura agitados tradicionais, eliminando a necessidade de configurar potência de agitação, acoplar tanques e elos de transferência e transporte adicionais, encurtando o fluxo geral do processo de mistura e reduzindo o espaço ocupado pelo equipamento.
2. ‌Uniformidade de Mistura Estável‌: Através da ação repetida de divisão e fusão dos elementos misturadores internos, diferentes meios podem alcançar dispersão uniforme após passarem pelo equipamento, evitando o problema de concentração local desigual que ocorre facilmente com métodos de agitação tradicionais, tornando o efeito dos processos de reação ou tratamento subsequentes mais estável.
3. Ampla gama de adaptabilidade às condições de trabalho: Produtos com diferentes estruturas e materiais podem cobrir várias necessidades de mistura, desde corpos d'água de baixa viscosidade até meios químicos de alta viscosidade, e desde o tratamento convencional de água até meios especiais fortemente corrosivos, adaptando-se aos cenários de uso diferenciados de múltiplas indústrias.
4. ‌Reduzir os custos operacionais de longo prazo‌: Estruturas estáticas sem consumo de energia geram quase nenhum consumo de energia operacional, e os requisitos de manutenção extremamente baixos também reduzem o investimento subsequente em operação manual e manutenção. Comparado aos métodos tradicionais de agitação e mistura, o custo abrangente de uso a longo prazo é mais vantajoso.
5. ‌Adaptação a Condições Especiais de Trabalho e Necessidades de Segurança‌: A estrutura de tubulação totalmente fechada pode impedir que meios voláteis nocivos entrem em contato com o ambiente externo. Em cenários especiais, como a indústria química e o tratamento de resíduos perigosos, pode reduzir os riscos de segurança causados por vazamentos de meio e aumentar a redundância de segurança da operação do processo.
