Fabricante de suporte de rolo ajustável e suporte de operação fornece máquinas de operação de soldagem, soldagem a arco de quadro cruzado, soldagem a plasma e soldagem de costura anular

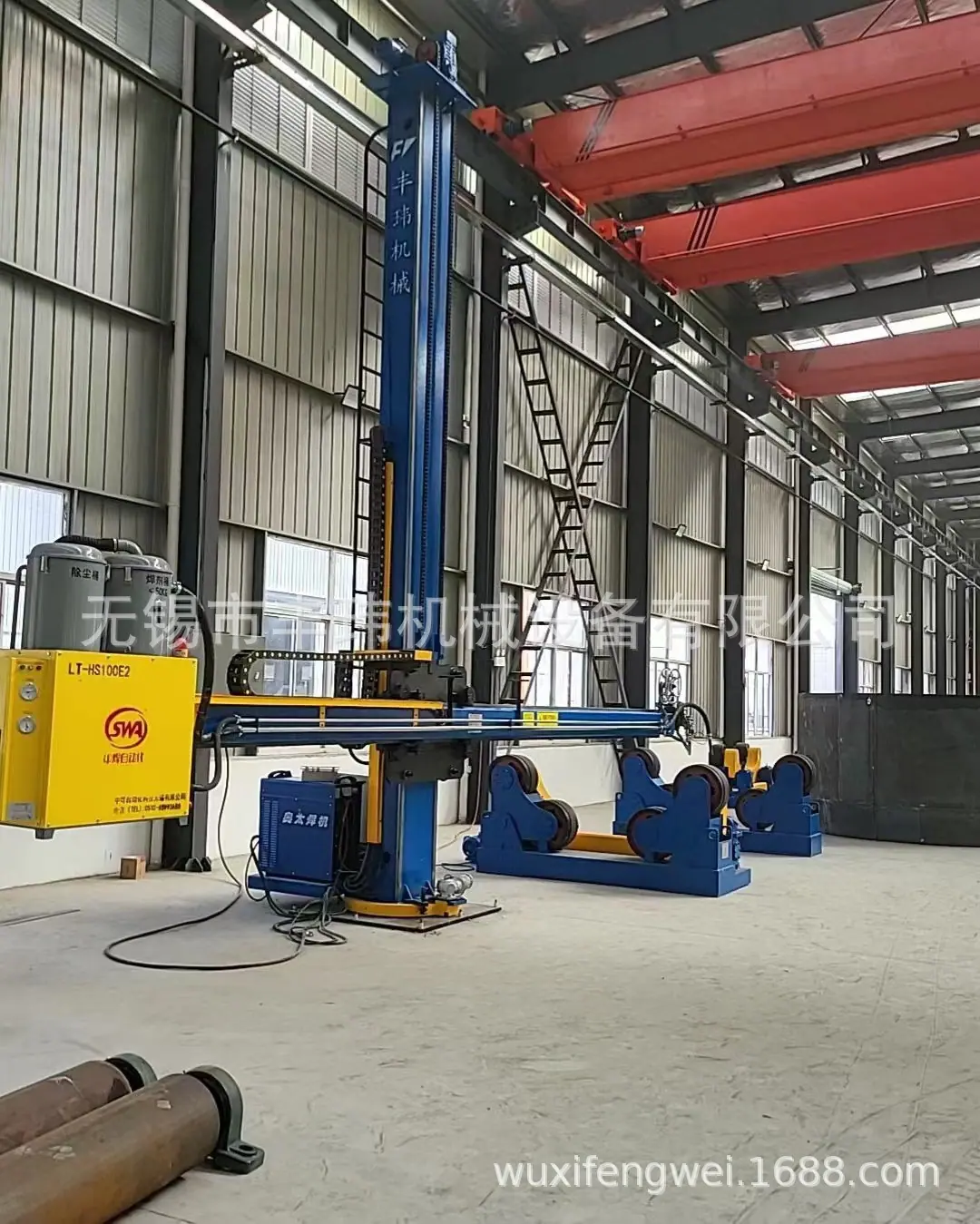

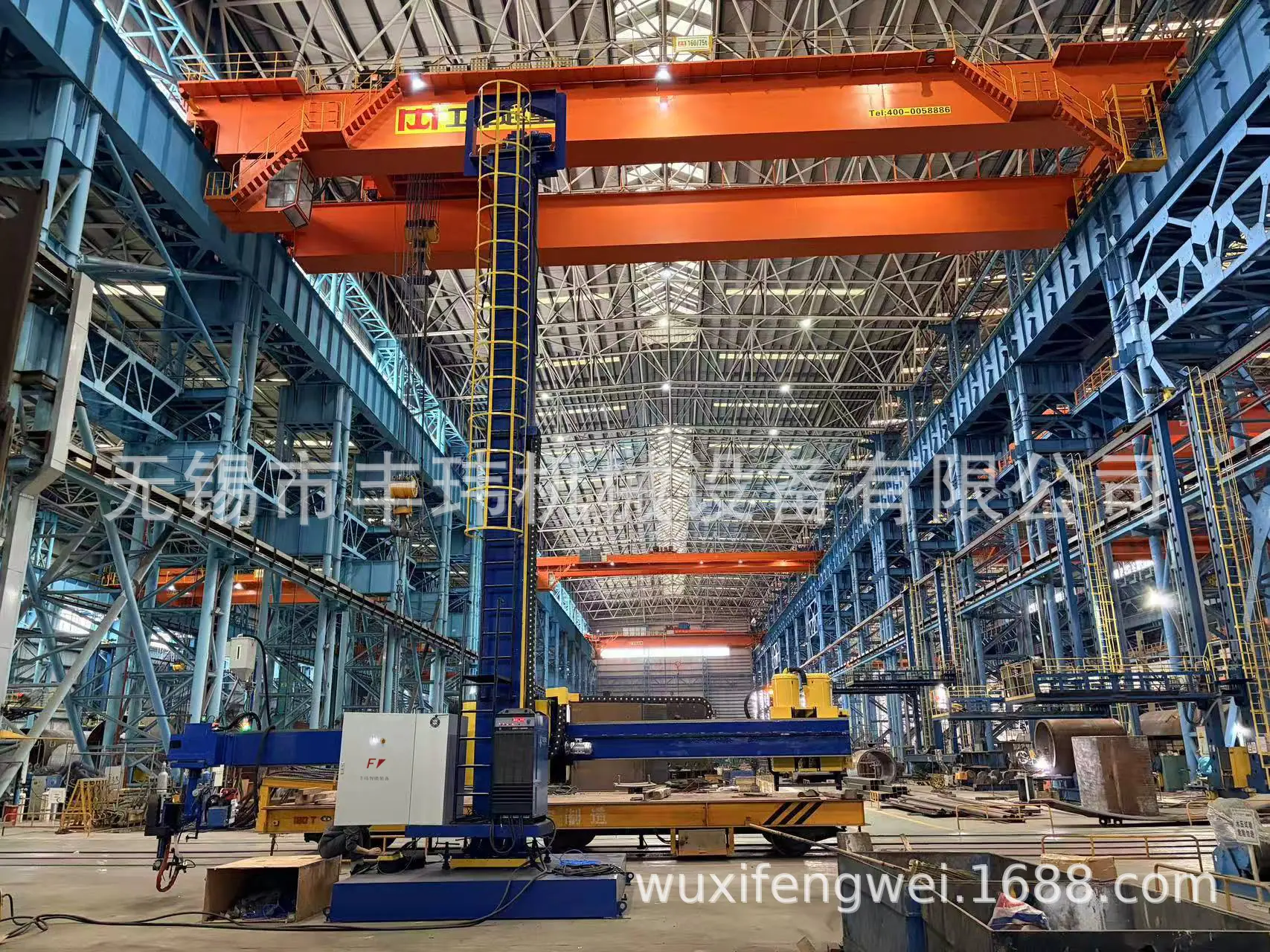

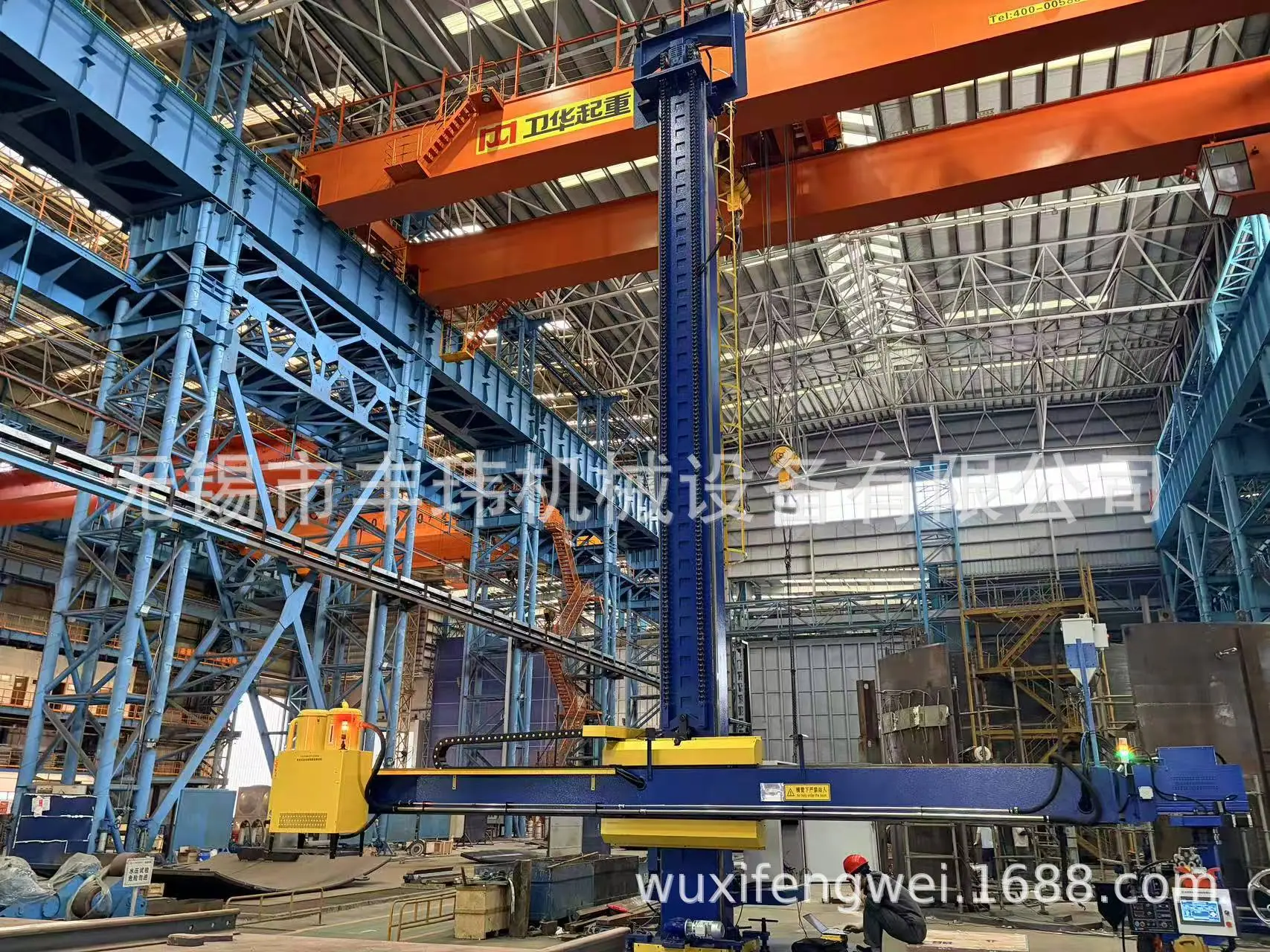

    Equipamentos de máquinas Wuxi Fengwei Co., Ltd.fabricaçãoEquipamentos automáticos de soldagem e corteA máquina de solda automática é umaMáquinas auxiliares de soldagem, o sistema de soldagem pode ser selecionado de acordo com os requisitos do processo do usuário. O equipamento adota regulagem de velocidade contínua de frequência variável para a extensão e retração do braço horizontal, com uma velocidade estável. A cabeça é equipada com um mecanismo de ajuste fino cruzado elétrico para ajustar a posição da solda. O levantamento do braço horizontal é equipado com um dispositivo de segurança de quebra de corrente e deslizamento, e a rotação da coluna tem um dispositivo de freio, que é confiável. Existem tipos fixos, fixos com tipo rotativo, móveis e móveis com tipo rotativo, que também podem ser projetados e personalizados de acordo com os requisitos do cliente.

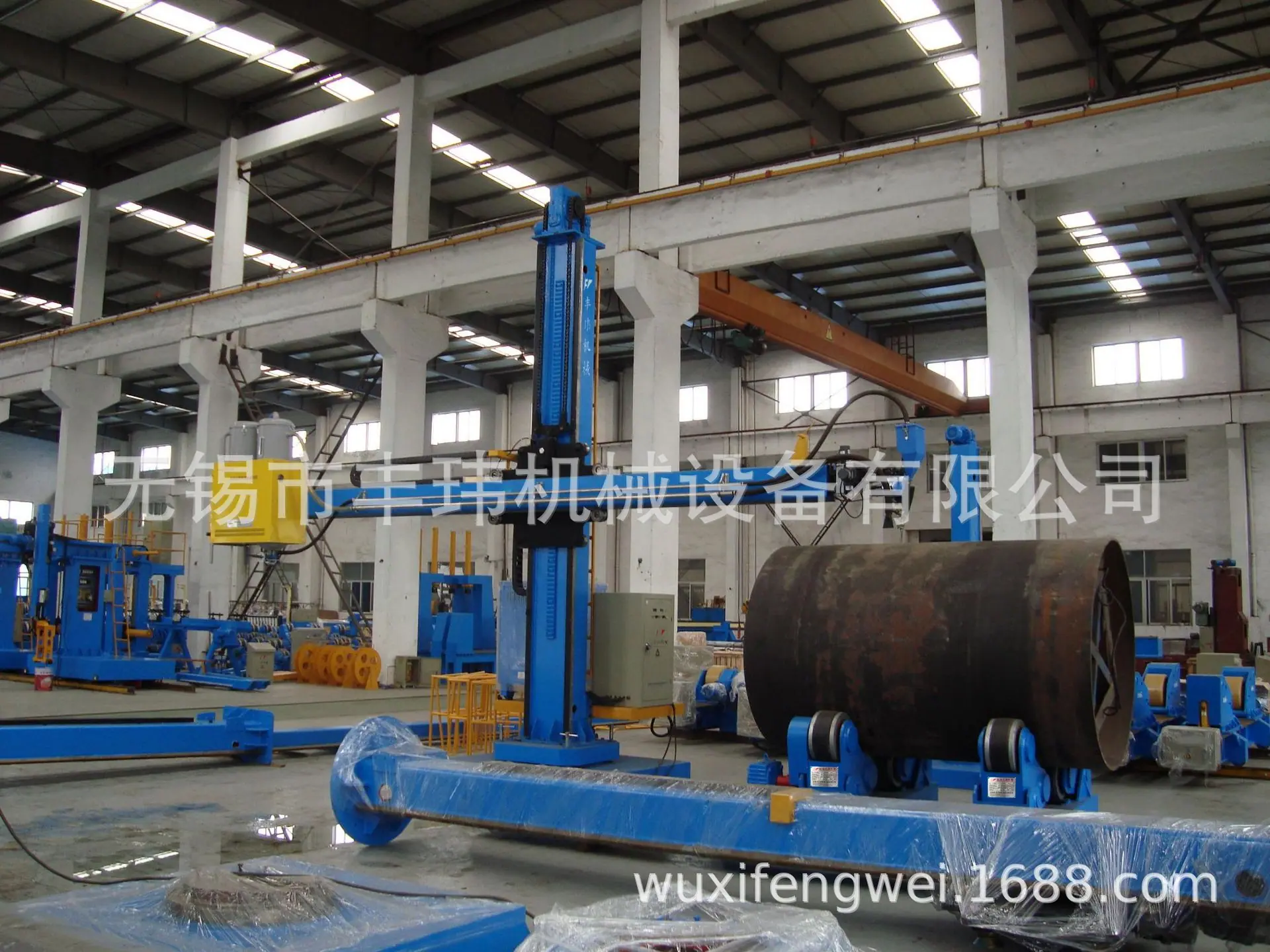

Cruz de soldagemÉ combinado com máquina de solda automática"Máquinas e equipamentos de soldagem automática"Ele pode ser combinado com rolos de soldagem e posicionadores e é amplamente utilizado na soldagem de costura circunferencial interna e externa de várias peças estruturais cilíndricas em indústrias de manufatura, como caldeiras, vasos de pressão, petróleo, produtos químicos e máquinas, e pode ser personalizado de acordo com as necessidades do cliente.

um,Parâmetros técnicos：

Os produtos podem ser personalizados de acordo com as necessidades do cliente.

2. Princípio estrutural

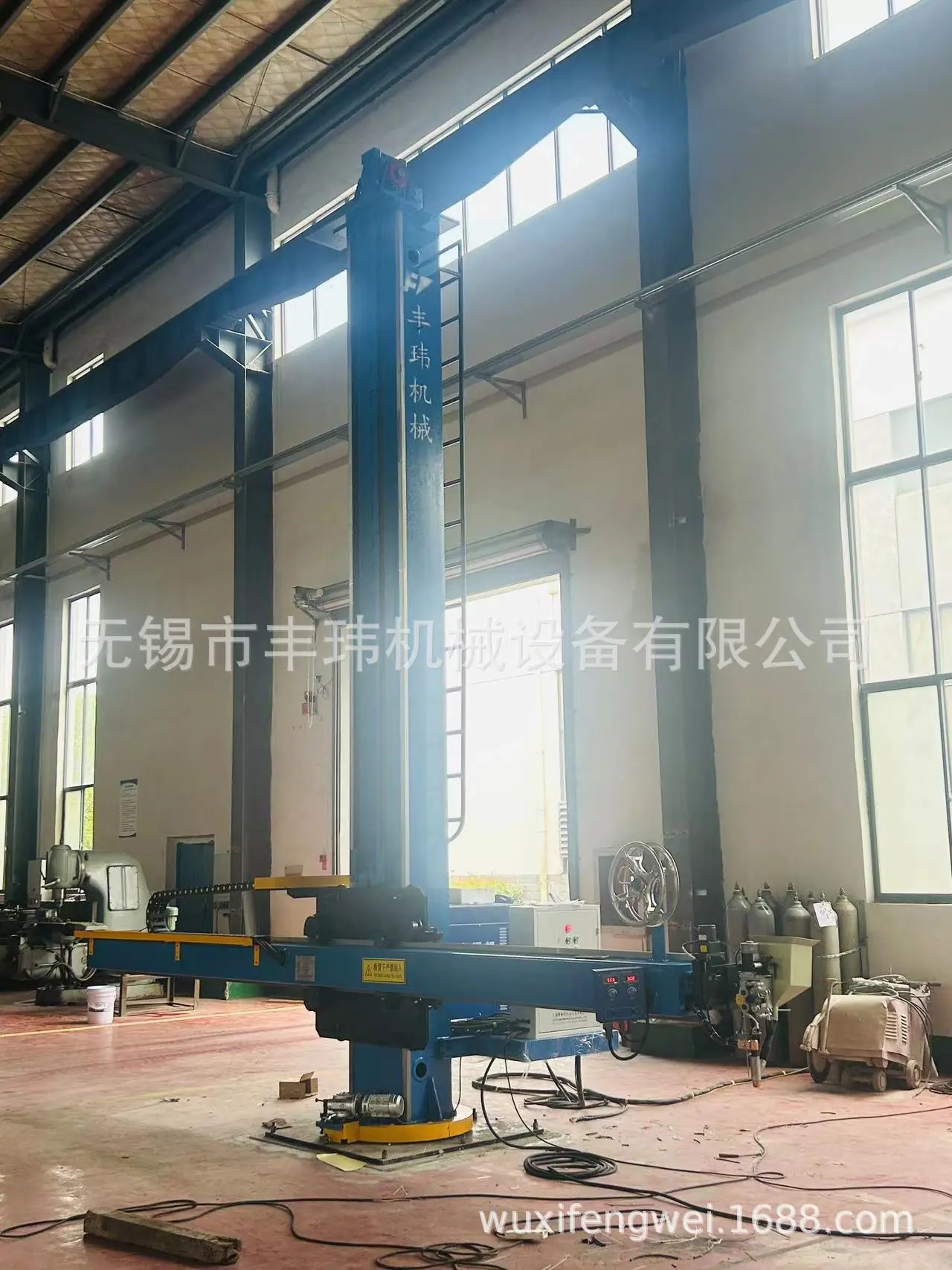

1. O equipamento é composto principalmente de manipulador de soldagem tipo coluna e dispositivo de controle elétrico.

1.1. O manipulador de soldagem consiste em um braço transversal, uma coluna, um mecanismo de elevação, um mecanismo telescópico de braço transversal, uma rotação de coluna, um curso de carrinho, um mecanismo de ajuste fino da cabeça e uma parte de controle elétrico.

1.2. Tanto as colunas quanto os braços transversais são vigas retangulares, do tipo trilho duplo, e os trilhos-guia são feitos de aço 45. Após a soldagem, as colunas do trilho-guia e os braços transversais são recozidos para aliviar o estresse e, então, processados mecanicamente para garantir requisitos de alta precisão.

1.3. A coluna é um mecanismo de elevação de braço transversal, que é acionado por um motor para acionar o redutor de engrenagem sem-fim e a corrente da roda dentada. Uma extremidade da corrente é conectada ao dispositivo de guia do braço transversal, e a outra extremidade é fixada ao ferro de equilíbrio na coluna. O movimento de elevação e abaixamento do braço transversal é obtido pelo movimento para cima e para baixo da corrente.

1.4. Oito grupos de assentos de polia são instalados nos lados superior e inferior e esquerdo e direito do assento guia. O assento da polia adota uma estrutura de eixo excêntrico. A roda guia e os trilhos guia no braço transversal e na coluna estão em contato de superfície "Ⅱ". A excentricidade da roda guia é ajustável, o que pode garantir que a extensão horizontal e a elevação vertical do braço transversal possam funcionar suavemente sem tremer.

1.5. O movimento horizontal do braço transversal é obtido pelo motor CA que aciona a cremalheira e o pinhão através do redutor de engrenagem sem-fim. A velocidade de alimentação telescópica é ajustável continuamente dentro da faixa de 100-1000 mm/min.

1.6. O mecanismo de ajuste fino cruzado da cabeça de soldagem é usado para ajustar a posição relativa entre a cabeça de soldagem e a solda a qualquer momento durante o processo de soldagem.

1.7. A extensão e elevação do braço horizontal são todas roteadas por correntes de arrasto de engenharia, que são simples e bonitas.

1.8. Esta máquina é equipada com um carrinho que pode ser movido eletricamente para realizar o movimento elétrico da máquina operacional.
