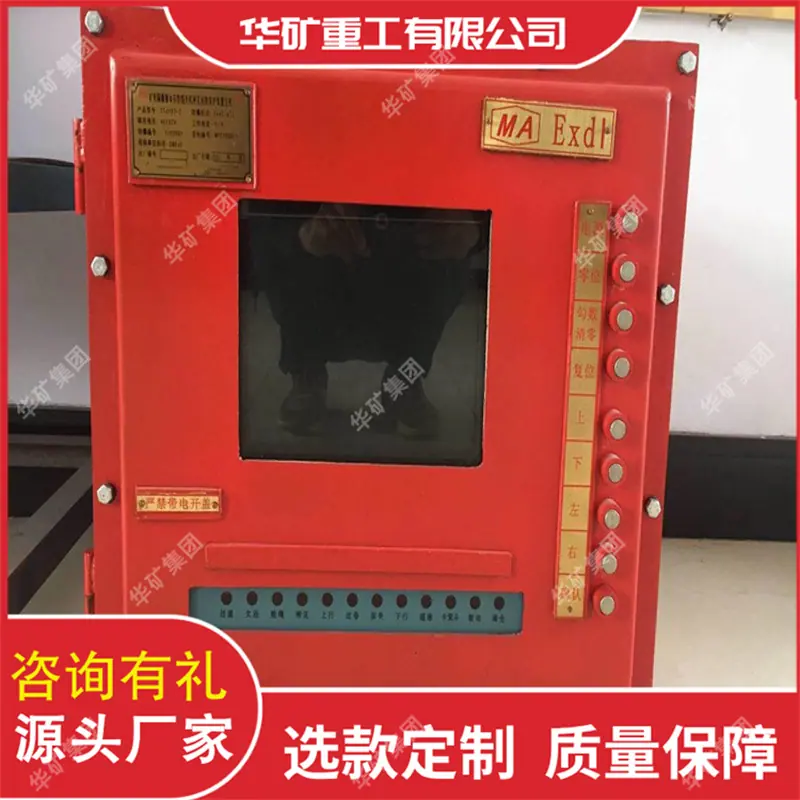

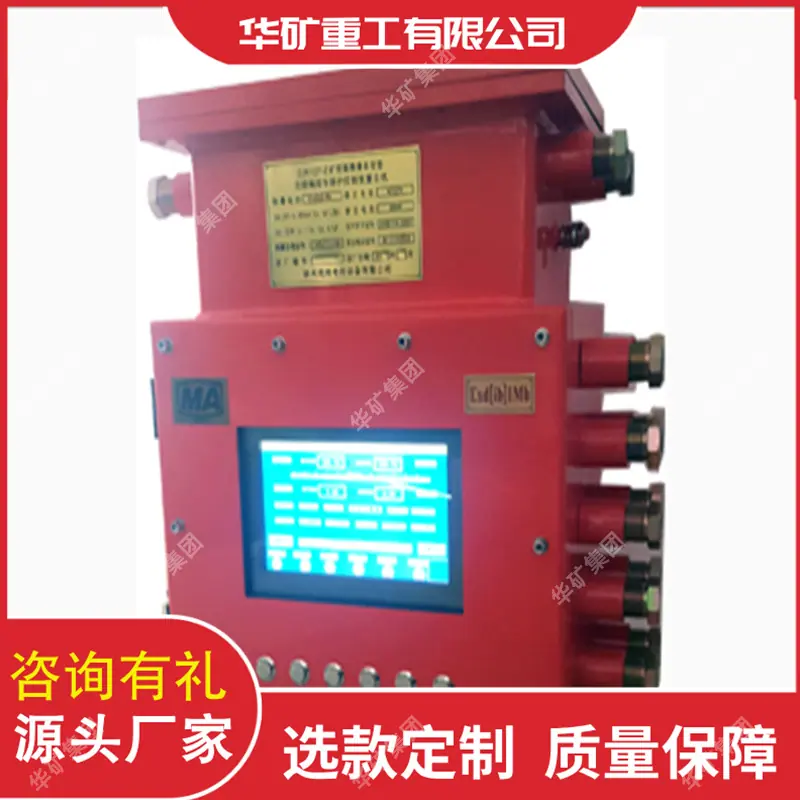

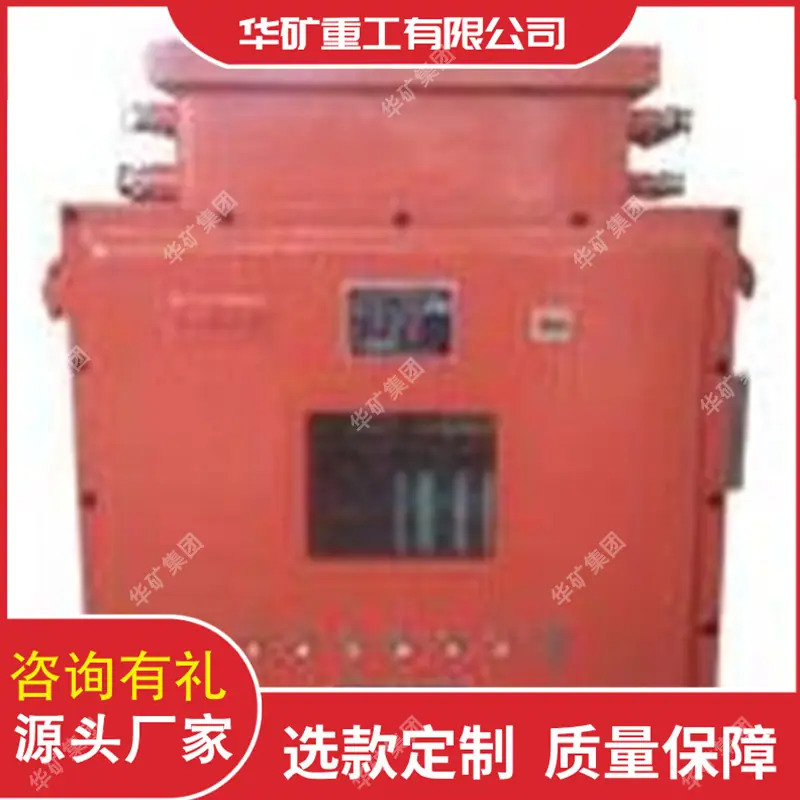

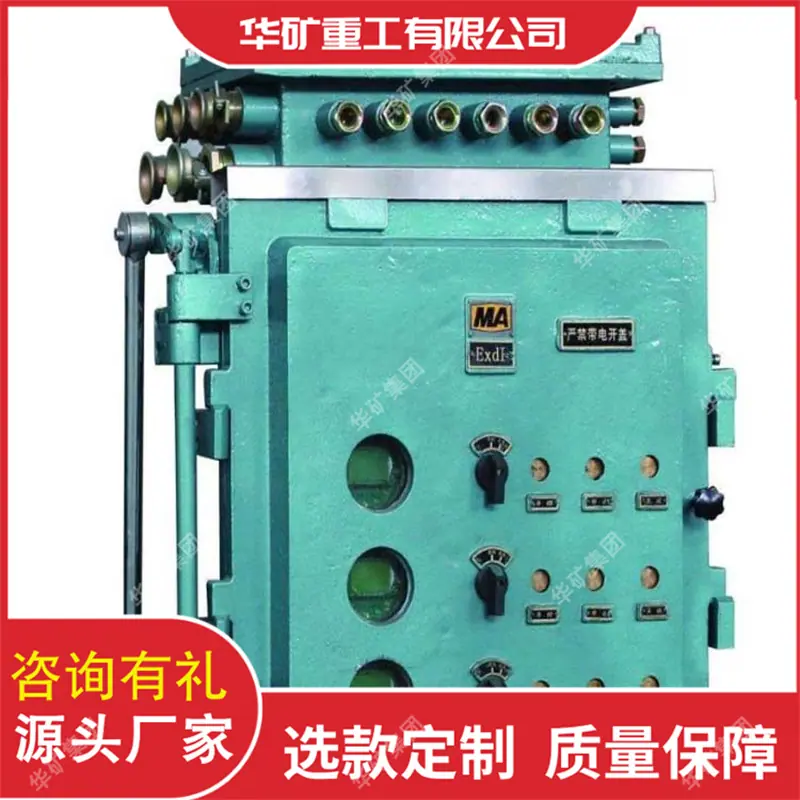

Caixa de Controle à Prova de Explosão para PLC de Mineração KXJ127(Y) Caixa de Controle Programável à Prova de Explosão e Intrinsecamente Segura para Mineração

Descrição do produto

Caixa de Controle PLC Tipo à Prova de Explosão e Segurança Intrínseca para Uso em Mina é um equipamento especializado de controle central automatizado para o ambiente de mina de carvão subterrânea, com a marca de prova de explosão Ex d[ib]ⅠMb. Possui simultaneamente uma estrutura de dupla proteção à prova de explosão de invólucro à prova de explosão + circuito de segurança intrínseca. Possui um controlador PLC tipo segurança intrínseca para uso em mina embutido e uma tela sensível ao toque homem-máquina, usado para aquisição centralizada de dados, controle lógico, upload de dados e proteção de segurança de equipamentos subterrâneos.

Ambiente aplicável

Adequado para vias subterrâneas, salas de bombas, vias de correia transportadora e frentes de lavra em minas de carvão contendo riscos de metano e poeira de carvão;

Temperatura ambiente: -10℃～+40℃

Umidade Relativa: ≤95% UR (25℃, sem condensação)

Pressão atmosférica: 80～106kPa

Condições de operação: Sem gases corrosivos, poeira moderada, vibração leve, pode ser brevemente borrifado com água, grau de proteção IP54.

Vantagens do produto

À Prova de Explosão Dupla, Seguro e Conforme para Uso Subterrâneo: O invólucro à prova de explosão abriga os circuitos de alta potência; arcos internos são contidos dentro do invólucro; todos os circuitos de sinal e controle são intrinsecamente seguros, não apresentando risco de ignição; possui certificações completas à prova de explosão de acordo com os padrões de segurança; pode ser usado diretamente no subsolo.

CLP Programável, adaptável a múltiplos cenários de automação: suporta diagrama de escada e programação por blocos de função, a lógica de controle pode ser modificada sem alterar a fiação física; regulação PID integrada, intertravamento sequencial, proteção contra falhas, substitui gabinetes de controle a relé complexos tradicionais, simplifica a fiação subterrânea.

Expansão Modular, Personalização Flexível: Pontos de E/S, portas de comunicação e tamanhos de tela podem ser adicionados ou removidos conforme necessário; uma única unidade pode operar independentemente e várias unidades podem ser interligadas para controle centralizado de áreas subterrâneas.

Isolamento total e anti-interferência para operação estável no subsolo: Isolamento elétrico forte e fraco, isolamento opto-elétrico, proteção contra surtos de comunicação, resistente à forte interferência eletromagnética causada por inversores de frequência variáveis no poço e partida/parada de motor; Possui função de autodiagnóstico, registra automaticamente o horário e o tipo de falha para inspeção e manutenção rápidas.

Modo de Controle Duplo Local + Remoto: Operação manual no local via tela sensível ao toque; Monitoramento remoto, partida/parada remota, modificação de parâmetros via computador host de solo conectado à rede em anel industrial e à plataforma de automação integrada da mina.

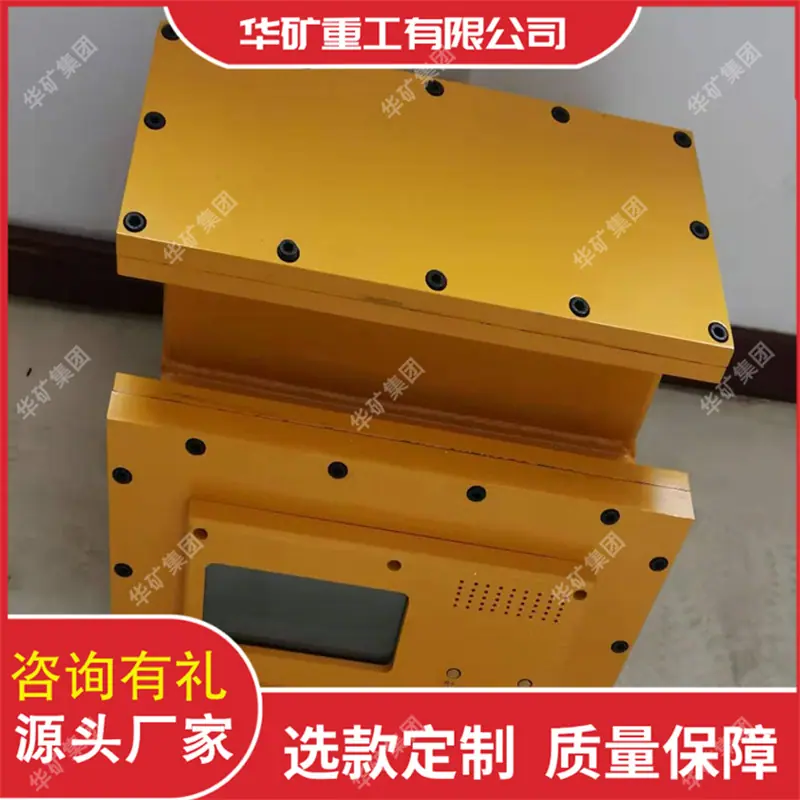

Alta Proteção em Condições de Trabalho Severas: Placa de aço espessada com tinta anticorrosiva, superfície à prova de explosão com tratamento antiferrugem, à prova de poeira e à prova d'água, adequada para ambientes subterrâneos úmidos, empoeirados e com ligeira vibração.

A função principal

Aquisição de Dados: Aquisição em tempo real de gás, nível de água, temperatura, pressão, status de operação do equipamento e vários sinais de chave de proteção.

Controle Lógico Automático: Rotação automática de bombas d'água para drenagem, partida/parada por acoplamento de correia, ajuste automático de volume de ar para ventiladores principais e locais, abertura/fechamento automático de venezianas, intertravamento para dispositivos de transporte de passageiros suspensos, controle de acoplamento para drenagem de gás.

Proteção Completa de Segurança: Sobrecarga, Perda de Fase, Superaquecimento, Nível de Água Excedido, Gás Excedido, Intertravamento de Parada de Emergência, Bloqueio por Vazamento, Alarme Sonoro e Visual de Falha, Bloqueio de Desligamento.

Armazenamento e Upload de Dados: Armazenamento local de logs de operação e registros de falhas; Upload em tempo real para a rede em anel para monitoramento de visualização e consultas de curvas históricas no centro de despacho em terra.

Operação Multimodo: Comutável entre três modos: Automático/Manual/Manutenção. O modo de manutenção desabilita a proteção de intertravamento, garantindo a segurança da manutenção.

Cenários de aplicação

Automação da Sala de Bombas Central/Área de Mineração Subterrânea: Rotação automática de múltiplas bombas de água, acoplamento com o nível da água, controle de drenagem para redução de picos e preenchimento de vales;

Controle Centralizado de Transportador de Correia: Correia transportadora principal, acoplamento da correia transportadora da calha, intertravamento de proteção contra desvio/acúmulo de carvão/fumaça/temperatura excessiva;

Controle do sistema de ventilação: Troca automática de ventiladores locais, acoplamento de dampers, ajuste do fluxo de ar com base na concentração de gás;

Dispositivo de Teleférico Aéreo (Teleférico Macaco): Controle Abrangente de Proteção de Partida/Parada, Freios, Excesso de Velocidade, Queda de Cabo;

Sistema de Extração de Gás: Bomba de extração, válvulas de tubulação, regulação vinculada de concentração e pressão;

Controle automatizado de subestações subterrâneas, tratamento de água, remoção de poeira e combate a incêndios;

A frente de lavra integrada e abrangente é equipada com uma subestação de apoio de controle centralizado, conectada ao sistema inteligente "uma rede" da mina.
