Instrumento de Calibração de Profundidade de Haste de Perfuração de Poço Calibrador de Profundidade de Perfuração de Mina Medidor Portátil de Profundidade de Furo de Mina

O medidor de profundidade de furo intrinsecamente seguro YSZ12.8 para mineração é um equipamento de medição intrinsecamente seguro especialmente projetado para a detecção precisa de profundidades de furo em vários tipos de furos subterrâneos de mina de carvão. Ele pode concluir de forma estável a medição da profundidade do furo em ambientes de alto risco com alto teor de gás e alta poeira subterrânea, e é um equipamento metrológico de suporte essencial para a aceitação da qualidade da construção de furos de mina e detecção de exploração geológica.
I. Introdução Básica do Produto

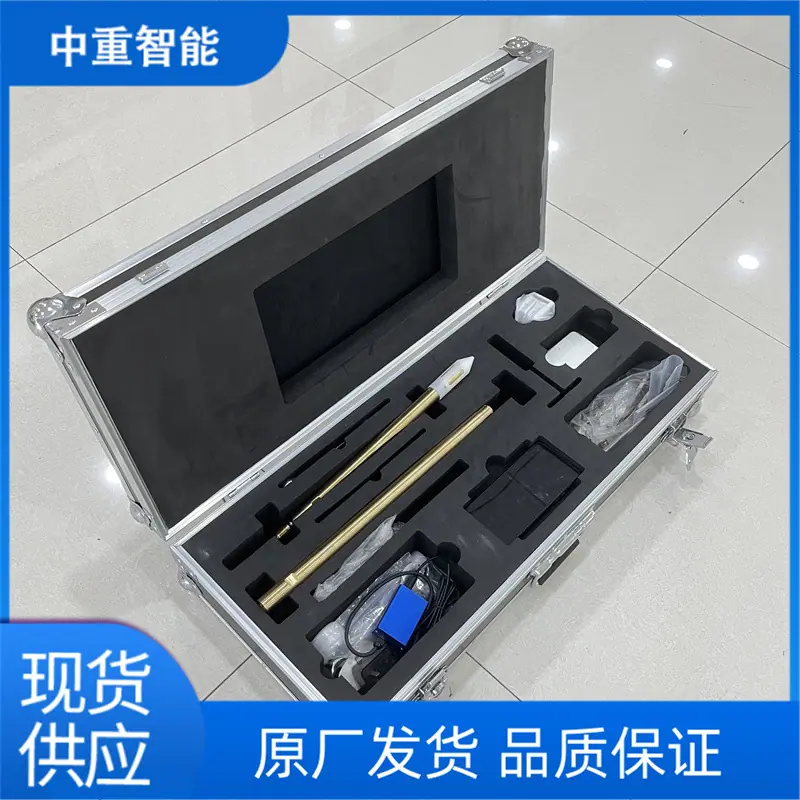

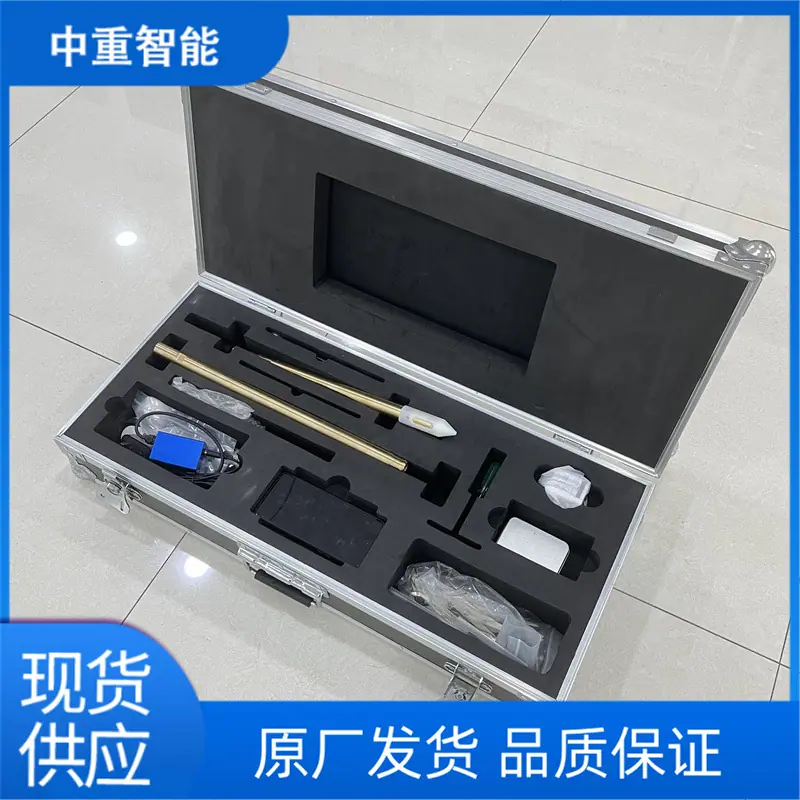

‌Componentes Principais‌: Composto por uma sonda profunda intrinsecamente segura para mineração, um terminal portátil à prova de explosão para mineração, uma haste de empurrar de fibra de carbono e um módulo de contagem de profundidade. Alguns modelos podem ser usados com um módulo de função de medição de trajetória.
‌Princípio de Funcionamento‌: O tubo da sonda contém um sensor de profundidade de alta precisão, que é empurrado para dentro do furo de sonda sincronicamente com a haste de empurrar de fibra de carbono. Um módulo de contagem de alta precisão registra a distância de avanço da haste em tempo real, convertendo-a diretamente para os dados de profundidade total do furo. Após a conclusão da medição, os dados são transmitidos para o terminal portátil via Bluetooth sem fio.
‌Lógica de Operação Básica‌: Antes da medição, conecte o tubo da sonda à haste impulsora, sincronize o terminal portátil via Bluetooth, empurre manualmente o tubo da sonda para dentro do furo a uma velocidade uniforme, o sistema registra automaticamente os dados de profundidade e os resultados da medição podem ser visualizados diretamente no terminal após a retirada do tubo da sonda.
II. Classificação Principal
‌Dividido por configuração funcional‌
Tipo Profundo de Medição Única Básica: Possui apenas a função de medir a profundidade de perfuração, estrutura simples, baixo custo, adequado para cenários convencionais de aceitação de perfuração que exigem apenas a medição precisa da profundidade do furo.
Modelo Integrado de Medição de Profundidade + Trajetória: Construído com um sensor de ângulo de alta precisão na base da medição de profundidade, ele pode medir simultaneamente os dados de trajetória espacial, azimute e ângulo de inclinação do poço, adequado para cenários de detecção de desvio em perfuração direcional.
Modelo Integrado Multi-parâmetro: Além da profundidade e trajetória, também pode ser expandido com funções para medição in-situ da concentração de gás e pressão negativa da extração de gás, adequado para cenários de detecção integrada de todos os parâmetros em poços de extração de gás.
‌Dividido pela profundidade de perfuração aplicável‌
Tipo de Furo Rasos: Adequado para profundidades de perfuração de 0-100m, a sonda é compacta e pode ser facilmente operada por uma única pessoa. É adequado para exploração subterrânea rasa e inspeção de furos para parafusos de ancoragem e cabos de ancoragem.
Tipo de Furo Profundo: Adequado para perfuração em profundidades superiores a 100m, equipado com uma haste de empurrar de fibra de carbono estendida de alta resistência, adequado para furos de drenagem de gás de longa distância e cenários de detecção de furo profundo direcional subterrâneo.
III. Funcionalidades Principais do Produto
‌Alta precisão de medição‌: Sensor de profundidade de alta precisão integrado, erro de medição de perfuração ≤0,4%, muito superior à precisão da medição manual tradicional com fita métrica, os dados são estáveis e confiáveis, evitando erros de leitura manual.
‌Operação Conveniente Subterrânea‌: A máquina inteira é leve e compacta, permitindo que uma única pessoa a carregue para dentro da mina. O intervalo de medição pode ser selecionado independentemente, e o tempo de estabilização para cada ponto de medição é de apenas 3 segundos, tornando a medição simples e rápida.
‌Transmissão de Dados Sem Fio‌: A sonda e o smartphone de mineração se comunicam sem fio via Bluetooth. Após a conclusão da medição e a retirada da sonda, eles se conectam automaticamente via Bluetooth, eliminando a necessidade de fiação manual e garantindo a transmissão de dados sem latência.
‌Forte Adaptabilidade Ambiental‌: O tubo da sonda tem uma resistência à pressão de ≥5MPa e excelente desempenho à prova d'água e de poeira. Ele pode funcionar de forma estável em ambientes de perfuração complexos contendo lama, alta umidade e alta poeira, e não é afetado por impurezas no poço.
