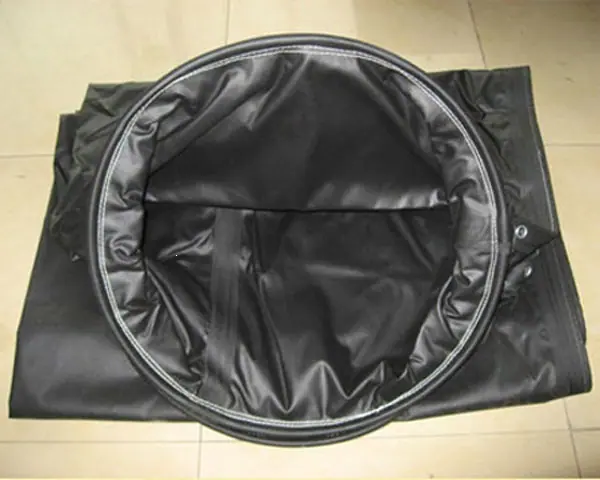

Introdução ao produto de secador de cabelo antiestático

1. Junta do duto de ar
a: Quando L=3m, não deverá haver mais de uma junta longitudinal;
Quando L=5m, não existem mais de 4 juntas longitudinais;
Quando L=10m, não deverão existir mais de 2 juntas longitudinais.
b: Quando D=300, 400, 500mm, não há mais de 2 juntas circunferenciais.
Quando D = 600.800.1000, não há mais do que 3 costuras circulares
2. Comprimento do flange: L1 = 150 mm, L2 = 200 mm
3. A deformação por flexão do anel final é menor ou igual a 1,2% do diâmetro original, e a não perpendicularidade entre a seção transversal do anel final e a linha guia de ar não é maior que 4?.
4. Anel de suspensão do duto de ar (fivela):
a: As duas extremidades do anel de elevação estão a 200 mm de distância do anel final e a suspensão é instalada na interseção da costura circunferencial do tubo de vento e da faixa de pressão do anel interno do tubo de vento. O intervalo de suspensão é um anel interno e o espaçamento é 2 vezes a seção
A distância (300 mm) entre os anéis de elevação está firmemente instalada sem vazamento de ar.
b: Quando L=3m ou 5m, o anel deverá ser instalado de forma que a torção não ultrapasse 1/24 da circunferência do tubo de vento. Quando L=10m, o anel deverá ser instalado de forma que a torção não ultrapasse 16 da circunferência do tubo de vento.
Um em dez.
5. Desempenho de ventilação do duto de ar
a: A resistência do vento por quilômetro e a taxa de vazamento de ar por quilômetro do tubo de vento atendem aos requisitos da Tabela 3
Tabela 3
Diâmetro interno do duto de ar mm Resistência ao vento por 100m N?s2/m8 Taxa de vazamento de ar por 100m %
300 ≤1728,0 ≤5,0
400 ≤410,0
500 ≤134,0
600 ≤54,0
800 ≤13,0
Nota: L=10m, L=20m, L=30m, L=40m, L=50m
b: A resistência à pressão negativa está de acordo com as disposições da Tabela 4. Após o teste de resistência à pressão negativa, não ocorrerão fenômenos anormais, como desconexão do tubo de vento, rasgo do tecido de revestimento, delaminação da tira de pressão do círculo interno, abertura da costura, etc. A taxa de contração do diâmetro do tubo de vento atende aos requisitos da Tabela 4:
Tabela 4
Diâmetro do cilindro de ar mm Passo do anel interno mm Resistência à pressão negativa Pa Diâmetro do cilindro de ar encolhimento %
300~500 150 ≥4500 5
600~800 100 ≥4000 3
