Bomba Misturadora Submersível Baixa Potência Misturador Submersível QJB0.37



1、Nome do Equipamento Misturador Submersível

2、Modelo do Equipamento      QJB1.5/6-260/3-980/S/C

Descrição do Modelo: Misturador Submersível QJB, 0.85/8: Potência 0.85KW, motor de 8 polos, 260/3: Diâmetro do impulsor 260mm, 3 pás, 480/S: Velocidade do impulsor 480 rpm, S-Material em contato com a água, excluindo o cabo, é aço inoxidável.Fabricante Profissional de Misturadores Submersíveis Seleção de Misturadores de Venda

3. Principais parâmetros técnicos

Modelo de produto Parâmetros técnicos	QJB1.5/6-260/3-980/S/C
Potência do motor　　  kW	1,5
Velocidade do Impulsor    r/min	980
Diâmetro do Impulsor     mm	260
Força de Empuxo da Água N	180
Nível de proteção do motor	IP68
Classe de isolamento do motor	F
fonte de energia	380V , 3ph , 50Hz

4. Objetivo

Amplamente utilizado no fluxo de processo de estações de tratamento de esgoto para impulsionar e misturar esgoto, misturas de lodo contendo sólidos suspensos, líquidos de processo industrial, etc., criando fluxo de água, fortalecendo a função de mistura, prevenindo a sedimentação de lodo e a formação de zonas mortas, com uma velocidade de fluxo no canal não inferior a 0,3 m/s.

5. Recursos

5.1 O misturador submersível tipo QJB com estrutura de ferro fundido (doravante denominado misturador) utiliza um motor multipolar. Sua estrutura é compacta, o volume é pequeno, a operação e a manutenção são simples, a instalação e a revisão são convenientes, o ruído é baixo e a vida útil é longa;

5.2 As pás são formadas por estampagem, possuem alta precisão, um bom projeto hidráulico e alta eficiência de trabalho.

5.3 Quando utilizado em combinação com o sistema de aeração, o consumo de energia pode ser significativamente reduzido, a taxa de transferência de oxigênio é significativamente aumentada e a sedimentação é efetivamente prevenida.

6、Termos de Uso

O mixer submersível pode operar continuamente nas seguintes condições:

6.1 A altitude não excede 1000m;

6.2 A temperatura média não deve exceder 40°C;

6.3 O valor do pH do meio está entre 5 e 9;

6.4 A densidade do líquido não deve exceder 1150kg/m3;

6.5 A profundidade do mergulho geralmente não é superior a 10 m.

7、Desempenho Técnico

7.1 A capacidade nominal da misturadora é uma classificação contínua baseada no modo de operação contínua (S1);

7.2 O misturador gira suavemente e livremente, sem qualquer travamento ou estagnação;

7.3 O misturador deve ser capaz de suportar uma pressão não inferior a 0,2 MPa e passar por um teste de pressão de ar de 3 minutos sem vazamento;

O misturador de 7,4 adota uma estrutura de selo mecânico duplo e organização de selo de lábio. O selo mecânico garante operação confiável por 15.000 horas sem substituição;

O cabo de alimentação do mixer de 7,5 utiliza cabo encamisado de borracha tipo YZW especificado em GB5013.4 ou outros cabos com desempenho equivalente. O comprimento padrão do cabo é de 10 m e ele também pode ser fornecido de acordo com os requisitos do usuário. A prensa-cabo é especialmente vulcanizada para facilitar a substituição e garantir uma vedação eficaz;

7.6 O material do corpo principal é ferro fundido, e o impulsor e a carcaça do difusor são ambos feitos de aço inoxidável. As peças de aço inoxidável são tratadas com decapagem e passivação, e suas superfícies são brilhantes, livres de manchas, amassados, trincas, etc.;Fabricante Profissional de Misturadores Submersíveis Seleção de Misturadores de Venda

O liquidificador 7.7 tem uma marca vermelha rotativa detalhada;

7.8 O fio bicolor (amarelo/verde) no cabo de alimentação do liquidificador é designado como o fio terra e está conectado de forma confiável. A marca de terra é clara e não será facilmente desgastada durante a vida útil;

7.9 As lâminas e o rotor do liquidificador são submetidos a testes de balanceamento dinâmico, com uma precisão de balanceamento de G6.3;

8、Vida útil

O misturador pode operar continuamente, intermitentemente e retomar a operação após um longo período de desligamento sob condições especificadas. O misturador pode manter uma operação estável durante todo o processo de operação. O tempo médio de operação antes da primeira falha não será inferior a 10.000 horas, e a vida útil da máquina inteira não será inferior a 20 anos.

9、Projeto Estrutural

9.1 Motor

Usando um motor de gaiola de rato submersível, o valor da potência nominal do motor deve exceder a carga esperada em pelo menos 10%. A classe de isolamento dos enrolamentos do motor é F, a temperatura de trabalho é 155℃ e o estator do motor é resfriado pelo líquido circundante;

9.2 uma câmara de óleo e 2 selos mecânicos

Lubrifique e resfrie o dispositivo de vedação. Existem 2 selos mecânicos entre o alojamento do rolamento, o motor e o líquido.

9.3 Todos os rolamentos da misturadora utilizam rolamentos importados (NSK), e a vida útil projetada de todos os rolamentos não deve ser inferior a 100.000 horas.

10. Instalar Sistema

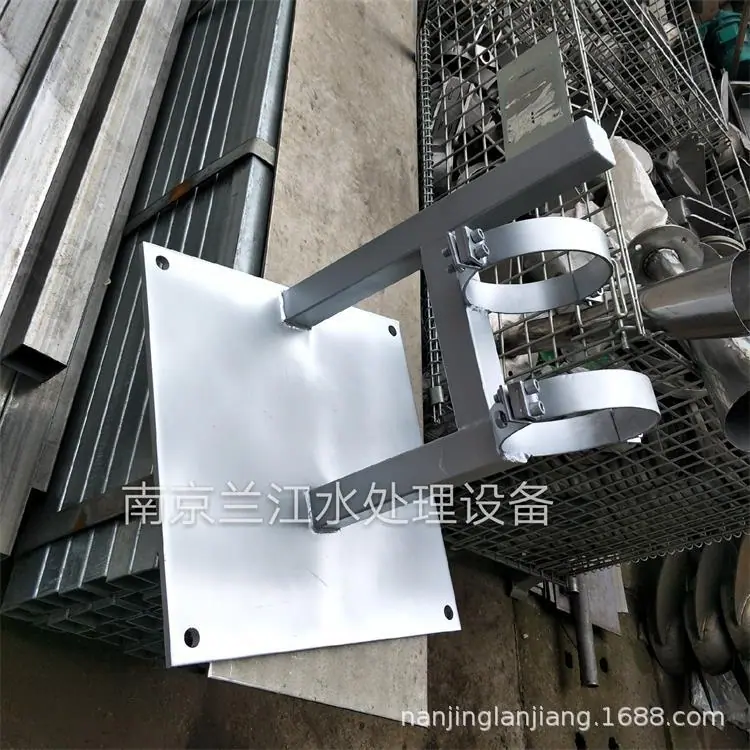

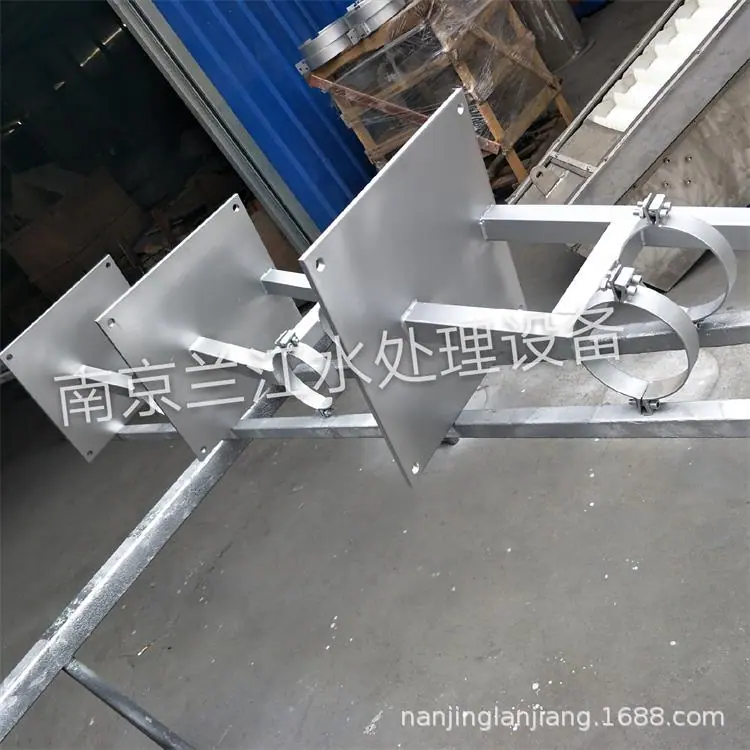

O içamento da misturadora é realizado pelo sistema de instalação, e cada misturadora deve ser equipada com um conjunto de sistemas de instalação. Ele inclui: trilhos guia, suportes, braços elevatórios tipo lança e dispositivos de içamento com manivela.

11. Os materiais para os componentes principais do liquidificador são especificados da seguinte forma:

a) O material da carcaça é ferro fundido;

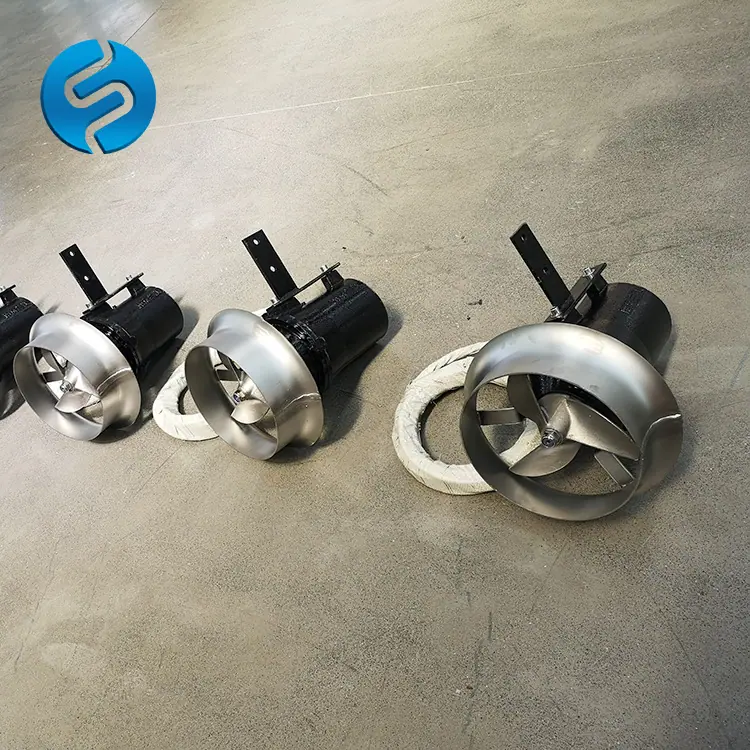

b) O impulsor e a carcaça do difusor são feitos de aço inoxidável;

C) Os fixadores expostos são feitos de aço inoxidável;

12、Método de Controle

A caixa de controle é equipada com um botão de controle start/stop, uma luz indicadora de operação, um botão de parada de emergência e um interruptor automático/manual. Quando alternado para o modo automático, o misturador pode receber comandos start e stop do PLC na sala de controle central. Quando alternado para o modo manual, o start e stop podem ser controlados manualmente no local.

A caixa de controle local pode realizar a autoproteção do equipamento, tem funções de proteção contra superaquecimento, sobrecorrente e vazamento, e pode reservar uma interface PLC.

13、Escopo das Instalações de Suporte

1) Máquina totalmente montada

2) Sistema de instalação em aço inoxidável

14. Medidas de Fabricação e Garantia de Qualidade

Implementar rigorosamente o padrão nacional da indústria de construção urbana para propulsores submersíveis CJ/T109-2000, gerenciar de acordo com o sistema de gestão da qualidade ISO9001 aprovado e assumir a responsabilidade pela qualidade de todas as peças adquiridas.

Compilei as especificações para misturadores submersíveis para todos, esperando que possa ser útil.Fabricante Profissional de Misturadores Submersíveis Seleção de Misturadores de Venda


Nome do material	Especificação	unidade
misturador submersível	QJB5.5/8-640/3 Potência 5.5	torre
misturador submersível	QJB7.5/6-640/3 Potência 7.5	torre
misturador submersível	QJB11/6-790/3 Potência 11	torre
misturador submersível	QJB15/4-790/3 Potência 15	torre
misturador submersível	QJB4/12-620/3 Potência 4	torre
misturador submersível	QJB5/12-620/3 Potência 5	torre
misturador submersível	QJB7.5/12-620/3 Potência 7.5	torre
misturador submersível	QJB10/12-620/3 Potência 10	torre
misturador submersível	QJB3/2-1100/2 Potência 3	torre
misturador submersível	QJB1.5/6-1800/2 Potência 1.5	torre
misturador submersível	QJB1.5/4-2500/2 Potência 1.5	torre
misturador submersível	QJB3/6-1800/2 Potência 3	torre
misturador submersível	QJB4/4-2500/2 Potência 4	torre
misturador submersível	QJB5/4-2500/2 Potência 5	torre
misturador submersível	QJB5.5/8-640/3 Potência 5.5	torre
misturador submersível	QJB7.5/6-640/3 Potência 7.5	torre
misturador submersível	QJB11/6-790/3 Potência 11	torre
misturador submersível	QJB15/4-790/3 Potência 15	torre
misturador submersível	QJB4/12-620/3 Potência 4	torre
misturador submersível	QJB5/12-620/3 Potência 5	torre
misturador submersível	QJB7.5/12-620/3 Potência 7.5	torre
misturador submersível	QJB10/12-620/3 Potência 10	torre
misturador submersível	QJB3/2-1100/2 Potência 3	torre
misturador submersível	QJB1.5/6-1800/2 Potência 1.5	torre
misturador submersível	QJB1.5/4-2500/2 Potência 1.5	torre
misturador submersível	QJB3/6-1800/2 Potência 3	torre
misturador submersível	QJB4/4-2500/2 Potência 4	torre
misturador submersível	QJB5/4-2500/2 Potência 5	torre
misturador submersível	QJB2.2/8-320/3 Potência 2.2	torre
misturador submersível	QJB4/6-320/3 Potência 4	torre
misturador submersível	QJB1.5/8-400/3 Potência 1.5	torre
misturador submersível	QJB2.5/8-400/3 Potência 2.5	torre
misturador submersível	QJB0.85/8-260/3 Potência 0.85	torre
misturador submersível	QJB1.5/6-260/3 Potência 1.5	torre
misturador submersível	QJB2.2/8-320/3 Potência 2.2	torre
misturador submersível	QJB4/6-320/3 Potência 4	torre
misturador submersível	QJB1.5/8-400/3 Potência 1.5	torre
misturador submersível	QJB2.5/8-400/3 Potência 2.5	torre
misturador submersível	QJB0.85/8-260/3 Potência 0.85	torre
misturador submersível	QJB1.5/6-260/3 Potência 1.5	torre
