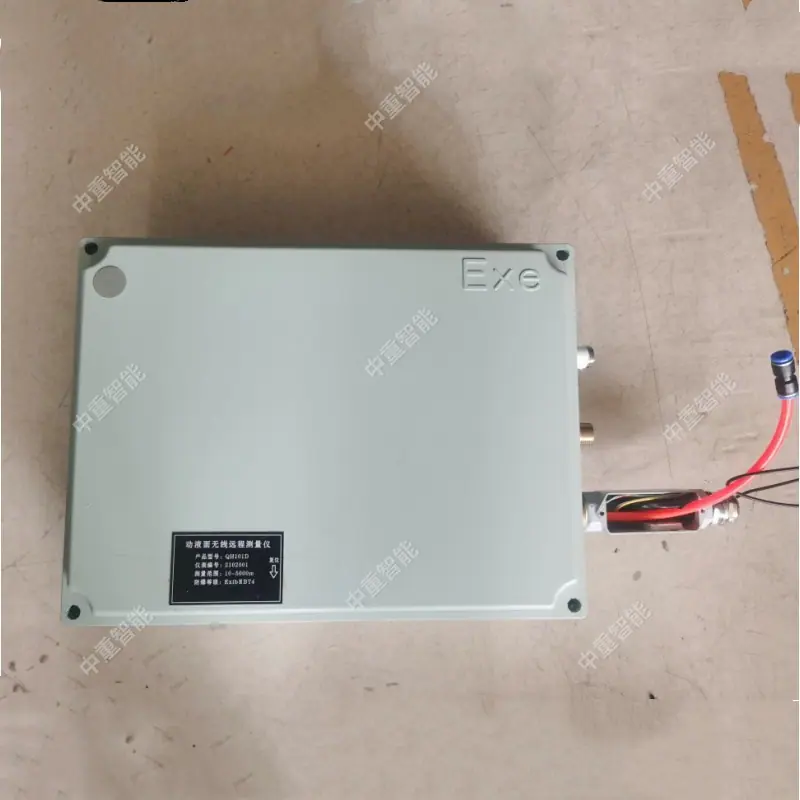

Detector de profundidade de óleo QH101D com transmissão de dados direta, detector de profundidade de óleo totalmente automático

O medidor remoto de nível de fluido de poço é o "olho de mil milhas" para o monitoramento de campos de petróleo, capaz de medir a profundidade do nível de fluido no fundo do poço remotamente em tempo real.

Destaques da Tecnologia Chave

Adaptação a múltiplas cenas: Tipos com pressão na caixa, sem pressão na caixa e outras séries cobrem diferentes condições de poço e podem medir mesmo em baixa pressão de 0,1 MPa.

Tecnologia preta de alta precisão: chip + algoritmo, erro de laboratório < 1 metro, em campo < 5 metros.

Totalmente automático + remoto: Os dados são transmitidos diretamente para o centro de controle e o aplicativo móvel pode ser usado para depuração sem abrir a tampa.

I. Preparativos Antes da Instalação

Inspeção de ferramentas: Ferramentas essenciais como um nível, chaves inglesas, juntas de vedação, fita isolante e um multímetro devem estar completas.

Verificação de parâmetros: Escolha o material apropriado (como aço inoxidável 304, PVC ou liga de titânio) e as especificações da flange (DN20~DN125) de acordo com a temperatura, pressão e corrosividade do meio.

Inspeção do equipamento: Confirme que o tubo de medição e a caixa da boia do medidor de nível não estão deformados, a boia se move livremente e a fiação do módulo de transmissão remota (como o transmissor, caixa de junção) está intacta.

II. Instalação no local

Seleção do local de instalação‌:

Tipo magnetostritivo: Preferencialmente instalado no topo do recipiente ou no topo do tubo de conexão saído pela lateral, garantindo que a boia possa se mover livremente com o nível do líquido.

Tipo ultrassônico e de radar: Deve ser instalado verticalmente para baixo para garantir que o feixe seja projetado diretamente na superfície do líquido ou na superfície do material.

Transmissor de nível com boia magnética: Geralmente instalado verticalmente na lateral ou no topo do recipiente. Os tipos montados na lateral precisam garantir que o ponto zero do medidor de nível esteja alinhado com o nível mais baixo do líquido do recipiente, com um desvio vertical não superior a 1°.

Etapas de instalação:

Tipo magnetostritivo: Empurre a boia para o fundo da haste da sonda, insira-a verticalmente no tanque de óleo, ajuste a verticalidade da instalação do medidor de nível e instale a flange de fixação e o cabo de comunicação.

Tipo ultrassônico e de radar: Evite a área de injeção da entrada, do agitador, do defletor, etc., que podem bloquear o feixe ou causar interferência de sinal.

Tipo de transmissão remota com aba magnética: Mantenha a posição zero do transmissor remoto e a indicação da posição zero do medidor de nível de aba magnética na mesma linha horizontal, use braçadeiras de mangueira de aço inoxidável para fixação para evitar afetar o magnetismo do instrumento e a precisão da medição.
