Misturador Submersível de Aço Inoxidável Fluxo de Empuxo Fabricante de Misturador Submersível QJB1.5 Misturador Submersível

Misturador Submersível de Aço Inoxidável Indutor de Fluxo Fabricante de Misturador Submersível

Misturador Submersível QJB1.5

I. Aplicações de Misturadores Submersíveis

Misturador Submersível, o misturador submersível da série QJB e o gerador de fluxo submersível da série QJT foram pesquisados e desenvolvidos com sucesso de forma independente com base na introdução da tecnologia de vedação de motor submersível sueca Flygt. Após anos de exploração prática, duas grandes séries de produtos, agitação misturadora e geração de fluxo de baixa velocidade, foram agora formadas. Devido a inovações em seu tipo, estrutura e métodos de teste, o desempenho geral desses produtos atingiu o nível de produtos estrangeiros similares.

II. Características Estruturais dos Misturadores Submersíveis

Os produtos da série de misturadores submersíveis utilizam motores multipolos e uma estrutura de acionamento direto, resultando em baixo consumo de energia e alta eficiência; o impulsor é formado por fundição de precisão ou estampagem, garantindo alta precisão, grande empuxo, uma aparência esteticamente agradável e suave, e uma estrutura compacta.
A série de misturadores submersíveis de baixa velocidade para geração de fluxo utiliza um redutor de engrenagem cicloidal. Eles são equipados com baixa potência, baixa velocidade, grande diâmetro de impulsor e uma ampla área de serviço. O impulsor é fundido em material de poliuretano e liga de alumínio, oferecendo alta resistência e forte resistência à corrosão. Além da função de mistura, também serve para gerar fluxo e criar correntes de água.

misturador submersívelusar

Os misturadores submersíveis da série QJB são adequados para misturar líquidos contendo matéria suspensa em estações de tratamento de esgoto e processos industriais.

Misturadores submersíveis são amplamente utilizados no fluxo de processo de estações de tratamento de esgoto para impulsionar e agitar esgoto contendo matéria suspensa, misturas de lodo, líquidos de processos industriais, etc., para criar fluxo de água, melhorar a função de agitação, evitar sedimentação de lodo e cantos mortos, e a taxa de fluxo na vala não é inferior a 0,3 m/s.

misturador submersívelCaracterísticas

5.1 O misturador submersível de acoplamento direto tipo QJB (doravante denominado misturador) utiliza um motor multipolar. Sua estrutura é compacta, o volume é pequeno, a operação e a manutenção são simples, a instalação e a inspeção são convenientes, o ruído é baixo e a vida útil é longa;

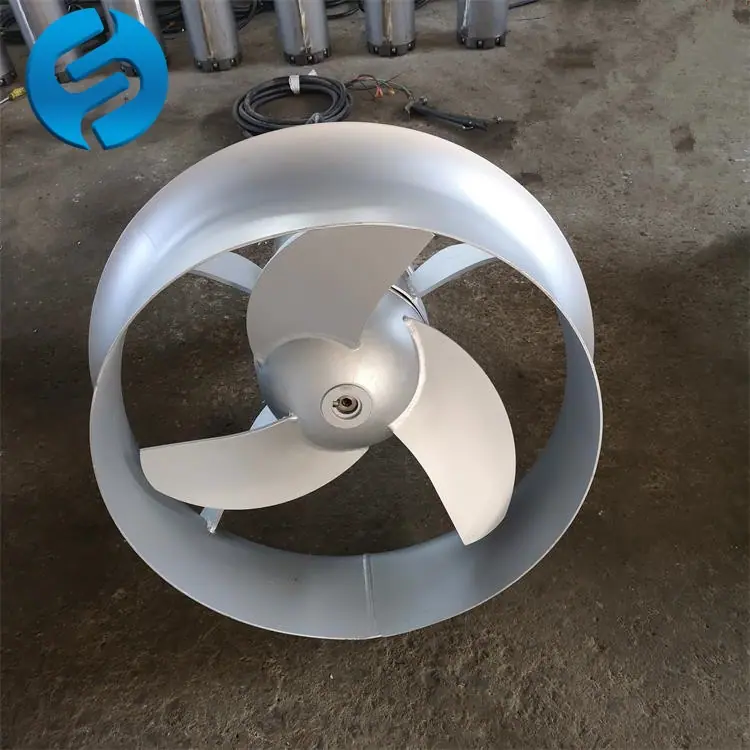

5.2 As pás são formadas por estampagem, possuem boa precisão, um design hidráulico, alta eficiência de trabalho e são um produto de reposição para misturadores de ferro fundido antigos.

5.3 Quando usado em combinação com o sistema de aeração, pode reduzir significativamente o consumo de energia, aumentar significativamente a taxa de transferência de oxigênio e prevenir eficazmente a sedimentação.

misturador submersível,Condições de uso

O mixer submersível pode operar continuamente nas seguintes condições:

6.1 A altitude não excede 1000m;

6.2 A temperatura média não deve exceder 40°C;

6.3 O valor do pH do meio está entre 5 e 9;

6.4 A densidade do líquido não deve exceder 1150kg/m3;

6.5 A profundidade do mergulho geralmente não é superior a 10 m.

misturador submersívelDesempenho técnico

7.1 A capacidade nominal da misturadora é uma classificação contínua baseada no ciclo de trabalho de operação contínua (S1);

7.2 O misturador gira suavemente e livremente, sem qualquer travamento ou estagnação;

7.3 O misturador deve ser capaz de suportar uma pressão não inferior a 0,2 MPa e passar por um teste de pressão de ar de 3 minutos sem vazamento;

O misturador de 7,4 adota uma estrutura de selo mecânico duplo e organização de selo de lábio. O selo mecânico garante operação confiável por 15.000 horas sem substituição;

O cabo de alimentação do mixer de 7,5 utiliza cabo encamisado de borracha tipo YZW especificado em GB5013.4 ou outros cabos com desempenho equivalente. O comprimento padrão do cabo é de 10 m e ele também pode ser fornecido de acordo com os requisitos do usuário. A prensa-cabo é especialmente vulcanizada para facilitar a substituição e garantir uma vedação eficaz;

7.6 O misturador é feito de aço inoxidável, que é decapado e passivado, e sua superfície é brilhante, sem manchas, hematomas, rachaduras, etc.

7.7 Um dispositivo de proteção contra vazamento de vedação é fornecido na câmara de óleo do misturador;

7.8 O misturador é equipado com uma marca rotativa vermelha detalhada;

7.9 O fio de duas cores (amarelo/verde) no cabo de saída do mixer é especificado como fio de aterramento, e a conexão é confiável. A marca de aterramento é óbvia e não é facilmente apagada durante a vida útil;

7.10 As lâminas e rotores do misturador são submetidos a teste de balanceamento dinâmico, e a precisão do balanceamento é G6.3;

7.11 Há dois interruptores de proteção térmica no enrolamento do estator do misturador, e os interruptores térmicos operarão a 155℃.

misturador submersívelVida de serviço

O misturador pode operar continuamente, intermitentemente e retomar a operação após um longo período de desligamento sob condições especificadas. O misturador pode manter uma operação estável durante todo o processo de operação. O tempo médio de operação antes da primeira falha não será inferior a 10.000 horas, e a vida útil geral da máquina não será inferior a 20 anos.

misturador submersívelprojeto estrutural

9.1 Caixa de junção

A caixa de junção é feita de aço inoxidável e é completamente selada e isolada do líquido e do motor ao redor.

9.2 Motor

Usando um motor de gaiola de rato submersível, o valor da potência nominal do motor deve exceder a carga esperada em pelo menos 10%. A classe de isolamento dos enrolamentos do motor é F, a temperatura de trabalho é 155℃ e o estator do motor é resfriado pelo líquido circundante;

9.3 uma câmara de óleo e 2 selos mecânicos

Lubrifique e resfrie o dispositivo de vedação. Existem 2 selos mecânicos entre o alojamento do rolamento, o motor e o líquido. Se o primeiro selo mecânico estiver danificado, a água entrará na câmara de óleo. Neste ponto, o detector de vazamento localizado na câmara de óleo soará o alarme e desligará a unidade para evitar danos adicionais ao segundo selo mecânico e a entrada de água no alojamento da máquina, o que queimaria o motor.

9.4 Todos os rolamentos da misturadora utilizam rolamentos importados (NSK), e a vida útil de projeto de todos os rolamentos não deve ser inferior a 100.000 horas.

misturador submersívelinstalar o sistema

O levantamento da betoneira é realizado pelo sistema de instalação, e cada betoneira deve ser equipada com um conjunto de sistemas de instalação. Ele inclui: trilhos guia, suportes, braços elevatórios tipo lança e dispositivos de levantamento com alavanca manual ou manivela.

misturador submersívelOs materiais dos componentes principais do liquidificador são especificados da seguinte forma:

a) O invólucro, a tampa final e as peças de passagem de corrente são feitos de aço inoxidável;

b) As lâminas são feitas de aço inoxidável;

C) Os fixadores expostos são feitos de aço inoxidável;

misturador submersívelmétodo de controle

A caixa de controle é equipada com botões de controle de partida/parada, luzes indicadoras de operação, um botão de parada de emergência e uma chave seletora automático/manual. Quando alterada para o estado automático, a misturadora pode receber comandos de partida e parada enviados pelo CLP da sala de controle central. Quando alterada para manual, o controle manual local de partida e parada é possível.

A caixa de controle local pode alcançar autoproteção para o equipamento, apresentando funções de proteção contra superaquecimento, sobrecorrente e vazamento, e pode reservar uma interface PLC.

Aplicativo

Misturadores submersíveis são usados principalmente para mistura, agitação e circulação em processos municipais e industriais de tratamento de águas residuais. Eles também podem ser usados para a manutenção de ambientes aquáticos paisagísticos. Através do movimento rotacional do impulsor, eles criam fluxo de água, melhoram a qualidade da água, aumentam o teor de oxigênio dissolvido e previnem eficazmente a deposição de sólidos suspensos.

Condições de Uso

Para garantir o funcionamento normal do misturador submersível, selecione o ambiente de trabalho e o modo de operação corretos. Para requisitos especiais, entre em contato com nossa empresa.

A temperatura do meio de agitação é geralmente de 0-40℃;

Faixa de pH média: 5-9;

A densidade média não excede 1150kg/m3

Profundidade de operação a longo prazo não superior a 20m

Aviso Especial: O mixer submersível deve estar completamente submerso em água para operar. É proibido operar em ambientes inflamáveis, explosivos, altamente corrosivos e de alta temperatura. Para aplicações especiais, a empresa pode fornecer designs personalizados para os usuários.

Vendas de Misturador Submersível de Aço Inoxidável em Nanjing Preço de Misturador Submersível de Aço Inoxidável Preço de Misturador Submersível Lanjiang Barato, Serviço de Qualidade!

Parâmetros de desempenho



Misturador Submersível: Classe de Isolamento do Enrolamento do Motor: F; Grau de Proteção IP68; Tipo de Serviço: S1;



Os parâmetros de desempenho em uma tensão nominal de 380V e uma frequência de 50Hz são os seguintes:



Especificações e modelos		Potência do motor （kW）	Corrente nominal (A)	Velocidade do impulsor (rpm)	Diâmetro do impulsor (milímetros)	Empuxo da água (N)	peso (kg)
Série de mistura e agitação	QJB0.85/8-260/3-740/C/S	0,85	3.4	740	260	163	55/58
	QJB1.5/8-260/3-740	1,5	4.4	980	260	290	55/58
	QJB2.2/8-320/3-740/C/S	2.2	5.9	740	320	582	74/77
	QJB4/6-320/3-980/C/S	4	10.8	980	320	609	74/77
	QJB1,5/8-400/3-740/S	1,5	5.6	740	400	382	76/80
	QJB2.5/8-400/3-740/S	2,5	7.3	740	400	575	76/80
	QJB3/8-400/3-740/S	3	8.6	740	400	642	78/82
	QJB4/6-400/3-980/S	4	10.3	980	400	1010	80/84
	QJB4/12-620/3-480/S	4	14	480	620	1230	240/245
	QJB5/12-620/3-480/S	5	18.2	480	620	1420	240/245
	QJB7.5/12-620/3-480/S	7,5	28	480	620	1963	255/270
	QJB10/12-620/3-480/S	10	32	480	620	2361	255/270



Observação: Se um defletor está incluído é determinado pelo processo de tratamento de água. Na série de mistura e agitação da tabela acima, os dois números listados na coluna "Peso" representam o peso sem defletor e com defletor, respectivamente. As especificações e modelos listados acima são produtos padrão, mas não se limitam à tabela acima; novos agitadores ou aqueles com requisitos especiais podem ser projetados para os clientes.



Indicação de modelo



Diagrama de instalação









Observação: 1. O sistema especial de instalação para misturadores submersíveis permite a instalação e remoção rápidas do misturador sem a necessidade de esvaziar o esgoto no tanque;

2. A instalação do Sistema I é adequada apenas para profundidades de piscina ≤ 3m, e os modelos são QJB0.85/8 e QJB.1,5/6, o ângulo pode ser ajustado nas direções horizontal e vertical;

3. Instalação do misturador submersível II, III: A haste guia pode girar em torno do eixo Z na direção horizontal, com um ângulo de rotação de ±60°;

4. Quando H > 5m, um suporte deve ser adicionado entre os trilhos guia dos Sistemas II e III.

5. A estrutura de suporte e o suporte inferior do misturador submersível são fixados à parede da piscina e ao fundo da piscina usando parafusos de expansão ou ancoragens químicas. Recomenda-se a instalação de peças embutidas;

6. Quando o cliente fizer um pedido, por favor, forneça o diagrama de profundidade da piscina e tipo de piscina para o misturador submersível, para que o tamanho da haste guia e o número de suportes possam ser determinados.

7. O material do sistema de instalação do misturador submersível está disponível em aço inoxidável e aço carbono anticorrosivo para seleção;

8. Vários misturadores podem compartilhar um conjunto de sistemas de elevação móveis



Misturador submersível QJBInstruções para pedidos:

I. Por favor, forneça os seguintes dados detalhados: ① Nome do produto e modelo do misturador submersível ② Diâmetro do impulsor do misturador submersível (mm) ③ Profundidade do tanque do misturador submersível (m) ④ Tamanho do tanque do misturador submersível ⑤ Potência do motor do misturador submersível (KW) ⑥ Velocidade do misturador submersível (r/min) ⑦ Tensão do misturador submersível [V] ⑧ Material do misturador submersível ⑨ Se o misturador submersível vem com acessórios, para que possamos selecionar o modelo correto para você.

Dois, se a unidade de projeto já selecionou o modelo do nosso produto de misturador submersível, por favor, faça o pedido diretamente ao departamento de vendas da Nanjing Lanjiang Water Treatment Equipment Co., Ltd. de acordo com o modelo do misturador submersível.

3. Quando a ocasião de uso for muito importante ou o ambiente for relativamente complexo, por favor, forneça desenhos de projeto e parâmetros detalhados o máximo possível, e nosso técnico da Nanjing Lanjiang Water Treatment Equipment Co., Ltd. iráO especialista técnico confirmará a seleção do modelo para você.
