Equipamento de perfuração e direcional para minas de carvão, sonda de perfuração e instrumento direcional para mineração, equipamento de perfuração e direcional giroscópico subterrâneo

O orientador de perfuração direcional para mineração é o equipamento central de "navegação de precisão" para operações de perfuração em minas de carvão e minas metálicas. É usado para o posicionamento preciso do azimute de abertura e do ângulo de inclinação para vários tipos de furos, como furos de drenagem de gás e furos de exploração de água. Ele substitui completamente o modo tradicional de medição grosseira com bússola manual, melhorando significativamente a precisão da construção da perfuração e o fator de segurança operacional.
I. Introdução Básica do Produto

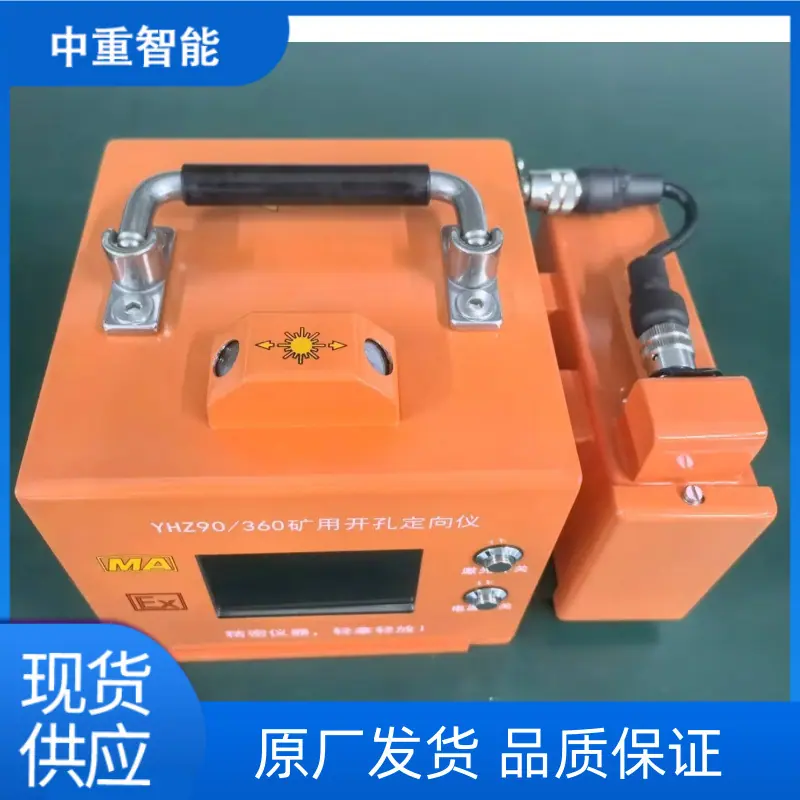

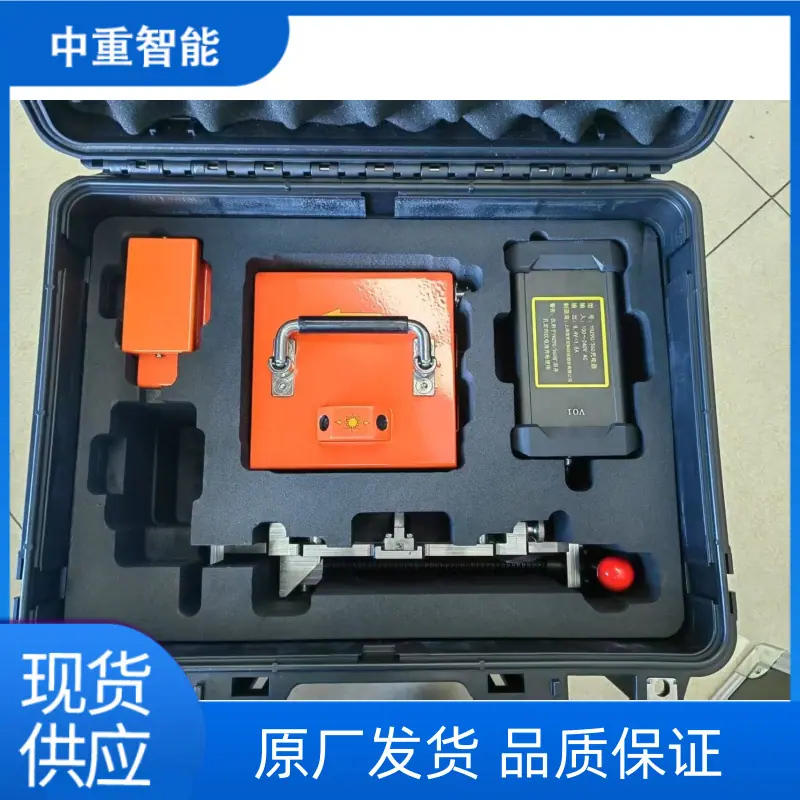

‌Estrutura Central‌: Composta por uma unidade de medição de atitude de alta precisão, uma carcaça à prova de explosão de grau industrial, um módulo de orientação a laser e um terminal de exibição de alta definição, o design geral apresenta uma carcaça metálica robusta.
‌Princípio de Funcionamento‌: Giroscópio de fibra óptica de três eixos de grau militar integrado ou sistema MEMS de alta precisão, combinado com um acelerômetro de três eixos, alcança a busca automática pelo norte verdadeiro detectando a velocidade angular de rotação da Terra, calcula dados de atitude espacial em todas as dimensões e fornece valores precisos de azimute e ângulo de inclinação.

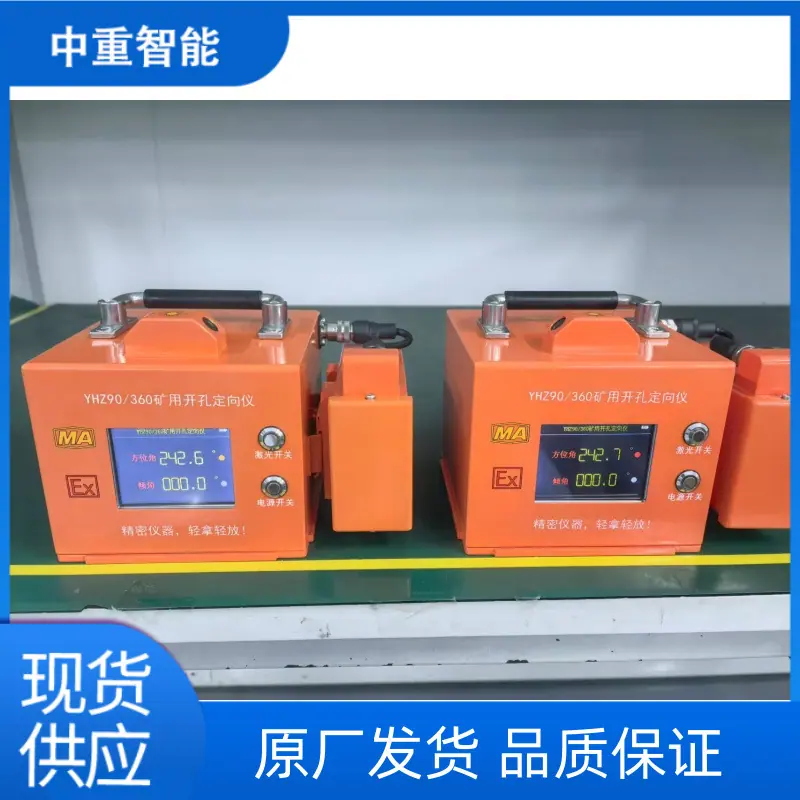

‌Parâmetros Básicos‌: Modelos da série YHZ90/360 mais comuns, faixa de medição do ângulo de inclinação -90°~90°, faixa de medição do ângulo de azimute 0°~360°, a precisão do ângulo de inclinação pode chegar a ±0,1°, a precisão do ângulo de azimute até ±0,5°.
II. Classificação Principal
‌Dividido por rota de tecnologia de medição‌
Modelo de Sistema Microeletromecânico MEMS: Custo moderado, tamanho compacto, adequado para operações de perfuração de rotina em minas convencionais de pequeno e médio porte, é o modelo de uso geral dominante no mercado.
Giroscópio de Fibra Óptica de Três Eixos Modelo: Maior precisão de medição, maior resistência à interferência magnética, adequado para cenários de perfuração direcional de alta precisão e construção de furos profundos em grandes minas.
‌Dividido por características funcionais‌
Modelo Universal Básico: Possui apenas funções de medição direcional e orientação a laser, simples de operar, adequado para cenários convencionais de posicionamento de abertura de poço.
Modelo Inteligente de Gerenciamento de Dados: Suporta armazenamento de dados e transmissão via Bluetooth, pode se conectar a telefones celulares à prova de explosão ou plataformas de gerenciamento de minas, alcançando upload de dados em tempo real e rastreabilidade remota, adequado para cenários de construção de minas inteligentes.
‌Dividido por vida útil da bateria‌
Modelo de Alcance Padrão: A duração da bateria excede 12 horas, atendendo às necessidades de uma operação de turno único, adequado para minas com jornada de trabalho regular de 8 horas.
Versão de longa duração: Suporta um design de bateria removível, permitindo a substituição da bateria sem levantar o poço, atendendo às necessidades de operação contínua por múltiplos turnos, adequada para grandes minas com produção contínua 24 horas por dia.
III. Funcionalidades Principais do Produto
‌Medição Omnidirecional de Alta Precisão‌: Suporta medição de cobertura total de 90° de inclinação e 360° de azimute, adaptável às necessidades direcionais de todos os tipos de poços, incluindo poços verticais, horizontais, inclinados para cima e inclinados para baixo, dizendo adeus completamente ao modo grosseiro de "perfuração baseada na experiência".
‌Forte capacidade de interferência anti-magnética‌: Através da tecnologia automática de busca pelo norte verdadeiro, é completamente imune a substâncias magnéticas como tubos de perfuração de fundo de poço, malha de aço e parafusos de ancoragem, resolvendo o ponto crítico da indústria de bússolas geológicas tradicionais serem "imprecisas e difíceis de orientar" em ambientes magnéticos fortes no fundo do poço.
‌Operação Extremamente Simples e Eficiente‌: Localização automática do norte por uma tecla, completa a localização autônoma do norte em cerca de 120 segundos, sem necessidade de calibração manual da declinação magnética ou localização de linha de base, iniciantes podem começar rapidamente sem treinamento complexo.
Forte adaptabilidade a ambientes subterrâneos: A máquina inteira possui excelente desempenho à prova d'água, à prova de poeira e resistente a choques, e pode funcionar de forma estável sob condições de trabalho complexas de -10℃~60℃ e umidade ≤95%, adaptando-se perfeitamente ao ambiente subterrâneo hostil que é úmido, empoeirado e fortemente vibratório.
IV. Vantagens Principais do Núcleo de Aplicação
‌Efeito Excepcional de Proteção de Segurança‌: Localiza precisamente os furos de jorramento de água e os furos de drenagem de gás, prevenindo riscos de segurança como jorramento de água e eficiência insuficiente de drenagem de gás causados pelo desvio da perfuração desde a origem, reduzindo significativamente os riscos de segurança das operações de perfuração subterrânea.
‌Eficiência de Trabalho Muito Melhorada‌: Equipado com um módulo de orientação a laser de 8 metros de alcance, pode desenhar linhas e posicionar com precisão, ajudando os operadores a ajustar rapidamente o ângulo da perfuratriz. O posicionamento do furo pode ser concluído em minutos, aumentando a eficiência várias vezes em comparação com a medição manual tradicional.
‌Ampla aplicabilidade às condições de trabalho‌: Cobre amplamente vários projetos de engenharia de perfuração subterrânea, como poços de drenagem de gás, poços de exploração e drenagem de água, poços de exploração geológica e poços de injeção e suporte de reforço, adequados para vários cenários de mineração, como minas de carvão e minas metálicas.
‌Alto custo-benefício em todo o ciclo de vida‌: A máquina inteira quase não possui peças de desgaste, a taxa de falha durante a operação de longo prazo é extremamente baixa e pode reduzir significativamente os custos de retrabalho causados por desvio na perfuração. O retorno abrangente sobre o investimento é muito maior do que o das ferramentas direcionais tradicionais.
