A válvula gaveta de faca acionada eletro-hidraulicamente é um ramo importante de acionamento da válvula gaveta de faca, que utiliza um atuador eletro-hidráulico acoplado como fonte de energia para acionar a placa da gaveta para abrir e fechar. Não requer uma fonte externa de ar comprimido e pode realizar controle automático remoto. É um componente de válvula central adaptado para requisitos de fechamento de alta carga e alto torque em cenários industriais como mineração, tratamento de esgoto e metalurgia.
Descrição do produto

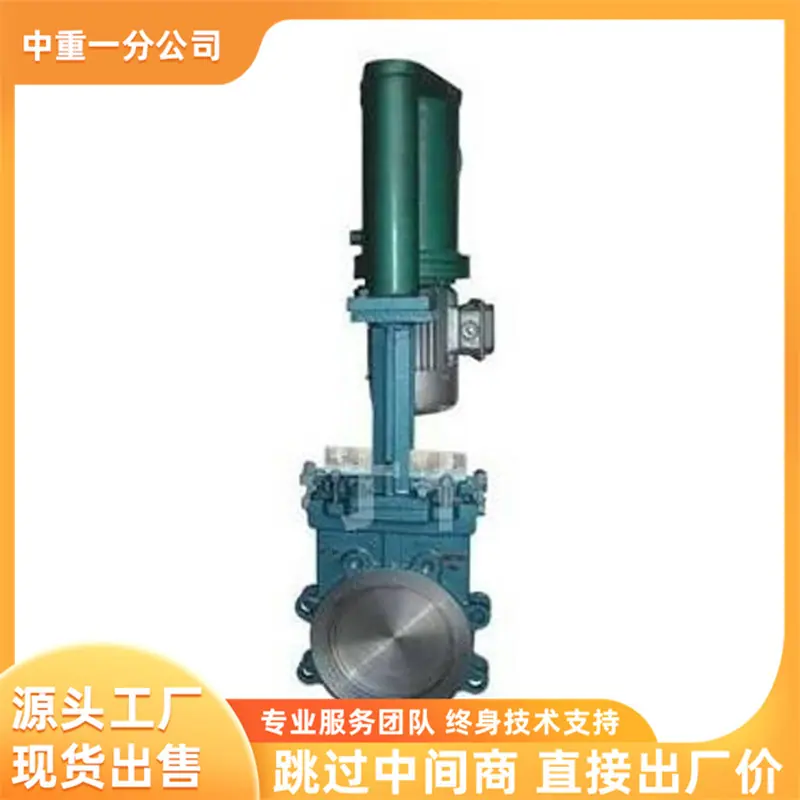

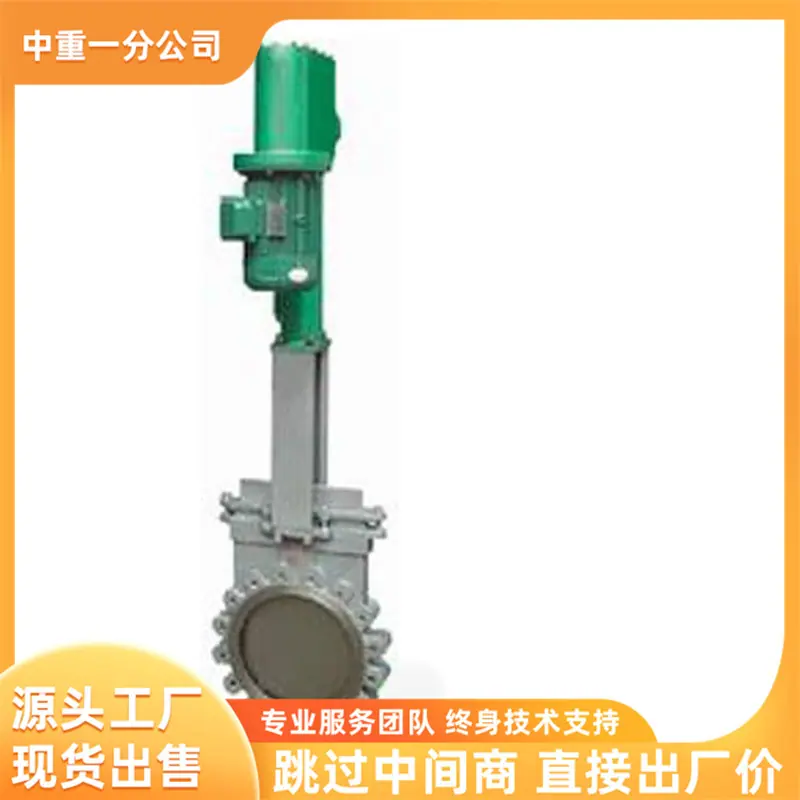

A montagem da válvula gaveta com atuador eletro-hidráulico consiste em um atuador eletro-hidráulico + corpo da válvula gaveta. Ela depende de energia eletro-hidráulica para acionar o levantamento e abaixamento verticais da placa da gaveta, alcançando o fechamento e a abertura totalmente automáticos da tubulação. A placa da gaveta possui uma aresta de corte, capaz de cortar fibras, lodo, flocos e outros detritos. O corpo da válvula tem um design de passagem reta sem zonas mortas para acúmulo de material, tornando-o adequado para meios mistos sólido-líquido, como lodo, polpa, polpa de dessulfuração e poeira. Não requer uma fonte externa de ar comprimido, tornando-o adequado para operações de campo e condições sem estações de compressor de ar. Pode ser conectado ao sistema de controle centralizado de uma mina para operação automatizada sem supervisão e é um componente de válvula de fechamento automatizada principal para cenários como o subsolo de minas e estações de tratamento de esgoto.
Categorias principais
Dividido por tipo de conexão de tubulação: É dividido em válvula gaveta de faca eletro-hidráulica tipo wafer e válvula gaveta de faca eletro-hidráulica tipo flange. O tipo wafer é leve, fino e de baixo custo, adequado para cenários de tubulação de derivação com espaço limitado; o tipo flangeado possui capacidade de carga estável, adequado para cenários de tubulação principal grande que exigem manutenção frequente.
Dividido por material de vedação: Dividido em tipo de vedação macia e tipo de vedação dura metálica. O tipo de vedação macia é adequado para cenários de lodo e esgoto em temperatura normal, alcançando zero vazamento; o tipo de vedação dura metálica é adequado para cenários de pó de carvão em alta temperatura e meios com partículas duras, com uma faixa de resistência à temperatura mais ampla.
Dividido por cenário de aplicação: Dividido em tipo industrial padrão e tipo à prova de explosão para mineração. O tipo para mineração cumpre as normas de segurança relevantes para minas de carvão e pode ser operado com segurança diretamente em ambientes inflamáveis e explosivos subterrâneos.
Dividido por material do corpo da válvula: Dividido em tipo de ferro fundido, tipo de aço carbono, tipo de aço inoxidável, diferentes materiais são adequados para condições de trabalho com diferentes níveis de corrosão.
Principais Características
O atuador eletro-hidráulico possui alto torque de saída, operação estável e sem impacto durante o processo de abertura e fechamento. Ele pode atender às necessidades de abertura e fechamento de serviço pesado de válvulas de grande diâmetro e é adequado para condições operacionais de alta carga.
Nenhuma fonte externa de compressor de ar é necessária; pode operar simplesmente conectando-se a uma fonte de energia comum, tornando-o adequado para cenários externos, mineração remota e redes de tubulação de esgoto sem estações de compressor de ar.
O corpo da válvula adota uma estrutura ultrafina e curta, possui uma espessura de aperto muito pequena, economiza espaço de instalação e é adequado para cenários de instalação em tubulações estreitas em poços.
A placa da comporta é feita de chapa fina de aço inoxidável, com uma borda inferior endurecida e afiada. Possui funções de cisalhamento e raspagem autolimpantes, cortando eficazmente as fibras e impurezas particuladas no meio, e não é propensa a obstruir a válvula.
Suporta comutação remota/local, feedback do sinal de posição da válvula, pode ser conectado diretamente ao sistema de controle centralizado PLC, para alcançar operação automatizada sem supervisão.
Vantagens da aplicação
Ampla gama de condições aplicáveis, pode cobrir cenários de corte para vários meios contendo partículas sólidas, como transporte de polpa em poços de mina, tubulações de lodo em tratamento de esgoto e transporte de cinzas e escória em metalurgia.
O processo de abertura e fechamento funciona suavemente, sem os problemas de impacto e vibração associados aos atuadores pneumáticos. Isso resulta em maior estabilidade operacional do sistema de tubulação e reduz efetivamente o desgaste por fadiga dos acessórios da tubulação.
Alta confiabilidade durante a operação de longo prazo. A manutenção diária requer apenas verificações regulares do nível do óleo hidráulico e da condição das superfícies de vedação. A carga de trabalho de manutenção é pequena, e o custo operacional abrangente durante todo o ciclo de vida é baixo.
