Testador de tração de haste de ancoragem para mineração, instrumento de extração de cabo de ancoragem, detector de força de ancoragem do corpo da haste de ancoragem, qualidade garantida, alta eficiência

Testador de Tração de Parafuso de Ancoragem (também conhecido como Testador de Arrancamento de Parafuso de Ancoragem) é uma ferramenta de teste especializada usada em engenharia de suporte de mina para medir a força de ancoragem de parafusos de ancoragem, cabos de ancoragem, barras de aço e outros corpos ancorados. É um dos instrumentos centrais para a inspeção de qualidade da construção de parafusos de ancoragem e engenharia de suporte e é amplamente utilizado em vários cenários de operação subterrânea, como mineração de carvão, defesa nacional, tunelamento e transporte.

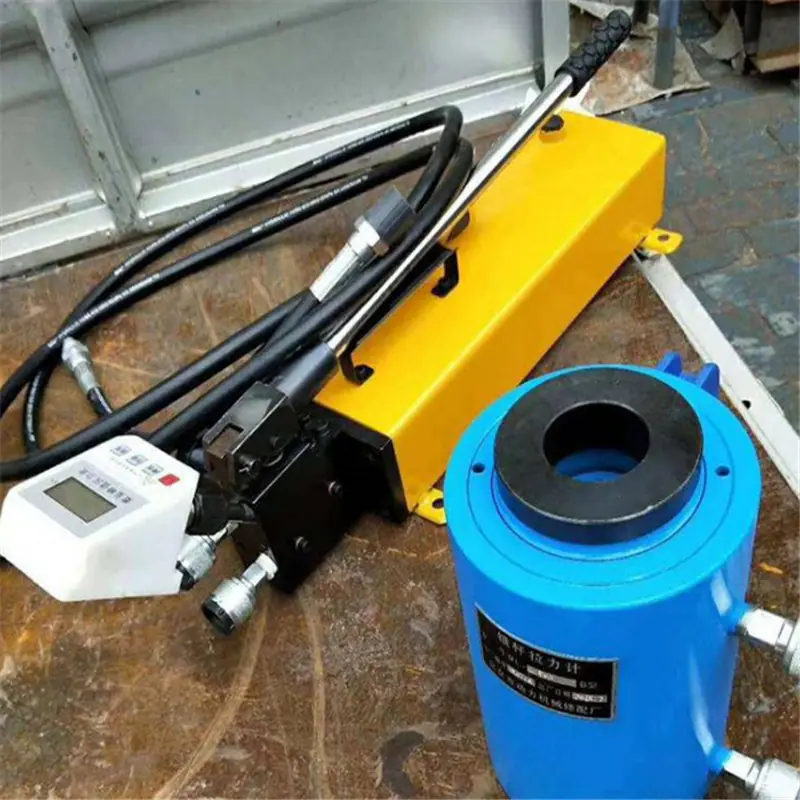

• A configuração padrão consiste em uma bomba manual (ou bomba elétrica), um cilindro hidráulico oco, um manômetro digital inteligente, mangueiras de óleo de alta pressão com acoplamentos rápidos, ancoragens correspondentes e uma maleta de transporte portátil.
• O cilindro hidráulico adota um design oco de auto-retorno e é conectado à mangueira de borracha de alta pressão através de um acoplamento de conexão rápida, facilitando a instalação e operação rápidas no local.
• O corpo da bomba é feito de aço fundido de precisão. Alguns modelos são equipados com uma válvula direcional manual de três posições e quatro vias, que utiliza uma estrutura de vedação facial e possui excelente desempenho de vedação.

• O equipamento opera com base no princípio da transmissão hidráulica. A bomba manual é acionada para gerar óleo de alta pressão, que é transmitido através de tubos de óleo de alta pressão para o corpo do cilindro do macaco, empurrando a haste do pistão para fora.
• A haste do pistão transmite pressão à peça de fixação, que fixa o membro da haste de ancoragem testado, aplicando assim uma força de tração axial ao membro.
• O manômetro digital exibe diretamente a pressão do óleo do sistema convertida em um valor de força de tração (kN) em tempo real. O processo de trabalho completo é dividido em quatro estágios: enchimento, pressurização, trabalho e despressurização.

• Estrutura compacta, tamanho pequeno, peso leve, fácil de transportar. A bomba manual adota um design de êmbolo duplo de alta/baixa pressão de circuito duplo, que permite uma velocidade de carregamento rápida e alta eficiência de trabalho.
• O manômetro digital possui uma leitura intuitiva, uma resolução de até 0,01kN, um erro de exibição de ≤±2% F.S. e suporta funções de retenção de pico, armazenamento de dados e consulta.
• O equipamento possui grande versatilidade. A bomba manual pode ser usada separadamente como uma fonte de energia a óleo de baixo fluxo e alta pressão, e o cilindro hidráulico também pode ser usado independentemente como um macaco.
• Desempenho confiável, pode ser combinado com várias fontes de energia, como bombas manuais, bombas elétricas ou bombas pneumáticas, de acordo com os requisitos do local, adaptando-se a diferentes cenários de operação.
