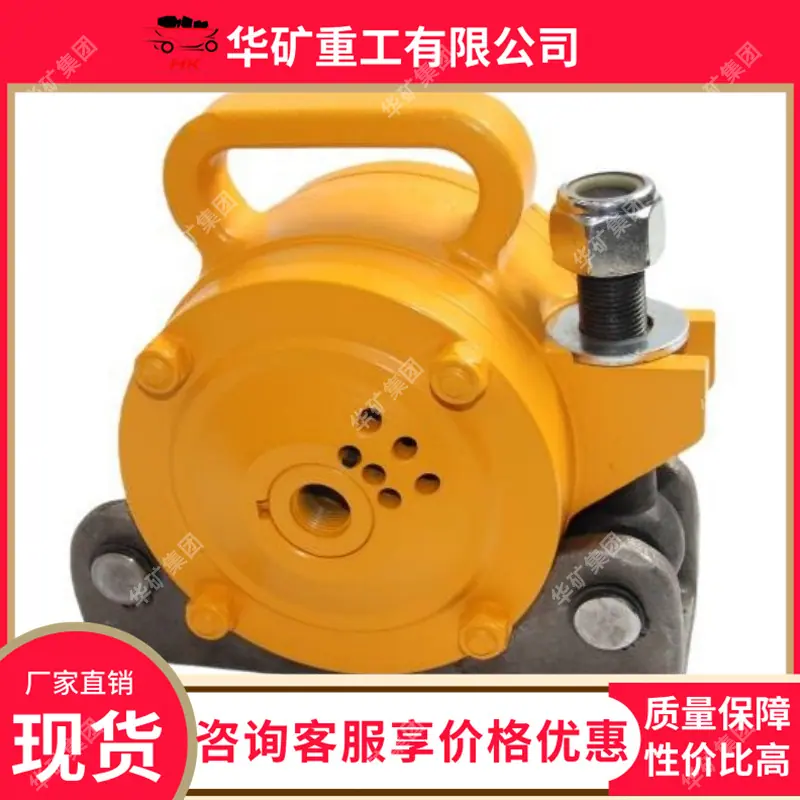

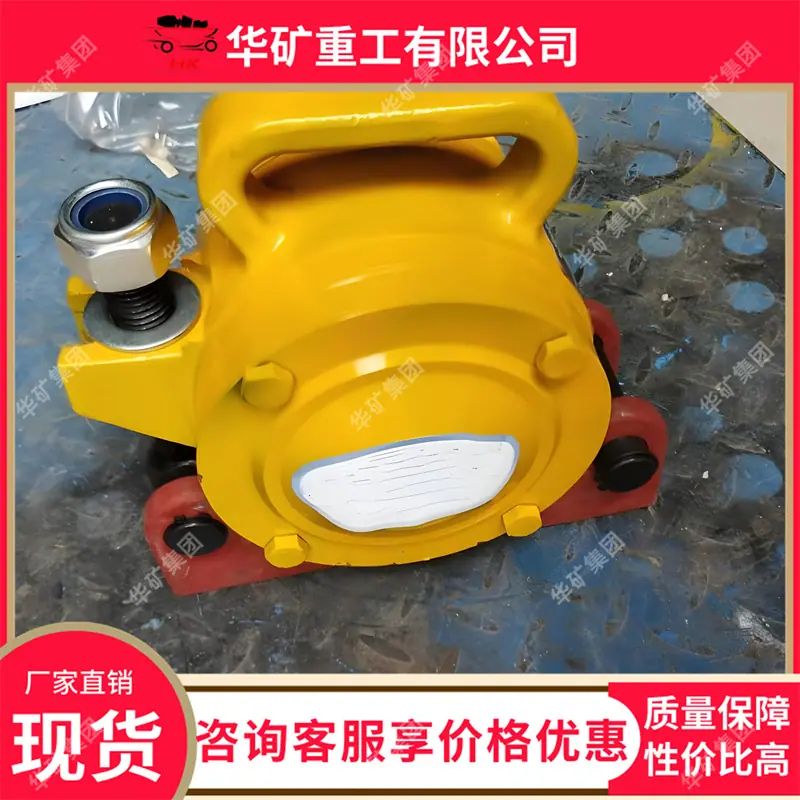

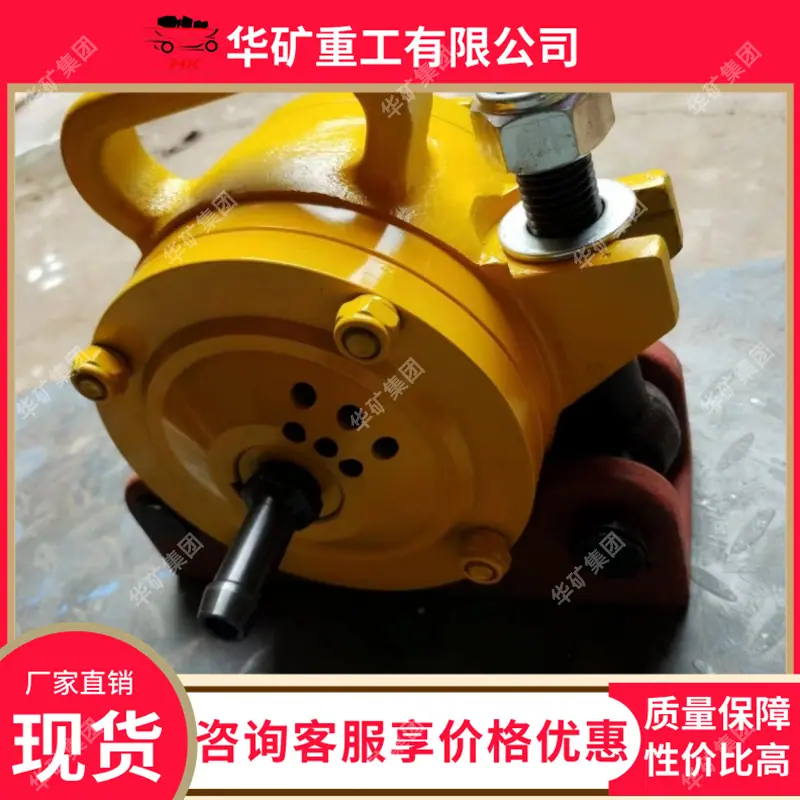

Vibrador pneumático externo acoplado, vibração estável e uniforme, fácil de instalar

Escopo de uso

O vibrador pneumático QWZ4000 é adequado para compactação de vibração de peças de concreto pré-fabricadas, como minas, segmentos de metrô, edifícios subterrâneos, vigas de pontes, indústria de fundição, fundos de fornos elétricos, compactação e tubos de cimento. Ele pode fornecer alta amplitude e alta frequência, pode ser usado normalmente em ambientes severos e garantir confiabilidade do produto e alta eficiência.

princípio de trabalho

Usando ar comprimido como fonte de energia, a potência e a frequência do vibrador pneumático podem ser facilmente controladas durante a operação, tornando a vibração do ar mais excelente.

Parâmetros do produto

Instruções

A placa base do vibrador é soldada firmemente e a porca é apertada; Antes do uso, realize o tratamento de lubrificação (óleo lubrificante 20#-30#) e injete 3-4 gotas diretamente na entrada de ar; A conexão da mangueira de ar deve estar livre de poeira e água, use ar filtrado e evite a entrada de corpos estranhos na câmara de trabalho; Durante a operação, primeiro ligue o compressor e, quando a pressão atingir o valor da pressão de trabalho, abra a válvula completamente, sua frequência e força de vibração podem atingir o valor máximo.

Desmontagem e Montagem

Remova o tubo de entrada de gás (4); remova a porca e puxe o parafuso sextavado (7); fixe o alojamento do vibrador à base e bata repetidamente no ponto de apoio até que a placa de cobertura inferior (12) se solte; puxe o corpo cilíndrico externo (8) e o corpo cilíndrico interno (9); limpe todos os componentes com querosene, especialmente o rotor, e verifique as pás; a montagem é o inverso.
