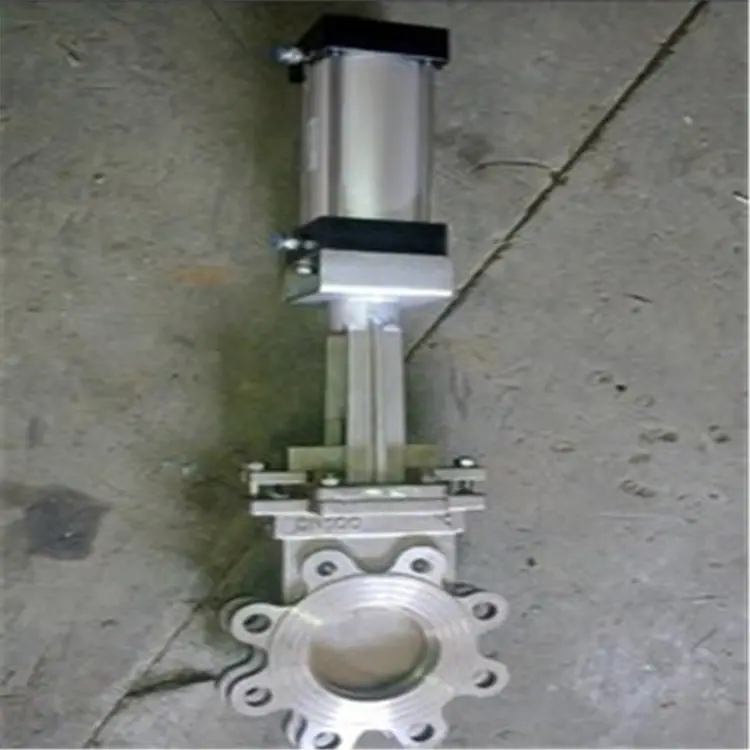

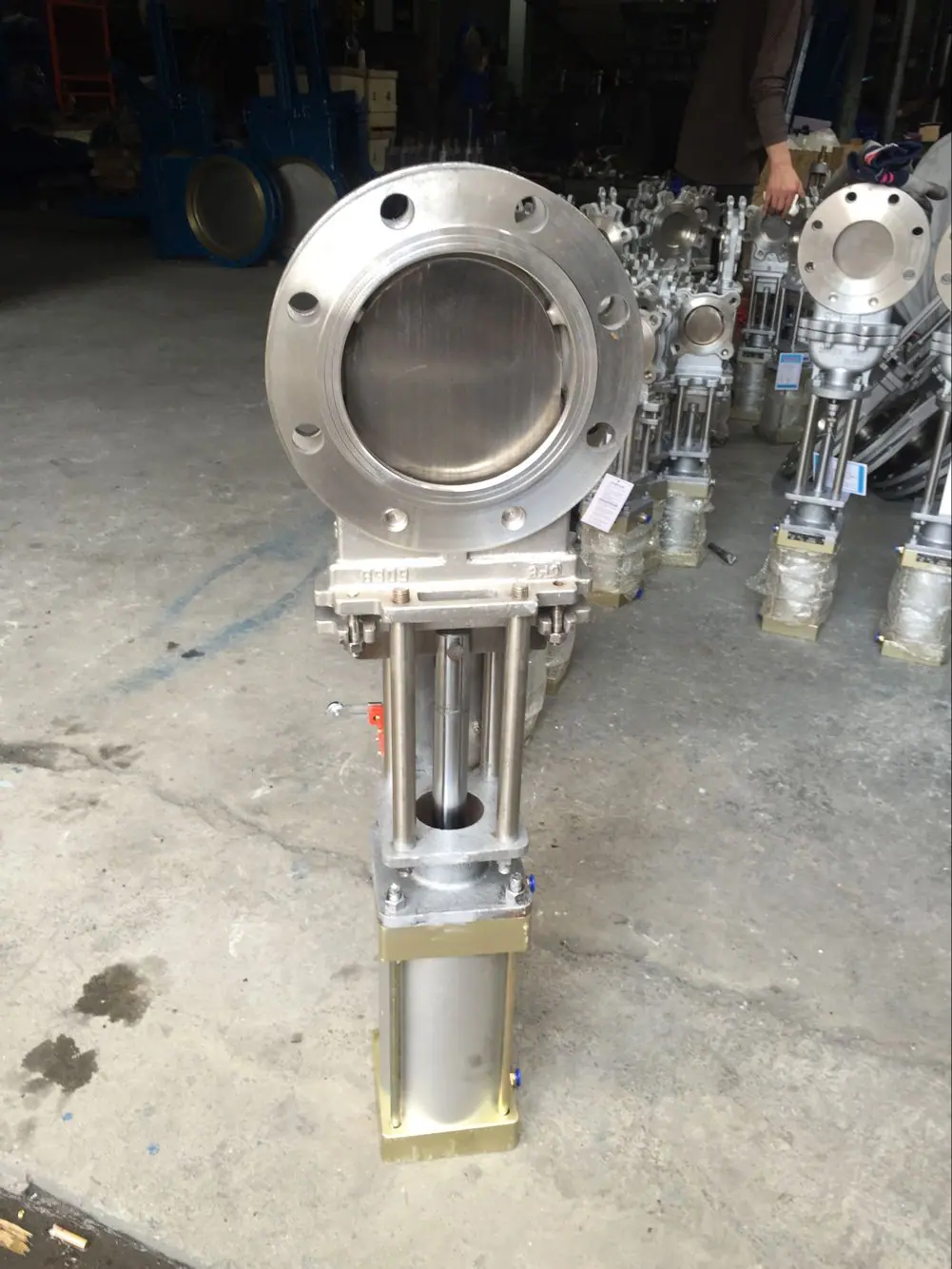

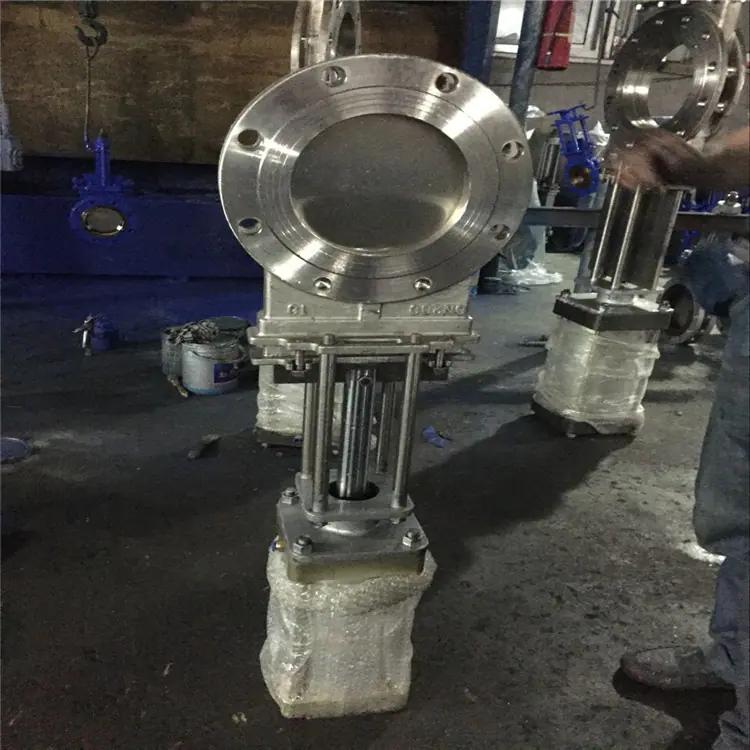

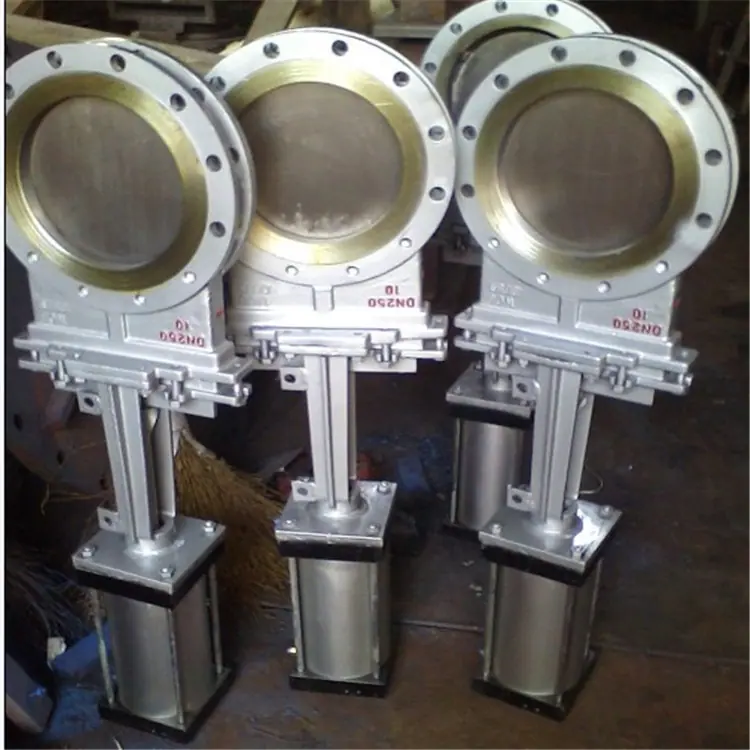

Válvula Gaveta Tipo Faca Oculta Haste Oculta Dmz673H-16C Tipo Faca Pneumática

Válvula de guilhotinatambém conhecido comoVálvula de gaveta tipo faca, Portão de Facaportão、Válvula de lamaVálvula de lama, suas partes de abertura e fechamento são comportas, a direção do movimento da comporta é perpendicular à direção do fluido,Corte de fibraO meio é cortado por uma placa de comporta de borda afiada, e a placa de comporta possui duas superfícies de vedação.,Padrão mais comumválvula de gavetaAs duas superfícies de vedação formam uma cunha e o ângulo da cunha varia de acordo com os parâmetros da válvula.,Geralmente50,O obturador de uma válvula gaveta pode ser feito como uma peça única, chamada obturador rígido; ele também pode ser feito como um obturador que pode sofrer uma leve deformação.,Para melhorar sua processabilidade,Compensar o desvio do ângulo da superfície de vedação durante o processamento,Este disco de gaveta é chamado de disco de gaveta elástico. O corpo da válvula, na verdade, não tem câmara; o disco de gaveta se move para cima e para baixo em ranhuras de guia laterais e é pressionado firmemente contra o fundo por uma aba.sede de válvulaPara requisitos de selagem de mídia mais elevados, você pode escolherÓO assento de vedação anular alcança vedação bidirecional. A válvula gaveta possui pequeno espaço de instalação, baixa pressão de trabalho, não é propensa ao acúmulo de detritos e é relativamente barata.

Válvula de gaveta tipo facaQuando fechado,A superfície de vedação pode ser vedada somente pela pressão do meio,A vedação é garantida pressionando a superfície de vedação da placa da comporta contra a sede da válvula do outro lado usando a pressão média.,Isso é autovedante.A maioria das válvulas gaveta usa vedação forçada,Ou seja, quando a válvula está fechada, deve-se confiar na força externa para forçar a placa da comporta na sede da válvula.,para garantir a vedação da superfície de vedação. Válvulas deste tipo devem, geralmente, ser instaladas verticalmente na tubulação.

Método de Acionamento da Válvula Gaveta：Manual,roda dentada，Elétrico，Pneumático，Hidráulico，engrenagem cônica，eletro-hidráulico, pneumático-hidráulico e outros métodos de acionamento. Aparência da válvula gaveta cega: haste ascendente, haste não ascendente dois tipos. Material da válvula gaveta cega: ferro fundido,Aço fundido、aço carbono, aço inoxidável, revestido de PTFE, etc. Vedação da válvula gaveta: vedação dura, vedação macia, vedação unilateral, vedação bilateral, etc., com vários materiais de vedação.

A válvula gaveta de passagem fina, com suas vantagens de tamanho pequeno, baixa resistência ao fluxo, peso leve, fácil instalação e fácil remoção, resolve completamente a ordináriaportão、Válvula de gaveta plana、Válvula de esfera、Válvula de corte、válvula reguladora、válvula borboletaAs válvulas têm grande resistência ao fluxo, peso pesado, instalação difícil e grande espaço no piso. Após o surgimento da válvula de guilhotina, um grande número de válvulas de corte gerais eVálvula reguladoraFoi substituído. Até hoje, os maiores consumidores de válvulas gaveta globalmente são os Estados Unidos e o Japão.

O escopo de uso para válvulas de gaveta é：

1.Mineração, Lavagem de Carvão, Indústria Siderúrgica--Usado para dutos de lavagem de carvão, dutos de rejeitos, etc., dutos de descarga de cinzas;

2.Dispositivo de purificação--Para águas residuais, lodo, sujeira e comsólidos em suspensãode água limpa;

3.indústria de papel--Para qualquer concentraçãopolpa, mistura de material e água;

4.Remoção de cinzas de usinas de energia--Para lama de cinzas volantes.

doze,150A abertura acima utiliza uma estrutura totalmente fechada, que pode abrir e prevenir vazamentos de forma mais eficaz.

Treze, borracha fluoradaA superfície de vedação pode atingir um efeito de vedação,Aumente a temperatura de operação.

quatorze,Superfície de vedação de borracha diretamentevulcanizaçãoNo corpo da válvula,Não vai cair.

1.Antes de instalar uma válvula gaveta de faca, a cavidade da válvula, as superfícies de vedação e outras partes devem ser inspecionadas para garantir que estejam livres de sujeira ou partículas de areia;

2.Os parafusos em cada parte de conexão devem ser apertados uniformemente;

3.Verifique as peças da embalagem e certifique-se de que estejam firmes, o que pode garantir a vedação da embalagem e a abertura flexível do portão;

4.Antes de instalar a válvula, o usuário deve verificar o modelo da válvula, o tamanho da conexão e prestar atenção à direção do fluxo do meio para garantir a consistência com os requisitos da válvula;

5.Ao instalar a válvula, o usuário deve reservar o espaço necessário para o acionamento da válvula;

6.A fiação do dispositivo de acionamento deve ser realizada de acordo com o diagrama de circuito;

7.As válvulas gaveta devem ser mantidas regularmente e não devem ser batidas ou apertadas arbitrariamente para evitar afetar a vedação.

1、volanteA alça e o mecanismo de transmissão não são permitidos para içamento e não devem sofrer colisões.

2、Válvula Gaveta DuplaDeve ser instalado verticalmente (ou seja,TroncoEm posição vertical,Volante na parte superior ).

3, comVálvula de desviodeportãoAntes de abrir, a válvula de bypass deve ser aberta primeiro (para equilibrar a diferença de pressão entre a entrada e a saída e reduzir a força de abertura).）。

4、Válvula gaveta com mecanismo de acionamento por correia, de acordo com o produtoGuia do usuárioinstalação de acordo com as disposições.

5、Se a válvula for aberta e fechada frequentemente,Lubrifique pelo menos uma vez por mês.

Pressão do material da carcaça-Classe de temperatura de acordo comGB9131Disposições.

corpo da válvulaO comprimento estrutural edesvio limitede acordo comGB/T 15188.2Disposições

Conexão de flangeRequisitos especiais para dimensões e tipos de vedação devem ser especificados ao fazer o pedido.

TroncoePorca de hasteusarrosca trapezoidal,Quetamanho básicoE tolerância porGB 5796.1～5796.4Disposições.

Dimensões de conexão entre o suporte e a unidade de acionamento de acordo comGB 12222Disposições.

Corpo da válvulaWCBMateriais, de acordo comGB12229Disposições.

A placa do portão é feita de aço inoxidável austenítico (SS304）Materiais, de acordo comGB 12220、GB4237Disposições.

Usos do haste da válvula1Cr13、2Cr13do material, de acordo comGB12220Disposições.

O suporte e a prensa-cabos são feitos deAço carbono(WCB）Materiais, de acordo comGB12229Disposições.

Porca de hasteusarLiga de cobre(ZCuZn38Mn2Pb2、ZCuSn5Pb5Zn5）,de acordo comGB 12225Disposições.

superiorSelos(Preenchimento) usaCorda de grafite amianto。

O teste da carcaça e o teste de vedação são realizados de acordo comGB/T 13927Disposições.

Para requisitos de desempenho de vedação eficaz, o vazamento no teste de vedação é baseado em1×mm/scalcular.

Requisitos de limpeza para válvula gaveta de gás de acordo comJB/T 7748Disposições.

A cor da tinta é de acordo comJB 106Disposições.

A embalagem, o armazenamento, o transporte e a garantia de qualidade das válvulas gaveta para gás devem ser realizados de acordo comJB/T 7928Disposições.

Pressão da carcaça:1,5 MPa,Pressão de selagem:1.1Pressão, temperatura aplicável:425℃，Meio aplicável: Esgoto, Gás,polpaespere

1. O cilindro da válvula gaveta pneumática é controlado por uma válvula eletromagnética de três posições e cinco vias de solenoide duplo. Um interruptor de três posições é usado para controlar a válvula gaveta para parar na posição limite superior, posição limite inferior e qualquer posição intermediária.
   2. Quando a válvula gaveta está parada na posição limite superior ou na posição limite inferior, os fins de curso na posição limite superior e na posição limite inferior enviam um grupo de contatos de sinal independentes, seja normalmente abertos ou normalmente fechados. Isso pode ser usado para indicação de status.
   3. Quando a válvula gaveta para na posição limite superior ou inferior, os interruptores de fim de curso nas posições limite superior e inferior cortam automaticamente a energia das bobinas de controle correspondentes das válvulas solenoides. Dessa forma, quando a válvula gaveta permanece na posição limite superior ou inferior por um longo tempo, as bobinas de controle elétrico das válvulas solenoides não são energizadas, o que pode evitar o superaquecimento das bobinas solenoides, melhorar a vida útil das válvulas solenoides e aumentar muito a confiabilidade.
   4. Quando a válvula gaveta permanece na posição limite superior ou inferior por um longo tempo; a fonte de ar é cortada e não consome ar, mas a pressão do ar no cilindro da válvula de travamento ainda é mantida no cilindro, garantindo uma posição de parada confiável.
   5. Durante o processo de troca de cilindro, se a alimentação de controle for cortada, o fornecimento e o escape de ar para o cilindro também serão cortados simultaneamente. A pressão do ar no cilindro da válvula permanecerá no cilindro. Se não houver vazamentos no pistão do cilindro, na válvula solenoide e nas conexões, a válvula gaveta poderá permanecer em qualquer posição por um longo tempo.
