5128 Módulo Classe D Mini Placa Amplificadora de Potência Digital VS88715V Mono 5W Amplificador de Potência de Áudio diy

Módulo Amplificador 5128 Módulo Amplificador Digital Classe D Amplificador de Áudio Mono 5W

Características dos parâmetros

● Tensão operacional: 2,5-5,5 VCC

● Corrente de trabalho: 1A ou mais

● Potência de saída: 3-5W

● Parâmetro de carga: Impedância4-8/6/8, alto-falante de 3-5W

● Relação sinal-ruído: 85dB@ VDD=5V, Vorms=1V

● Módulo amplificador Classe D

● Baixa distorção, baixo ruído

Precauções:

1. A tensão de alimentação é 2,5-5,5V. Se exceder 5,5 V, o chip queimará.

2. A corrente de alimentação recomendada é 1A ou superior. Se for inferior a 1A, o som será baixo.

3. Os pólos positivo e negativo da fonte de alimentação não podem ser conectados ao contrário, caso contrário o chip queimará.

4. Carga recomendada: alto-falante de 4 ohms e 3 W

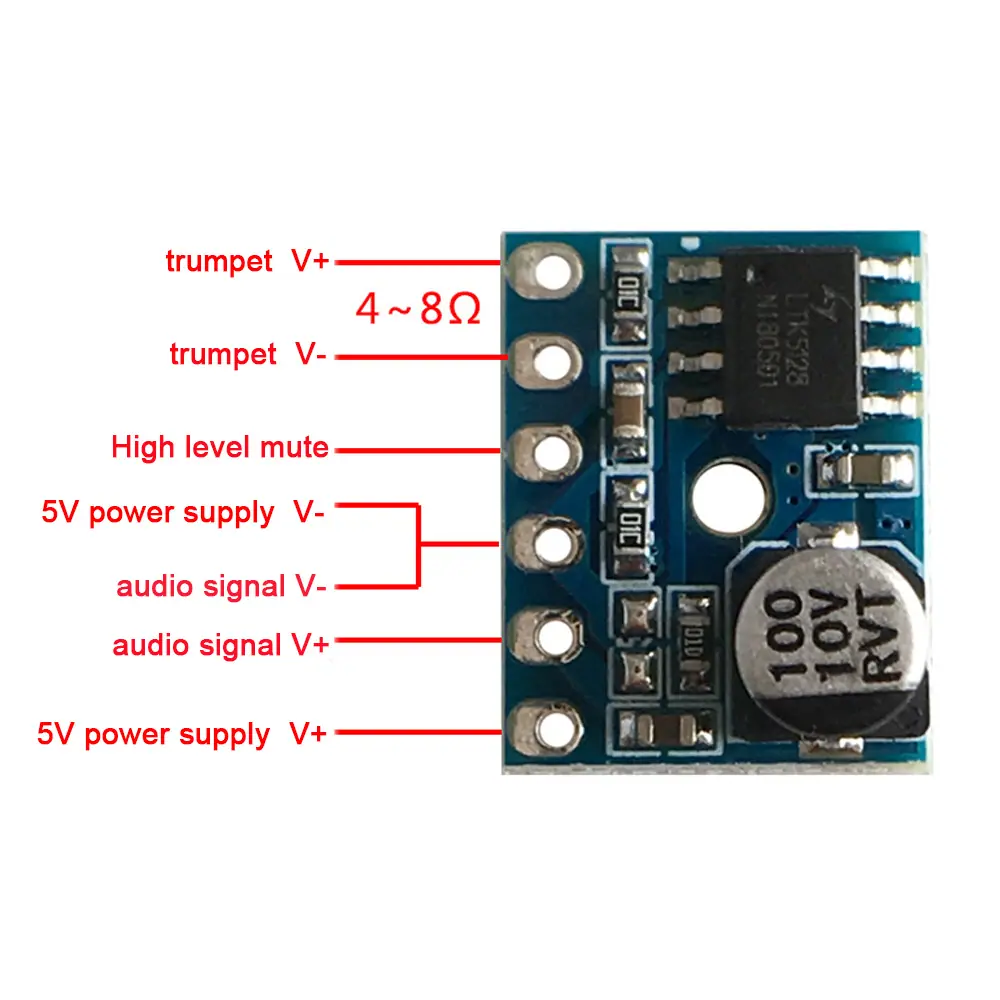

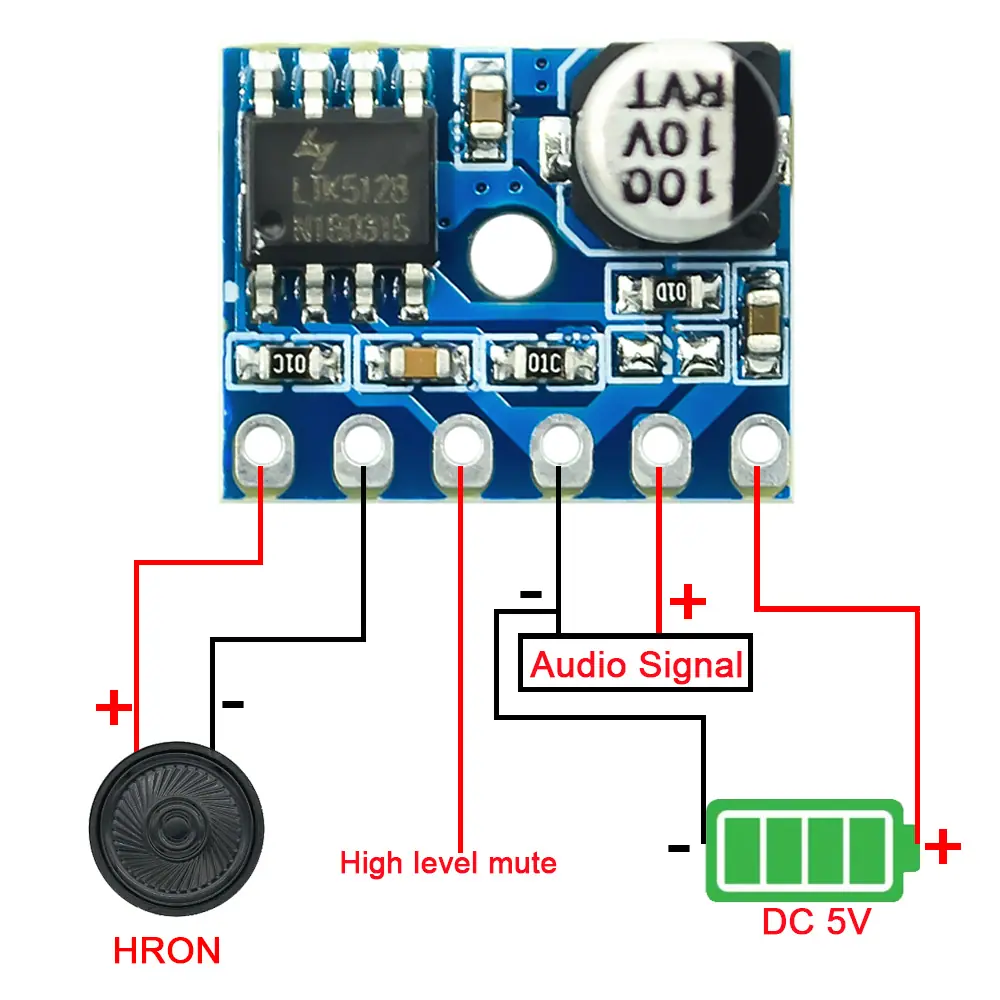

5. Este módulo possui um interruptor de mudo. O nível alto é para silenciar, o nível baixo é para reprodução. O padrão é a reprodução de baixo nível.

6. Este módulo é adequado para amplificar sinais de áudio de 0,5 V-1 V. Se o sinal for muito pequeno, ele precisa ser conectado a um pré-amplificador

7. Este módulo é adequado apenas para fonte de alimentação única e não pode ser conectado a uma fonte de alimentação negativa.
