Módulo de relógio de precisão DS3231 AT24C32 Módulo IIC DS3231SN módulo de memória DS3231

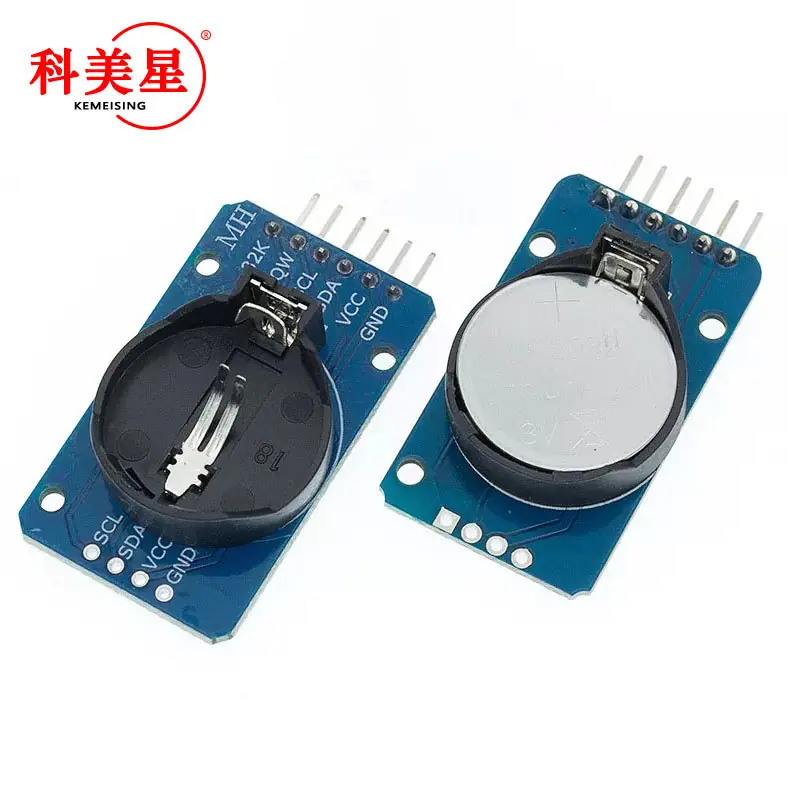

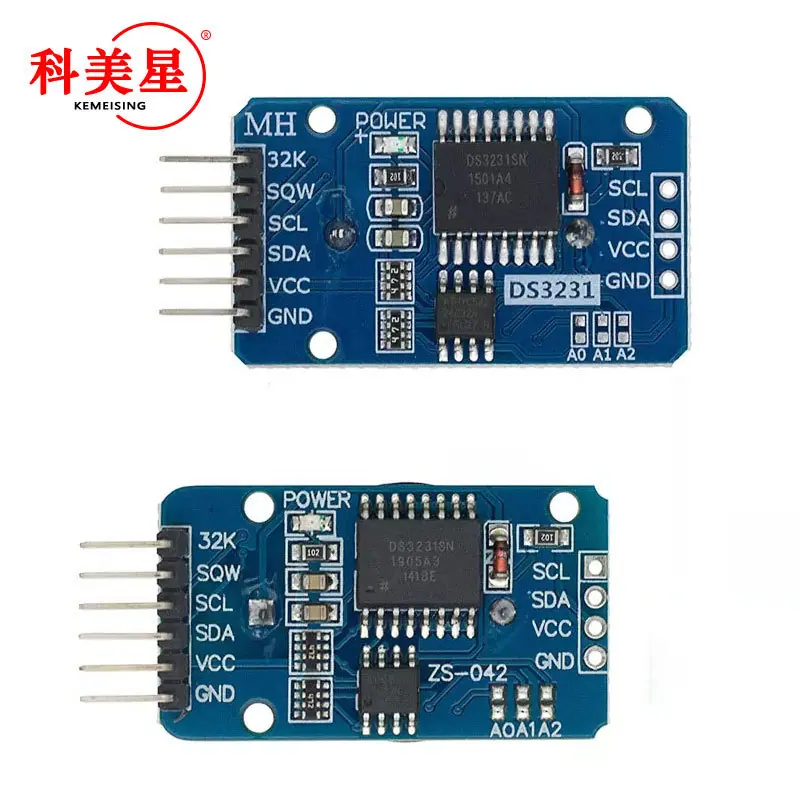

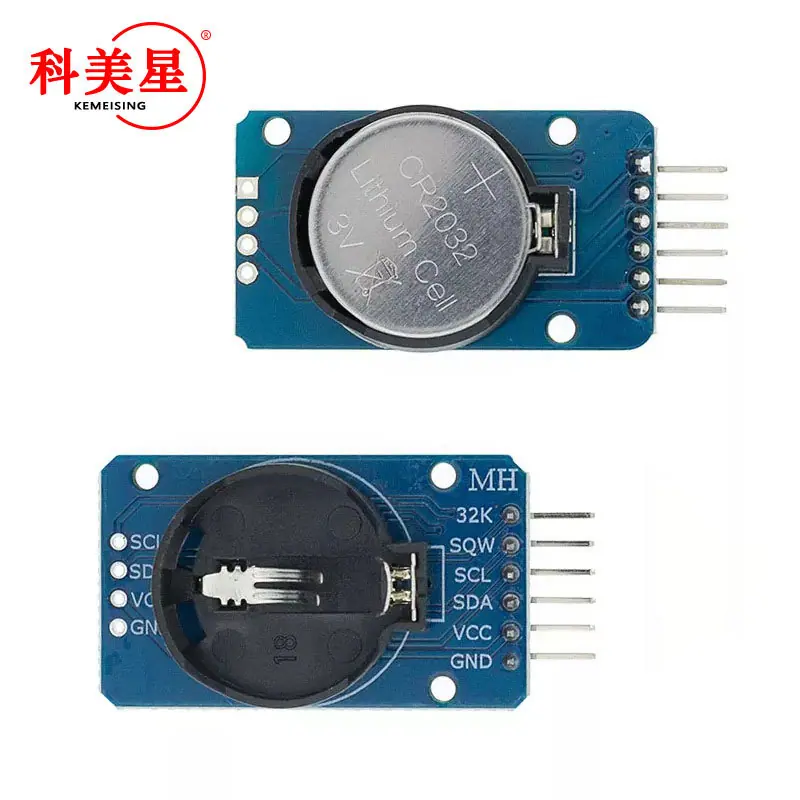

Módulo de relógio de alta precisão DS3231

     O DS3231 é um relógio de tempo real I2C (RTC) de baixo custo e alta precisão com um oscilador de cristal compensado por temperatura (TCXO) e cristal integrados. O dispositivo inclui uma entrada de bateria para manter a cronometragem precisa quando a fonte de alimentação principal é desconectada. O oscilador de cristal integrado melhora a precisão de longo prazo do dispositivo e reduz o número de componentes na linha de produção. O DS3231 está disponível em faixas de temperatura comerciais e industriais e é embalado em um pacote SO de 16 pinos e 300 mil.
O RTC salva informações de segundos, minutos, horas, dia da semana, data, mês e ano. Para meses com menos de 31 dias, a data do final do mês será ajustada automaticamente, incluindo correções para anos bissextos. O relógio pode operar em formato de 24 horas ou 12 horas com indicação AM/PM. Dois alarmes diários configuráveis e uma saída de onda quadrada configurável são fornecidos. Endereços e dados são transmitidos serialmente através do barramento bidirecional I2C.
Circuitos precisos de referência de tensão e comparadores com compensação de temperatura são usados para monitorar o status do VCC, detectar falhas de energia, fornecer uma saída de reset e alternar automaticamente para uma fonte de alimentação de backup quando necessário. Adicionalmente, o pino de monitoramento /RST pode ser usado como uma entrada manual para gerar um reset do μP.

Além da alta precisão de tempo, o DS3231 também possui algumas outras funções que estendem as funções adicionais e a faixa de seleção do host do sistema. Este dispositivo integra um sensor de temperatura digital muito preciso internamente, ao qual se pode acessar via interface I2C* (assim como o tempo). A precisão deste sensor de temperatura é de ±3°C. O circuito de controle no chip pode implementar detecção automática de energia e gerenciar a comutação de energia entre a fonte de alimentação principal e a fonte de alimentação de backup (ou seja, uma bateria de baixa tensão). Se a fonte de alimentação principal falhar, o dispositivo ainda pode continuar a fornecer tempo e temperatura precisos sem afetar o desempenho. Quando a fonte de alimentação principal é restaurada ou o valor da tensão retorna à faixa permitida, a função de reset no chip pode ser usada para reiniciar o microprocessador do sistema.


Endereço para download de dados:

http://pan.baidu.com/s/1ntt2zw9

Parâmetros do módulo:

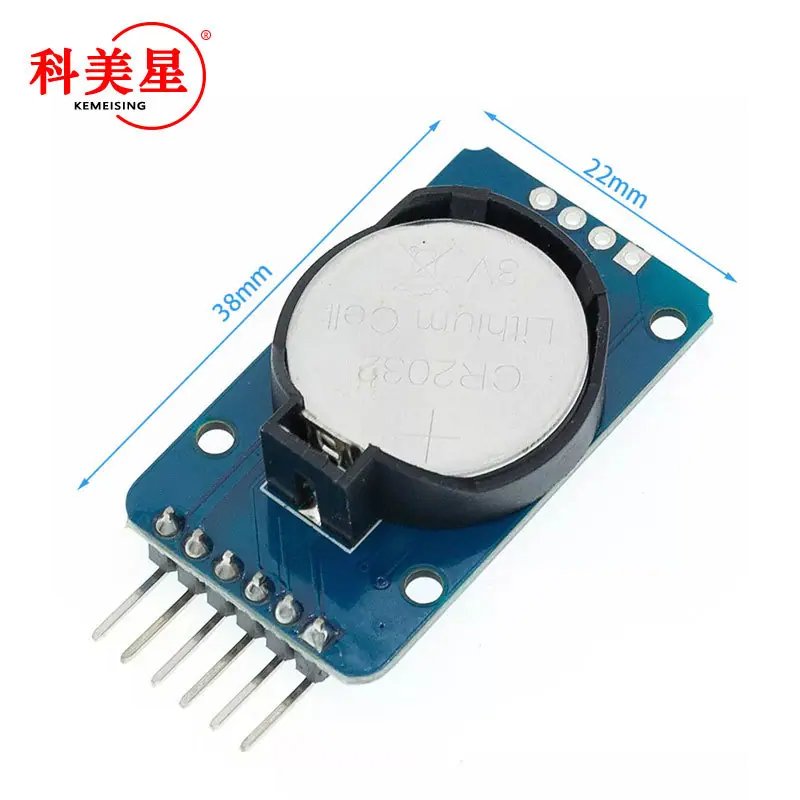

1. Tamanho: 38 mm (comprimento) * 22 mm (largura) * 14 mm (altura)
2. Peso: 8g
3. Tensão de trabalho: 3,3--5,5 V
4. Chip de relógio: chip de relógio de alta precisão DS3231
5. Precisão do relógio: 0-40℃, precisão de 2ppm, erro anual de cerca de 1 minuto
6. Com 2 alarmes de calendário
7. Saída de onda quadrada programável
8. O relógio em tempo real gera segundos, minutos, horas, dias da semana, datas, meses e anos, e fornece compensação de ano bissexto válida até 2100
9. O chip possui seu próprio sensor de temperatura com precisão de ±3℃
10.Chip de memória: AT24C32 (capacidade de armazenamento 32K)
11. Interface de barramento IIC, alta velocidade de transmissão de 400 KHz (quando a tensão de trabalho é 5 V)
12. Pode ser conectado em cascata com outros dispositivos IIC, o endereço 24C32 pode ser modificado por curto-circuito A0/A1/A2, o endereço padrão é 0x57
13. Com a bateria recarregável LIR2032, o relógio ainda pode funcionar normalmente após o sistema ser desligado
14. Embalagem: Embalagem antiestática única

Instruções de fiação (tomando o Arduino uno r3 como exemplo):
LSC→A5
ASD→A4
VCC→5V
Terra →Terra
