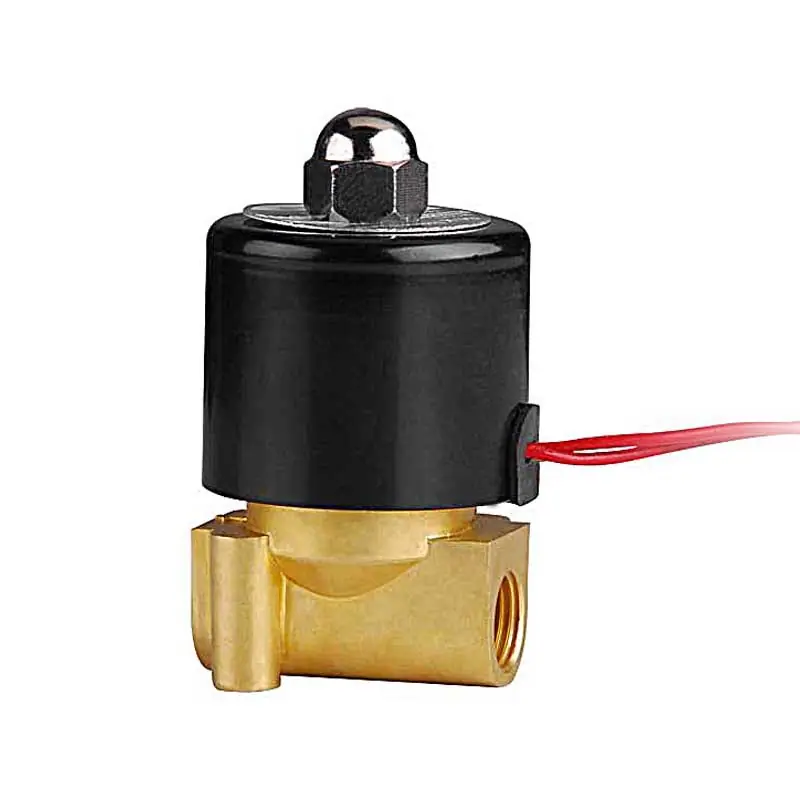

Válvula solenoide de latão de ação direta válvula solenoide bidirecional de diferencial zero válvula solenoide de água quente

Há uma cavidade fechada na válvula solenoide, com furos passantes em diferentes posições. Cada furo é conectado a um tubo de óleo diferente. Há um pistão no meio da cavidade e dois eletroímãs em ambos os lados. O corpo da válvula será atraído para o lado onde a bobina magnética é energizada. Os diferentes furos de drenagem de óleo são abertos ou fechados controlando o movimento do corpo da válvula. O furo de entrada de óleo é normalmente aberto, e o óleo hidráulico entrará em diferentes tubos de drenagem de óleo. Então o pistão do cilindro de óleo é empurrado pela pressão do óleo, e o pistão aciona a haste do pistão, que aciona o dispositivo mecânico. Desta forma, o movimento mecânico é controlado controlando a ativação e desativação da corrente do eletroímã.

1. As válvulas operadas eletricamente são divididas em três grandes categorias em termos de princípio:

Xin Sheng XINSONVálvula solenóide de ação direta

Princípio: Quando a energia é ligada, a bobina solenóide gera força eletromagnética para levantar o membro de fechamento da sede da válvula e a válvula abre; quando a energia é desligada, a força eletromagnética desaparece e a mola pressiona o membro de fechamento contra a sede da válvula e a válvula fecha.

Características: Pode funcionar normalmente sob vácuo, pressão negativa e pressão zero, mas o diâmetro geralmente não excede 25 mm.

Xin Sheng XINSONVálvula solenoide de ação direta passo a passo

Princípio: É um princípio que combina ação direta e tipo piloto. Quando não há diferença de pressão entre a entrada e a saída, após a energia ser ligada, a força eletromagnética levanta diretamente a pequena válvula piloto e a parte de fechamento da válvula principal para cima, por sua vez, e a válvula abre. Quando a entrada e a saída atingem a diferença de pressão inicial, após a energia ser ligada, a força eletromagnética pilota a pequena válvula, a pressão na câmara inferior da válvula principal sobe e a pressão na câmara superior cai, usando assim a diferença de pressão para empurrar a válvula principal para cima; quando a energia é desligada, a válvula piloto usa a força da mola ou a pressão média para empurrar a parte de fechamento para baixo para fechar a válvula.

Características: Também pode funcionar sob diferença de pressão zero ou vácuo ou alta pressão, mas a potência é grande e deve ser instalado horizontalmente.

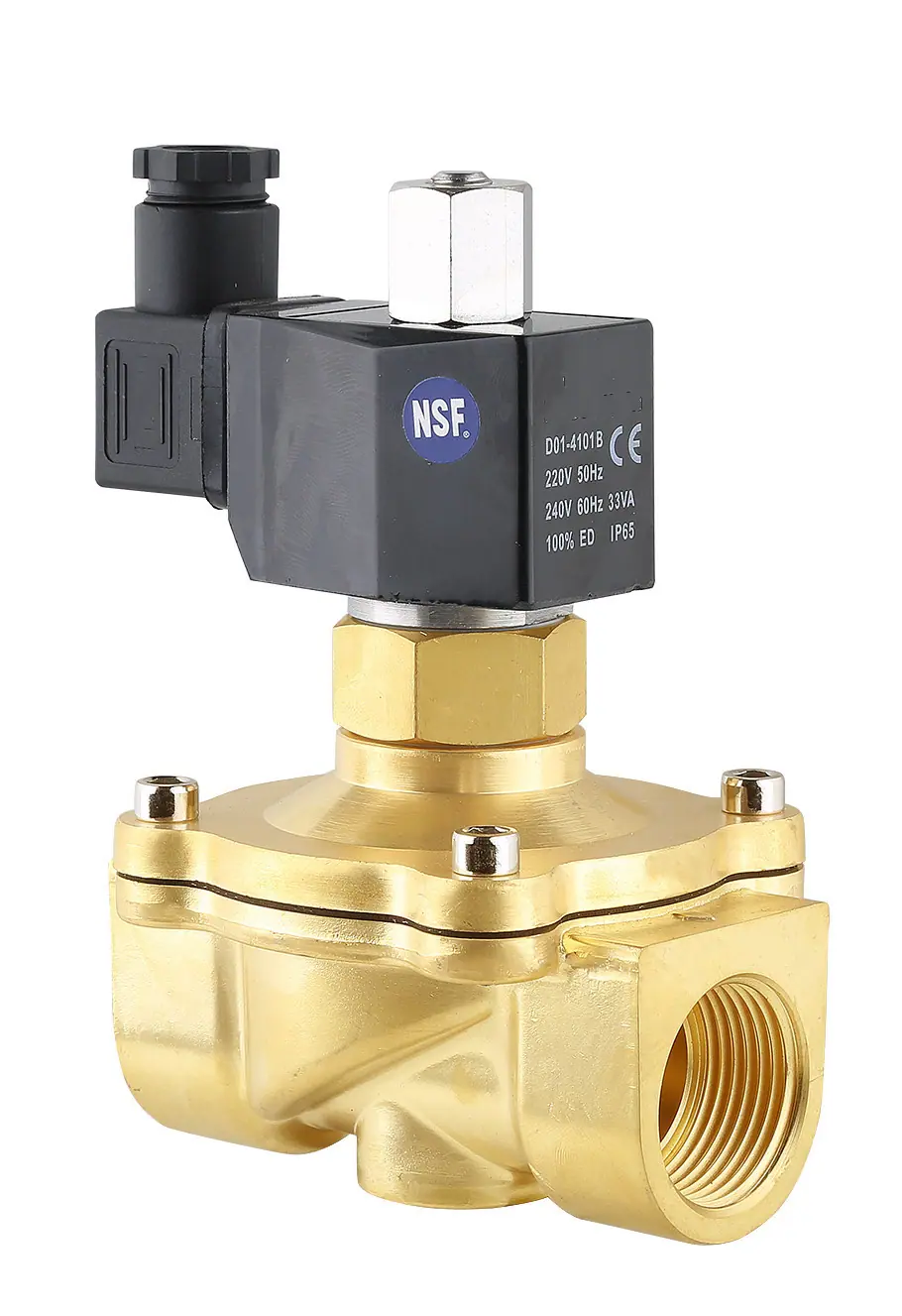

Xin Sheng XINSONVálvula solenóide operada por piloto

Princípio: Quando a energia está ligada, a força eletromagnética abre o furo piloto, a pressão na câmara superior cai rapidamente, e uma diferença de pressão com topo baixo e fundo alto é formada ao redor do membro de fechamento. A pressão do fluido empurra o membro de fechamento para se mover para cima, e a válvula abre. Quando a energia está desligada, a força da mola fecha o furo piloto, e a pressão de entrada passa rapidamente pelo furo de desvio para formar uma diferença de pressão com fundo baixo e topo alto ao redor do membro de fechamento. A pressão do fluido empurra o membro de fechamento para se mover para baixo, fechando a válvula.

Características: Limite superior elevado da faixa de pressão do fluido, pode ser instalado arbitrariamente (personalização necessária), mas deve atender às condições de diferença de pressão do fluido.

2. As válvulas eletromagnéticas são divididas em seis subcategorias com base nas diferenças em sua estrutura, materiais e princípios de operação: estrutura de diafragma de ação direta, estrutura de diafragma de ação direta escalonada, estrutura de diafragma operada por piloto, estrutura de pistão de ação direta, estrutura de pistão de ação direta escalonada e estrutura de pistão operada por piloto.

3. Válvulas solenoides classificadas por função: Válvula solenoide de água, Válvula solenoide de vapor, Válvula solenoide de refrigeração, Válvula solenoide de baixa temperatura, Válvula solenoide de gás, Válvula solenoide de combate a incêndio, Válvula solenoide de amônia, Válvula solenoide de gás, Válvula solenoide de líquido, Válvula solenoide miniatura, Válvula solenoide pulsante, Válvula solenoide hidráulica, Válvula solenoide normalmente aberta, Válvula solenoide de óleo, Válvula solenoide CC, Válvula solenoide de alta pressão, Válvula solenoide à prova de explosão, etc.

Ao selecionar válvulas solenoides, você deve primeiro seguir sequencialmente os quatro princípios principais de segurança, confiabilidade, adequação e economia. Em segundo lugar, a seleção deve ser baseada em seis aspectos das condições de operação no local (ou seja, parâmetros da tubulação, parâmetros do fluido, parâmetros de pressão, parâmetros elétricos, modo de atuação e requisitos especiais).

Base de seleção:

1. Selecione a válvula solenóide de acordo com os parâmetros da tubulação: especificação do diâmetro (DN), modo de interface

1) Determinar o diâmetro (DN) de acordo com o diâmetro interno da tubulação ou requisitos de vazão no local;

2) Modo de interface: Geralmente, a interface de flange deve ser selecionada para tamanhos > DN50 e pode ser selecionada livremente de acordo com as necessidades do usuário para tamanhos ≤ DN50.

2. Selecione a válvula solenóide de acordo com os parâmetros do fluido: material, grupo de temperatura

1) Fluidos corrosivos: é aconselhável usar válvulas solenóides resistentes à corrosão e totalmente de aço inoxidável; fluidos ultralimpos comestíveis: é aconselhável usar válvulas solenóides de aço inoxidável de qualidade alimentar;

2) Fluido de alta temperatura: Escolha válvulas solenoides feitas de materiais elétricos e materiais de vedação resistentes a altas temperaturas e escolha estruturas do tipo pistão;

3) Estado fluido: Existem estados gasoso, líquido ou misto, principalmente quando o diâmetro é maior que DN25, devendo ser distinguidos;

4) Viscosidade do fluido: Normalmente pode ser selecionada arbitrariamente dentro de 50cSt. Se exceder esse valor, uma válvula solenóide de alta viscosidade deve ser selecionada.

3. Selecione a válvula solenóide de acordo com os parâmetros de pressão: princípio e variedade de estrutura

1) Pressão nominal: Este parâmetro tem o mesmo significado de outras válvulas comuns e é determinado de acordo com a pressão nominal da tubulação;

2) Pressão de Trabalho: Se a pressão de trabalho for baixa, um princípio de ação direta ou ação direta escalonada deve ser selecionado; se a pressão diferencial mínima de trabalho for superior a 0,04 MPa, tipos de ação direta, ação direta escalonada e operados por piloto podem todos ser selecionados.

4. Seleção elétrica: As especificações de voltagem devem ser preferencialmente AC220V e DC24, o que é mais conveniente.

5. Escolha de acordo com a duração do trabalho contínuo: normalmente fechado, normalmente aberto ou continuamente alimentado

1) Quando a válvula solenóide precisa ser aberta por um longo tempo e a duração é maior que o tempo de fechamento, o tipo normalmente aberto deve ser selecionado;

2) Se o tempo de abertura for curto ou o tempo de abertura e fechamento não for muito, escolha o tipo normalmente fechado;

3) No entanto, para algumas condições de trabalho usadas para proteção de segurança, como monitoramento de chamas de fornos e estufas, o tipo normalmente aberto não pode ser selecionado, e o tipo que pode ser ligado por um longo período deve ser selecionado.

6. Selecione funções auxiliares de acordo com os requisitos ambientais: à prova de explosão, sem retorno, manual, à prova d'água e de neblina, spray de água e mergulho.

Xin Sheng XINSONPrincípios de seleção

1、 Meio corrosivo: É aconselhável escolher válvula solenoide de plástico tipo King e todasAço inoxidável；Para meios altamente corrosivos, deve-se escolherDiafragma de isolamentoEstilo. Meio neutro também é adequado para seleçãoLiga de cobreA válvula solenóide com cobre como material do invólucro da válvula não é adequada. Caso contrário, lascas de ferrugem frequentemente caem no invólucro da válvula, especialmente em ocasiões em que a válvula não é operada com frequência. O cobre não pode ser usado para válvulas de amônia.

2. Ambientes Explosivos: Produtos com a classificação de prova de explosão apropriada devem ser selecionados. Para instalação externa ou áreas com muita poeira, tipos à prova d'água e à prova de poeira devem ser escolhidos.

3. A pressão nominal da válvula solenoide deve exceder a pressão máxima de trabalho na tubulação.

1. Características dielétricas

1) Diferentes tipos de válvulas solenóides são usados para estados gasoso, líquido ou misto;

2) A temperatura média é diferente da especificação do produto, caso contrário a bobina queimará e a vedação envelhecerá, afetando seriamente a vida útil;

3) Viscosidade média, geralmente abaixo de 50cSt. Se exceder esse valor, use uma válvula solenóide multifuncional quando o diâmetro for maior que 15 mm; use uma válvula solenóide de alta viscosidade quando o diâmetro for menor que 15 mm.

4) Quando a limpeza do meio não for alta, um backflush deve ser instalado antes da válvula solenóideVálvula de filtroQuando a pressão é baixa, ação diretaVálvula solenóide de diafragma；

5) Se o meio for direcional e o refluxo não for permitido, o fluxo bidirecional é necessário;

6) A temperatura do meio deve estar dentro da faixa permitida pela válvula solenoide.

2. Parâmetros do pipeline

1) Selecione a porta e o modelo da válvula de acordo com os requisitos de fluxo do meio e o método de conexão da tubulação;

2) De acordo comfluxoO diâmetro nominal pode ser selecionado com base no valor Kv da válvula, ou o mesmo diâmetro interno do tubo pode ser selecionado;

3) Pressão Diferencial de Trabalho: Para uma pressão diferencial de trabalho mínima de 0,04 MPa ou superior, pode ser utilizado um tipo pilotado indiretamente; para uma pressão diferencial de trabalho mínima próxima de zero ou inferior a zero, deve ser utilizado um tipo de ação direta ou um tipo de ação direta escalonada.

3. Condições ambientais

1) As temperaturas ambiente mais altas e mais baixas devem ser selecionadas dentro da faixa permitida;

2) Em ambientes com alta umidade relativa e onde há água pingando, chuva, etc., deve-se escolherVálvula Solenoide à Prova d'Água；

3) Tipos especiais devem ser selecionados em ambientes onde há vibrações, solavancos e impactos frequentes, como válvulas solenóides marítimas;

4) Para uso em ambientes corrosivos ou explosivos, tipos resistentes à corrosão devem ser selecionados primeiro de acordo com os requisitos de segurança;

5) Se o espaço ambiental for limitado, uma válvula solenoide multifuncional deve ser selecionada porque elimina a necessidade de bypass e três válvulas manuais e é fácil de manter on-line.

4. Condições de fornecimento de energia

1) De acordo com o tipo de fonte de alimentação, selecione válvulas solenóides CA e CC, respectivamente. Em geral, a fonte de alimentação CA é fácil de usar;

2) Para especificações de voltagem, AC220V e DC24V devem ser usados tanto quanto possível;

3) A flutuação da tensão de alimentação é geralmente de +%10%.-15% para CA e ±%10 para CC. Se exceder a tolerância, medidas de estabilização de tensão devem ser tomadas;

4) A corrente nominal e o consumo de energia devem ser selecionados de acordo com a capacidade da fonte de alimentação. Deve-se notar que o valor VA é maior durante a partida CA, e válvulas solenóides piloto indiretas devem ser usadas primeiro quando a capacidade for insuficiente.

5. Precisão do controle

1) As válvulas solenóides comuns têm apenas duas posições: aberta e fechada. Quando alta precisão de controle e parâmetros estáveis são necessários, válvulas solenóides multiposições devem ser usadas;

2) Tempo de ação: refere-se ao tempo desde o momento em que o sinal elétrico é conectado ou cortado até o momento em que a ação da válvula principal é concluída;

3) Vazamento: O valor de vazamento fornecido na amostra é o nível econômico comumente usado.

1. Vida útil: Este item não está incluído nos itens de teste de fábrica e pertence aos itens de teste de tipo. Para garantir a qualidade, devem ser selecionados produtos de marca de fabricantes regulares.

2. Modo de trabalho: Existem três tipos: modo de trabalho de longo prazo, modo de trabalho repetido de curta duração e modo de trabalho de curta duração. Para a situação em que a válvula fica aberta por um longo tempo e fechada por um curto período, é aconselhável usar uma válvula solenóide normalmente aberta.

3. Frequência de trabalho: Quando o requisito de frequência de operação for alto, a estrutura deve ser preferencialmente uma válvula solenoide de ação direta, e a fonte de alimentação deve ser preferencialmente CA.

4. Confiabilidade da ação

Estritamente falando, este item ainda não foi oficialmente incluído no padrão profissional chinês para válvulas solenoides. Para garantir a qualidade, devem ser selecionados produtos de marca de fabricantes regulares. Em algumas situações, o número de acionamentos não é alto, mas os requisitos de confiabilidade são muito rigorosos, como para proteção contra incêndio, proteção de emergência, etc. Não leve isso levianamente. Para aplicações particularmente importantes, um sistema de dupla segurança utilizando duas unidades em tandem também deve ser adotado.

Econômico：

Um dos critérios que seleciona, mas deve ser econômico com base na segurança, aplicabilidade e confiabilidade.

Economia não se refere apenas ao preço de venda do produto, mas também à sua função e qualidade, bem como ao custo de instalação, manutenção e outros acessórios.

Mais importante, o custo de uma válvula solenoide em todo o sistema de controle automático e até mesmo na linha de produção é insignificante. Se você escolher a errada por uma questão de barateza, o dano causado será enorme.

Xin Sheng XINSONNotas de instalação

1. Ao instalar, observe que a seta no corpo da válvula deve ser consistente com a direção do fluxo do meio. Não instale em um local onde haja gotejamento direto ou respingos de água. A válvula solenóide deve ser instalada verticalmente para cima;

2. A válvula solenoide deve ter garantia de operar dentro de 15% a 10% da tensão nominal da fonte de alimentação.Faixa de flutuaçãoOperação normal dentro;

3. Após a instalação da válvula solenóide, não deve haver diferença de pressão reversa na tubulação. Ela deve ser ligada várias vezes para torná-la adequada à temperatura antes de poder ser oficialmente colocada em uso;

4. A tubulação deve ser completamente limpa antes de instalar a válvula solenoide. O fluido introduzido deve estar livre de impurezas. Um filtro deve ser instalado antes da válvula.

5. Quando a válvula solenóide falhar ou for limpa, um dispositivo de derivação deverá ser instalado para garantir que o sistema continue a operar.

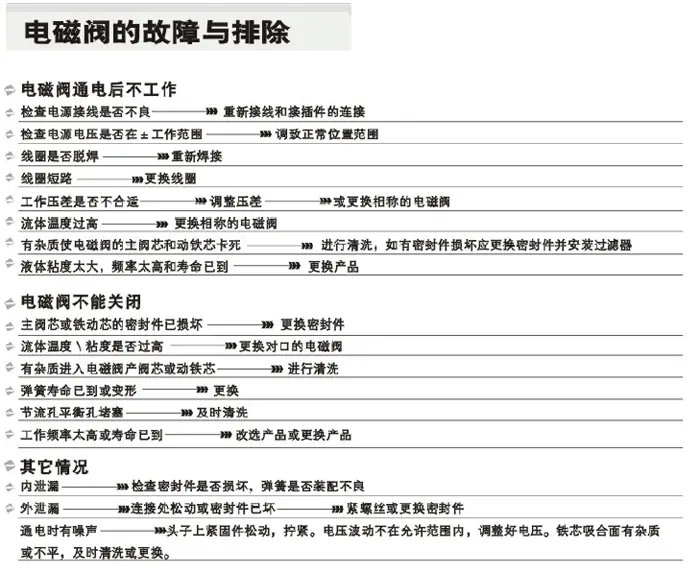

Verifique se a conexão de energia está ruim → Reconecte a fiação e os conectores

Verifique se a tensão da fonte de alimentação está dentro da faixa de trabalho ± → ajuste para a faixa de posição normal

A bobina está dessoldando? → Resoldador

Curto-circuito na bobina → Substitua a bobina

A diferença de pressão de trabalho é inadequada? → Ajuste a diferença de pressão → ou substitua a válvula solenóide correspondente

A temperatura do fluido está muito alta → Substitua a válvula solenóide correspondente

Impurezas fazem com que o núcleo da válvula principal e o núcleo de ferro móvel da válvula solenóide fiquem presos → Limpe-os. Se a vedação estiver danificada, substitua a vedação e instale um filtro.

A viscosidade do líquido é muito alta, a frequência é muito alta e a vida útil expirou → Substitua o produto

A vedação do núcleo da válvula principal ou do núcleo móvel de ferro está danificada → Substitua a vedação

A temperatura ou a viscosidade do fluido estão muito altas? → Substitua a válvula solenóide correspondente

Impurezas entraram no núcleo da válvula solenóide ou no núcleo de ferro móvel → Limpe-o

A mola chegou ao fim de sua vida útil ou está deformada → Substituir

O orifício do acelerador e o orifício de equilíbrio estão bloqueados → limpe-os a tempo

A frequência operacional está muito alta ou a vida útil expirou → Selecione um novo produto ou atualize o produto

Vazamento interno → Verifique se a vedação está danificada e se a mola está mal montada

Vazamento externo → A conexão está solta ou a vedação está quebrada → Aperte os parafusos ou substitua a vedação

Ruído ao ligar → O fixador na cabeça está solto, aperte-o.Flutuações de tensãoFora da faixa permitida, ajuste a tensão. Impurezas ou irregularidades na superfície de contato do núcleo de ferro, limpe ou substitua em tempo hábil.

Atualmente, existem três materiais de vedação mais comumente usados para válvulas solenoides.

Produzido pela polimerização em emulsão de butadieno e acrilonitrila, a borracha nitrílica é produzida principalmente por polimerização em emulsão a baixa temperatura. Possui excelente resistência ao óleo, alta resistência ao desgaste, boa resistência ao calor e forte adesão. Suas desvantagens são baixa resistência a baixas temperaturas, baixa resistência ao ozônio, propriedades elétricas inferiores e elasticidade ligeiramente menor.

Além disso, possui boa resistência à água, estanqueidade e excelentes propriedades de adesão. É amplamente utilizado na fabricação de diversos produtos de borracha resistentes a óleo, diversas arruelas, gaxetas, mangotes resistentes a óleo, embalagens flexíveis, tubos de borracha flexíveis, rolos de borracha para impressão e tingimento, materiais de borracha para cabos, etc., e tornou-se um material elástico indispensável em indústrias como a automotiva, aeroespacial, petrolífera e de fotocopiadoras.

A borracha nitrílica possui excelente resistência ao óleo, superada apenas pela borracha polissulfídica e pela borracha fluorada, e possui boa resistência ao desgaste e estanqueidade. As desvantagens da borracha nitrílica são sua baixa resistência ao ozônio, hidrocarbonetos aromáticos, hidrocarbonetos halogenados, cetonas e solventes ésteres, tornando-a inadequada para materiais isolantes.

O propósito principal

A borracha nitrílica é usada principalmente para fabricar produtos resistentes a óleo, como mangueiras resistentes a óleo, correias de borracha, diafragmas de borracha e grandes bexigas de óleo. É frequentemente usada para fabricar vários tipos de produtos moldados resistentes a óleo, como anéis O, retentores de óleo, retentores de lábio, diafragmas, válvulas e foles. Também é usada para fabricar chapas de borracha e peças resistentes ao desgaste.

Borracha de monômero de etileno propileno dieno é um copolímero de etileno, propileno e um dieno não conjugado.Terpolímero, a produção comercial começou em 1963. O consumo global anual é de 800.000 toneladas. As propriedades mais importantes do EPDM são sua excelente resistência à oxidação, ao ozônio e à corrosão. Como o EPDM pertence à família das poliolefinas, possui excelentes características de vulcanização. Entre todas as borrachas, o EPDM tem a menor densidade específica. Ele pode absorver grandes quantidades de cargas e óleos com pouco efeito sobre suas propriedades. Portanto, pode ser usado para produzir compostos de borracha de baixo custo.

Estrutura e propriedades moleculares：EPDM é um terpolímero de etileno, propileno e um dieno não conjugado. O dieno tem uma estrutura especial na qual apenas uma das duas ligações pode ser copolimerizada, e a ligação dupla insaturada é usada principalmente como uma ligação cruzada. A outra insaturada não se tornará a cadeia principal do polímero, mas apenas uma cadeia lateral. A cadeia principal do polímero do EPDM é totalmente saturada. Essa propriedade torna o EPDM resistente ao calor, luz, oxigênio e especialmente ozônio. O EPDM é essencialmente não polar, resistente a soluções polares e produtos químicos, tem baixa absorção de água e boas propriedades isolantes.

Características

1、Baixa densidade e alta capacidade de preenchimento;

2、Resistência ao envelhecimento;

3. Resistência à corrosão;

4. Desempenho de resistência ao vapor d'água;

5、Desempenho de resistência à água quente;

6、Desempenho elétrico；

7、Elasticidade；

8、Adesão.

A borracha fluorada, que contém flúor em suas moléculas, vem em vários tipos dependendo do teor de flúor e da estrutura monomérica; a borracha fluorada da série hexafluoreto tem resistência superior a altas temperaturas em comparação com a borracha de silicone, e também exibe boa resistência química, resistência à maioria dos óleos e solventes (excluindo cetonas e ésteres), resistência às intempéries e resistência ao ozônio. No entanto, sua resistência a baixas temperaturas é ruim. É amplamente utilizada para vedações em automóveis, motocicletas e outros produtos, bem como em plantas químicas. A faixa de temperatura de operação é de -20℃～260℃. Para aplicações que exigem uso em baixas temperaturas, um tipo resistente a baixas temperaturas pode ser selecionado, adequado para até -40℃, mas é mais caro.



A válvula solenóide é uma bobina solenóide que gera atração magnética após ser energizada para superar a pressão da mola para acionar o núcleo da válvula para se mover. É apenas uma bobina solenóide com uma estrutura simples e preço baixo, e só pode realizar a comutação.

A válvula elétrica aciona a haste da válvula através do motor para acionar o núcleo da válvula para se mover. A válvula elétrica é dividida em (válvula de fechamento) e válvula reguladora. A válvula de fechamento é uma válvula de duas posições, ou seja, totalmente aberta e totalmente fechada. A válvula reguladora é equipada com um posicionador de válvula elétrico, que é usado para estabilizar dinamicamente a válvula em uma posição por meio de regulagem de malha fechada.

Válvula solenóide: usada para controle on/off de tubulações de líquido e gás, controle DO de duas posições. Geralmente usada para controle de tubulações pequenas.

Válvula elétrica: É usada para regulação analógica do fluxo de líquido, gás e mídia de tubulação do sistema eólico, e é controle de IA. As válvulas elétricas também podem ser usadas para controle de interruptor de duas posições no controle de válvulas grandes e sistemas eólicos.

Válvula solenoide: pode ser usada somente como uma quantidade de comutação, é um controle DO, pode ser usada somente para controle de pequenas tubulações, comumente vista em tubulações de DN50 e abaixo.

Válvula elétrica: pode ter sinal de feedback de IA, pode ser controlada por DO ou AO, mais comum em grandes tubos e válvulas de ar, etc.

1、Tipo de interruptor:

Válvulas solenoides são acionadas por uma bobina e só podem ser abertas ou fechadas. Seu tempo de ação durante a comutação é curto.

As válvulas elétricas são geralmente acionadas por motores. Demora um certo tempo para concluir a ação de abertura ou fechamento, que pode ser ajustado.

2、Natureza do Trabalho:

Válvulas solenoides geralmente têm um coeficiente de vazão muito pequeno e uma diferença de pressão de trabalho muito pequena. Por exemplo, uma válvula solenoide de calibre 25 mm tem um coeficiente de vazão muito menor do que uma válvula de esfera elétrica de calibre 15 mm. A atuação de uma válvula solenoide é através de uma bobina eletromagnética, que é relativamente fácil de danificar por surtos de tensão. É equivalente a um interruptor, com apenas duas funções: abrir e fechar.

O acionamento de válvulas elétricas é geralmente por motor, que é relativamente resistente a surtos de tensão. Válvulas solenoides têm abertura e fechamento rápidos, geralmente usadas em aplicações com vazões pequenas e pressões baixas onde altas frequências de chaveamento são necessárias, enquanto válvulas elétricas são o oposto. O grau de abertura das válvulas elétricas pode ser controlado, e seus estados incluem totalmente abertas, totalmente fechadas e parcialmente abertas/fechadas, permitindo o controle da vazão do fluido na tubulação, o que as válvulas solenoides não conseguem.

Válvulas solenoides geralmente podem ser rearmadas quando a energia é cortada. Válvulas elétricas requerem um dispositivo de rearme para ter tal função.

3、Processo aplicável:

Válvulas solenoides são adequadas para alguns requisitos de processo especiais, como vazamentos, meios fluidos especiais, etc., e são relativamente caras.

Válvulas elétricas são geralmente usadas para regulagem, e também existem tipos liga/desliga, como:Unidade Fan-CoilTerminal.

1. O vazamento externo é bloqueado, o vazamento interno é fácil de controlar e é seguro de usar.

Vazamentos internos e externos são elementos que colocam a segurança em risco. Outras válvulas de controle geralmente possuem a haste da válvula estendida para fora, acionada por meios elétricos, pneumáticos, hidráulicosAtuador doControlar a rotação ou o movimento do núcleo da válvula. Todos esses precisam resolver o problema do vazamento externo da vedação dinâmica da haste da válvula durante a operação de longo prazo; Apenas as válvulas solenoides usam força eletromagnética para atuar na vedação no elétricoválvula reguladoraO núcleo dentro da manga de blindagem magnética está completo e não há vedação dinâmica, portanto, o vazamento externo é fácil de evitar. O controle de torque da válvula elétrica não é fácil e pode facilmente causar vazamento interno, até mesmo quebrar a cabeça da haste da válvula; o tipo estrutural da válvula solenóide facilita o controle do vazamento interno, até mesmo reduzindo-o a zero. Portanto, as válvulas solenóides são particularmente seguras de usar, especialmente adequadas para meios corrosivos, tóxicos ou de alta e baixa temperatura.

2. Sistema simples, fácil de conectar ao computador, baixo preço

A válvula solenóide em si tem uma estrutura simples e um preço baixo, tornando-a mais fácil de instalar e manter em comparação com outros tipos de atuadores, como válvulas de controle. Mais significativamente, o sistema de controle automático resultante é muito mais simples e muito mais barato. Como a válvula solenóide é controlada por um sinal liga-desliga, e comComputador IndustrialA conexão é muito conveniente. Na era atual de uso generalizado de computadores e preços significativamente reduzidos, as vantagens das válvulas solenoides tornam-se ainda mais evidentes.

3. Movimento rápido, baixo consumo de energia e aparência leve

O tempo de resposta da válvula solenóide pode ser tão curto quanto alguns milissegundos, e até mesmo a válvula solenóide piloto pode ser controlada em dezenas de milissegundos. Como ela forma seu próprio circuito, ela é mais sensível do que outras válvulas de controle automático. Uma bobina de válvula solenóide projetada corretamente tem consumo de energia muito baixo e é um produto de economia de energia; ela também pode manter automaticamente a posição da válvula simplesmente acionando a ação, e não consome energia em momentos normais. A válvula solenóide tem um tamanho pequeno, o que economiza espaço e é leve e bonita.

4. A precisão do ajuste é limitada, adequada paramédioRestrito

As válvulas solenóides geralmente têm apenas dois estados: ligado e desligado. O núcleo da válvula só pode estar em duas posições extremas e não pode ser ajustado continuamente, então a precisão do ajuste ainda está sujeita a certas limitações.

Válvula solenoide para meiolimpezaPossui altos requisitos, mídias contendo substâncias granulares não são adequadas e, se forem impurezas, devem ser filtradas primeiro. Além disso, mídias viscosas não são adequadas, e a faixa de viscosidade aplicável para produtos específicos é relativamente estreita.

5. Vários modelos e ampla gama de utilizações

Embora a válvula solenoide tenha deficiências inerentes, suas vantagens ainda são muito proeminentes, por isso ela é projetada em uma variedade de produtos para atender a várias necessidades e tem uma ampla gama de usos. O progresso da tecnologia de válvula solenoide também é centrado em como superar as deficiências inerentes e como melhor aproveitar as vantagens inerentes.

1、Pontos-chave para seleção do produto

1) Os principais parâmetros de controle para a seleção de válvulas solenoides são diâmetro, pressão nominal de projeto, faixa de temperatura permitida do meio, tamanho da interface, etc.

2) As válvulas solenoides usam eletroímãs para empurrar as válvulas para abrir e fechar. Elas são geralmente usadas em controles de duas posições com um diâmetro inferior a 40 mm e são particularmente usadas para conectar, interromper ou comutar linhas de gás e líquido.

3) O desempenho de vedação da válvula é um dos principais indicadores para avaliar a qualidade da válvula. O desempenho de vedação da válvula inclui principalmente dois aspectos, a saber, vazamento interno e vazamento externo. Vazamento interno refere-se ao grau de vedação entre a sede da válvula e a parte de fechamento em relação ao meio. Vazamento externo refere-se a vazamentos na gaxeta da haste da válvula, vazamentos na junta central e vazamentos causados por defeitos de fundição no corpo da válvula. Vazamento externo não é permitido.

4) As principais vantagens das válvulas solenoides são o tamanho pequeno, a operação confiável, a fácil manutenção e o baixo preço. Ao escolher, é preciso prestar atenção se deve escolher o tipo normalmente aberto ou normalmente fechado de acordo com os requisitos do processo.

2、Pontos-chave para construção e instalação

1) A posição e a altura de instalação da válvula devem cumprir os requisitos de projeto para a direção do fluxo, e a conexão deve ser firme e estanque.

2) A válvula deve passar por uma inspeção visual antes da instalação, e a placa de identificação da válvula deve estar em conformidade com as disposições da norma nacional atual GB12220 "Marcação para Válvulas Gerais".

Padrões do produto:

Padrão da Indústria de Produtos de Válvulas Solenoides da China《Válvulas Solenoides para Sistemas de Controle de Processos Industriais (JB/T7352-2010)》

GB/T13927-92《Teste de Pressão Geral para Válvulas》

JB/T8528-1997《Condições Técnicas para Atuadores Elétricos de Válvulas Tipo Geral》

GB12220-89《Marcações Gerais de Válvulas》

Normas de Engenharia:

GB50243-2002《Especificação para Aceitação da Qualidade da Construção de Engenharia de Ventilação e Ar Condicionado》

GB50242-2002《Código para aceitação da qualidade da construção de engenharia de suprimento de água, drenagem e aquecimento de edifícios》

2、Válvula de Água Quente/Vapor

3、Válvula de 3 vias e 3 posições

4、Válvula de 4 vias e 2 posições

5、Válvula de 5 vias e 2 posições

6、Válvula Solenoide à Prova de Explosão de Segurança Intrínseca

7、Válvula solenoide de baixo consumo

8. Válvula solenoide de rearme manual

9、Válvula Miniatura de Precisão

10、 Indicador de Posição da Válvula

A válvula solenoide é composta de uma bobina eletromagnética e um núcleo magnético, e é um corpo de válvula contendo um ou mais furos. Quando a bobina é energizada ou desenergizada, a operação do núcleo magnético fará com que o fluido passe pelo corpo da válvula ou seja cortado, de modo a atingir o propósito de mudar a direção do fluido. Os componentes eletromagnéticos da válvula solenoide são compostos de núcleo de ferro fixo, núcleo de ferro móvel, bobina e outros componentes; o corpo da válvula é composto de núcleo de válvula deslizante, luva de válvula deslizante, base de mola e outros componentes. A bobina eletromagnética é instalada diretamente no corpo da válvula, e o corpo da válvula é fechado em um tubo de vedação, formando uma combinação simples e compacta. As válvulas solenoides que comumente usamos na produção incluem duas posições de três vias, duas posições de quatro vias, duas posições de cinco vias, etc. Aqui, primeiro falamos sobre o significado de duas posições: para a válvula solenoide, ela é energizada e desenergizada, e para a válvula controlada, ela é aberta e fechada.

A falha da válvula solenóide afetará diretamente a ação da válvula de comutação e da válvula reguladora. Falhas comuns incluem a falha da válvula solenóide em agir. Os seguintes aspectos devem ser verificados:

1. Se o terminal de fiação da válvula solenoide estiver solto ou o fio se soltar, a válvula solenoide não será energizada. O terminal do fio pode ser apertado.

2. Se a bobina da válvula solenoide estiver queimada, a fiação da válvula solenoide pode ser removida e medida com um multímetro. Se apresentar circuito aberto, a bobina da válvula solenoide está queimada. As causas incluem a bobina estar úmida, levando a isolamento deficiente e fuga magnética, resultando em corrente excessiva na bobina e queima. Portanto, evite a entrada de água da chuva na válvula solenoide. Além disso, uma mola excessivamente rígida, força de reação excessiva e poucas espiras na bobina, resultando em força de sucção insuficiente, também podem causar a queima da bobina. Em uma emergência, o botão manual na bobina pode ser movido da posição "0" (operação normal) para a posição "1" para abrir a válvula.

3. Válvula solenoide travada: A folga entre a luva da bobina e o núcleo da válvula da válvula solenoide é muito pequena (inferior a 0,008 mm). Geralmente são montados como peças únicas. Quando impurezas mecânicas são introduzidas ou o óleo lubrificante é insuficiente, eles podem facilmente travar. O método de solução de problemas é inserir um fio de aço pelo pequeno orifício na cabeça para fazê-lo retornar. A solução fundamental é remover a válvula solenoide, retirar o núcleo da válvula e a luva da bobina e limpá-los com CCI4 para fazer o núcleo da válvula se mover livremente dentro da luva. Ao desmontar, preste atenção à sequência de montagem de cada componente e à posição da fiação externa para garantir a remontagem e a fiação corretas. Além disso, verifique se o orifício de saída de óleo do lubrificador de névoa de óleo está bloqueado e se há óleo lubrificante suficiente.

4. Vazamento de Ar: O vazamento de ar causará pressão de ar insuficiente, dificultando a abertura e o fechamento da válvula solenoide. A razão é que a junta de vedação está danificada ou a válvula de carretel está desgastada, causando vazamento de ar entre várias câmaras. Ao lidar com uma falha da válvula solenoide em um sistema de chaveamento, escolha um momento apropriado, como quando a válvula solenoide está desenergizada. Se não puder ser concluído dentro de um intervalo de chaveamento, o sistema de chaveamento pode ser pausado para processamento completo.
