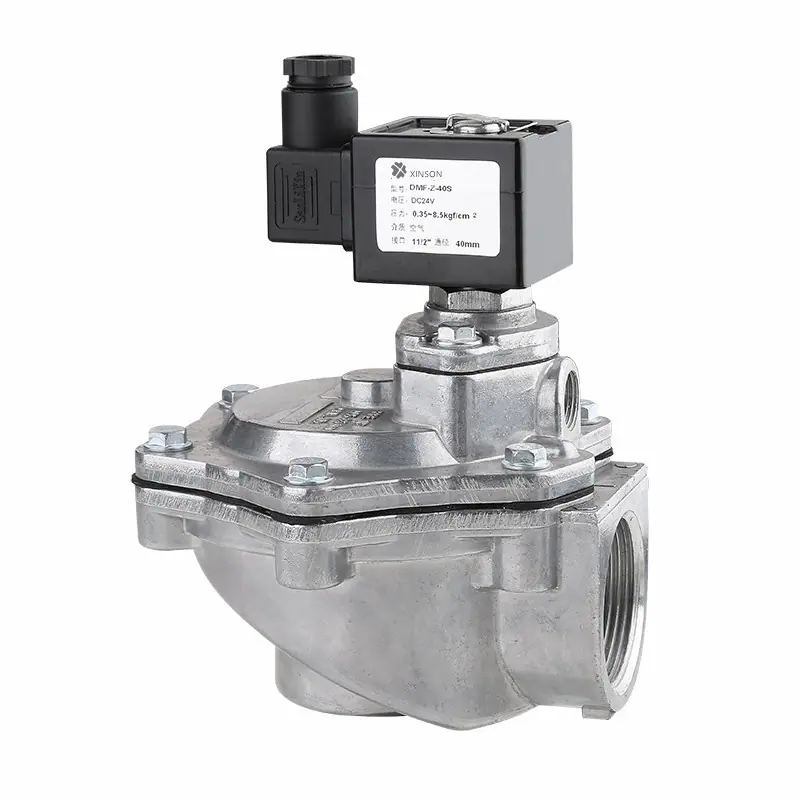

Válvula Solenoide de Pulso Eletromagnético DMF-Z de Ângulo Reto
característica
A válvula solenóide de pulso eletromagnético em ângulo reto série DMF-Z é uma válvula solenóide especial projetada para uso com coletores de pó de filtro de manga. É o interruptor de ar comprimido para o sistema de limpeza de cinzas e sopro do coletor de pó de filtro de manga por pulso. Controlada pelo sinal de saída do controlador de sopro por pulso, ela sopra ar comprimido para limpar as mangas do filtro fileira por fileira (câmara por câmara), mantendo a resistência do coletor de pó dentro da faixa definida para garantir a capacidade de processamento e a eficiência de coleta do coletor de pó, atingindo o propósito de sacudir as mangas do filtro para remover o pó.
Indicadores técnicos
Pressão de trabalho 0,2～0,7 MPa
Meio de trabalho Ar limpo
Tensão de Operação DC12V DC24V AC110V AC220V
Material do corpo principal Liga de alumínio
Material do Diafragma NBR (Outros materiais podem ser personalizados)
Dimensões
| Especificações e modelos | DMF-Z-20 | DMF-Z-25 |
| Longo (A) | 89 | 89 |
| Largura (B) | 75 | 75 |
| Alto (C) | 115 | 115 |
| Rosca de tubo (D) | 3/4” | 1” |
Válvula Solenoide de Pulso em Ângulo Reto DMF-Z <Válvula para Coletor de Pó>

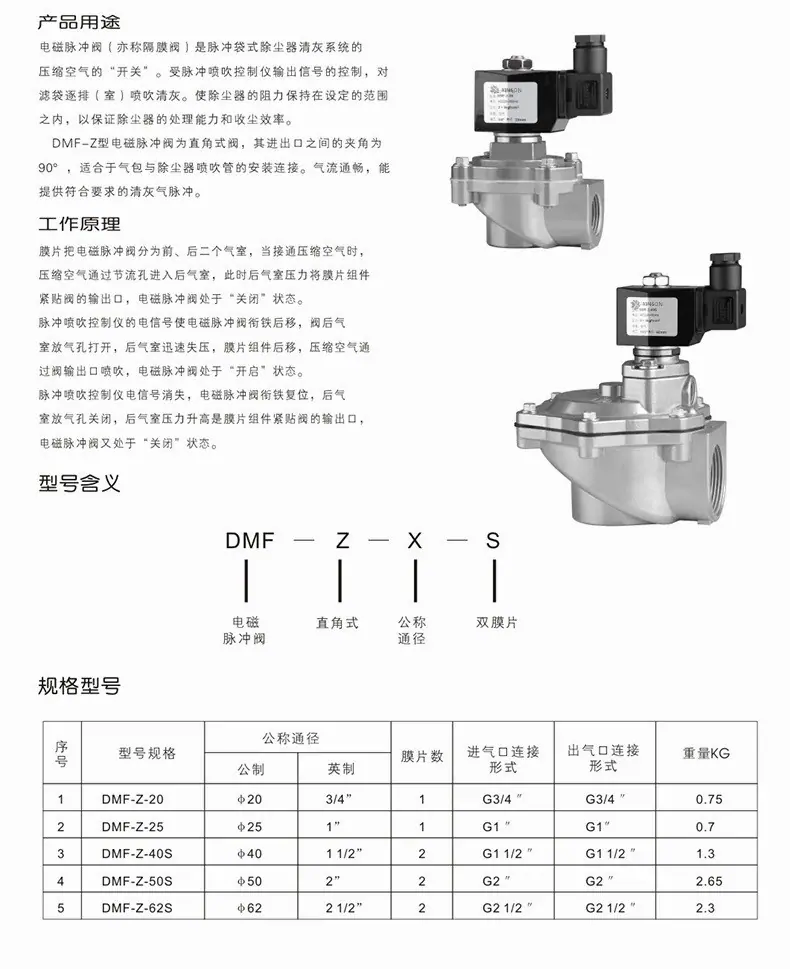

Uso do produto
A válvula solenóide de pulso (também conhecida como válvula de diafragma) é o "interruptor" para o ar comprimido no sistema de limpeza de um filtro de mangas de pulso. Controlada pelo sinal de saída do controlador de jateamento de pulso, ela injeta ar comprimido para limpar as mangas do filtro fileira por fileira (ou câmara por câmara). Isso mantém a resistência do coletor de pó dentro da faixa definida, garantindo a capacidade de processamento e a eficiência de coleta de pó do coletor.
A válvula de pulso solenóide tipo DMF-Z é uma válvula tipo angular reto, com um ângulo incluído de 90° entre sua entrada e saída. É adequada para a instalação e conexão de reservatórios de ar e tubos de sopro de coletores de pó. O fluxo de ar é suave e pode fornecer o pulso de ar de remoção de poeira necessário.
princípio de trabalho
O diafragma divide a válvula de pulso solenoide em duas câmaras, dianteira e traseira. Quando o ar comprimido é conectado, o ar comprimido entra na câmara traseira através de um orifício estrangulador. Neste ponto, a pressão na câmara traseira pressiona firmemente o conjunto do diafragma contra a saída da válvula, e a válvula de pulso solenoide está no estado "fechado".
O sinal elétrico do controlador de pulso reseta a armadura da válvula de pulso solenóide, o orifício de ventilação da câmara traseira é fechado, a pressão na câmara traseira aumenta, fazendo com que o conjunto do diafragma pressione firmemente contra a porta de saída da válvula, e a válvula de pulso solenóide fica novamente no estado "fechado".
Significado do modelo
|
DMF
|
---------
|
Z
|
--------
|
X
|
---------
|
S
|
|
Válvula de Pulso Eletromagnético
|
ângulo certo
|
Diâmetro nominal
|
Diafragma duplo
|
Especificações e modelos
|
número de série
|
Especificações do modelo
|
Diâmetro nominal
|
Diafragma
|
Tipo de conexão de entrada
|
Tipo de conexão de ventilação
|
PesoKG
|
|
|
Métrica
|
imperial
|
||||||
|
1
|
DMF-Z-20
|
Φ20
|
3/4"
|
1
|
G3/4"
|
G3/4"
|
0,75
|
|
2
|
DMF-Z-25
|
Φ25
|
1"
|
1
|
G1"
|
G1"
|
0,7
|
|
3
|
DMF-Z-40S
|
Φ40
|
11/2"
|
2
|
G11/2"
|
G11/2"
|
1.3
|
|
4
|
DMF-Z-50S
|
Φ50
|
2"
|
2
|
G2"
|
G2"
|
2,65
|
|
5
|
DMF-Z-62S
|
Φ62
|
21/2"
|
2
|
G21/2"
|
G21/2"
|
2.3
|

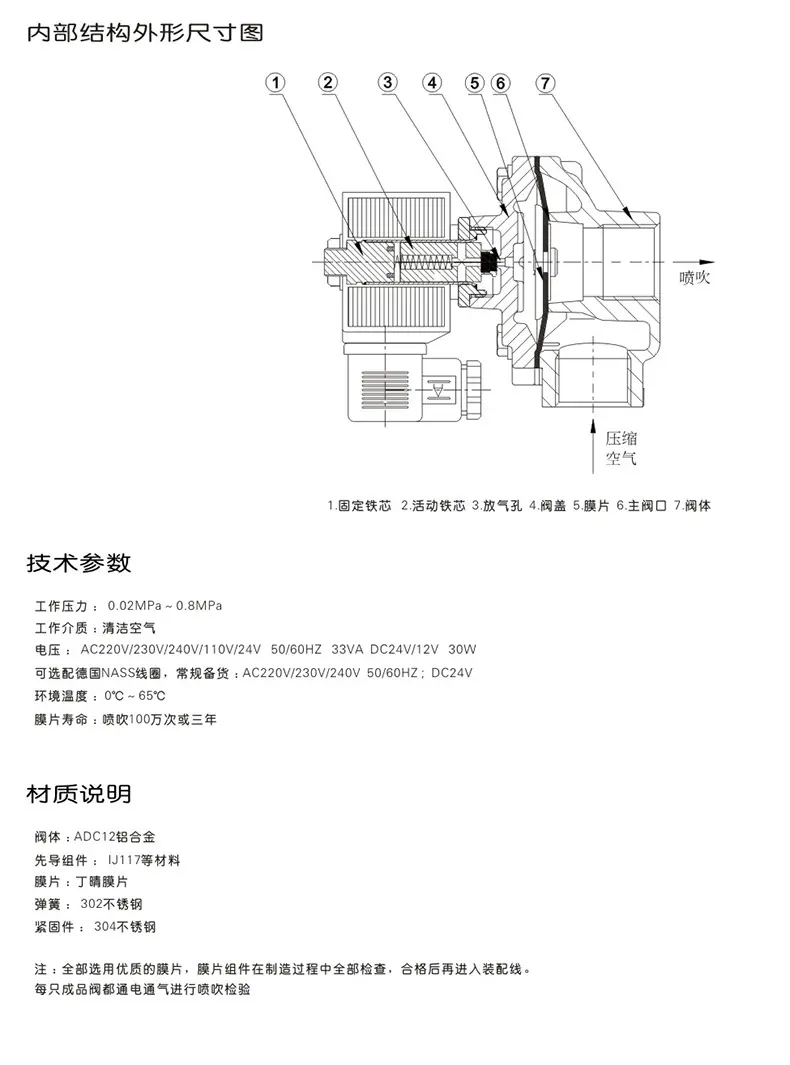

Dimensões da estrutura interna
Parâmetros técnicos e
Pressão de trabalho: 0,2 MPa～0,8 MPa
Meio de trabalho: ar limpo
Tensão: AC220V/230V/240V/110V/24V 50/60HZ 33VA DC24V/12V 30W
Bobina NASS alemã opcional, estoque regular: AC220V/230V/240V/110V/24V
Temperatura ambiente: 0℃～65℃
Vida útil do diafragma: 1 milhão de injeções ou três anos
descrição do material
Corpo da válvula: liga de alumínio ADC12
Componente piloto: IJ117 e outros materiais
Diafragma: Diafragma de nitrila
Mola: aço inoxidável 302
Fixadores: Aço Inoxidável 304
Observação: Todos os diafragmas de alta qualidade são selecionados, e os conjuntos de diafragma são todos inspecionados durante o processo de fabricação antes de entrarem na linha de montagem. Cada válvula finalizada é energizada e alimentada com ar para inspeção de sopro.

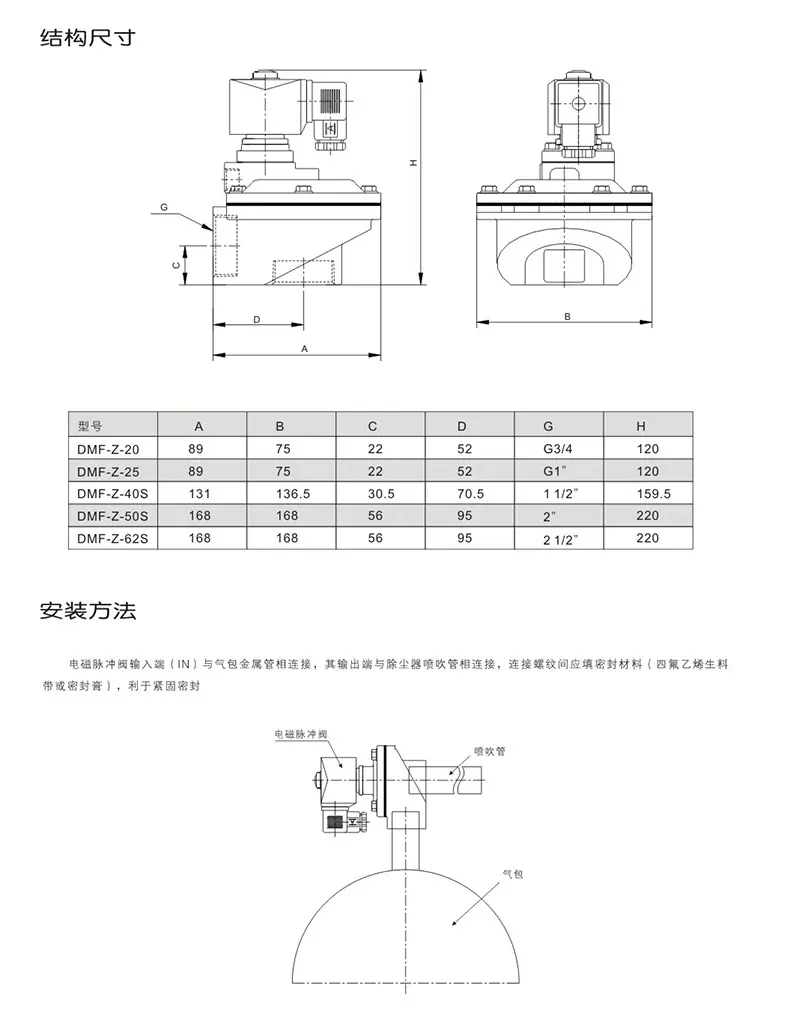

tamanho da estrutura
|
modelo
|
A
|
B
|
C
|
D
|
G
|
H
|
|
DMF-Z-20
|
110
|
75
|
22
|
52
|
G3/4"
|
120
|
|
DMF-Z-25
|
110
|
75
|
22
|
52
|
G1"
|
120
|
|
DMF-Z-40S
|
131
|
136,5
|
30,5
|
70,5
|
G11/2"
|
159,5
|
|
DMF-Z-50S
|
168
|
168
|
56
|
95
|
G2"
|
220
|
|
DMF-Z-62S
|
168
|
168
|
56
|
95
|
G21/2"
|
220
|
método de instalação
A extremidade de entrada (IN) da válvula solenoide de pulso é conectada ao tubo metálico do reservatório de ar, e sua extremidade de saída é conectada ao tubo de sopro do coletor de pó. Material de vedação (fita de PTFE crua ou selante) deve ser aplicado entre as roscas de conexão para facilitar o aperto e a vedação.
