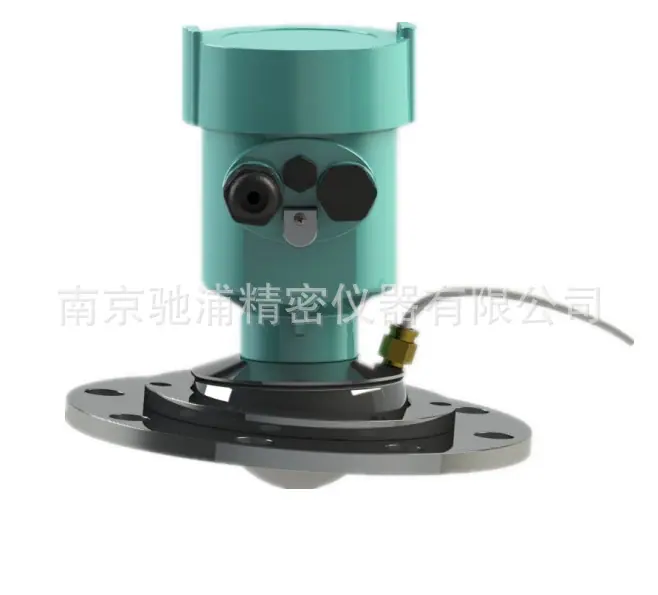

Medidor de nível radar de casca de carvão subterrâneo, alcance 0-70 m, medidor de nível radar de alta frequência, flange DN100

Transmissor de Nível Radar de Onda Contínua Modulada em Frequência de 80GHz

Transmissor de Nível Radar 80GHzEste é um sistema de medição por radar baseado no princípio da Onda Contínua Modulada em Frequência (FMCW). A antena transmite ondas eletromagnéticas com frequências em constante mudança em direção ao meio. Após as ondas eletromagnéticas atingirem a superfície do meio, elas são refletidas, e os ecos refletidos são recebidos novamente pela antena. O sistema calcula o tempo de propagação das ondas eletromagnéticas com base na diferença de frequência entre as ondas transmitidas e refletidas, correspondendo assim ao cálculo da distância da superfície do meio à antena do radar. Figura 1 Princípio de Funcionamento do Radar FMCW Comparado aos radares de pulso anteriores de 24 GHz, o radar FMCW possui uma relação sinal-ruído mais alta e pode detectar distâncias maiores porque o sinal é transmitido continuamente, resultando em uma potência média transmitida mais alta. Ele também pode alcançar medições mais estáveis em ambientes com muita poeira.
