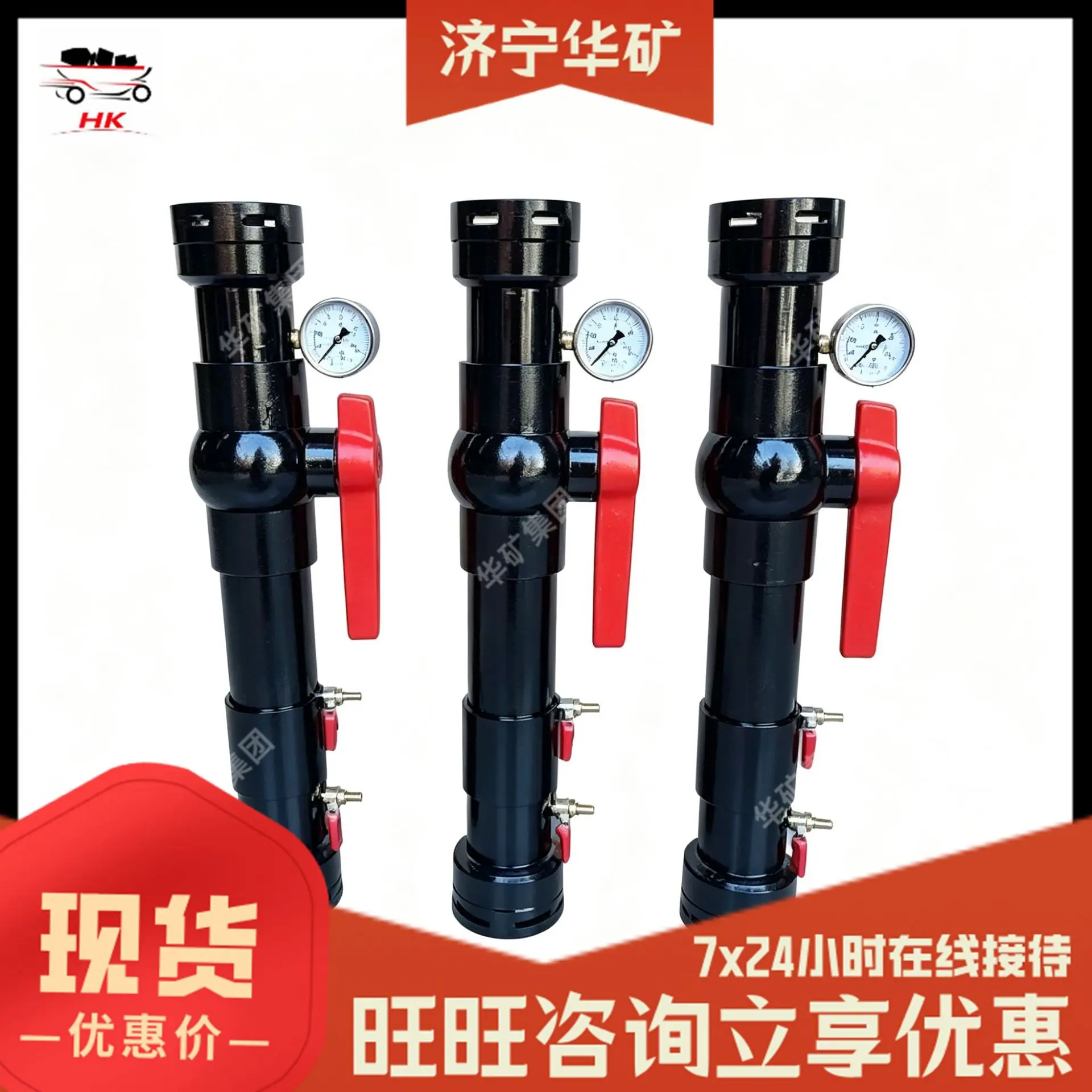

O medidor de vazão com placa de orifício de gás para válvula de esfera de pressão negativa tem uma estrutura simples. Medidor de vazão com placa de orifício de gás para válvula de esfera de pressão negativa

O medidor de vazão por placa de orifício de mineração é um dispositivo de medição de vazão por pressão diferencial projetado especificamente para as tubulações de drenagem de gás em minas de carvão. É usado principalmente para medir a vazão de gás nas tubulações de extração de gás, fornecendo suporte de dados para a avaliação dos efeitos da extração de gás e o ajuste dos parâmetros do sistema de extração. É um equipamento de medição básico comumente usado no sistema de gerenciamento de gás de minas de carvão. O dispositivo opera com base no princípio da equação de Bernoulli, possui uma estrutura simples e estável e é amplamente utilizado na indústria do carvão.

Medidores de vazão por orifício de placa são classificados principalmente de acordo com o projeto estrutural e o diâmetro nominal, adaptando-se a diferentes especificações de tubulação e requisitos de uso:

1. Medidor de Vazão por Placa de Orifício de Tipo Fixo Comum

Esta é uma estrutura tradicional que é atualmente mais amplamente utilizada em dutos de extração de gás de minas de carvão. Consiste em uma placa de orifício estranguladora com um furo central, um bocal de tomada de pressão, tubos de aço de conexão e flanges correspondentes. A estrutura geral é simples e é fixada e instalada diretamente no duto principal de drenagem de gás, duto de derivação ou duto lateral. A vazão de gás é calculada medindo-se a diferença de pressão estática em ambos os lados da placa de orifício. O produto pode ser adaptado à maioria dos cenários convencionais de extração de gás, tem um custo menor e é conveniente para instalação e manutenção.

2. Vazômetro de Orifício com Placa Rotativa para Mineração

Projetado para resolver o problema do aumento da resistência da tubulação devido ao uso a longo prazo de medidores de vazão com placa de orifício fixa, este produto integra a placa de orifício de medição e uma estrutura de bypass em uma única unidade. Ele pode medir o fluxo através da placa de orifício e também mudar para a tubulação de bypass, permitindo que o meio passe diretamente, reduzindo a resistência adicional na tubulação de extração. Isso ajuda a garantir a pressão negativa no final do sistema de extração e é mais adequado para medição de vazão em tubulações principais de extração de longa distância. O produto é flexível para operar, compacto em estrutura e também pode resolver o problema da inconveniência de instalação em alguns espaços estreitos de galerias.

3. Vazômetro de orifício tipo bypass

O projeto de desvio posiciona a unidade de medição com placa de orifício em um ramal de desvio da tubulação principal de extração. A tubulação principal normalmente transporta gás e, quando a medição é necessária, a detecção de fluxo é concluída através do desvio. Isso também reduz a perda de pressão na tubulação principal e é adequado para sistemas de extração com requisitos de alta pressão negativa.

De acordo com as especificações comuns de dutos de extração de gás de mina de carvão, a faixa de diâmetro nominal de medidores de vazão por orifício de mineração abrange DN50-DN1000. As especificações comumente usadas incluem DN200, DN300, DN500, DN600, etc., que podem corresponder a dutos de extração de gás de diferentes diâmetros e também suportam processamento personalizado de acordo com as dimensões reais do duto.

O medidor de vazão por orifício de placa de mina funciona com base no princípio da pressão diferencial. Sua tecnologia é madura e o princípio é claro. Desde que seja instalado e usado de acordo com as especificações, pode manter resultados de medição estáveis e se adaptar às necessidades de operação contínua de longo prazo em minas de carvão.

O componente principal do produto, a placa perfurada, é feita de aço inoxidável como 1Crl8Ni9Ti. A câmara anular e a flange são feitas de aço carbono ou aço inoxidável. A estrutura geral é robusta, com boa resistência à corrosão e resistência ao desgaste. Possui uma longa vida útil no ambiente de dutos de drenagem de gás e não é propensa a danos ou falhas.

Comparado a outros tipos de dispositivos de medição de vazão, o medidor de vazão por orifício para mineração possui uma estrutura simples, sem partes móveis, um processo de instalação claro, menor carga de trabalho de manutenção diária e um custo relativamente moderado, tornando-o adequado para implantação em larga escala.

As especificações do produto são completas e o processamento personalizado é suportado. Todos os dutos de extração com diâmetro DN50-DN1000 podem ser adaptados. Eles podem ser instalados no duto de extração principal, nos dutos de derivação ou nos dutos laterais, atendendo às necessidades de medição de vazão de diferentes cenários de extração.

A produção e o processamento do produto controlam o diâmetro do orifício e a precisão da usinagem de acordo com os padrões da indústria. A faixa de medição de pressão diferencial da placa de orifício abrange 100~1000Pa, o que pode atender aos requisitos de precisão para medir a vazão da extração de gás de mina de carvão. Os dados de medição podem servir como uma base confiável para avaliar o efeito da extração e ajustar parâmetros.

A placa perfurada do tipo fixa padrão foi otimizada no design, com um controle razoável da taxa de perfuração para reduzir a perda de carga desnecessária; os tipos rotativo e de bypass reduzem ainda mais a resistência da tubulação por meio do design estrutural, o que ajuda a manter a pressão negativa do sistema de extração e a garantir o efeito de extração.

O processamento do produto controla rigorosamente o desempenho de vedação. As peças de conexão são adaptadas aos requisitos de vedação da tubulação de drenagem de gás, o que pode reduzir o risco de vazamento de gás e atender aos requisitos de uso para vedação de tubulação em minas de carvão. Alguns produtos passaram por tratamento anti-entupimento. O dispositivo de medição de pressão possui uma tela de filtro embutida para reduzir o impacto das impurezas no gás no efeito de medição de pressão.

O produto abrange a gama completa de diâmetros de DN50 a DN1000. O diâmetro apropriado da placa de orifício e o método de conexão podem ser personalizados de acordo com o tamanho da tubulação e a faixa de vazão do local da mina de carvão. Seja para o projeto de um novo sistema de drenagem ou para a modificação e complementação de um sistema existente, produtos adequados podem ser encontrados.
