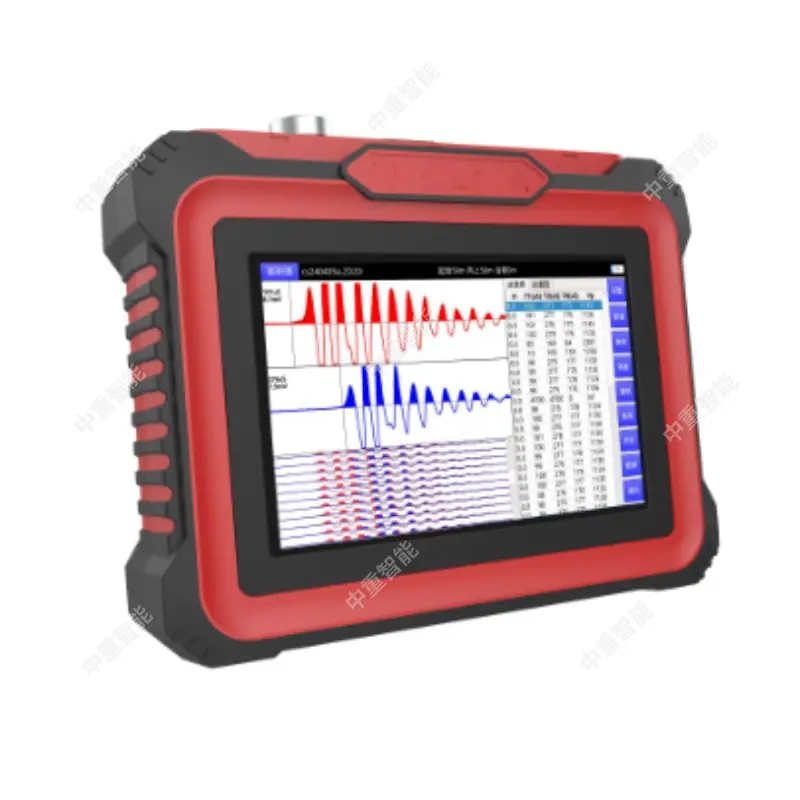

Testador de Velocidade de Onda em Estacas Laterais com Design Resistente à Compressão, Alta Precisão de Medição

O testador de velocidade de onda sísmica geotécnica é um equipamento profissional de ensaio não destrutivo usado no campo da exploração de engenharia para medir a velocidade de propagação de ondas elásticas em solos e maciços rochosos. Ao receber sinais de fontes excitadas artificialmente, ele calcula as velocidades das ondas de cisalhamento e de compressão, fornecendo parâmetros dinâmicos essenciais para o projeto sísmico de edificações, divisão estratigráfica e monitoramento de riscos geológicos. É amplamente aplicável a diversos cenários de engenharia, como engenharia civil, recursos hídricos, ferrovias e mineração.

Princípio de funcionamento principal

Com base nas características de propagação das ondas elásticas em meios geotécnicos, ondas de compressão (ondas P) e ondas de cisalhamento (ondas S) são excitadas artificialmente, e um arranjo de sensores de alta sensibilidade é utilizado para capturar com precisão os tempos de chegada iniciais dos sinais.

Após filtragem e amplificação pela unidade de aquisição de dados de alta velocidade, a velocidade de propagação de ondas elásticas em camadas de rocha e solo em diferentes profundidades é calculada usando um algoritmo de análise de correlação cruzada, e parâmetros geotécnicos chave como módulo de elasticidade dinâmico, módulo de cisalhamento dinâmico e coeficiente de Poisson dinâmico são simultaneamente computados.

Os métodos de teste convencionais incluem o método de impacto de martelo, o método de excitação em furo, o método de registro acústico de forma de onda completa, o método cross-hole, o método de onda superficial, etc., e podem ser adaptados a diferentes cenários de teste, como superfície, furos e amostras de rocha de laboratório.

Capacidades de detecção principais

A precisão da medição da velocidade da onda é alta, atingindo 0,5%. Ele pode obter com precisão os valores da velocidade da onda P e da velocidade da onda S de camadas de solo em diferentes profundidades. Não é afetado pela água nos poros e pode distinguir eficazmente entre camadas de solo saturadas e insaturadas.

Suporta a divisão em estratos, identifica com precisão os estratos portantes, as intercalações fracas e as camadas de rocha intemperada, fornecendo a base central para a determinação do tipo de solo do local e da categoria do local.

PodeOutputar diretamente a velocidade de cisalhamento equivalente que atende aos requisitos da especificação, usada para avaliação de liquefação de fundações no projeto sísmico de edifícios, e também suporta a aquisição rápida do parâmetro Vs30 (velocidade média de cisalhamento nos 30 metros superiores).

Alguns modelos suportam testes de período excelente de movimento do solo de baixa frequência, expandindo os cenários de aplicação para investigação de desastres geológicos, análise de estabilidade de taludes e pesquisa de características de vibração de fundações.

Características

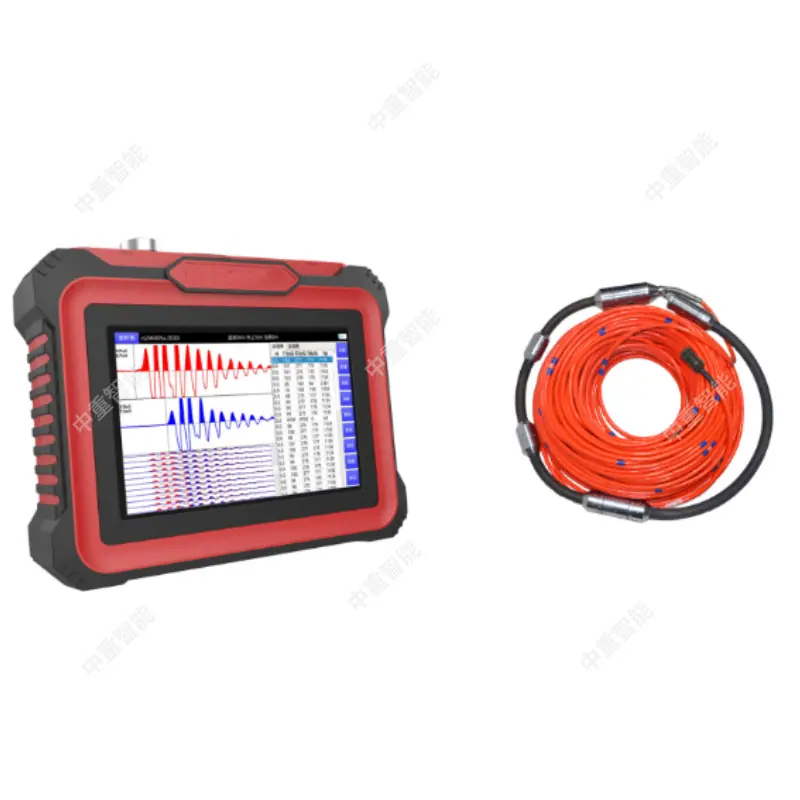

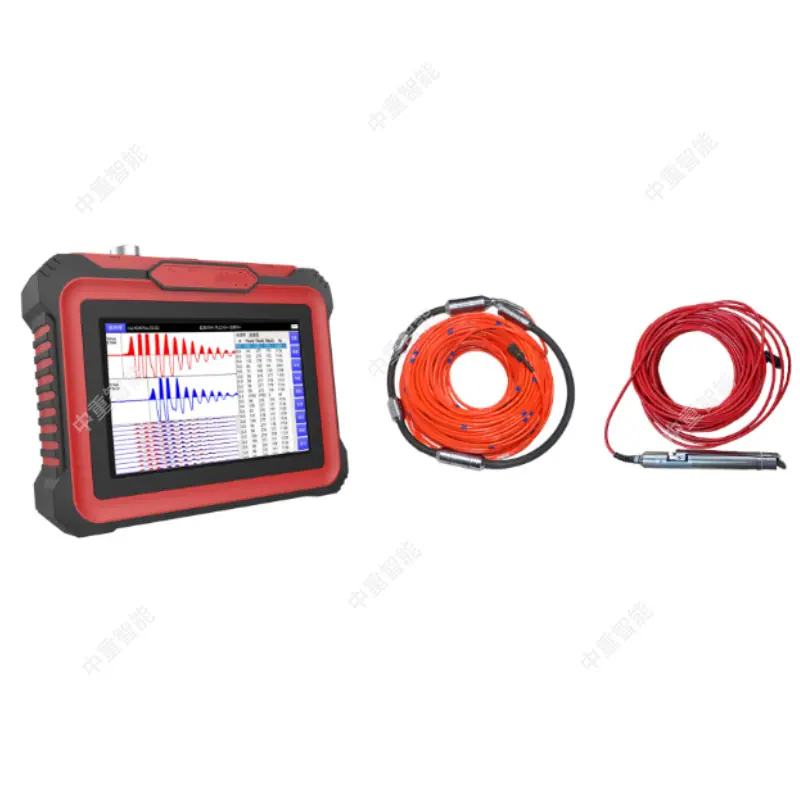

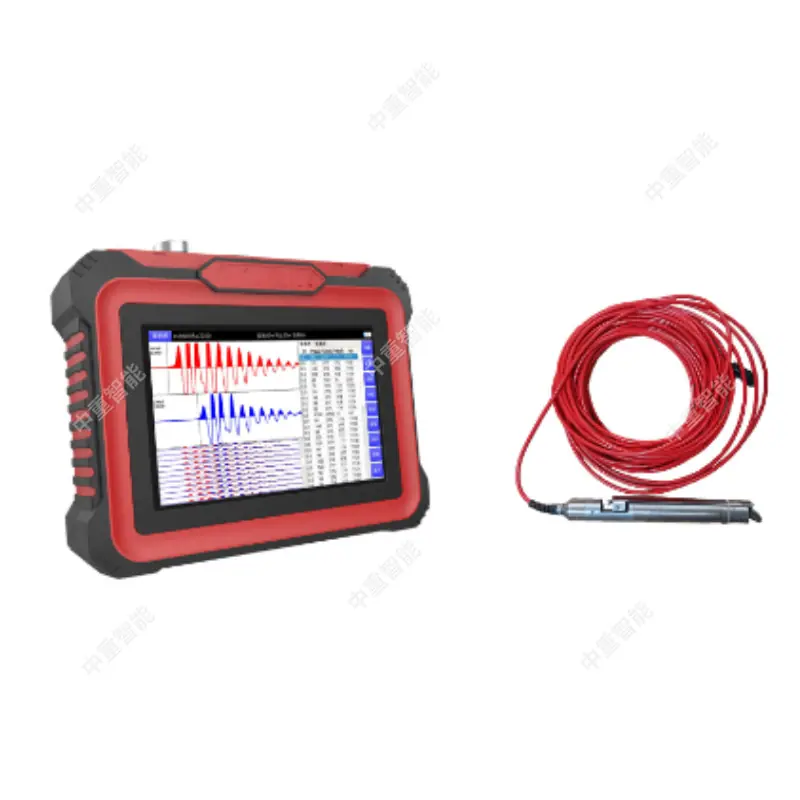

Toda a máquina adota um design totalmente selado, à prova d'água e resistente à pressão. A sonda pode ser diretamente baixada em poços que contêm água ou lama, adaptando-se a ambientes operacionais complexos, como alta temperatura, baixa temperatura e umidade no campo.

Amostragem síncrona multicanal, forte capacidade anti-interferência, suporta testes não destrutivos in-situ da superfície a centenas de metros de profundidade, sem causar danos ao solo e à massa rochosa.

Alguns modelos de ponta suportam transmissão de dados sem fio e funções de monitoramento remoto, melhorando significativamente a eficiência operacional de levantamentos e projetos de engenharia em larga escala.
