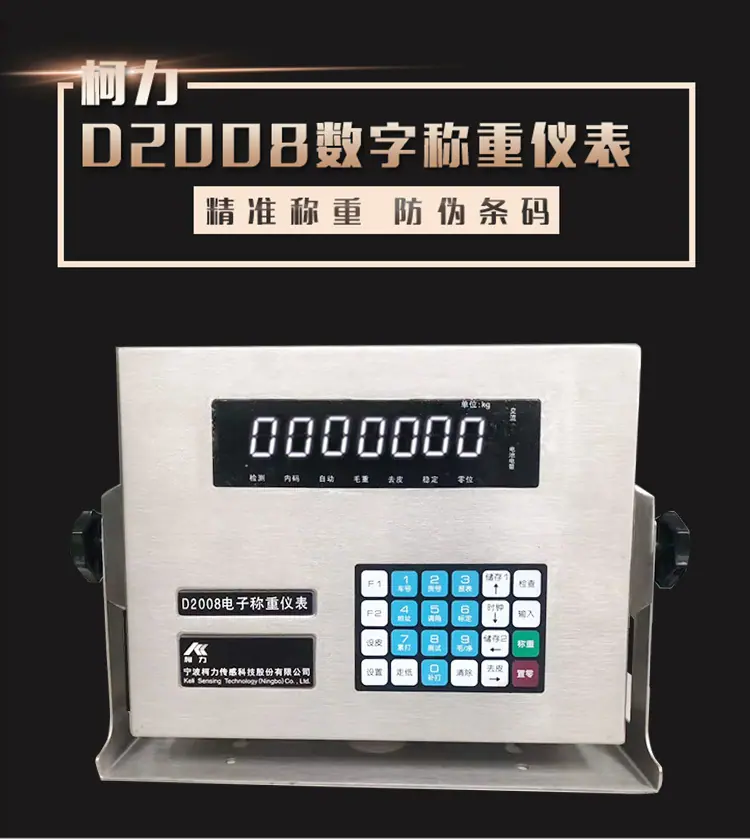

Balança Keli D2008 / Instrumento de pesagem eletrônico, instalação porta a porta em Guangdong

Balança Rodoviária Instrumento de Pesagem Dedicado D2008

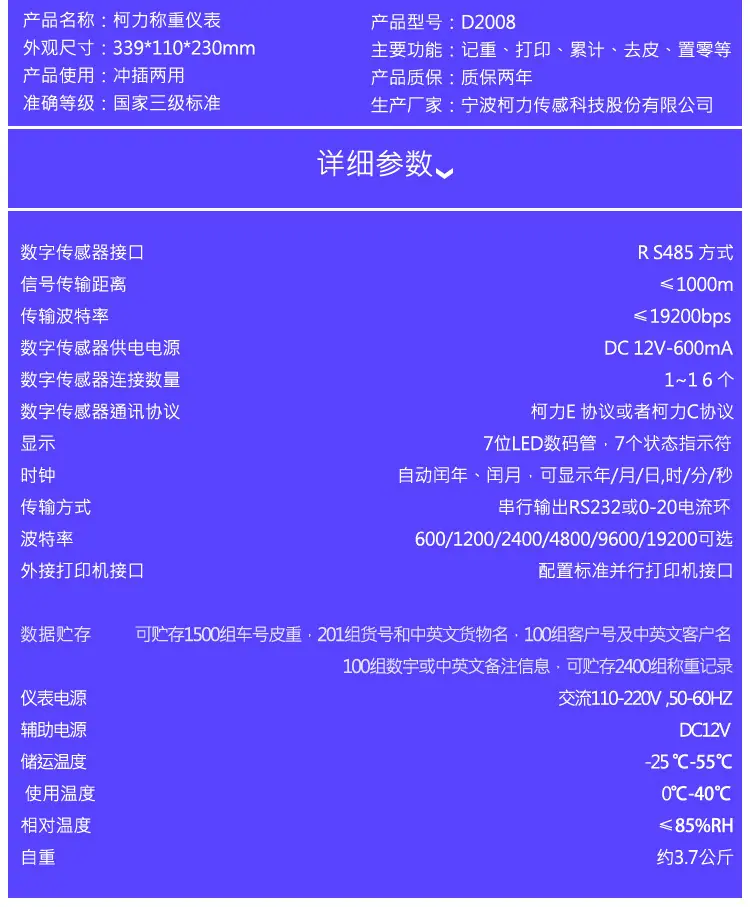

1、Tipo     Nº：         D2008

2、Interface do Sensor:

forma de comunicaçãoRS485

Distância de transmissão de sinal≤1000arroz

Taxa de transmissão≤19200 bps

Fonte de alimentação de excitaçãoDC12V

Capacidade de Interface Digital≤16um sensor digital ou módulo digital

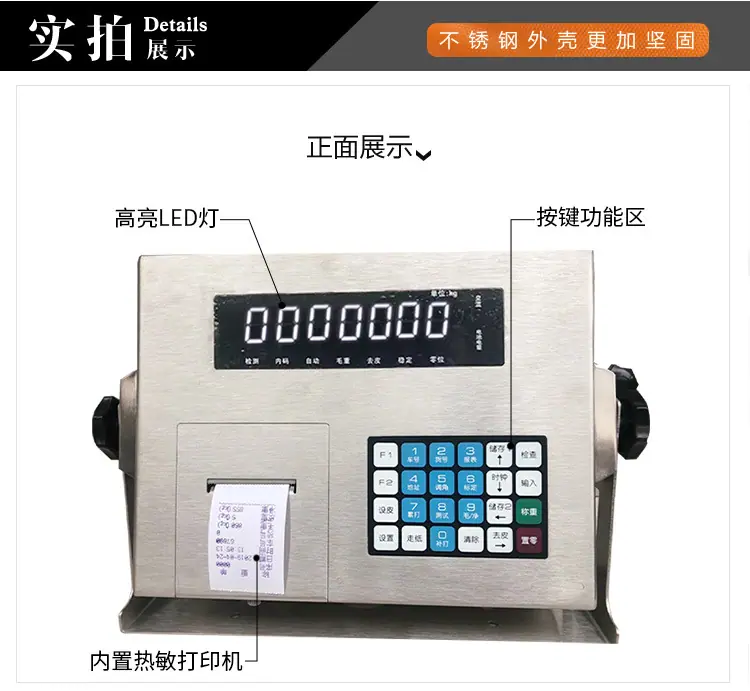

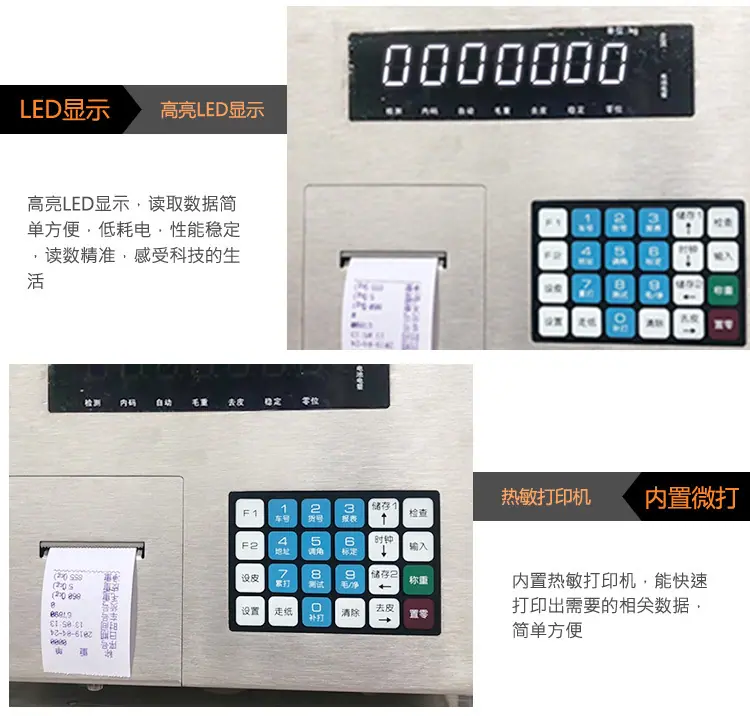

3,mostrar：7Tubo de dígito,7Indicador de status.

4、teclado

tecla numérica0 ~ 9

Teclas de função30individual (10(Combinado com as teclas numéricas)

5,relógio：             Pode exibir ano, mês, dia, hora, minuto, segundo, ano bissexto automático, mês bissexto;

6、Interface de tela grande

método de transferência       Método de saída serial, loop de corrente eRS232

Taxa de transmissão600bps

7、Interface de comunicação serial

método de transferênciaRS232/RS485

taxa de transmissão600/1200/2400/4800/9600/19200Opcional

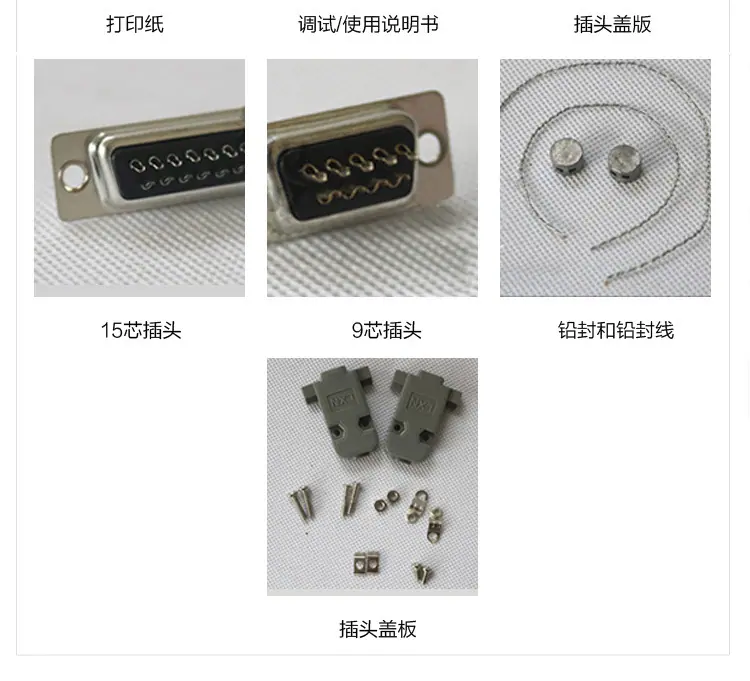

8、Interface de impressãoConfigurado com uma interface de impressão paralela padrão, pode ser conectado aESPON LQ-300K＋（Ⅱ）、ESPON LQ-1600K（＋）、KX-P1131、DS-300Impressora de passo fixo.

9、Armazenamento de dados

Armazenável1500Montar peso líquido do número do veículo,201Agrupar número do item e nome da carga em chinês e inglês,100Agrupar número do cliente e nomes de clientes em chinês e inglês,100Insira números ou observações em chinês/inglês, podem ser armazenados2400Registros de pesagem de grupo,20Registro de sobrecarga de grupo.

10、Ambiente de Uso

entrada de energiaAC110~220V 50~60HZ

CC12V(com carregamento)

Temperatura de operação0℃~ 40℃

Temperatura de armazenamento e transporte-25℃~ 55℃

Humidade relativa≤85% UR

11, Aparência339×110×230 milímetros

12, Auto-respeito               sobre3.7Quilograma

D2008É um indicador de pesagem digital, então só pode ser conectado aSensor digital, doravante referido como sensor para conveniência da descrição, por favor, preste atenção ao ler.

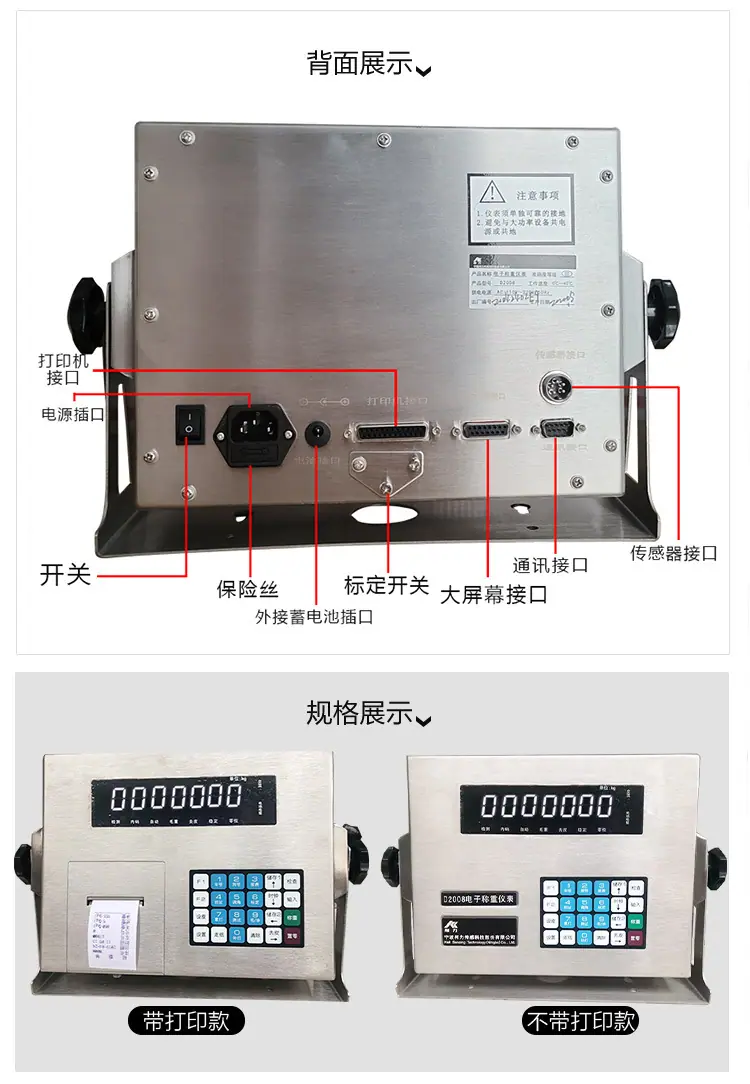

1.A conexão do sensor usaPlugue de aviação de 5 pinos, a Figura 2-1-1 mostra o significado de cada pino.

Método de conexão para instrumento e caixa de junção

Fiação da caixa de junção e do sensor digital

     foto2-1-1 Interface e Descrição do Sensor Digital

2.D2008A interface do sensor usaMétodo de interface RS485 de 2 fios.

▲！Nunca conecte os terminais de alimentação positivo (+) e negativo (-) invertidos.

▲！ O fio de blindagem do sensor deve ser conectado de forma confiável à carcaça metálica do instrumento na extremidade do instrumento e conectado de forma confiável à carcaça metálica da caixa de junção na extremidade da caixa de junção,

    A carcaça metálica da caixa de junção requer aterramento confiável.

▲！Não conecte ou desconecte os conectores enquanto o instrumento estiver ligado para evitar danificar o instrumento ou o sensor.

▲！Sensores e instrumentos são ambos dispositivos sensíveis à estática. Medidas de controle de estática devem ser rigorosamente implementadas durante o uso. É estritamente proibido

    Ao realizar soldagem elétrica ou outras operações de alta tensão em uma plataforma de escala, a proteção contra raios deve ser implementada de forma confiável durante a temporada de tempestades.

    medidas para prevenir danos a sensores e instrumentos causados por descargas atmosféricas, garantir a segurança dos operadores e do conjunto de pesagem

    Garantir a operação segura dos equipamentos e instalações relacionadas.
